Giới thiệu Board mở rộng ARPI600 cho Raspberry Pi, hỗ trợ Arduino XBee
Arduino là một hệ sinh thái lớn, nếu có một cách nào đó mà giao diện Raspberry Pi GPIO tương thích với sơ đồ chân của Arduino, điều này sẽ cho phép sử dụng Raspberry Pi được với các shield, nguồn hardware/software dành cho Arduino, đây là một thư viện khổng lồ cho người học và sử dụng trong giảng dạy, phát triển sản phẩm. Adapter Board ARPI600 cho Raspberry Pi được thiết kế đáp ứng điều đó.
Thêm nữa, ARPI600 cũng hỗ trợ kết nối với module XBee , tăng cường khả năng kết nối không dây, giúp bạn tạo nên những project hay hơn.
Chức năng mạch mở rộng ARPI600
- Header mở rộng Raspberry Pi 40PIN GPIO tiêu chuẩn, hỗ trợ bảng dòng Raspberry Pi, Jetson Nano
- Tương thích với Arduino UNO, Leonardo, dễ dàng kết nối với các mạch Arduino khác nhau
- Đầu nối XBee để kết nối các module XBee khác nhau
- Giao diện cảm biến để kết nối các cảm biến khác nhau
- USB TÍCH HỢP SANG UART để gỡ lỗi cổng nối tiếp, cũng có thể được định cấu hình là bộ chuyển đổi USB XBee
- ADC tích hợp, 10 bit, 38KSPS, 11 kênh (6 kênh cho giao diện Arduino, 5 kênh cho cảm biến)
- Tích hợp sẵn RTC

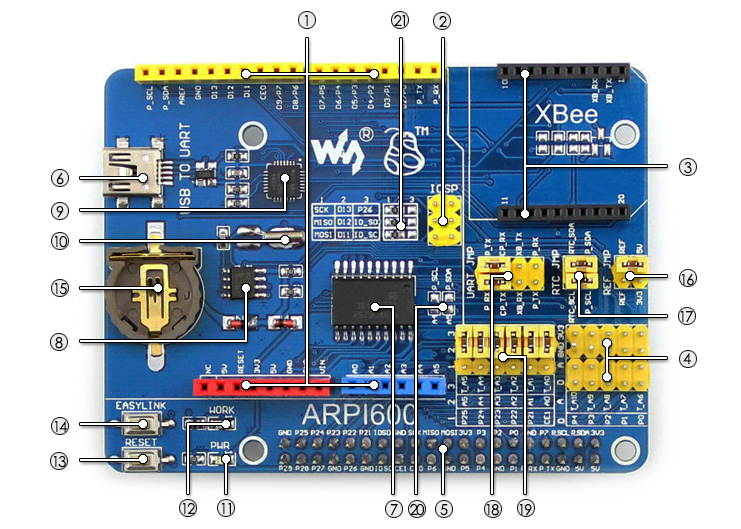

Cấu tạo Board mở rộng ARPI600
- Arduino connector : for connecting Arduino shields
- ICSP interface : Arduino ICSP
- XBee connector : for connecting XBee communication modules
- Sensor interface : for connecting sensors
- Raspberry Pi connector : for connecting Raspberry Pi
- USB TO UART
- TLC1543 : AD converter
- PCF8563 : RTC
- CP2102
- 32.768KHz crystal : for RTC
- Power indicator
- XBee state LED
- XBee and Arduino interface RESET button
- XBee EASYLINK button
- RTC battery holder : for CR1220 button battery
- TLC1543 reference voltage configuration jumper
- RTC jumper
- UART jumper
- when connecting P_RX and CP_TX, P_TX and CP_RX respectively, USB TO UART is connected to Raspberry Pi serial port
- when connecting XB_RX and CP_TX, XB_TX and CP_RX respectively, USB TO UART is connected to XBee serial port
- when connecting XB_RX and P_TX, XB_TX and P_RX respectively, Raspberry Pi serial port is connected to XBee serial port
- Arduino AD selection jumper
- short 2 and 3 : Arduino A0-A5 as AD input
- short 1 and 2 : Arduino A0-A5 as digital control
- Arduino I2C selection jumper
- short the jumper : Arduino A4-A5 as I2C control (the A4-A5 of Arduino AD selection jumper should be opened)
- Arduino SPI selection jumper
- short 1 and 2 : Arduino D11-D13 as SPI control (default)
- short 2 and 3 : Arduino D11-D13 as digital control

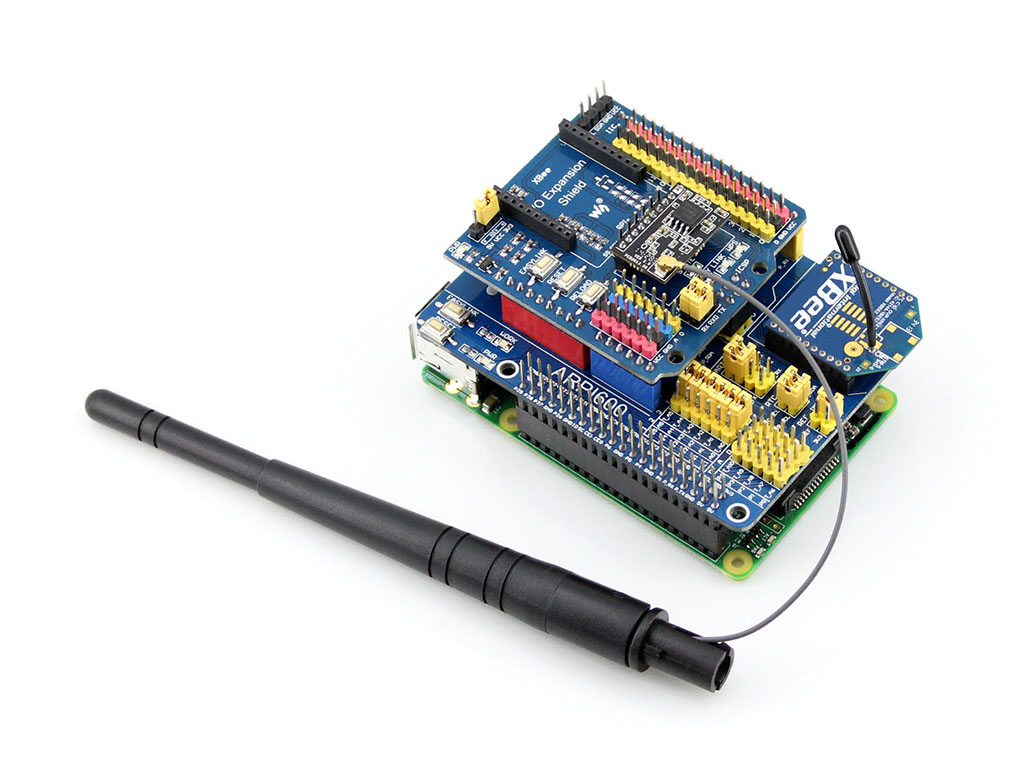

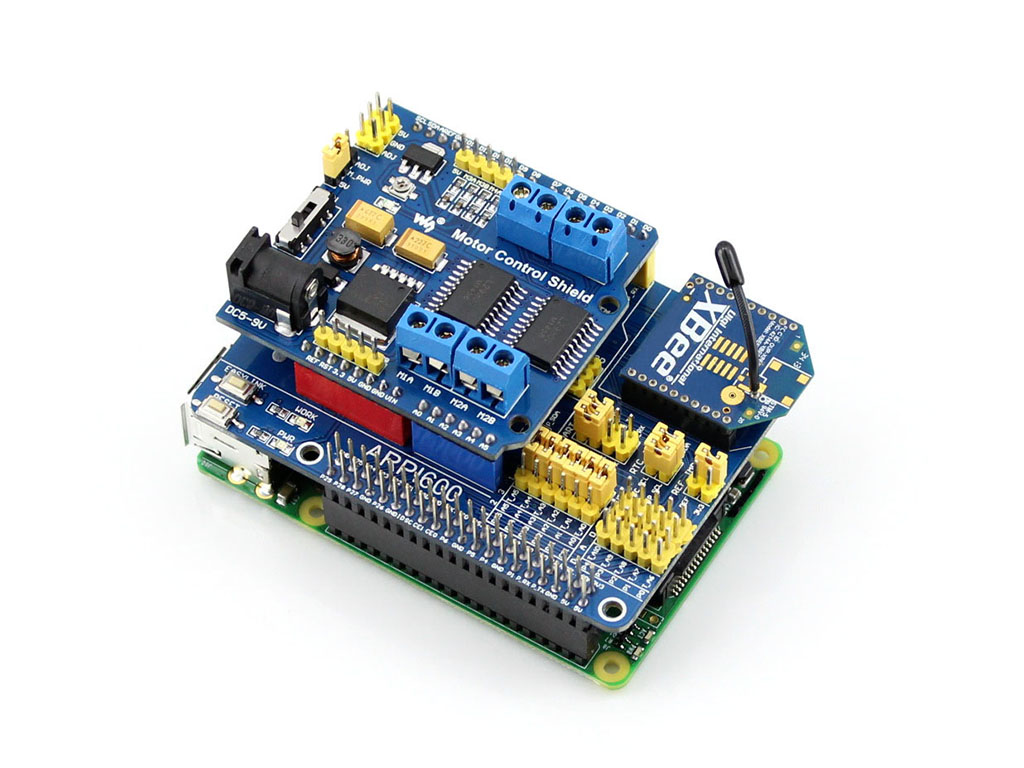

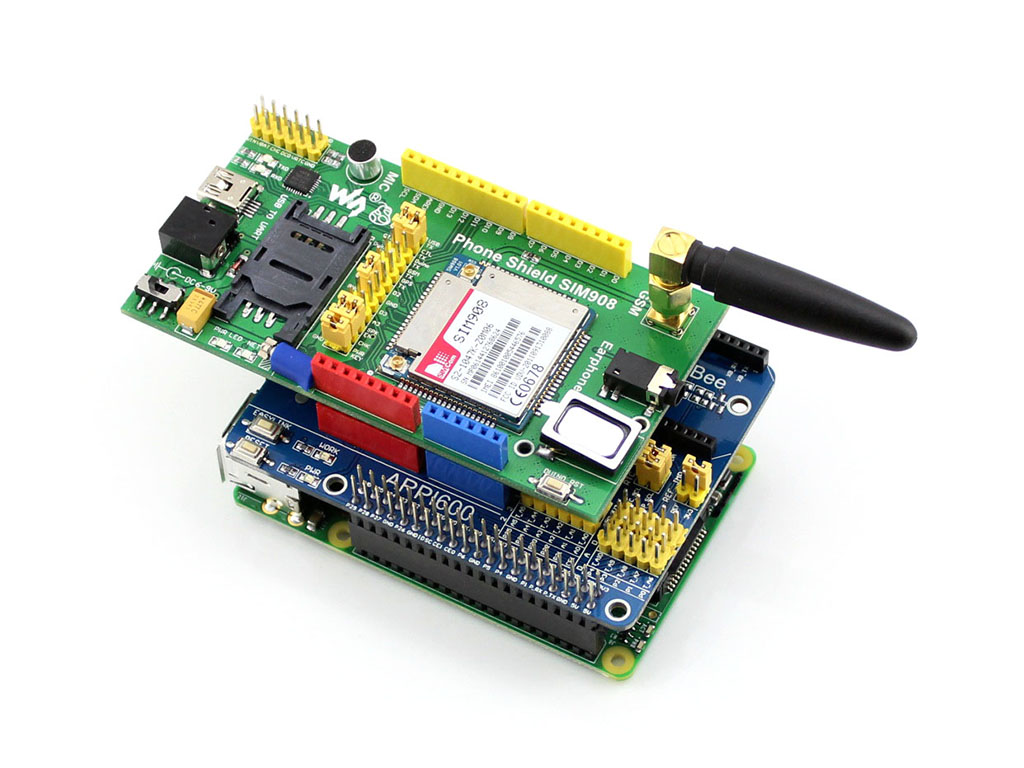

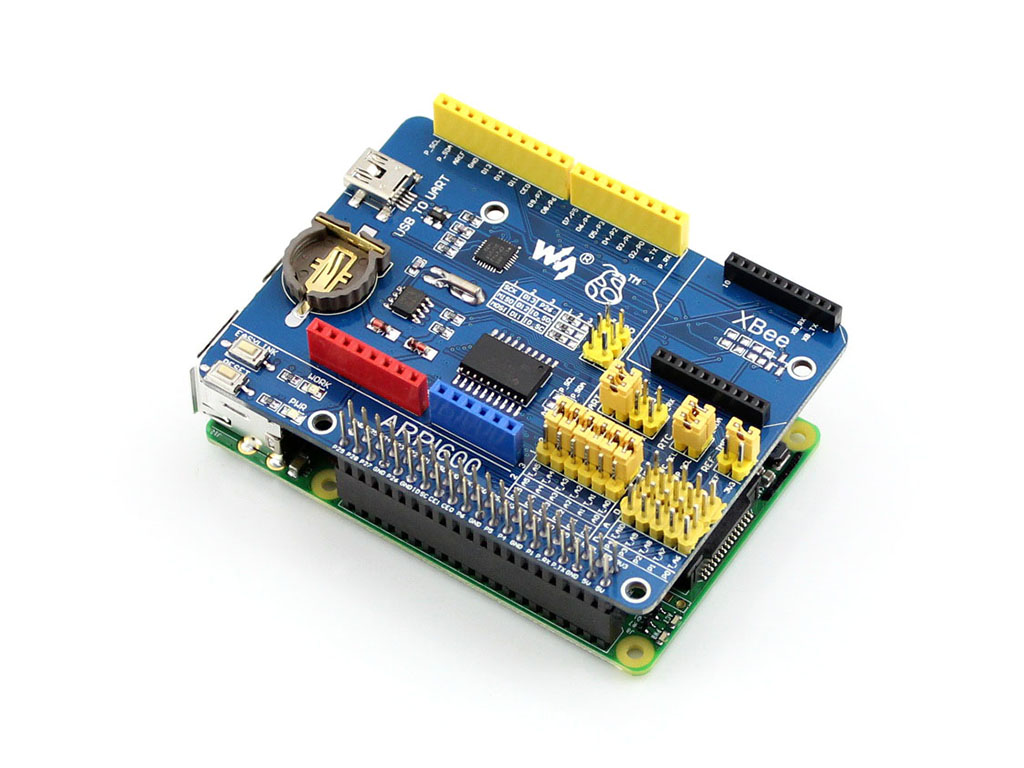

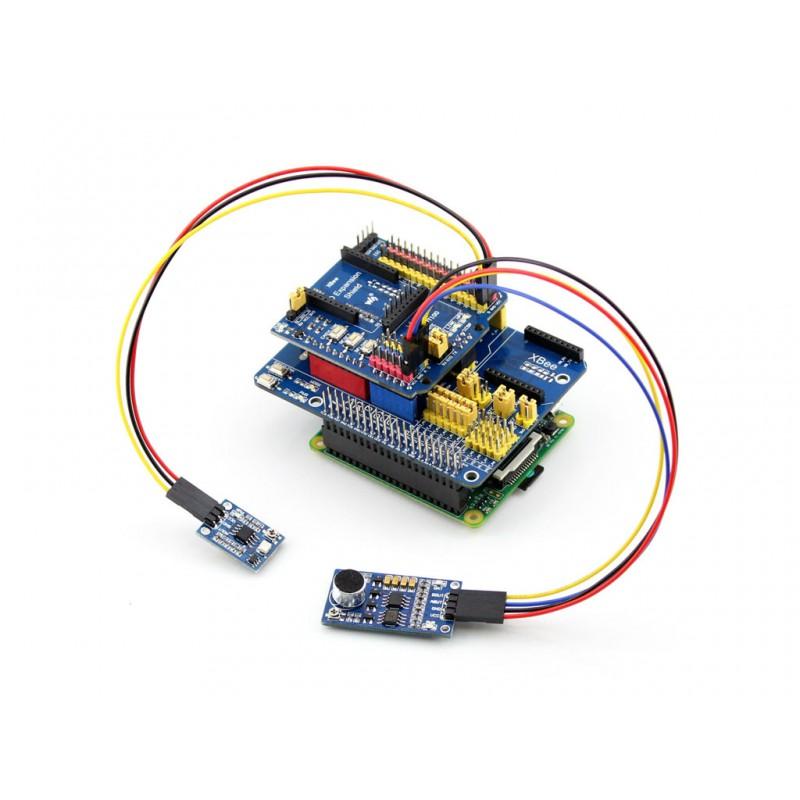

Hình ảnh sử dụng ARPI600

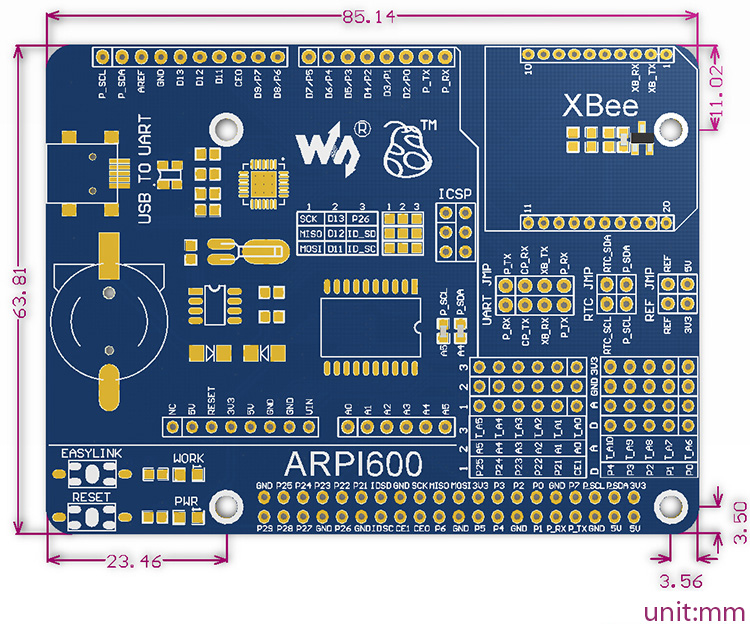

Kích thước
Tài liệu kỹ thuật
Xem tại đây: https://www.waveshare.com/wiki/ARPI600
