Mạch Raspberry Pi Pico 2

Mạch Raspberry Pi Pico 2 – Bộ Vi Điều Khiển Nhỏ Gọn, Mạnh Mẽ Và Đa Năng

Giới thiệu tổng quan về Raspberry Pi Pico 2

Raspberry Pi Pico 2 là thế hệ nâng cấp mạnh mẽ từ dòng Pico, mang đến hiệu năng cao hơn, bảo mật được tăng cường và khả năng mở rộng linh hoạt. Thiết bị được thiết kế để đáp ứng nhiều nhu cầu, từ lập trình cơ bản cho đến các dự án IoT phức tạp, đồng thời vẫn giữ mức giá phải chăng, mang lại giá trị sử dụng vượt trội cho người dùng.

Ra mắt ngày 8 tháng 8 năm 2024, Raspberry Pi Pico 2 là thế hệ thứ hai của dòng bo mạch vi điều khiển Raspberry Pi. Sản phẩm sử dụng vi điều khiển RP2350A – con chip thế hệ mới do chính đội ngũ kỹ sư Raspberry Pi thiết kế và phát triển.

Thông số kỹ thuật Raspberry Pi Pico 2

• Phiên bản nâng cấp của Raspberry Pi Pico, chính thức từ Raspberry Pi
• MCU RP2350A được thiết kế từ đầu bởi các kỹ sư của Nhóm Raspberry Pi
• CPU Dual ARM Cortex-M33 Cores hoặc Dual RISC-V Hazard3 Cores
• Xung nhịp của hệ thống lên tới 150MHz
• SRAM: 520KByte
• 4MByte QSPI Flash Memory
• Bảo mật hoàn toàn: ARM TrustZone, 8KB on-chip OTP Storage, Secure boot
• XIP v2 để có giao diện bộ nhớ flash tốt hơn
• Sẵn sàng với đầu thu USB Micro B cho Nguồn và Dữ liệu
• Hỗ trợ USB 1.1 Host and Device
• Đã kết nối với cổng USB và theo mặc định nó sẽ xuất hiện dưới dạng USB Mass Storage, không cần trình điều khiển
• Hỗ trợ CircuitPython, MicroPython, C and C++, Arduino IDE (sẽ có mặt sớm) Ngôn Ngữ Lập Trình
• Phương thức tải chương trình kéo và thả, giống như di chuyển file trong Windows Explorer
• Đi kèm PCB dày 1mm kiểu 21×51 ‘DIP’ 40 chân với các chân xuyên lỗ 0,1″, thân thiện với bảng mạch
• Với PCB đúc cạnh, nó sẵn sàng được gắn trên một PCB khác mà không cần chốt header bổ sung, thân thiện với SMD
• Có 02 tuỳ chọn:
  • Đi kèm với các Headers ĐƯỢC HÀN SẴN (bởi Raspberry Pi Việt Nam), thân thiện với bảng mạch
  • Không đi kèm với header, thân thiện với SMD (Surface Mount Device – linh kiện dán trên bề mặt)
• Ngoại vi phong phú:
  • Mở rộng ra 26 đa chức năng 3.3V General Purpose I/O (GPIO)
  • 23 GPIO chỉ dành cho kỹ thuật số
  • 3 x 12-bit ADC chiếm đến 500Ksps, Bộ chuyển đổi tương tự sang kỹ thuật số
  • 2 x UART (Bộ tiếp nhận không đồng bộ / đồng bộ chuyển giao)
  • 2 x SPI (Giao diện ngoại vi nối tiếp)
  • 2 x I2C (Inter IC)
  • 16 x PWM (Pulse Width Modulation)
  • 1 x Hẹn giờ với 4 chế độ báo thức
  • 1 x bộ đếm thời gian thật
  • 3 x khối IO (PIO) có thể lập trình, 12 chân PIO có thể mô phỏng các giao diện tốc độ cao như thẻ SD hoặc VGA
  • Cảm biến nhiệt độ ADC 12 bit tích hợp
• Cổng gỡ lỗi dây nối tiếp ARM 3 chân (SWD)
• Đèn LED lập trình trên bo mạch, GP25
• Kiến trúc cung cấp điện đơn giản nhưng rất linh hoạt
  • Hỗ trợ nguồn USB power, nguồn điện bên ngoài (2 – 5VDC), hoặc nguồn pin.
• SDK toàn diện, ví dụ về phần mềm và tài liệu
• Chính thức từ Raspberry Pi
• Tương thích với mọi máy tính có cổng USB, Windows, macOS, Linux
• Hoạt động liền mạch với Raspberry Pi 5, Raspberry Pi 4 Model B hoặc Raspberry Pi 400 và Raspberry Pi OS
• Kích thước: 51mm x 21mm x 1mm

Tương thích với thế hệ đầu tiên của Pico

Raspberry Pi Pico 2 vẫn giữ khả năng tương thích pin-to-pin với các phiên bản trước như Raspberry Pi Pico và Raspberry Pi Pico W. Nhờ đó, quá trình chuyển đổi cho các dự án hiện có diễn ra mượt mà, giúp người dùng tiếp tục tận dụng hạ tầng, phụ kiện và kinh nghiệm đã đầu tư trước đó. Các nhà phát triển có thể dễ dàng port mã nguồn và tái sử dụng thiết kế phần cứng sang Pico 2, đồng thời hưởng lợi từ hiệu năng cao hơn và khả năng mở rộng tốt hơn mà không cần thay đổi quá nhiều. Một số phụ kiện thường đi kèm với Raspberry Pi Pico gồm:

Tương thích với máy tính Raspberry Pi

Raspberry Pi Pico dễ dàng kết nối với các máy tính sử dụng Windows, macOS hoặc Linux có hỗ trợ Python 3.0. Khi kết hợp với máy tính Raspberry Pi, thiết bị còn đạt mức tương thích tối ưu do cùng được phát triển bởi một đội ngũ kỹ sư. Trên Raspberry Pi OS, môi trường lập trình Thonny Python IDE đã được cài đặt sẵn, rất phù hợp cho việc lập trình MicroPython. Đối với các hệ điều hành khác, bạn có thể tải và cài đặt Thonny IDE từ trang thonny.org để bắt đầu sử dụng.

Bo mạch Phát triển Vi điều khiển Mạnh mẽ CPU ARM lõi kép Cortex-M33

Raspberry Pi Pico sử dụng bộ đôi ARM Cortex-M0+, trong khi Pico 2 được trang bị cấu hình mạnh mẽ hơn với CPU ARM Cortex-M33 lõi kép kết hợp cùng RISC-V Hazard3 lõi kép. Tần số hoạt động có thể tùy chỉnh linh hoạt, đạt tối đa 150 MHz. Vi điều khiển nhỏ gọn này sở hữu 520 KB SRAM, bộ nhớ Flash QSPI ngoài 4 MB và hỗ trợ eXecute In Place (XIP v2) cải tiến. Nhờ dung lượng RAM và Flash lớn hơn, người dùng có thể lập trình dễ dàng bằng các ngôn ngữ cấp cao như MicroPython hoặc CircuitPython trên Raspberry Pi Pico 2.

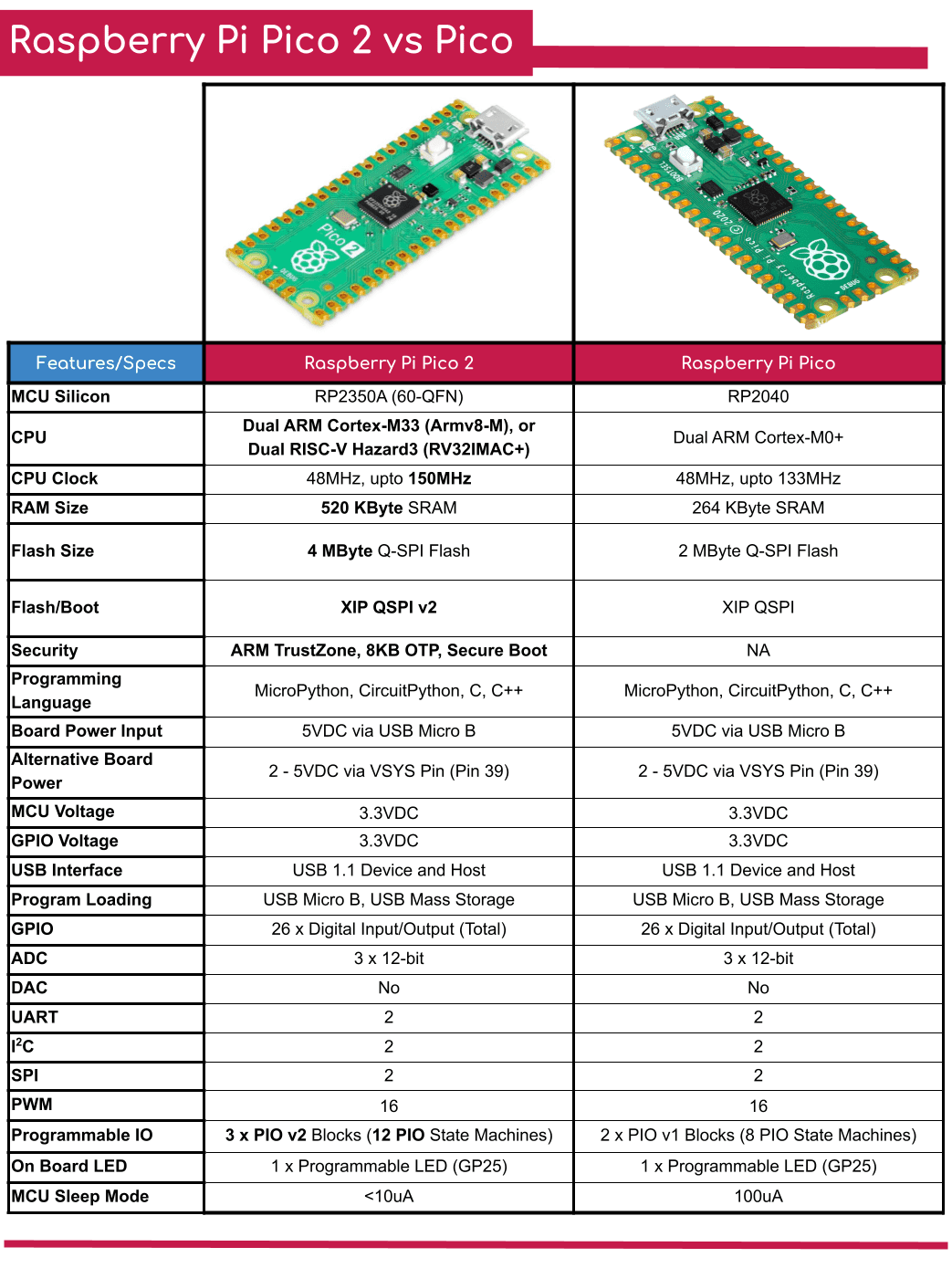

So sánh Raspberry Pi Pico và Raspberry Pi Pico 2

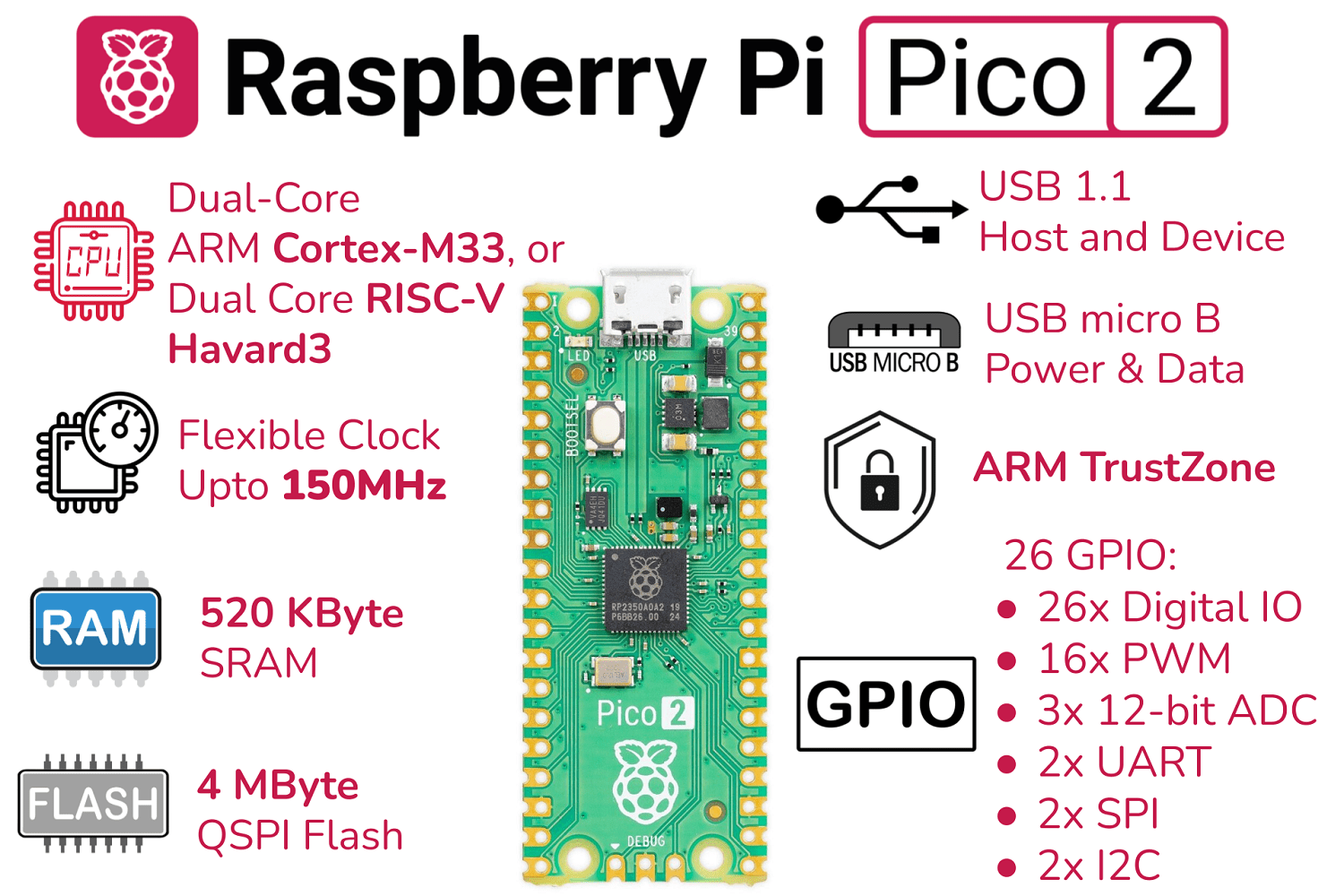

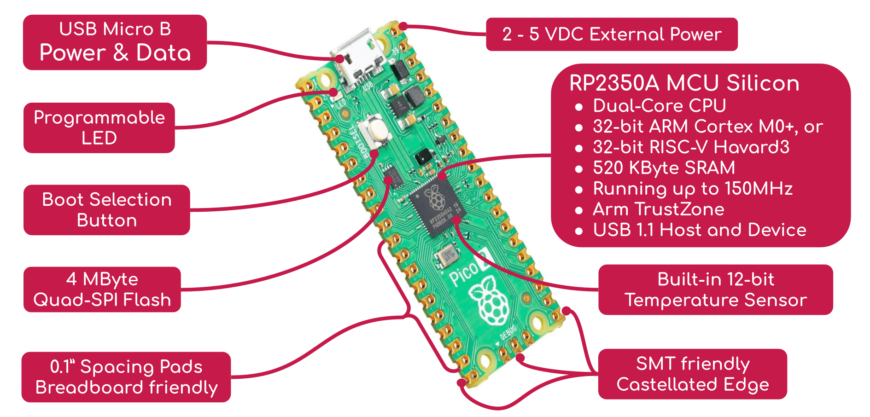

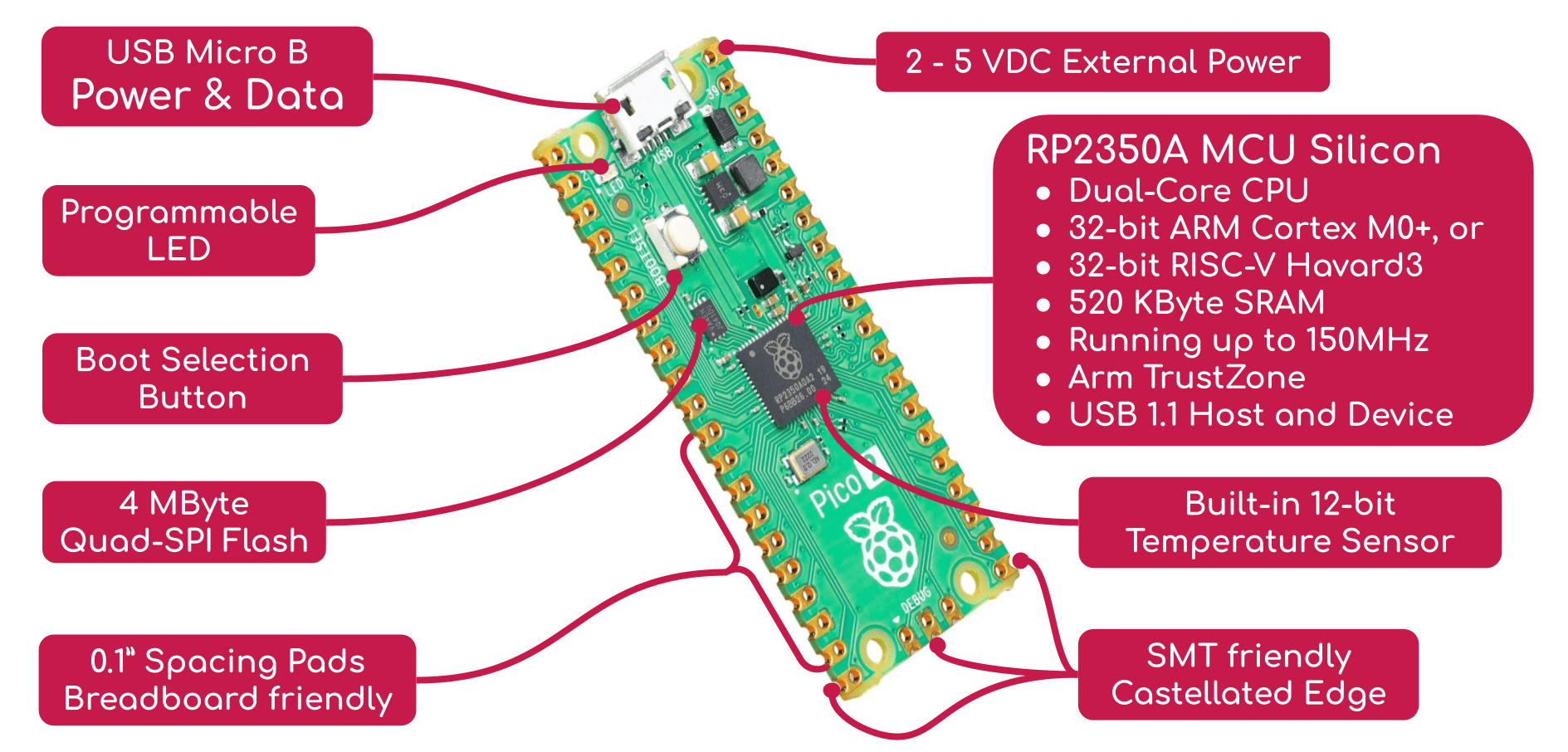

Điểm nổi bật của Raspberry Pi Pico 2

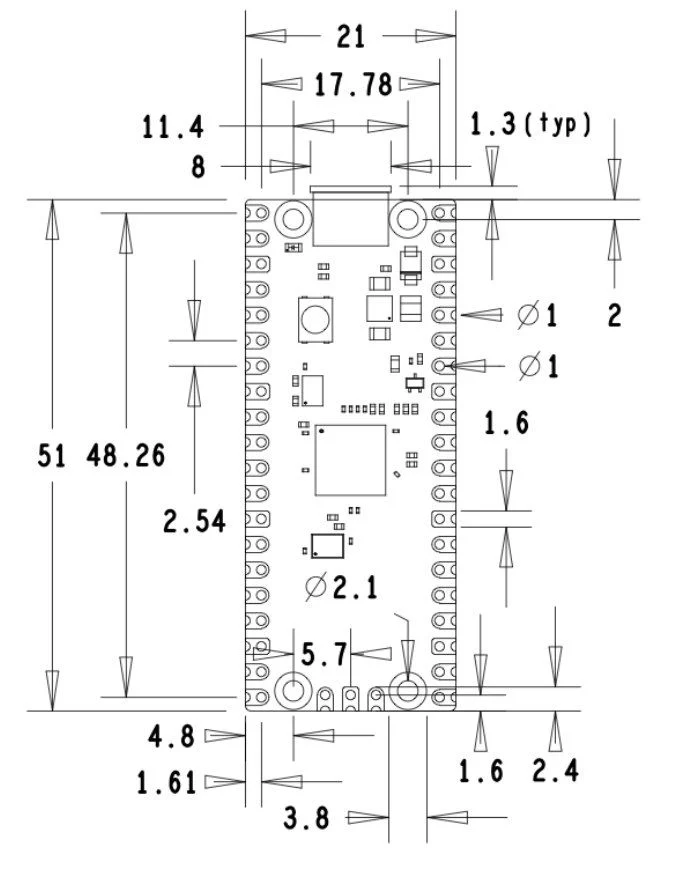

Kích thước bo mạch Raspberry Pi Pico 2
