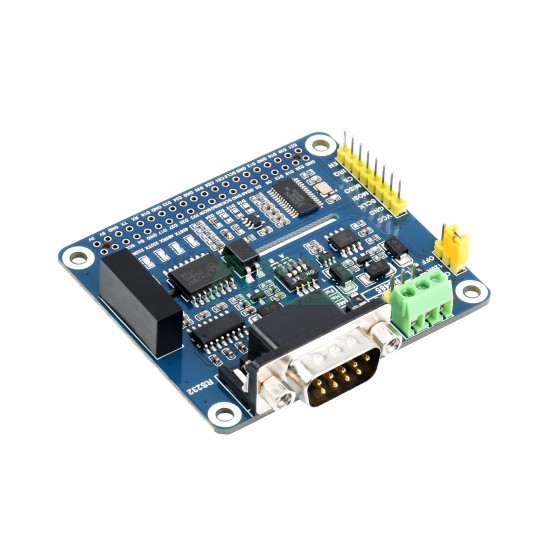

HAT RS232/RS485 cách ly mở rộng dành cho Raspberry Pi, giao tiếp điều khiển qua SPI, tích hợp sẵn các mạch bảo vệ.

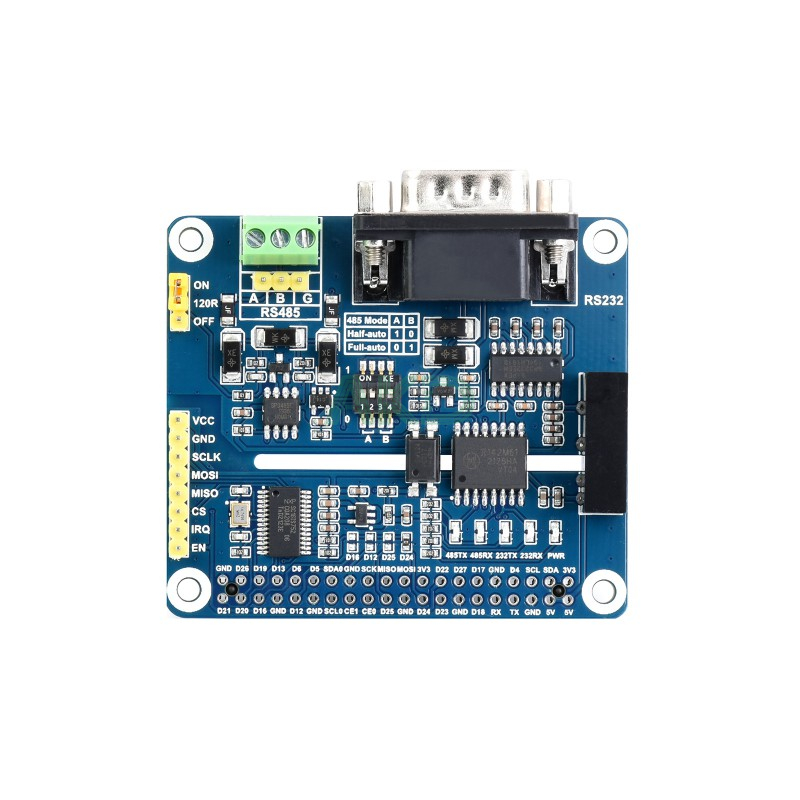

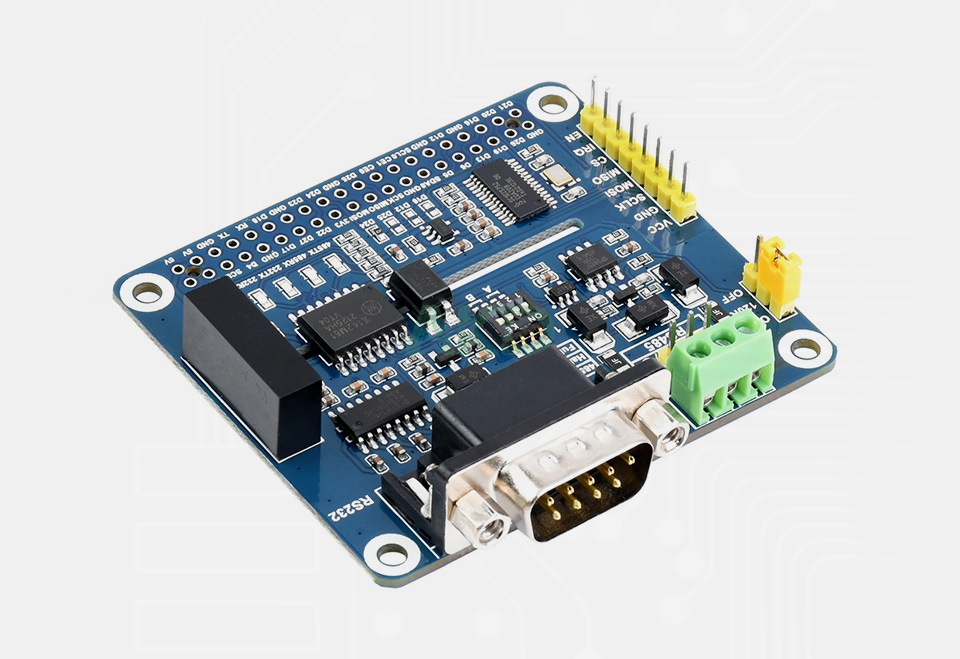

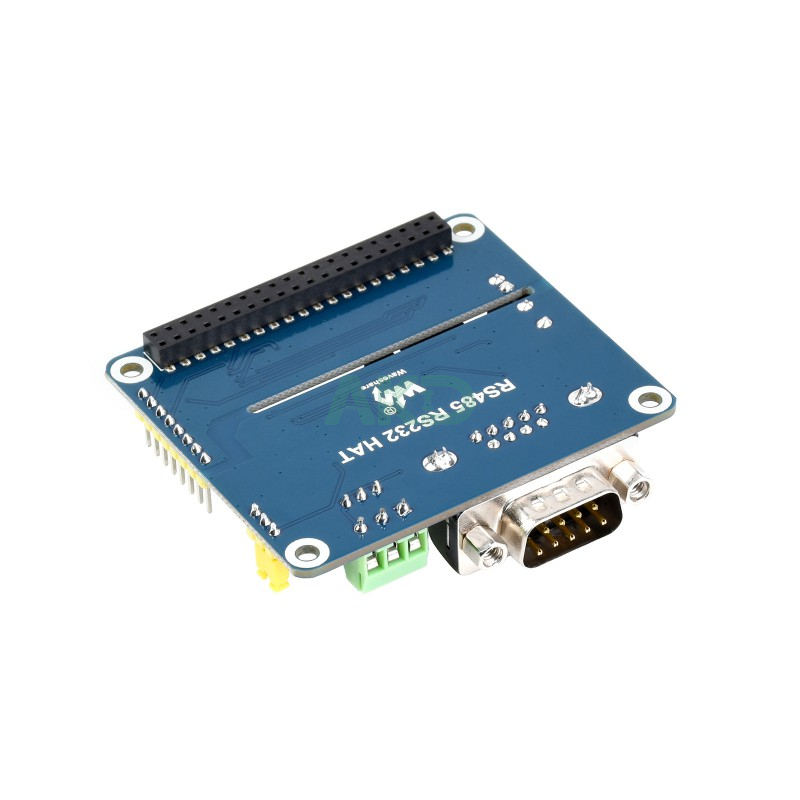

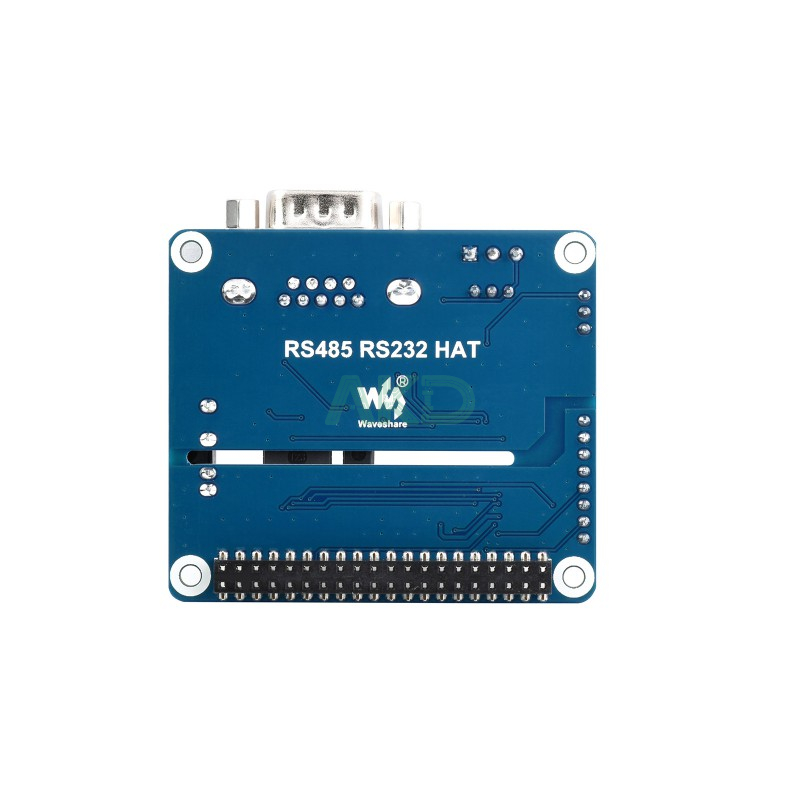

HAT RS232/RS485 cách ly dành cho Raspberry Pi
Đi kèm tài liệu hướng dẫn và bộ tài nguyên phát triển.
Tính năng nổi bật
- Chuẩn header mở rộng GPIO 40 chân dành cho Raspberry Pi, tương thích với hầu hết các bo mạch thuộc dòng Raspberry Pi.
- Sử dụng tổ hợp chip SC16IS752, SP3485 và SP3232, chuyển đổi giao tiếp SPI thành 1 cổng RS485 và 1 cổng RS232.
- Tích hợp cầu chì tự phục hồi và diode bảo vệ, giúp đảm bảo điện áp và dòng điện đầu ra của RS485 luôn ổn định, đồng thời bảo vệ khỏi tình trạng quá dòng, quá áp và tăng khả năng chống sốc điện.
- Tích hợp TVS (Transient Voltage Suppressor), giúp triệt tiêu hiệu quả điện áp xung và điện áp tăng đột biến trong mạch, nâng cao khả năng chống sét lan truyền và chống tĩnh điện (ESD).
- Đưa ra các chân điều khiển SPI, thuận tiện cho việc kết nối với Arduino và các bo mạch điều khiển chủ (host) khác.
- Đi kèm tài liệu hướng dẫn, mã nguồn mẫu và tài nguyên phát triển với ví dụ lập trình bằng C và Python.
Thông số kỹ thuật
| Chip mở rộng UART | SC16IS752 |
| Giao tiếp truyền thông | SPI |
| Chip thu phát RS485 | SP3485 |
| Chip thu phát RS232 | SP3232 |
| Tốc độ truyền dữ liệu | Lên đến 921600 bps |
| Điện áp hoạt động | 5 V |
| Đường kính lỗ bắt vít | 3.0 mm |
| Kích thước | 65 × 56.5 mm |

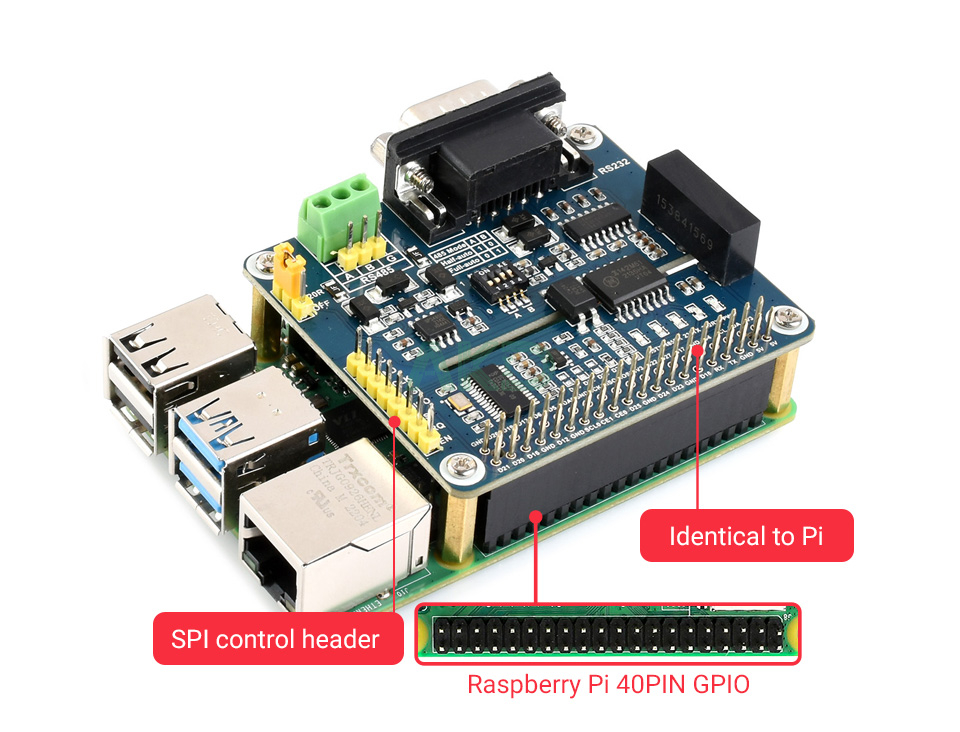

Header GPIO 40 chân chuẩn của Raspberry Pi
Tương thích với các bo mạch thuộc dòng Raspberry Pi.
Hỗ trợ giao tiếp RS485 và RS232
RS232: Truyền thông song công (Full-Duplex), sử dụng chip thu phát SP3232.
RS485: Hỗ trợ điều khiển truyền bán tự động hoặc tự động, sử dụng chip thu phát SP3485

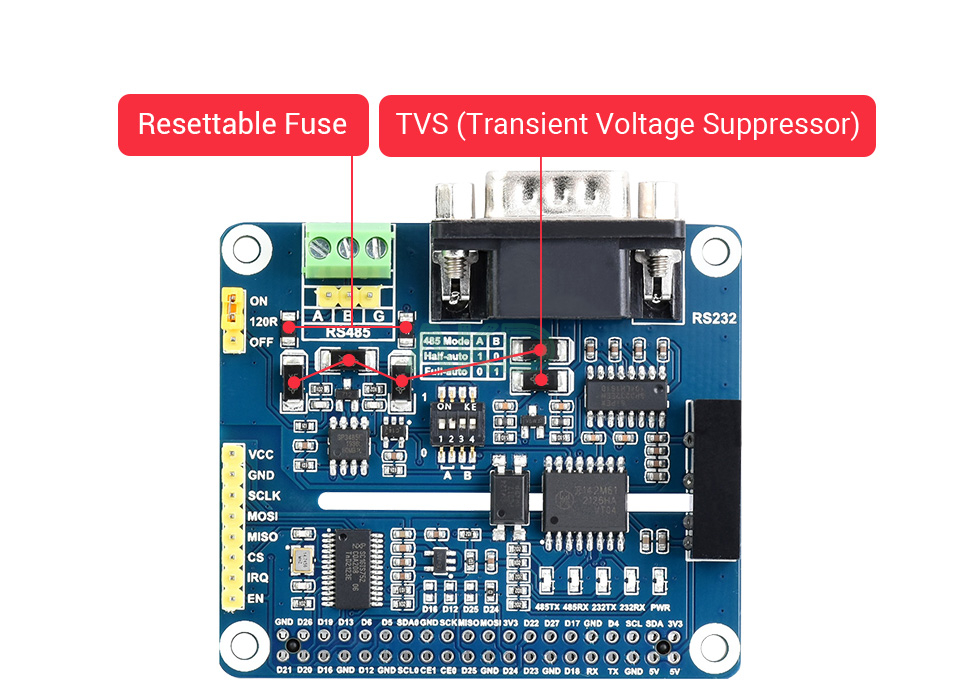

Bảo vệ quá dòng, quá áp – Hoạt động ổn định!
Tích hợp TVS (Transient Voltage Suppressor) và cầu chì tự phục hồi, giúp triệt tiêu hiệu quả điện áp xung và điện áp tăng đột biến trong mạch, đồng thời nâng cao khả năng chống sốc điện.

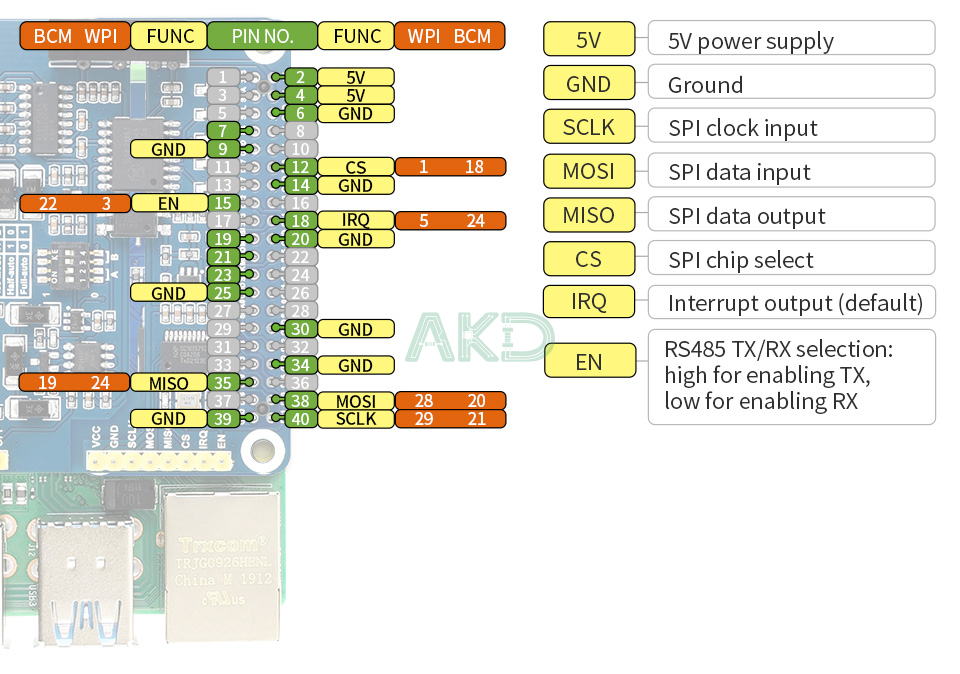

Sơ đồ chân HAT RS232/RS485 cách ly

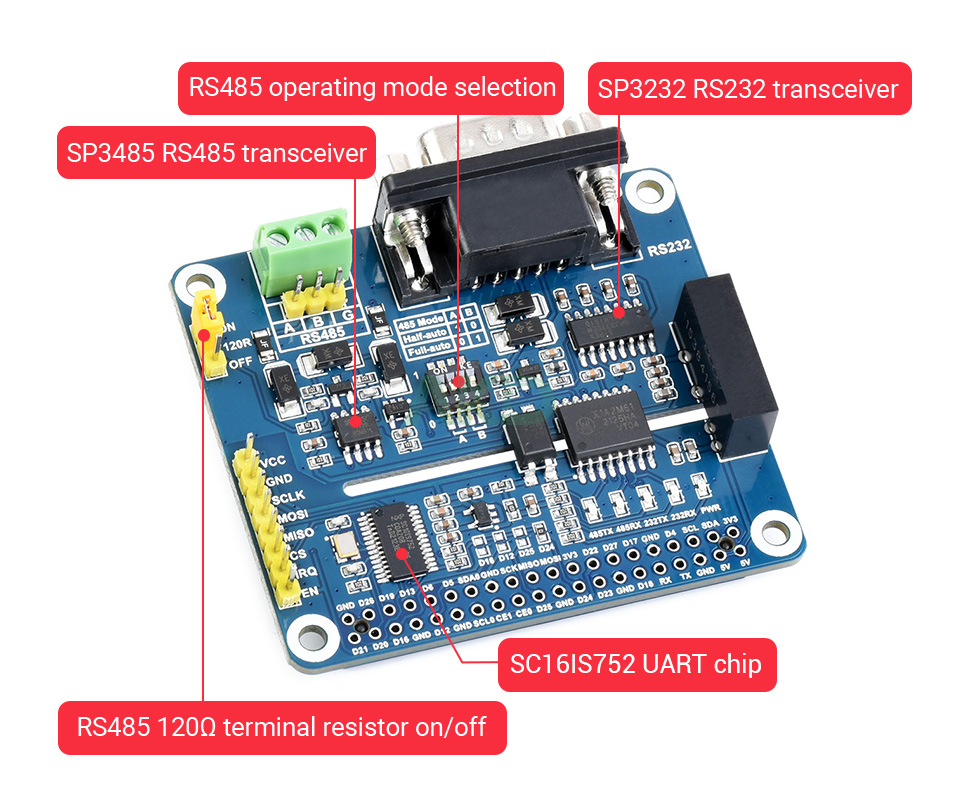

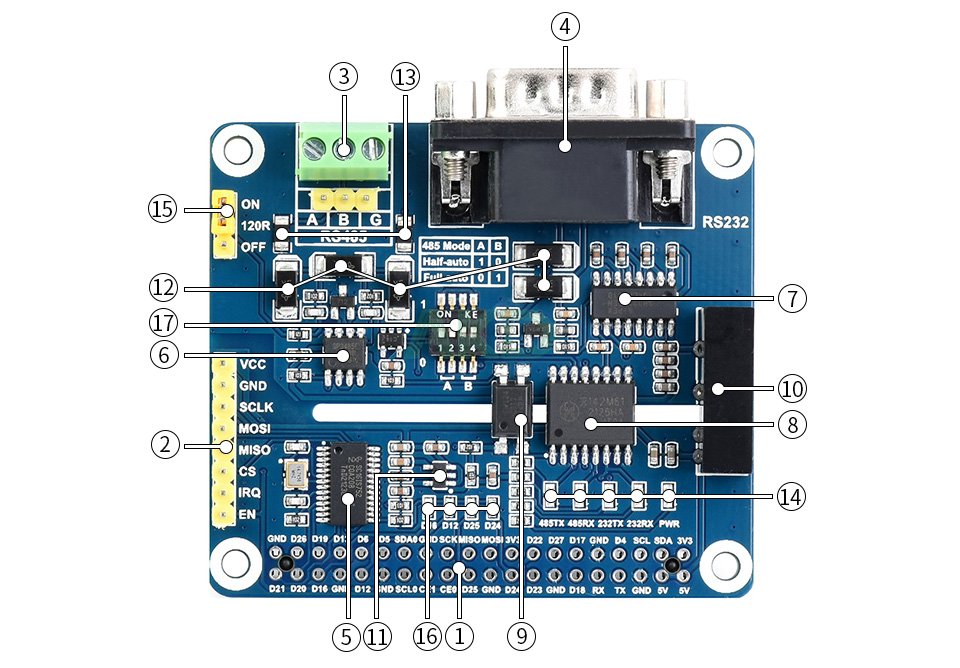

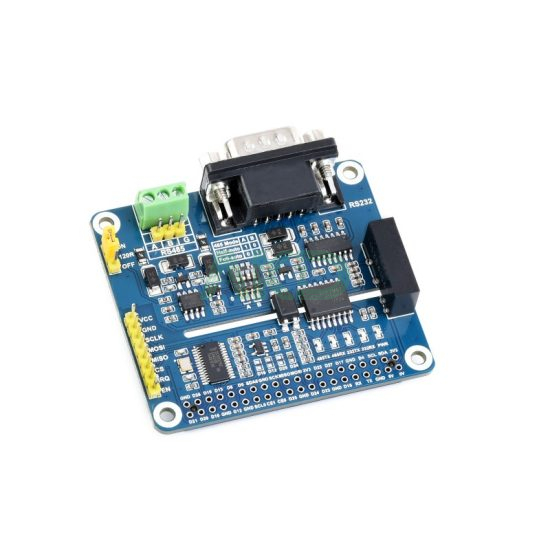

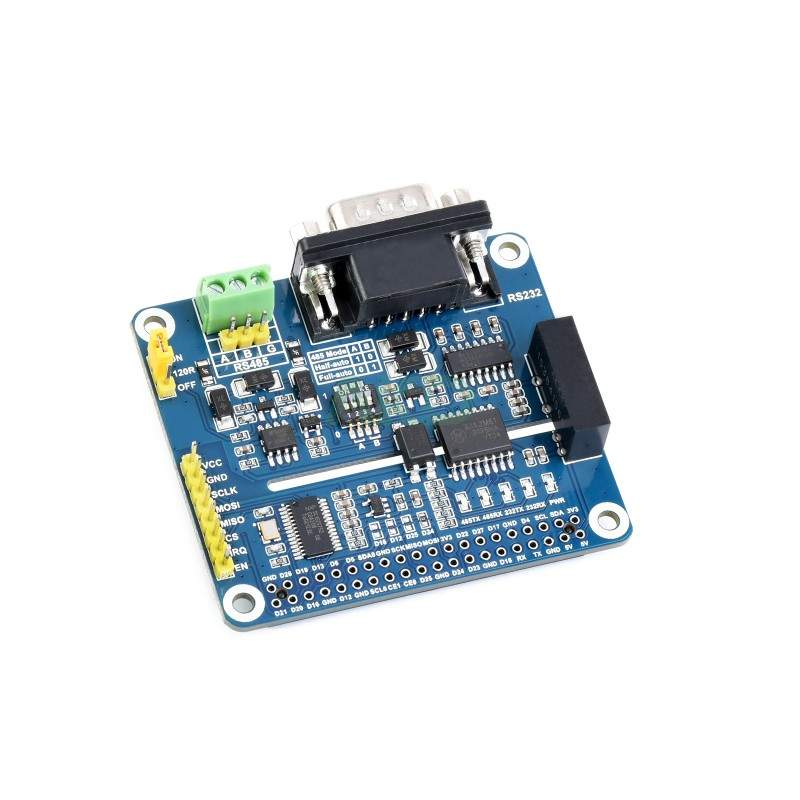

Các thành phần trên bo mạch
- Giao diện GPIO của Raspberry Pi
Dùng để kết nối với bo mạch Raspberry Pi.
- Giao diện điều khiển MCU
Dùng để kết nối với các bo mạch điều khiển chủ khác như Arduino.
- Cổng giao tiếp RS485
- Cổng giao tiếp RS232 (đầu nối DB9 đực)
- Chip UART SC16IS752
- Chip thu phát RS485 SP3485
- Chip thu phát RS232 SP3232
- Chip cách ly số π142 (Digital Isolator)
- Bộ cách ly quang PC817 (Optocoupler Isolation)
- Module nguồn cách ly B0505LS
- Chip nguồn RT9193-33
- TVS (Transient Voltage Suppressor)
Diode chống xung điện áp.
- Cầu chì tự phục hồi (Resettable Fuse)
- Đèn báo trạng thái
- PWR: Đèn báo nguồn.
- RXD/TXD: Đèn báo trạng thái truyền và nhận dữ liệu UART.
- Công tắc bật/tắt điện trở đầu cuối RS485 120 Ω
- Lựa chọn chân ngắt (Interrupt)
- Mặc định sử dụng chân D24.
- Có thể chuyển sang D16, D12 hoặc D25 bằng cách hàn lại vị trí của điện trở 0 Ω.
- Lựa chọn chế độ hoạt động của RS485
- Bán tự động (Semi-automatic): A = 1, B = 0
- Tự động (Full-automatic): A = 0, B = 1

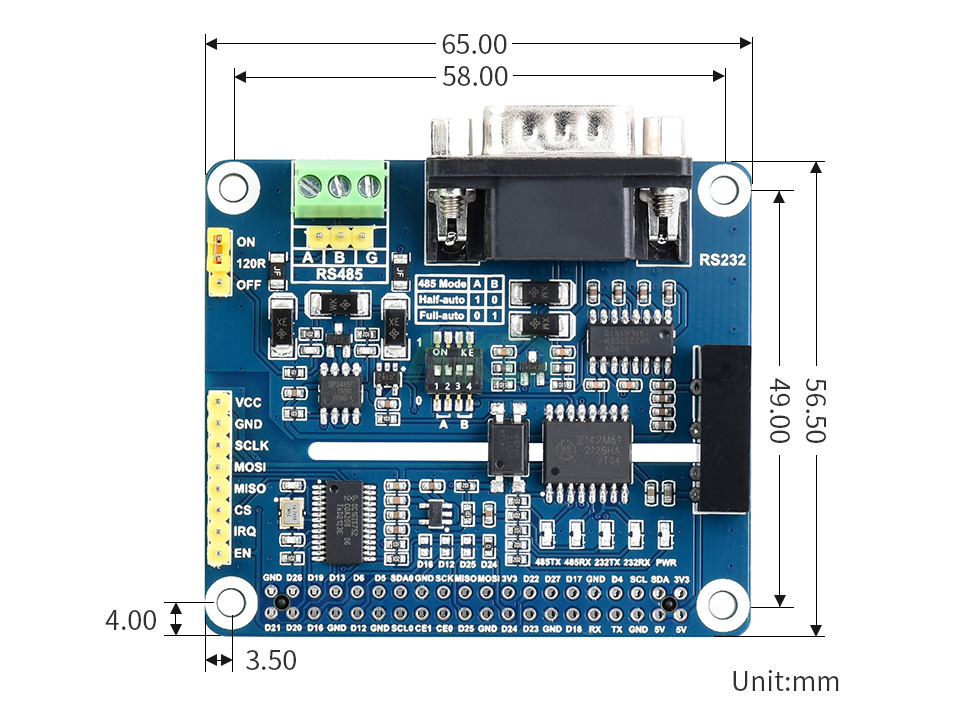

Kích thước tổng thể
Tài liệu kỹ thuật: http://www.waveshare.com/wiki/RS485_RS232_HAT

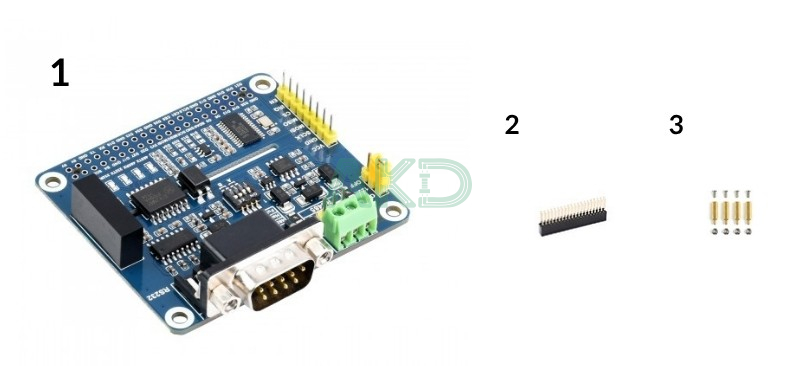

Bộ sản phẩm gồm
- RS485 RS232 HAT × 1
- Header cái 2×20 chân × 1
- Bộ vít lắp đặt Raspberry Pi (2 chiếc) × 1
