Mạch gỡ lỗi USB sang UART cho Raspberry Pi 5, cổng Type-A, tích hợp đầu nối UART trên bo mạch, hỗ trợ truyền tốc độ baud cao, đa dạng phương thức kết nối và tương thích nhiều hệ thống.

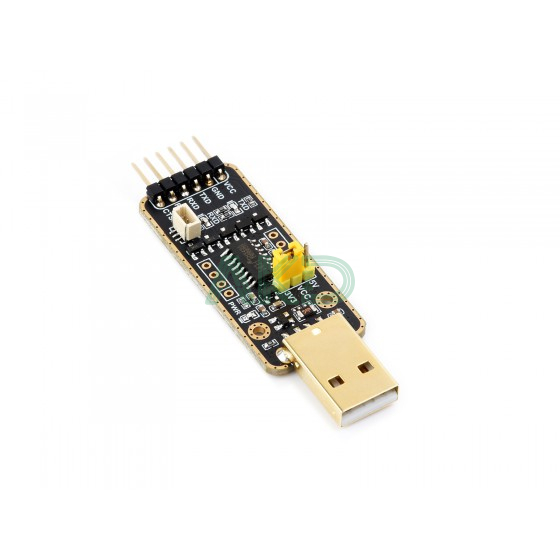

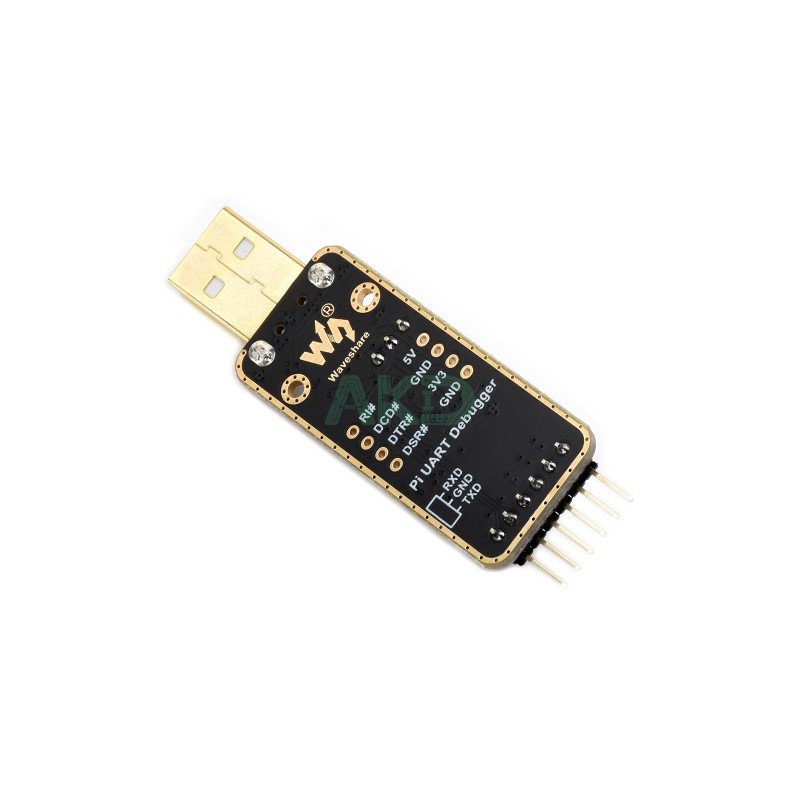

Mạch gỡ lỗi USB sang UART cho Raspberry Pi 5
Được thiết kế dành riêng cho Raspberry Pi 5
Truyền tín hiệu ổn định | Áp dụng cho nhiều thiết bị | Tương thích đa hệ thống
Gỡ lỗi UART cho Raspberry Pi 5
Phù hợp với Raspberry Pi 5, hỗ trợ nhiều phương thức kết nối

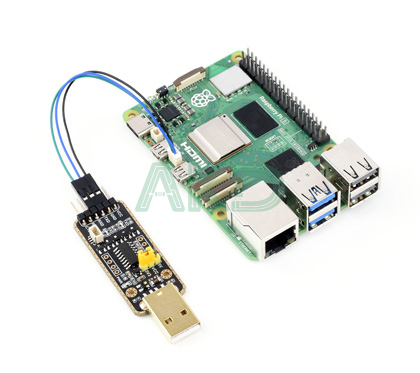

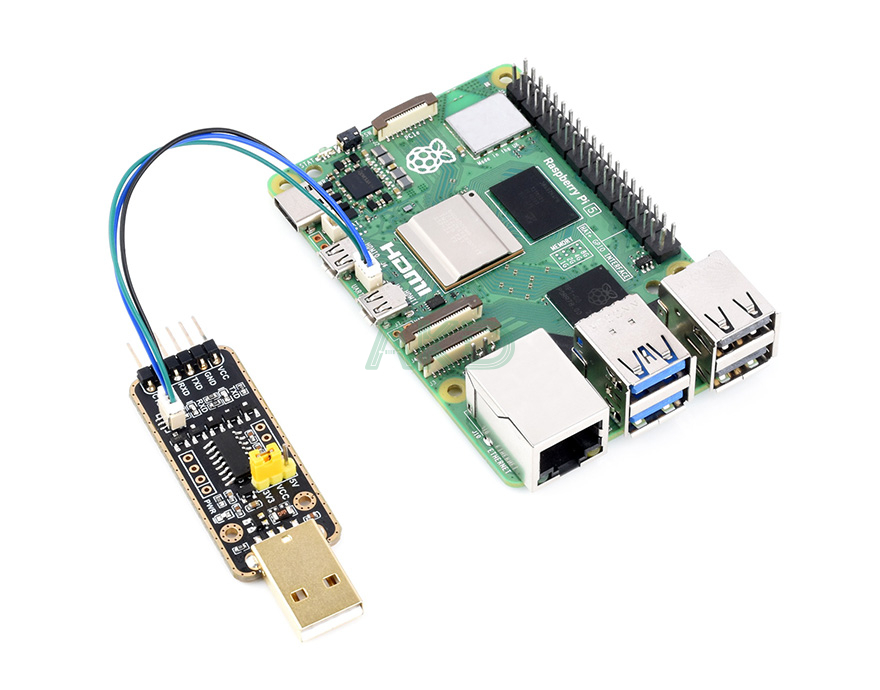

Kết nối với cổng debug UART của Raspberry Pi 5 thông qua cáp SH1.0 3 chân

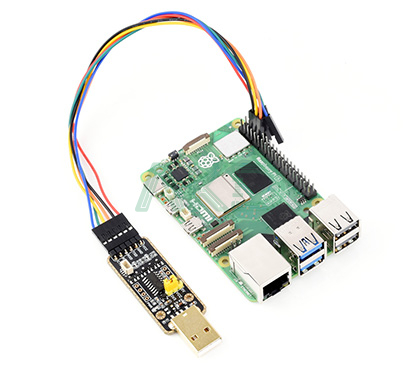

Kết nối header 6 chân trên bo mạch với giao diện UART GPIO của Raspberry Pi 5 thông qua cáp 6 chân
Kết nối header 6 chân trên bo mạch với cổng debug UART của Raspberry Pi 5 thông qua cáp chuyển SH1.0 sang 3 chân
Tính năng nổi bật
- Hỗ trợ Mac, Linux, Android, Windows 7/8/8.1/10/11
- Tích hợp cầu chì tự phục hồi và mạch chống xung điện áp, chống quá dòng, quá áp, chống sốc điện và tĩnh điện, đảm bảo giao tiếp ổn định và an toàn
- Tích hợp mạch bảo vệ IO, chống sốc điện và tĩnh điện, nâng cao độ ổn định khi truyền dữ liệu
- Trang bị chân chuyển mức TTL 3.3V và 5V để lựa chọn mức điện áp giao tiếp phù hợp
- Hỗ trợ đầu ra 3.3V/5V (module được cấp nguồn qua USB, cần thiết lập jumper tương ứng 3.3V hoặc 5V)
- Sử dụng công nghệ mạ vàng nhúng hai mặt màu đen, bền bỉ và có tính thẩm mỹ cao
Thông số kỹ thuật mạch gỡ lỗi USB sang UART
| Giao diện Host | USB |
| Giao diện thiết bị | UART |
| Phạm vi giao tiếp | 50bps ~ 6Mbps |
| Giao diện thiết bị USB |
|
| Giao diện UART |
|

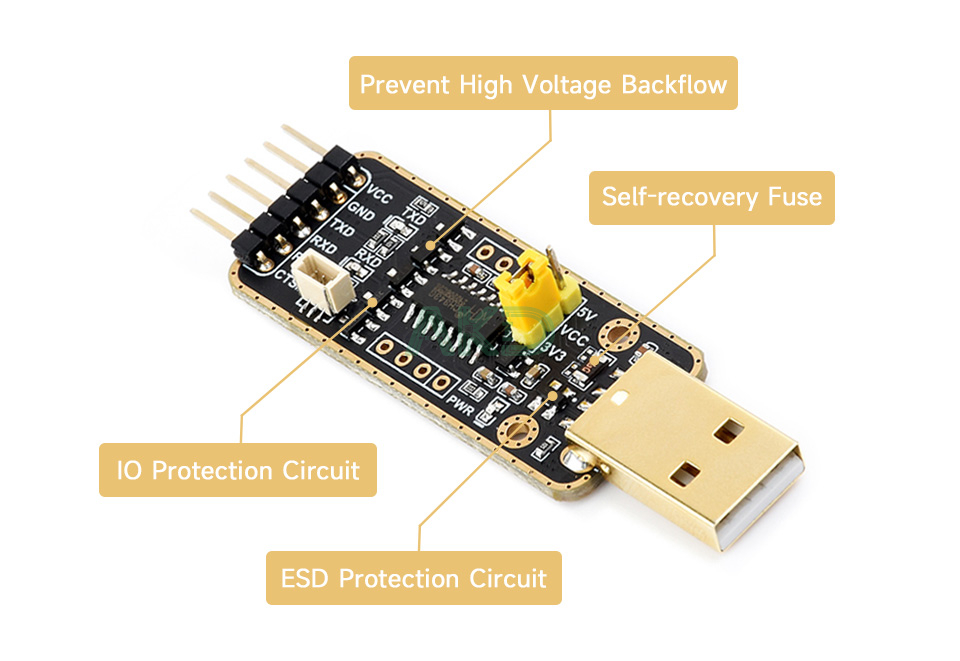

Mạch bảo vệ đa lớp, an toàn và ổn định
Tích hợp cầu chì tự phục hồi và mạch chống xung điện áp, giúp ngăn quá dòng và quá áp, nâng cao khả năng chống sốc điện; đồng thời tích hợp mạch bảo vệ IO, chống xung và tĩnh điện, đảm bảo khả năng giao tiếp ổn định và an toàn.
Hỗ trợ đa hệ điều hành
Tương thích với các hệ điều hành phổ biến như Windows 7/8/8.1/10/11, Mac, Linux, Android…

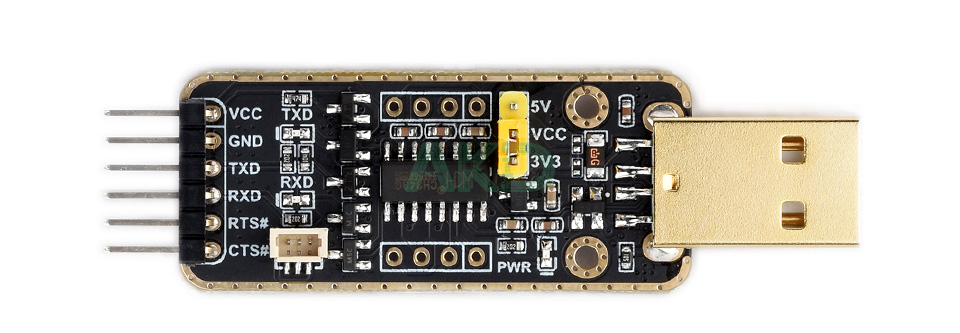

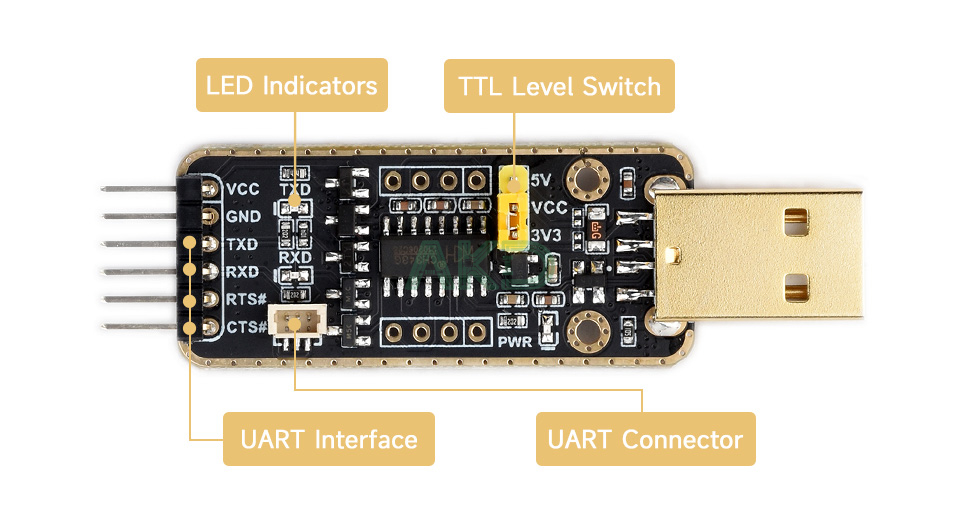

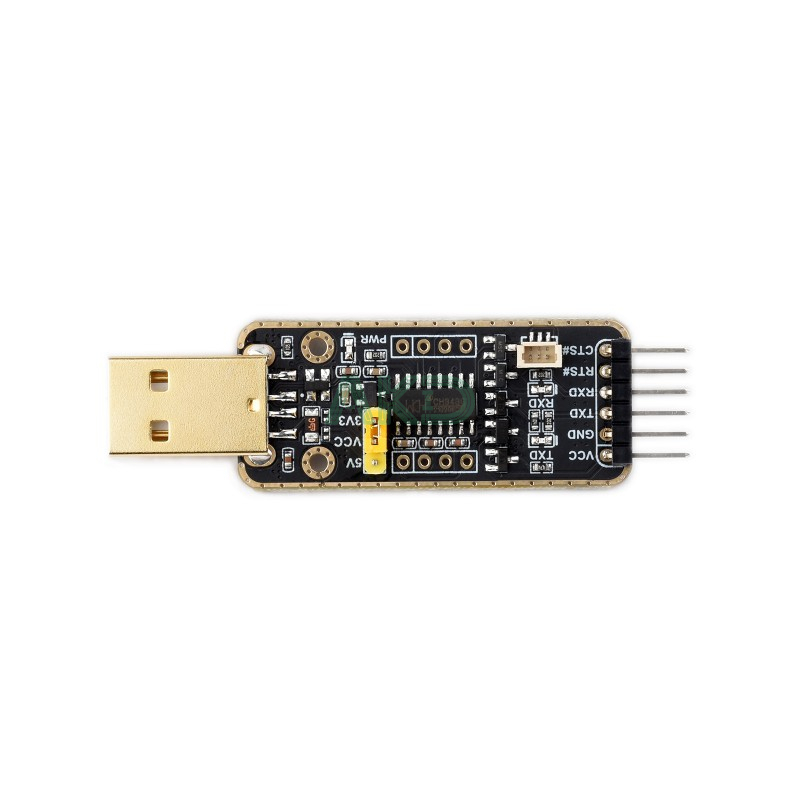

Giới thiệu các giao diện
| Mô tả đèn báo | |
| PWR | Đèn báo nguồn, sẽ sáng khi phát hiện có điện áp từ cổng USB |
| RXD | Đèn báo nhận, sẽ sáng khi có dữ liệu được gửi về từ giao diện thiết bị |
| TXD | Đèn báo gửi, sẽ sáng khi dữ liệu được truyền từ cổng USB |

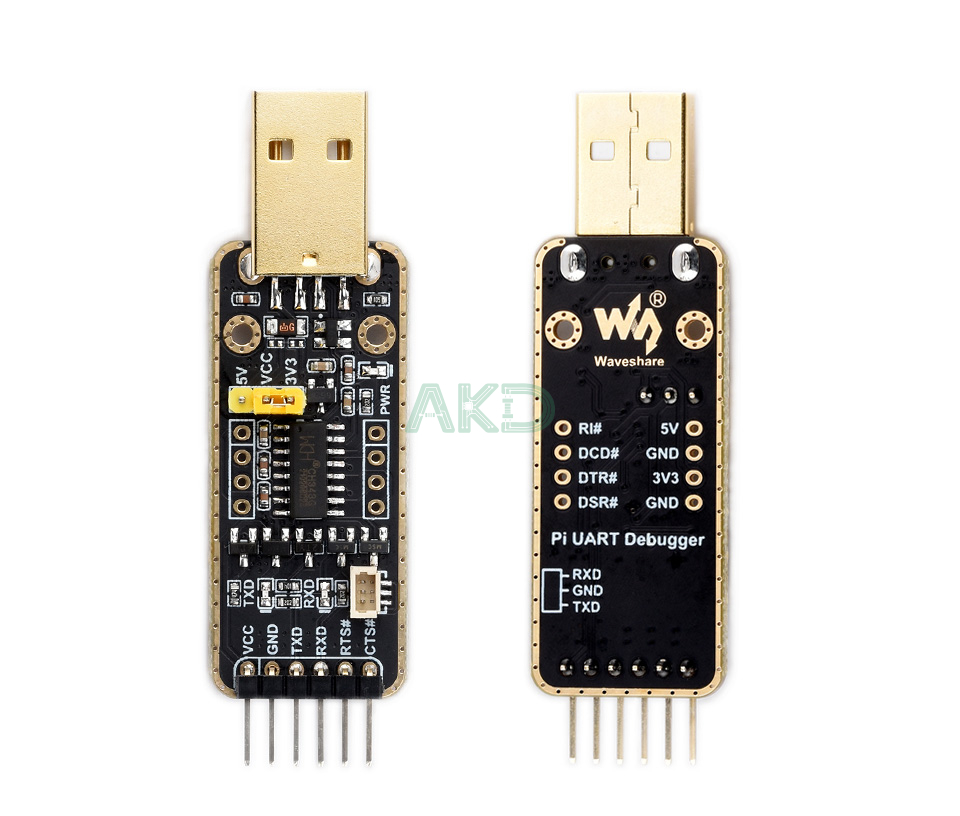

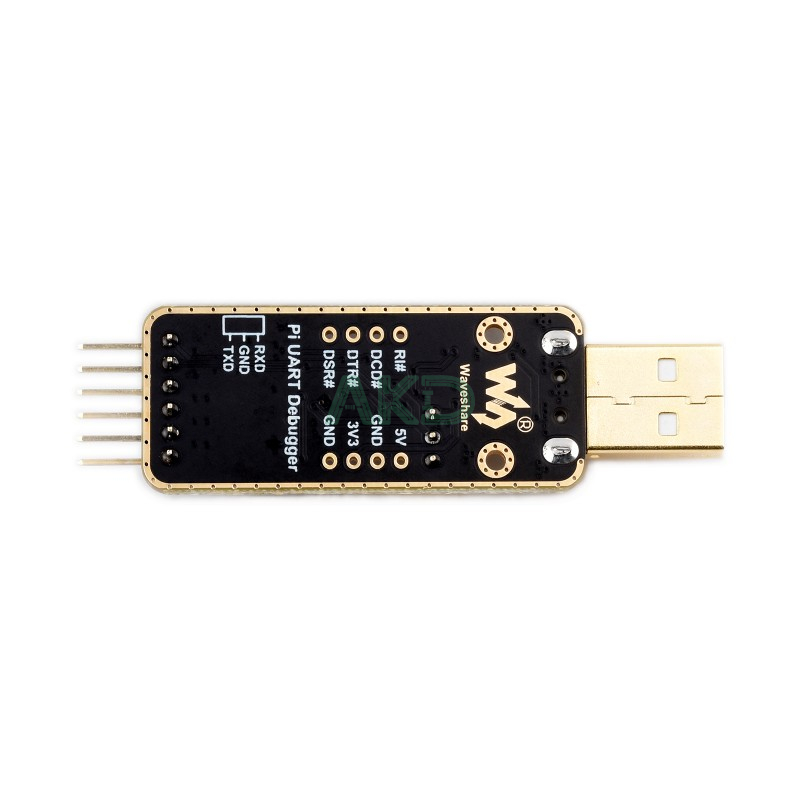

Sơ đồ chân
| VCC | Đầu ra 5V hoặc 3.3V cho thiết bị ngoại vi (cấu hình bằng jumper) |
| GND | Chân nối đất |
| TXD | Kết nối với chân RXD của vi điều khiển (MCU) |
| RXD | Kết nối với chân TXD của vi điều khiển (MCU) |
| RTS# | Kết nối với chân CTS của vi điều khiển (MCU) |
| CTS# | Kết nối với chân RTS của vi điều khiển (MCU) |

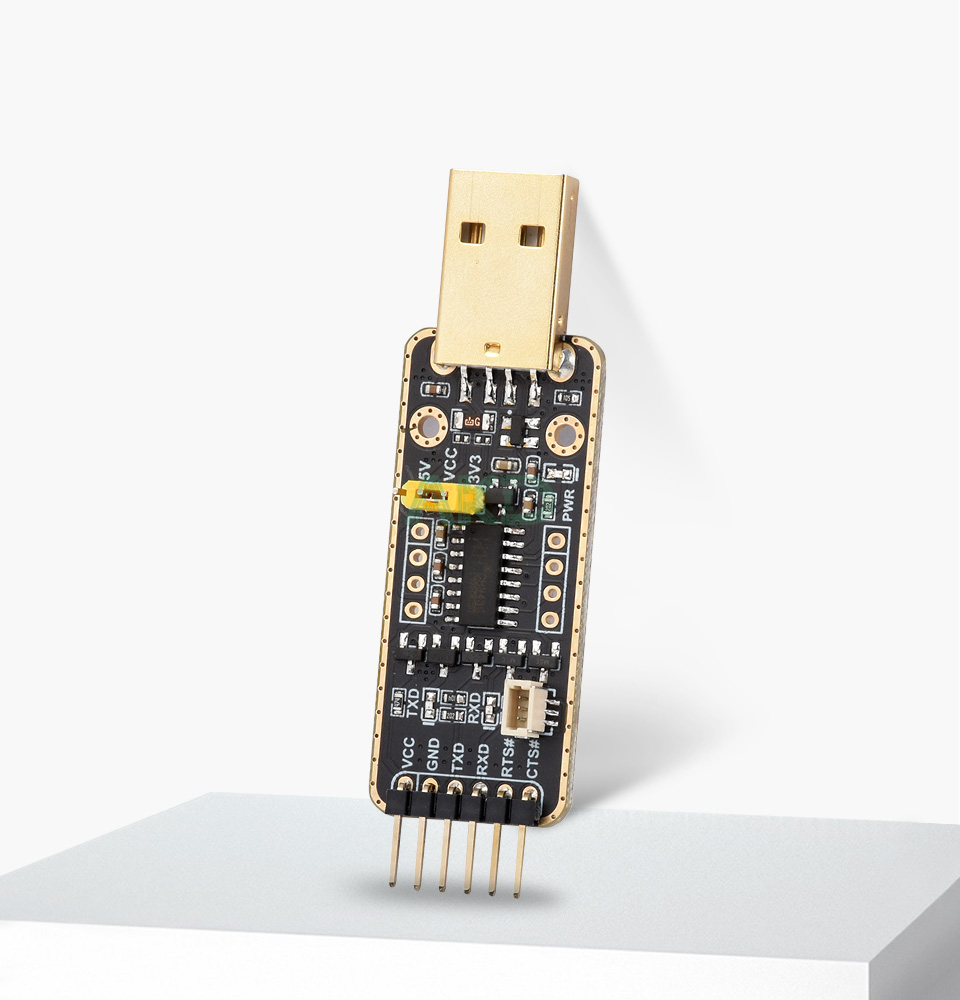

Công nghệ mạ vàng nhúng hai mặt màu đen

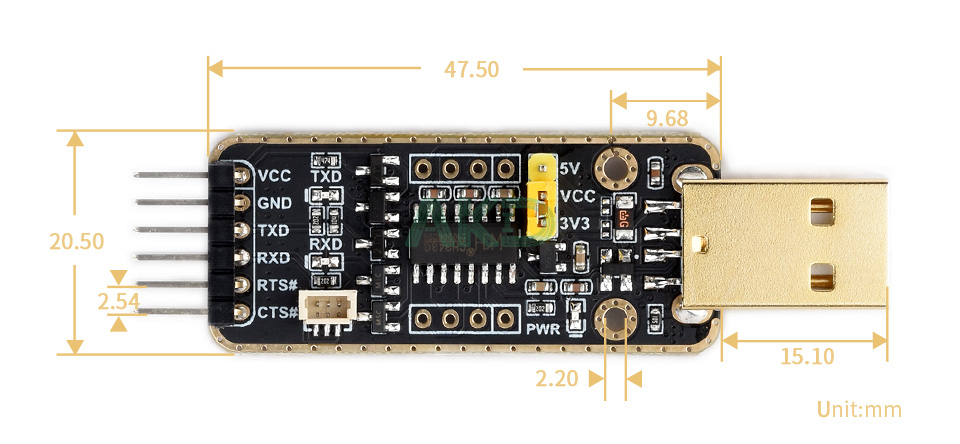

Kích thước
Tài liệu tham khảo: http://www.waveshare.com/wiki/Pi_UART_Debugger
