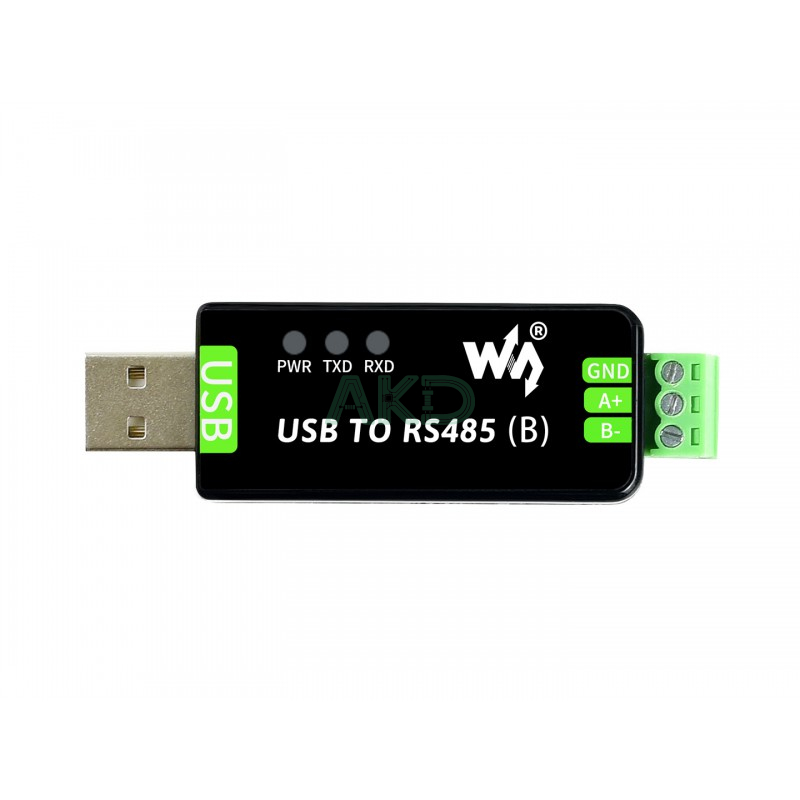

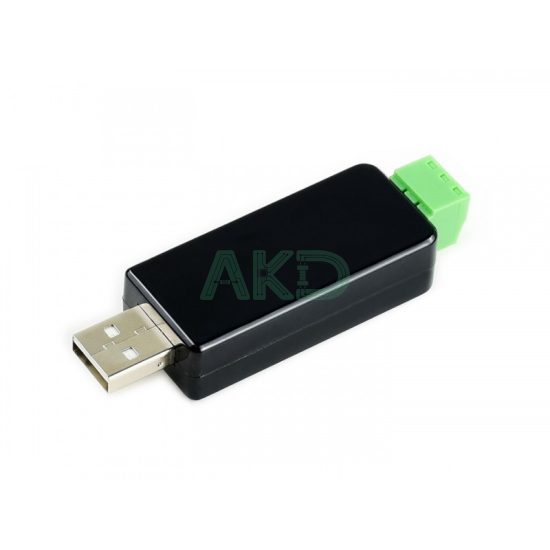

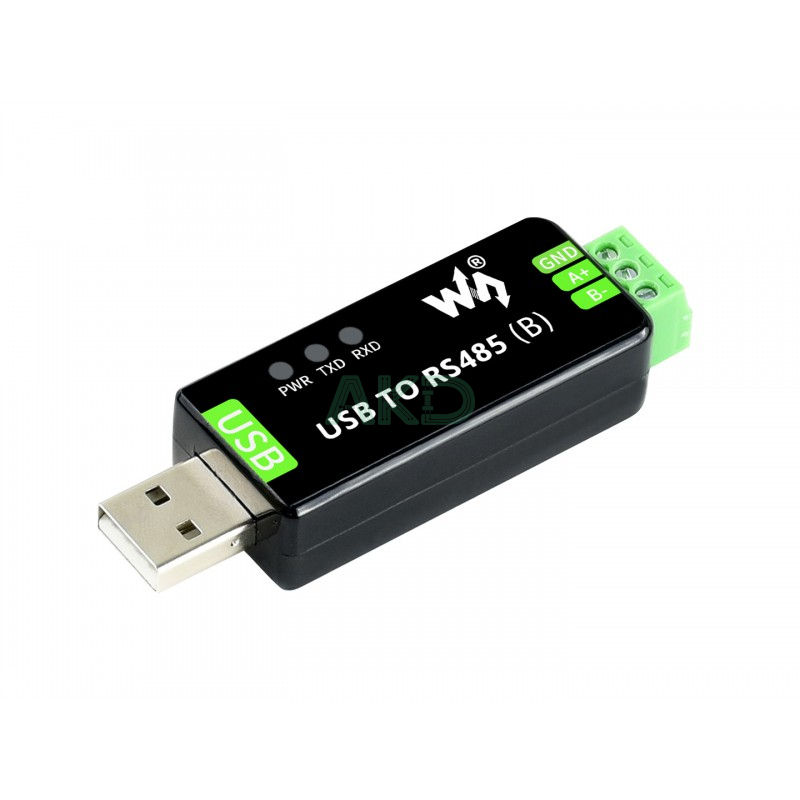

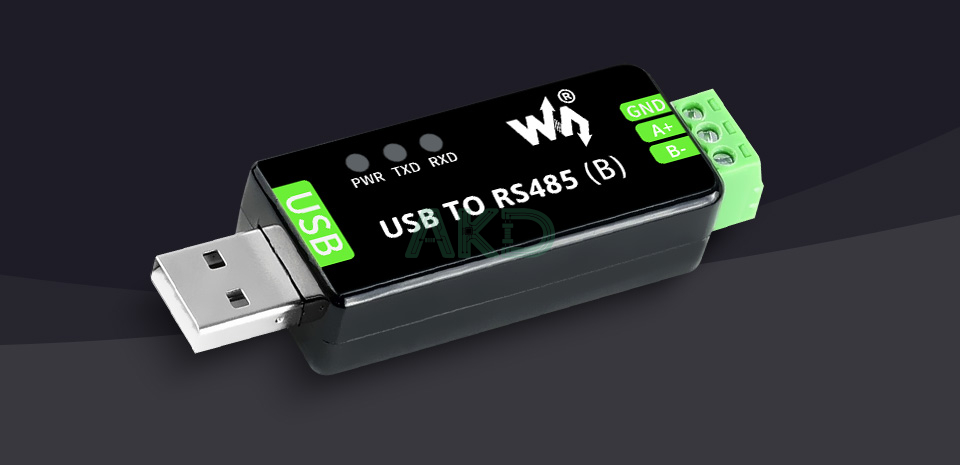

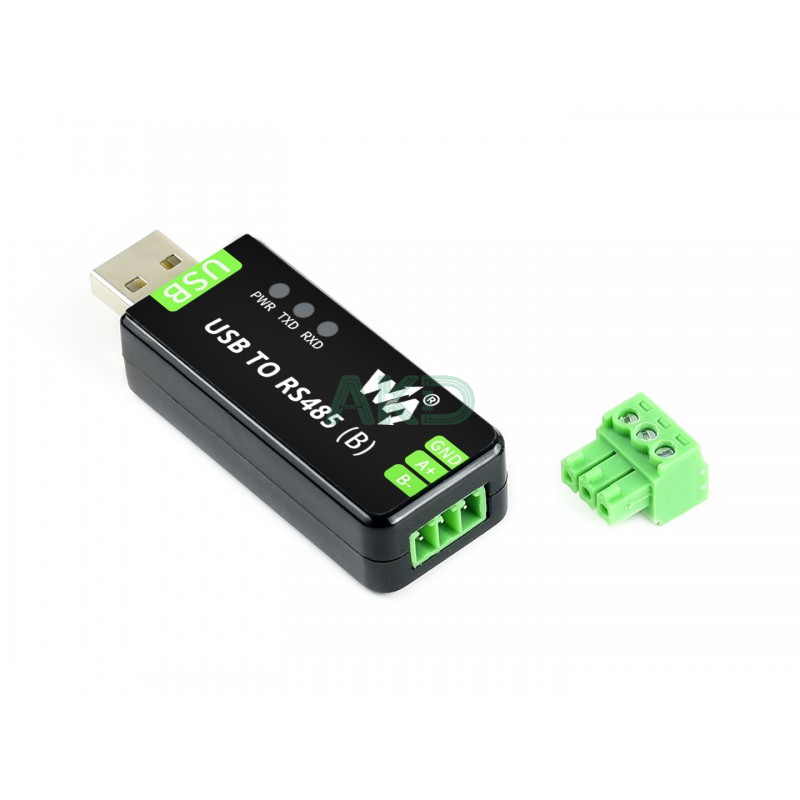

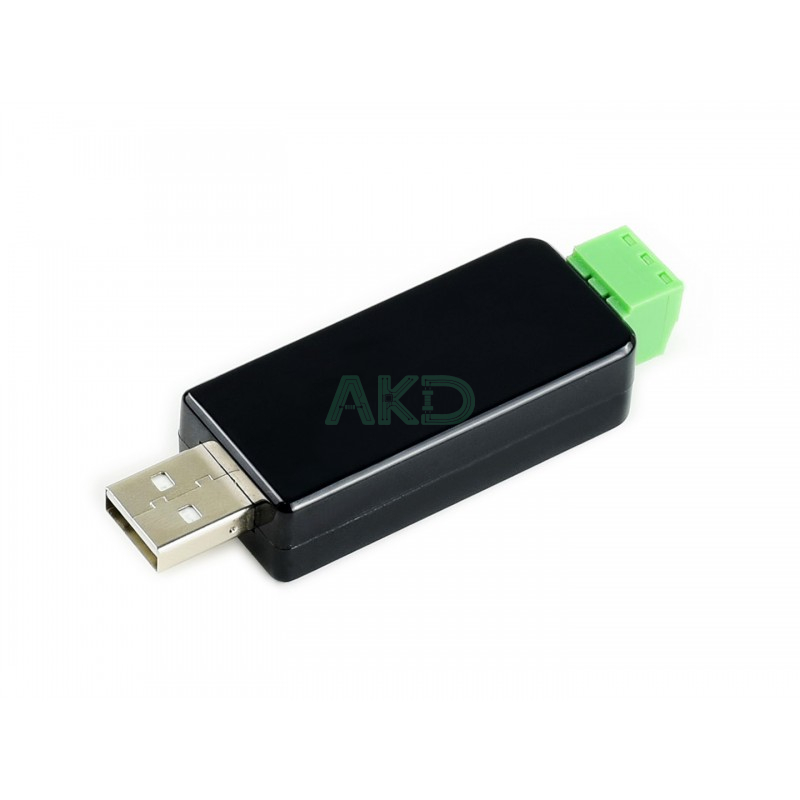

Bộ chuyển đổi hai chiều USB sang RS485 công nghiệp phiên bản B

Bộ chuyển đổi USB sang RS485 chuẩn công nghiệp phiên bản B, hỗ trợ truyền dữ liệu hai chiều, tích hợp chip CH343G chính hãng và nhiều lớp bảo vệ phần cứng, đảm bảo khả năng giao tiếp ổn định, an toàn và đáng tin cậy trong môi trường công nghiệp.

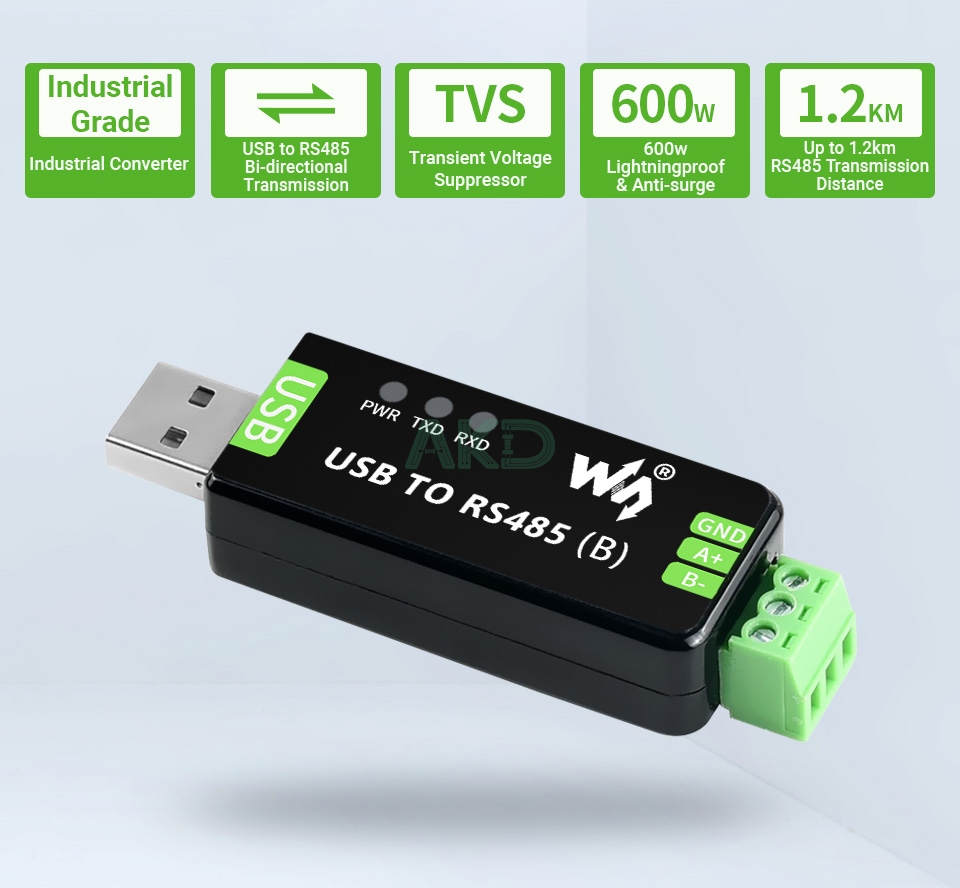

Bộ chuyển đổi giao tiếp USB sang RS485 hai chiều

Các tính nắng nổi bật

• Hỗ trợ chuyển đổi hai chiều giữa USB và RS485
• Giao tiếp tốc độ cao, hoạt động ổn định và đáng tin cậy, khả năng tương thích vượt trội với nhiều thiết bị khác nhau.
• Tích hợp TVS (Transient Voltage Suppressor) giúp hấp thụ và triệt tiêu hiệu quả các xung điện áp đột biến, điện áp tăng vọt trong mạch, hỗ trợ chống sét lan truyền và chống tĩnh điện (ESD).
• Trang bị cầu chì tự phục hồi và diode bảo vệ, đảm bảo đầu ra dòng điện/điện áp ổn định, cung cấp khả năng bảo vệ quá dòng, quá áp và nâng cao khả năng chống sốc điện.
• Tích hợp 3 đèn LED trạng thái dùng để hiển thị nguồn cấp và trạng thái truyền/nhận dữ liệu của thiết bị.

Thông số kỹ thuật

Loại sản phẩm	Bộ chuyển đổi USB sang RS485 chuẩn công nghiệp
Cổng Host	USB
Cổng thiết bị	RS485
Tốc độ truyền	300bps ~ 3Mbps
USB	Điện áp hoạt động	5V
	Đầu kết nối	USB-A
	Bảo vệ	Cầu chì tự phục hồi 200mA, bảo vệ chống tĩnh điện(ESD)
	Khoảng cách truyền dẫn	Khoảng 5m
RS485	Đầu kết nối	Terminal bắt vít
	Chân tín hiệu	A+, B-, GND
	Điều khiển hướng truyền	Tự động bằng phần cứng(Hardware Automatic Control)
	Bảo vệ	Chống sét lan truyền và chống xung điện áp 600W, bảo vệ ESD 15KV (tích hợp điện trở cân bằng 120Ω trên bo mạch)
	Khoảng cách truyền dẫn	Khoảng 1,2km(ở tốc độ thấp)

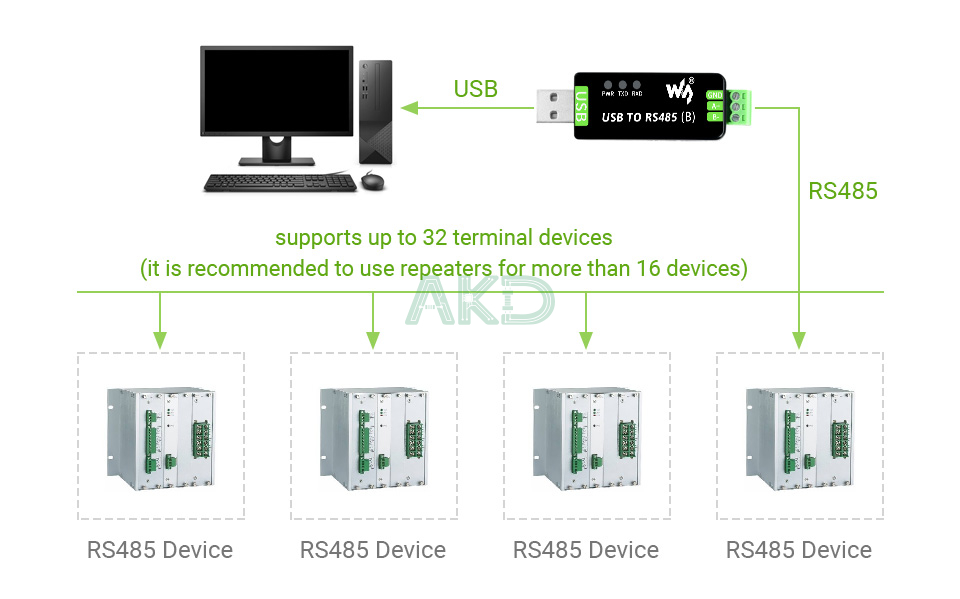

	Chế độ truyền	Điểm-đa điểm (Point-to-Multipoint), hỗ trợ tối đa 32 nút. Khuyến nghị sử dụng bộ lặp tín hiệu (Repeater) khi kết nối từ 16 nút trở lên
Đèn báo trạng thái	PWR	Đèn nguồn màu đỏ, sáng khi có kết nối USB và phát hiện điện áp cấp nguồn
	TXD	Đèn TX màu đỏ, sáng khi cổng USB gửi dữ liệu
	RXD	Đèn RX màu đỏ, sáng khi thiết bị RS485 gửi dữ liệu phản hồi
Môi trường hoạt động	Nhiệt độ hoạt động	-15°C ~ 70°C
	Độ ẩm hoạt độngg	5%RH ~ 95%RH
Hệ điều hành hỗ trợ	Mac, Linux, Android, WinCE, Windows 11 / 10 / 8.1 / 8 / 7

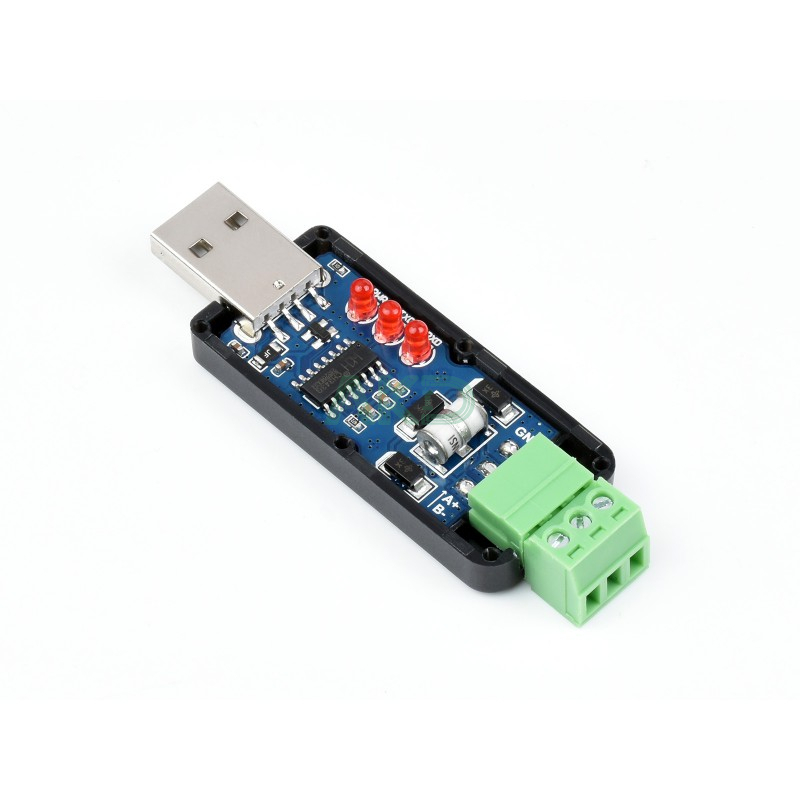

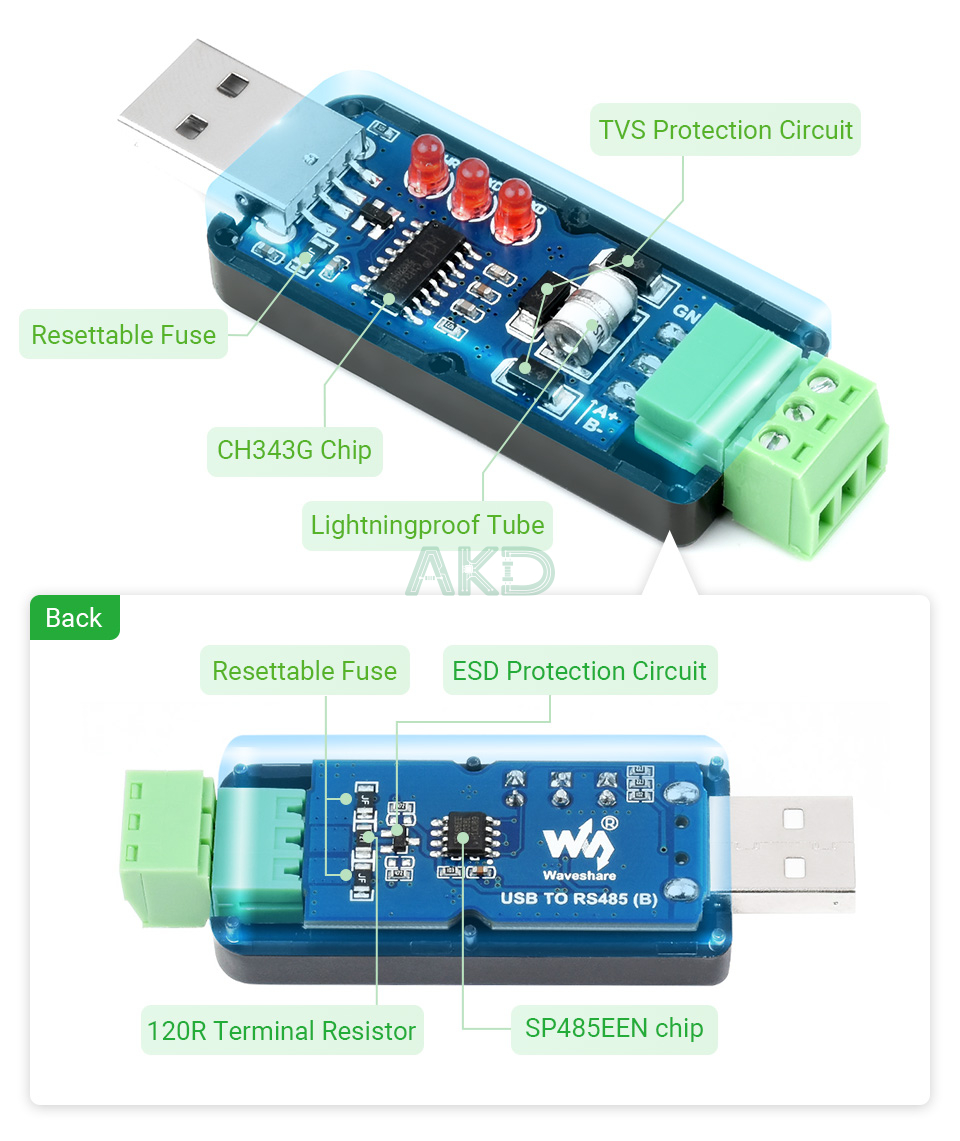

Tích hợp chip chính hãng trên bo mạch

Tích hợp sẵn chip CH343G và SP485EEN chính hãng, mang lại độ ổn định và khả năng tương thích cao trong quá trình hoạt động. Bo mạch được trang bị ống chống sét (Lightning Protection Tube), cầu chì tự phục hồi, cùng các mạch bảo vệ ESD (chống tĩnh điện) và TVS (chống xung điện áp đột biến), giúp tăng cường độ an toàn và độ tin cậy cho hệ thống trong môi trường công nghiệp.

Khoảng cách truyền dẫn lên đến 1,2 km

Tín hiệu USB có thể được chuyển đổi thành tín hiệu RS485 vi sai cân bằng, giúp quá trình truyền dữ liệu ổn định và đáng tin cậy. Thiết bị hỗ trợ tốc độ truyền từ 300 bps đến 3 Mbps, với khoảng cách truyền dẫn lên đến khoảng 1,2 km đối với giao tiếp RS485 và khoảng 5 m đối với kết nối USB.

Hỗ trợ nhiều hệ điều hành

Hỗ trợ Mac, Linux, Android, WinCE, Win11/10/8.1/8/7/XP, etc.

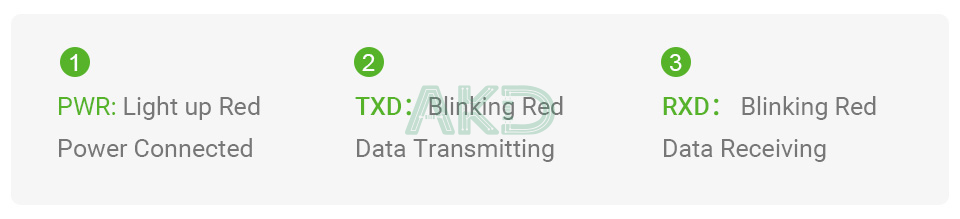

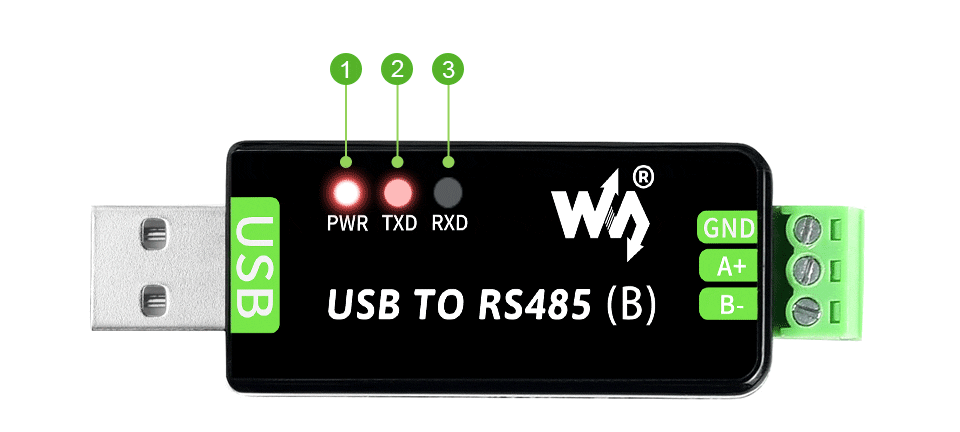

Đèn báo trạng thái hoạt động

Tích hợp 3 đèn LED dùng để hiển thị trạng thái nguồn và hoạt động truyền/nhận dữ liệu của thiết bị.

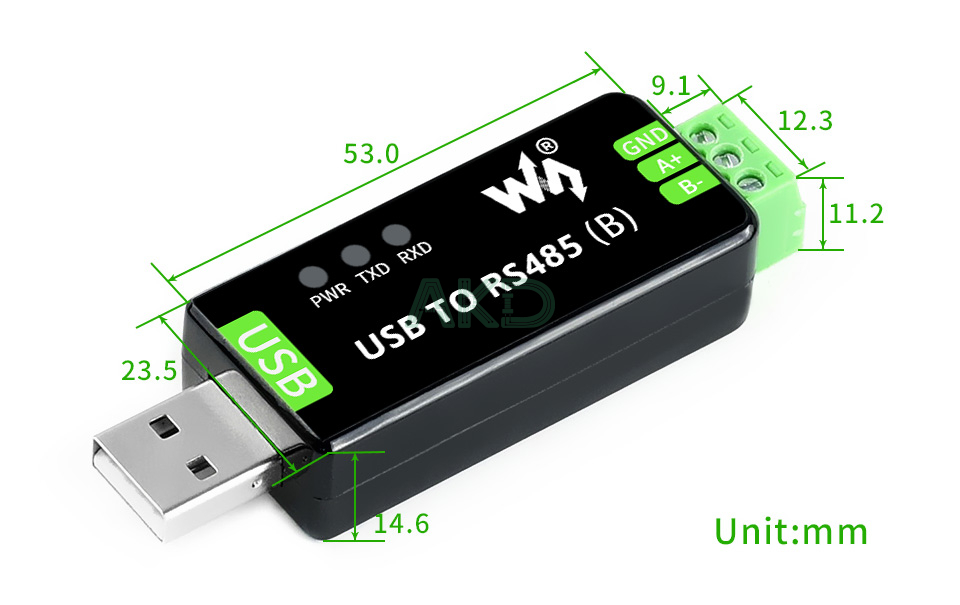

Kích thước

Tài liệu tham khảo: http://www.waveshare.com/wiki/USB_TO_RS485_(B)
