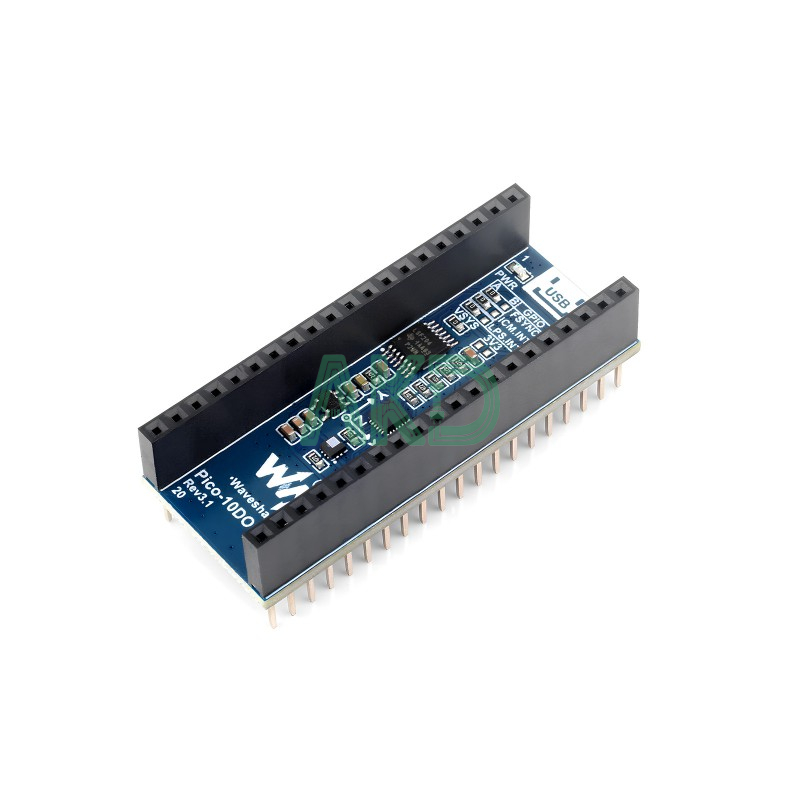

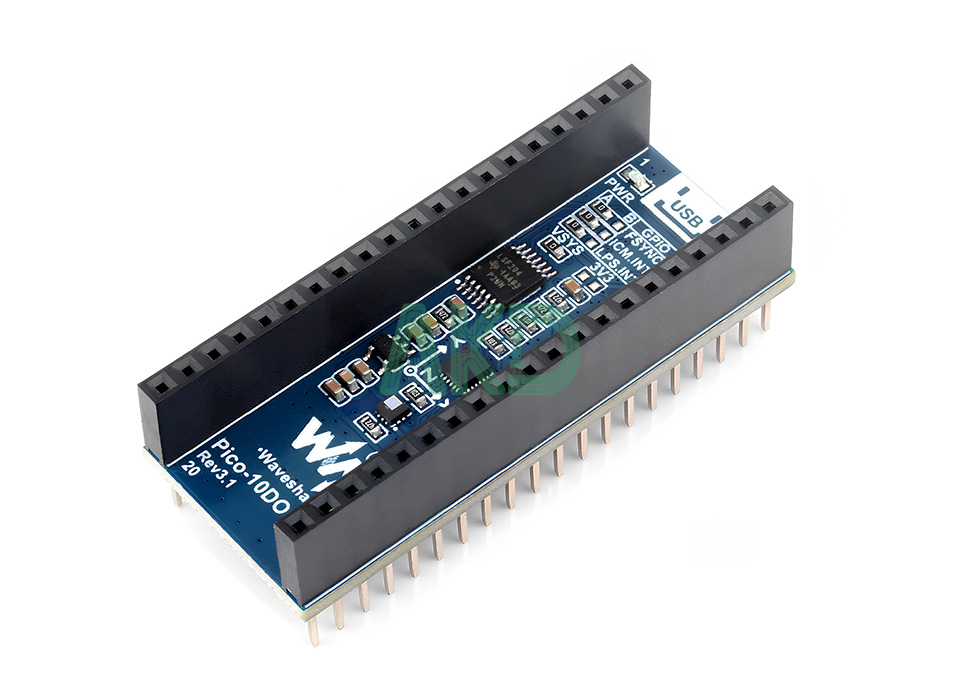

Mô-đun cảm biến IMU 10-DOF cho Raspberry Pi Pico, tích hợp chip ICM20948 và LPS22HB

Mô-đun cảm biến IMU 10-DOF cho Raspberry Pi Pico, tích hợp chip ICM20948 và LPS22HB là một module cảm biến 10-DOF (Degrees of Freedom) được thiết kế tối ưu cho Raspberry Pi Pico và các nền tảng nhúng tương thích. Sản phẩm tích hợp bộ cảm biến chuyển động 9 trục và cảm biến áp suất khí quyển, giúp thu thập dữ liệu đa dạng về chuyển động, định hướng và môi trường.

Module này phù hợp cho các ứng dụng như robot điều khiển, định vị, điều khiển chuyển động, phân tích dao động, đo khí tượng nhỏ gọn và các dự án IoT cần cảm biến môi trường cùng chuyển động.

Module cảm biến IMU 10 bậc tự do (10-DOF) dành cho Raspberry Pi Pico

Tích hợp cảm biến chuyển động 9 trục ICM20948 và cảm biến áp suất khí quyển LPS22HB

Tính năng nổi bật của Mô-đun cảm biến IMU 10-DOF cho Raspberry Pi Pico

Mô-đun cảm biến IMU 10-DOF cho Raspberry Pi Pico, tích hợp nhiều cảm biến gồm con quay hồi chuyển, gia tốc kế, từ kế và cảm biến áp suất, giao tiếp thông qua I2C.

Khi kết hợp với Raspberry Pi Pico, mô-đun có thể dùng để thu thập các thông số môi trường như nhiệt độ, áp suất không khí hoặc phục vụ phát triển robot có khả năng nhận diện chuyển động, cử chỉ và định hướng.

• Header chuẩn cho Raspberry Pi Pico, tương thích với toàn bộ dòng Pico series
• Tích hợp chip ICM20948 (gyroscope 3 trục, accelerometer 3 trục, magnetometer 3 trục) hỗ trợ đo chuyển động, định hướng và từ trường
• Sử dụng cảm biến áp suất LPS22HB để đo áp suất khí quyển
• Cung cấp tài liệu phát triển và ví dụ lập trình (Raspberry Pi Pico C/C++ và MicroPython)

Thông số kỹ thuật

Thiết kế tối ưu cho Raspberry Pi Pico

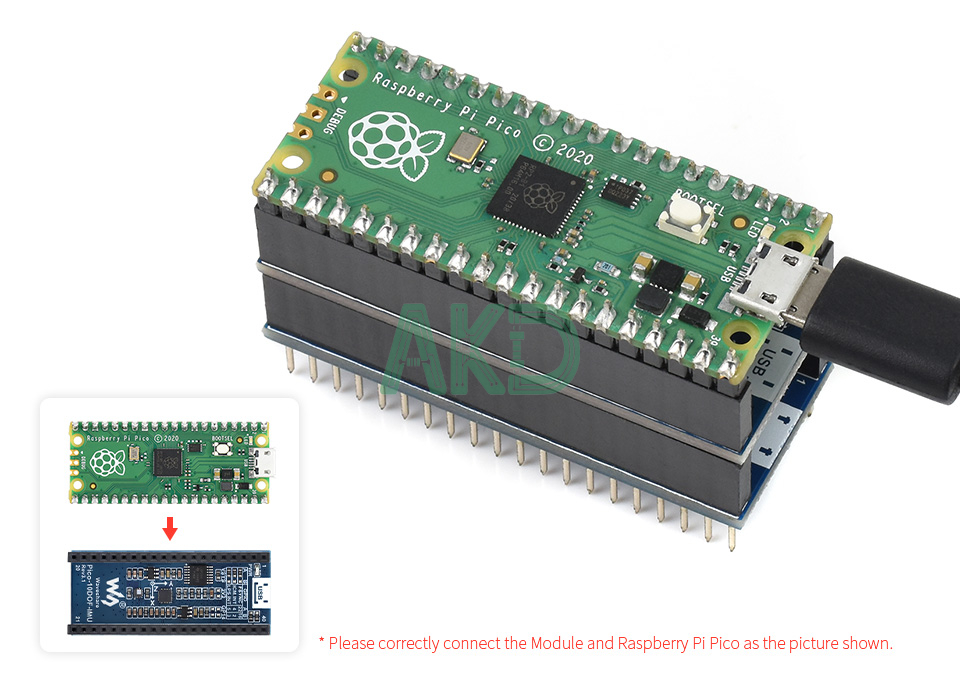

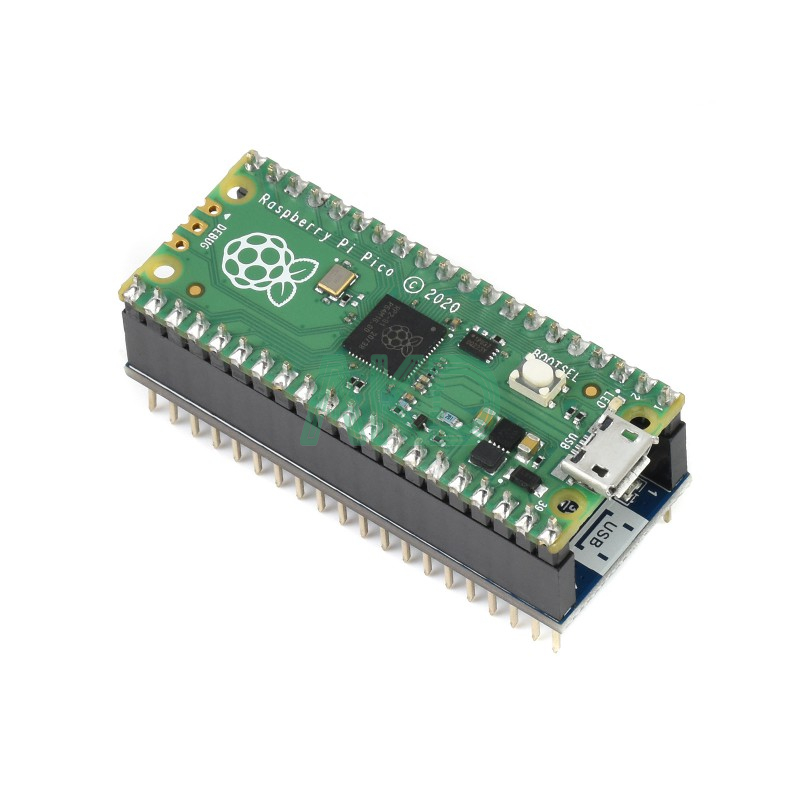

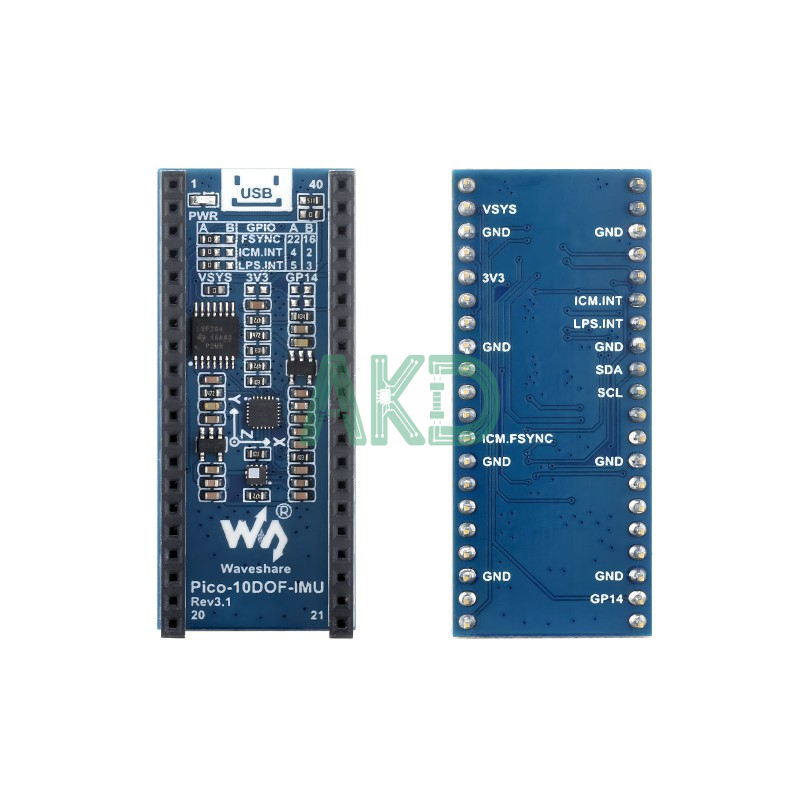

Mô-đun tích hợp sẵn header female chuẩn Raspberry Pi Pico, giúp cắm trực tiếp lên bo mà không cần dùng dây kết nối. Nhờ thiết kế stackable (xếp chồng), người dùng có thể bổ sung thêm nhiều mô-đun khác phía trên, tạo nên hệ thống gọn gàng và linh hoạt về tính năng.

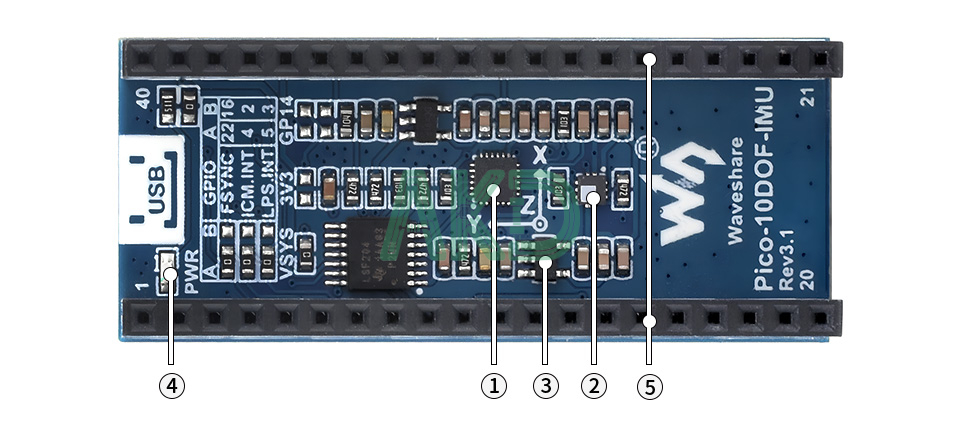

1. ICM20948 – Cảm biến chuyển động 9 trục, giao tiếp I2C

2. LPS22HB – Cảm biến áp suất khí quyển, giao tiếp I2C

3. RT9193-33 – Bộ ổn áp tuyến tính 3.3V

4. Đèn báo nguồn

5. Header Raspberry Pi Pico – Dùng để gắn trực tiếp vào Raspberry Pi Pico, thiết kế dạng stackable (xếp chồng)

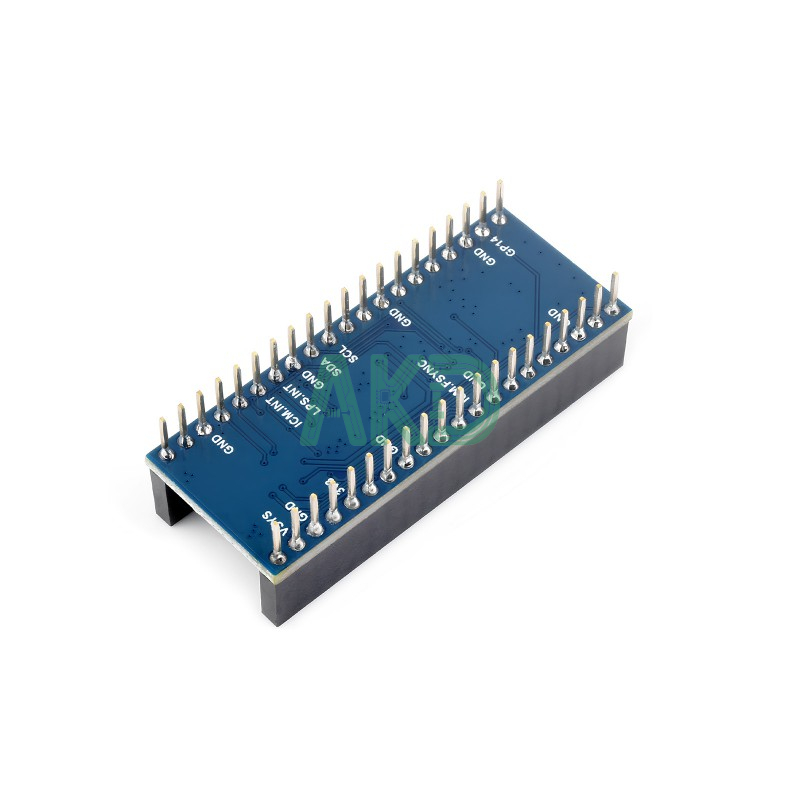

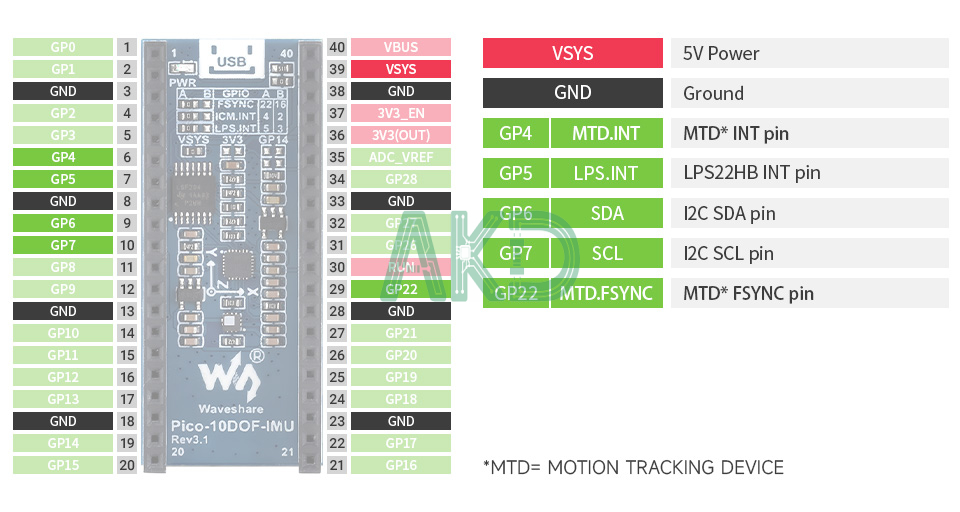

Pinout definition

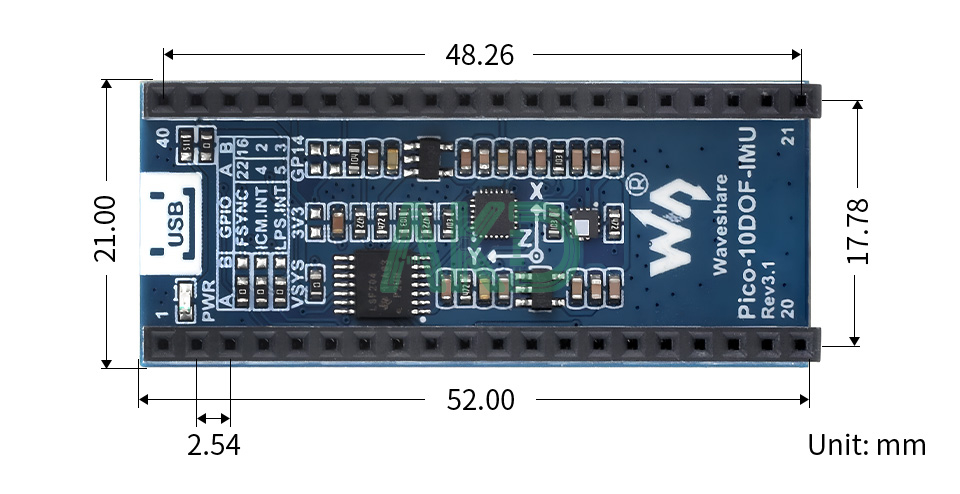

Kích thước

Các bạn có thể xem thêm tài liệu về sản phẩm tại đây.
