Module SIM7020E NB-IoT cho Raspberry Pi Pico – Phù hợp với Asia, Europe, Africa, Australia

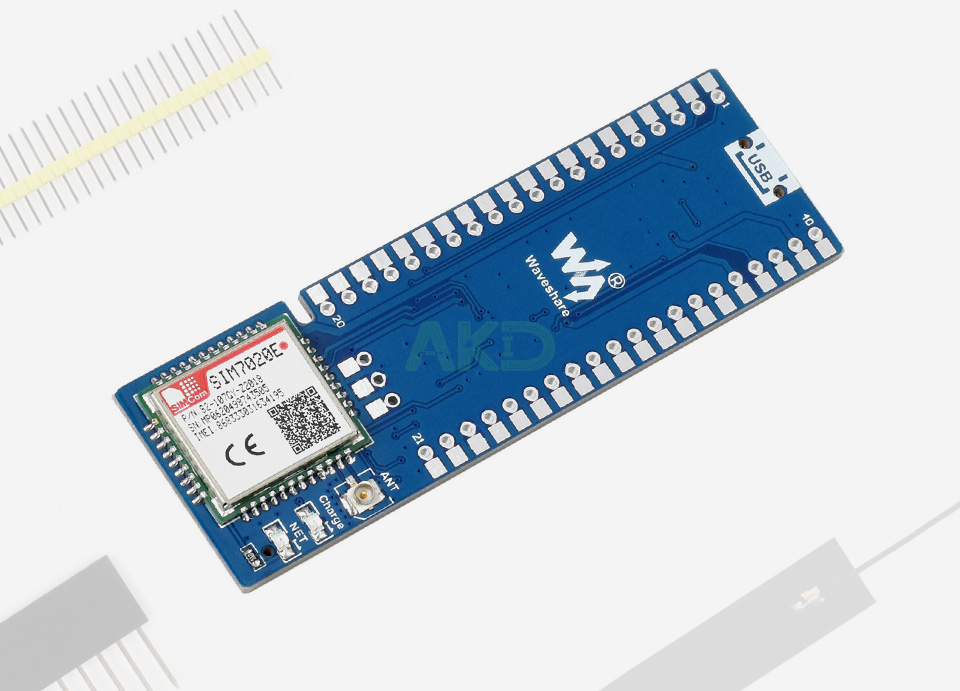

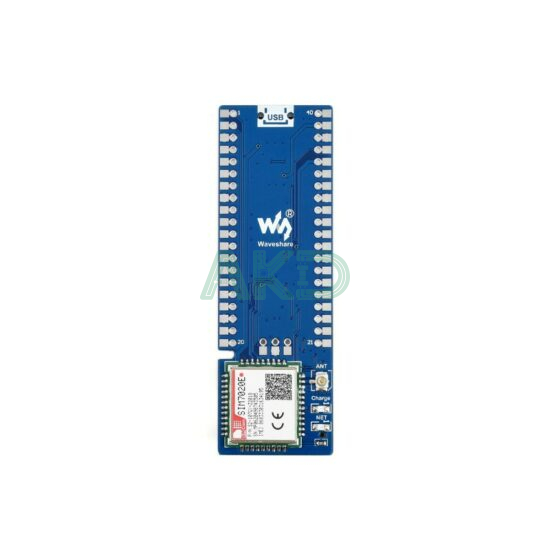

Module SIM7020E NB-IoT Cho Raspberry Pi Pico

Dải Tần B1/B3/B5/B8/B20/B28

Tính năng nổi bật của Module SIM7020E NB-IoT cho Raspberry Pi Pico

Module SIM7020E NB-IoT cho Raspberry Pi Pico là mô-đun NB-IoT (Narrowband Internet of Things) được thiết kế tối ưu để hoạt động cùng Raspberry Pi Pico. Sản phẩm hỗ trợ đa băng tần NB-IoT, điều khiển thông qua giao tiếp lệnh AT nối tiếp và tương thích với nhiều giao thức truyền thông như HTTP, MQTT, LWM2M, COAP, v.v.

Nhờ đặc tính độ trễ thấp, tiêu thụ năng lượng thấp, chi phí triển khai hợp lý và vùng phủ sóng rộng, mô-đun này đặc biệt phù hợp cho các ứng dụng IoT như đồng hồ đo thông minh, theo dõi tài sản và giám sát từ xa.

• Header chuẩn Raspberry Pi Pico, tương thích và hỗ trợ đầy đủ các phiên bản Raspberry Pi Pico.
• Giao tiếp UART với cơ chế điều khiển bằng lệnh AT, hỗ trợ đa dạng giao thức truyền thông và khả năng kết nối với nhiều nền tảng đám mây.
• Tích hợp đầu nối pin Li-Po 3.7V cùng mạch sạc, cho phép cấp nguồn bằng pin Li-Po sạc ngoài và hỗ trợ sạc lại trực tiếp.
• Trang bị hai đèn LED giúp giám sát và nhận biết trạng thái hoạt động của mô-đun.

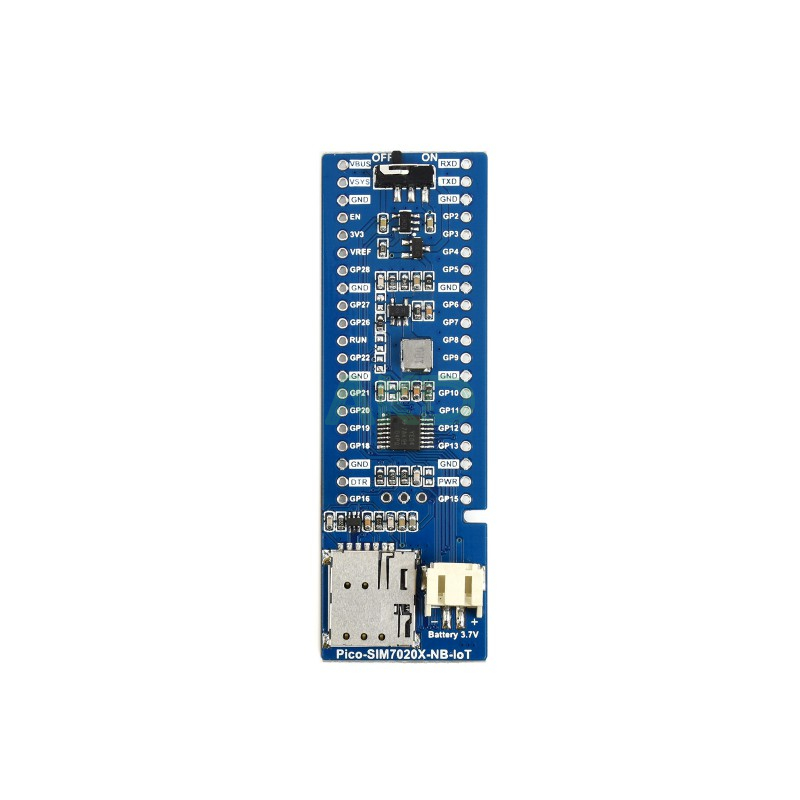

• Khe cắm thẻ SIM Nano tích hợp, tương thích với thẻ NB-IoT.
• Cung cấp đầy đủ tài nguyên phát triển và tài liệu hướng dẫn sử dụng, bao gồm các ví dụ lập trình MicroPython.

Thống số kỹ thuật

Danh mục	Thông số
Khu vực sử dụng	Asia, Europe, Africa, Australia
Dải tần
NB-IoT	LTE-FDD: B1/B3/B5/B8/B20/B28
Cat-M	N/A
2G	N/A
GNSS	N/A
Tốc độ dữ liệu
NB-IoT (Kbps)	26.15 (DL) / 62.5 (UL)
Cat-M (Kbps)	N/A
2G (Kbps)	N/A
Khác
Giao thức truyền thông	TCP / UDP / HTTP / HTTPS / TLS / DTLS / PING / LWM2M / COAP / MQTT…
Cung cấp điện	Pin Li-po bên ngoài HOẶC cổng USB Raspberry Pi Pico
Giao diện pin	3.7V – 4.V
Logic Level	3.3V
Module standalone current	Idle mode: 5.6mA
	Sleep mode: 0.4mA
	PSM mode: 3.4uA
Audio input/output	N/A
Indicator	NET: network indicator Charge: recharge indicator
Switch	Li-po battery power supply switch
SIM card	NB card (1.8V / 3V)
Antenna connector	LTE
Dimensions	73.5 × 24.00mm

Tương thích Header Raspberry Pi Pico

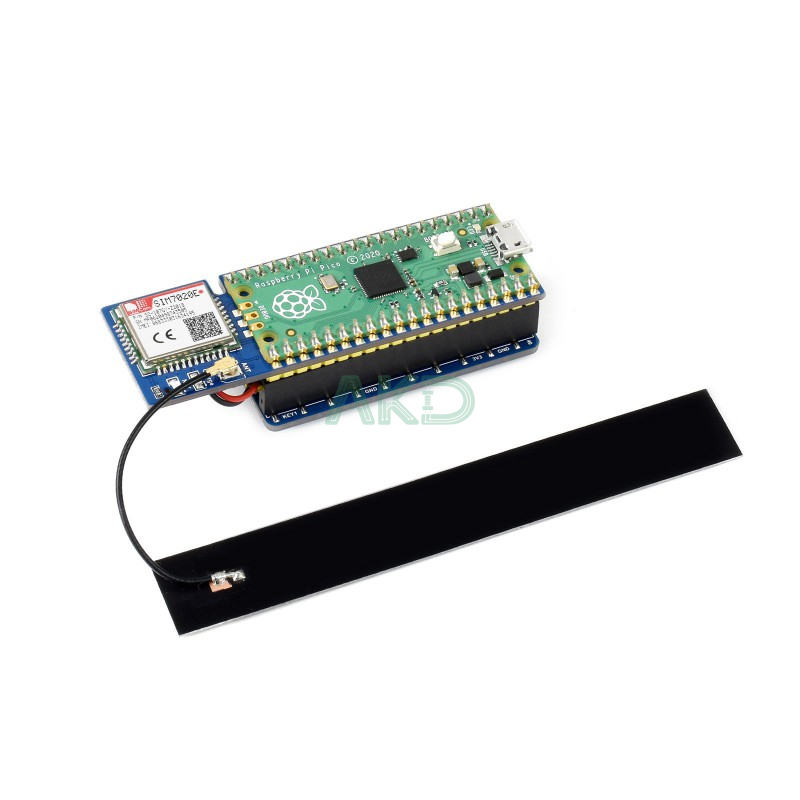

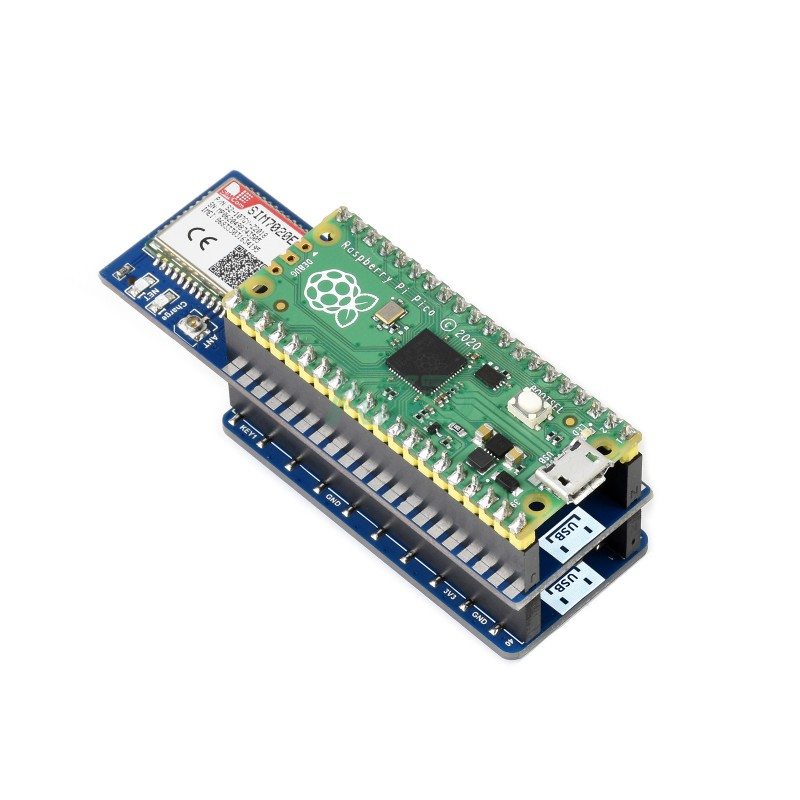

Bo mạch Raspberry Pi Pico có thể được dán trên bề mặt (bên trái) hoặc gắn qua các chân header (bên phải)

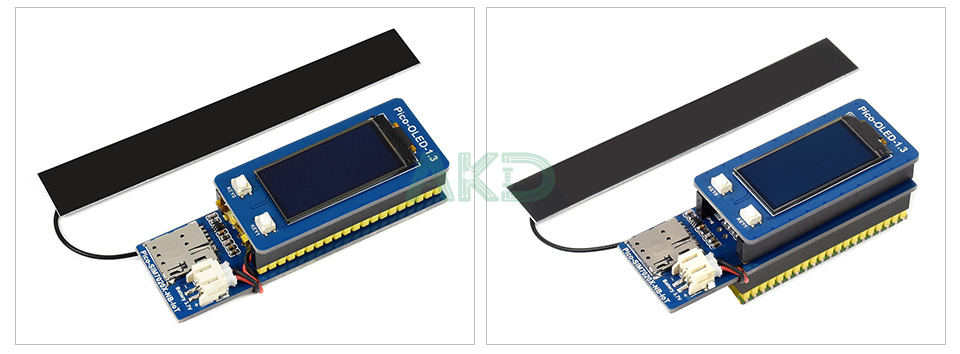

Nó cũng có thể kết nối các module mở rộng hoặc antena



Lưu ý: Mạch Raspberry Pi Pico chưa bao gồm trong bộ sản phẩm.

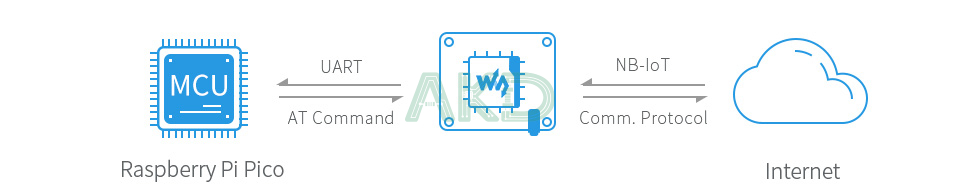

Kết nối đám mây

Hỗ Trợ Các Giao Thức Truyền Thông Bao Gồm: TCP / UDP / HTTP / HTTPS / MQTT / LWM2M / COAP / TLS



Ứng dụng ví dụ

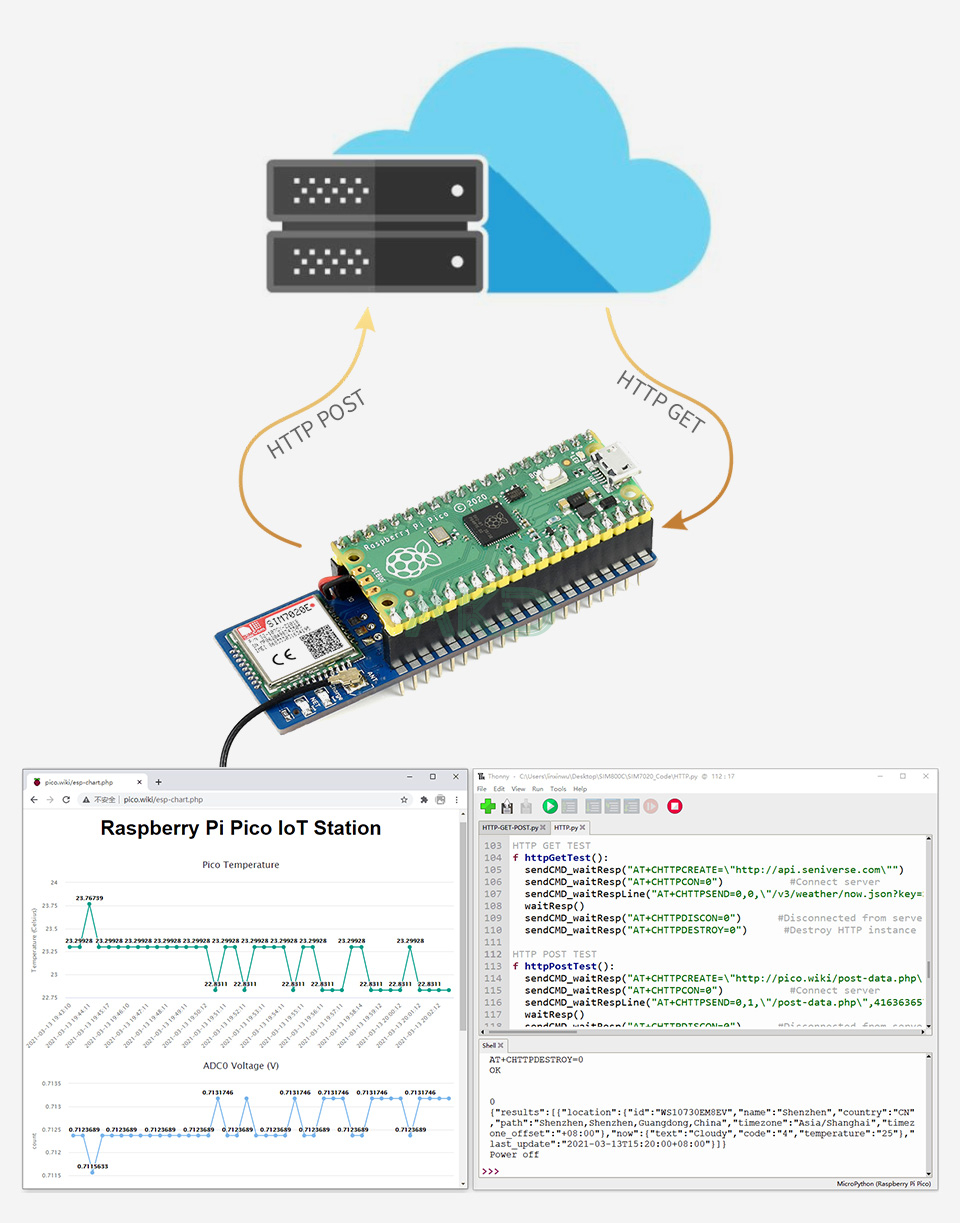

Thông qua kết nối mạng NB-IoT, Raspberry Pi Pico có thể truy xuất dữ liệu thời tiết bằng phương thức HTTP GET và gửi thông tin nhiệt độ lên máy chủ thông qua HTTP POST, sau đó hiển thị dữ liệu này theo thời gian thực trên trang web.

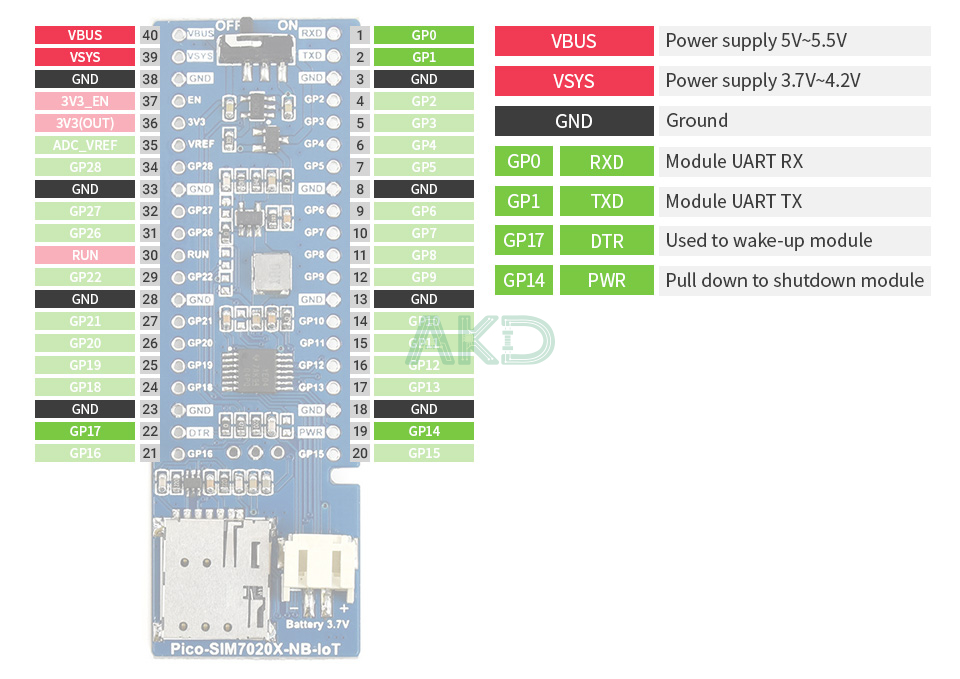

Sơ đồ chân

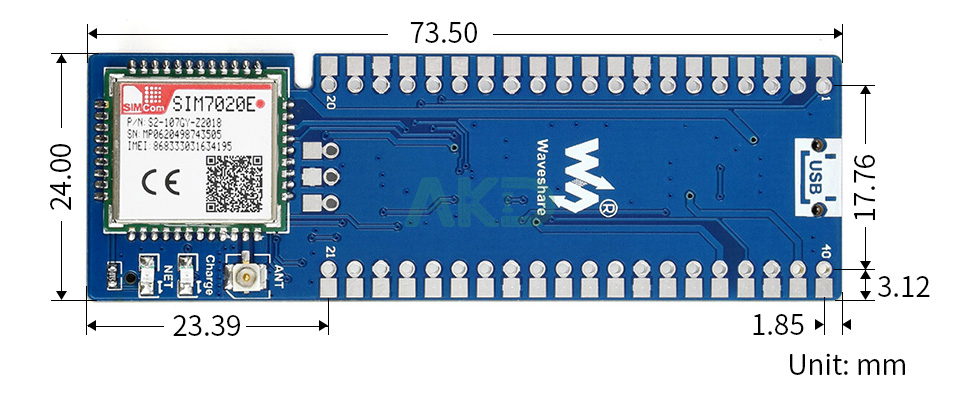

Kích thước



Tài liệu kỹ thuật: http://www.waveshare.com/wiki/Pico-SIM7020E-NB-IoT
