Module cảm biến bụi Dust Sensor WaveShare

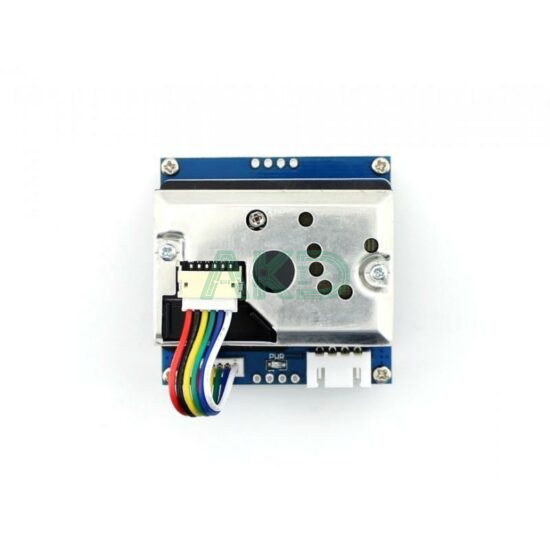

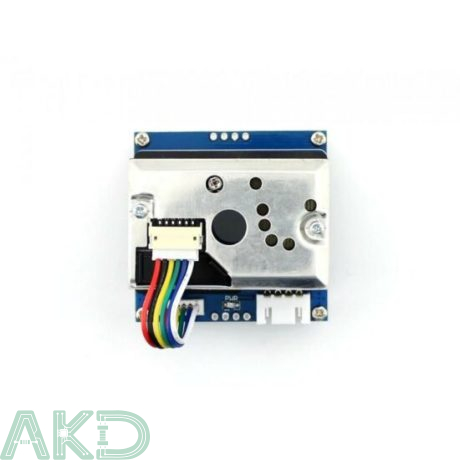

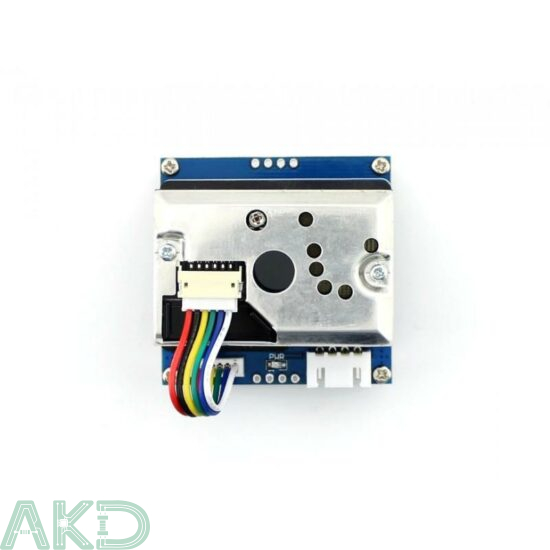

Module cảm biến bụi Dust Sensor Waveshare – Giám sát không khí một cách đơn giản

• Cảm biến Sharp GP2Y1010AU0F được tích hợp sẵn trên bo mạch, có khả năng nhận diện các hạt bụi mịn với kích thước trên 0,8 µm, điển hình như khói thuốc.
• Hoạt động với mức tiêu thụ điện năng thấp, xuất tín hiệu điện áp dạng analog và giá trị đầu ra tỷ lệ tuyến tính với nồng độ bụi.
• Trang bị mạch tăng áp tích hợp, cho phép tương thích với nhiều mức nguồn cấp khác nhau.

Thông số kỹ thuật module cảm biến bụi Dust Sensor Waveshare

• Độ nhậy : 0.5V/(100μg/m3)
• Dải đo : 500μg/m3
• Nguồn cung cấp : 2.5V~5.5V
• Dòng điện hoạt động : 20mA(max)
• Nhiệt độ hoạt động : -10℃~65℃
• Nhiệt độ lưu trữ : -20℃~80℃
• Tuổi thọ : 5 năm
• Kích thước : 63.2mm×41.3mm×21.1mm
• Kích thước lỗ lắp : 2.0mm
• Kích thước lỗ khí : 9.0mm

Ứng dụng cảm biến bụi trong thực tế

• Máy lọc không khí
• Điều hòa
• Giám sát không khí
• Máy dò PM2.5

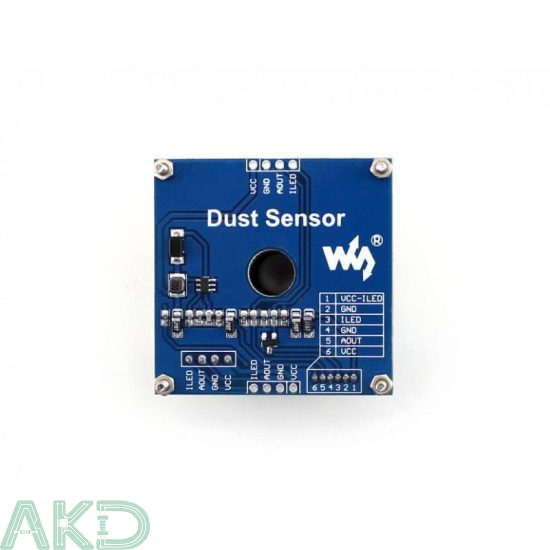

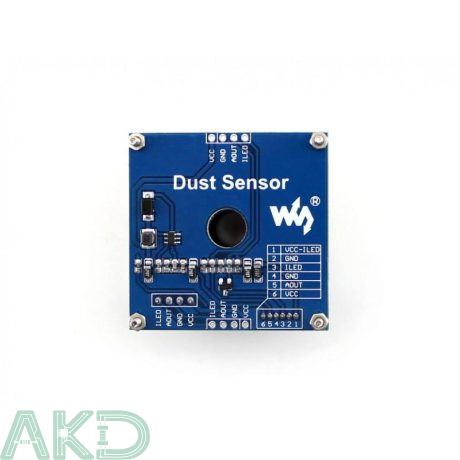

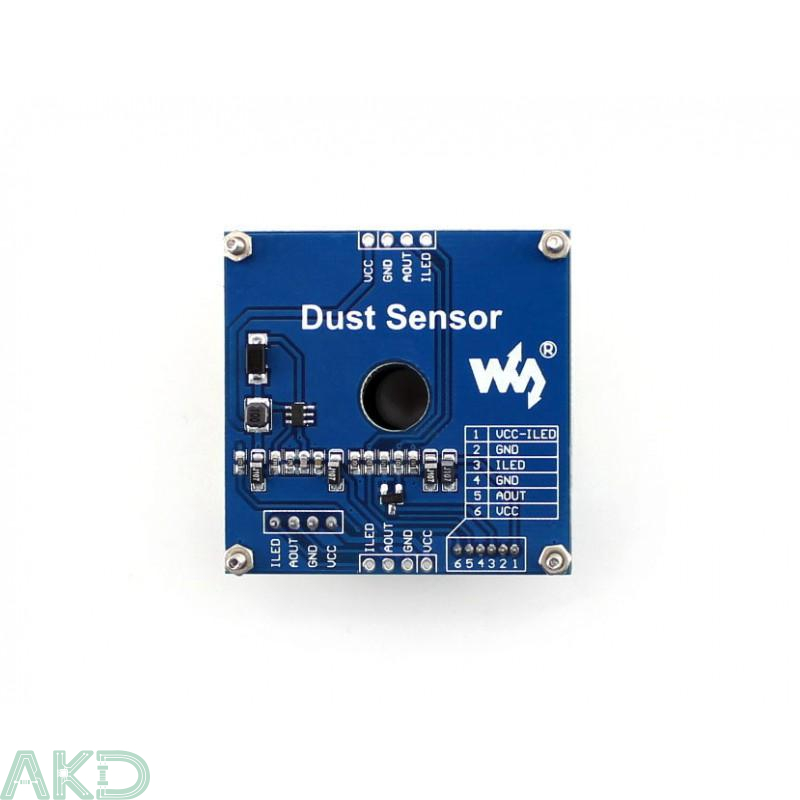

Cách sử dụng module cảm biến bụi Dust Sensor Waveshare

• Trong trường hợp làm việc với MCU
• VCC ↔ 2.5V ~ 5.0V
• GND ↔ GND
• AOUT ↔ MCU.IO (analog output)
• ILED ↔ MCU.IO (module driving pin)

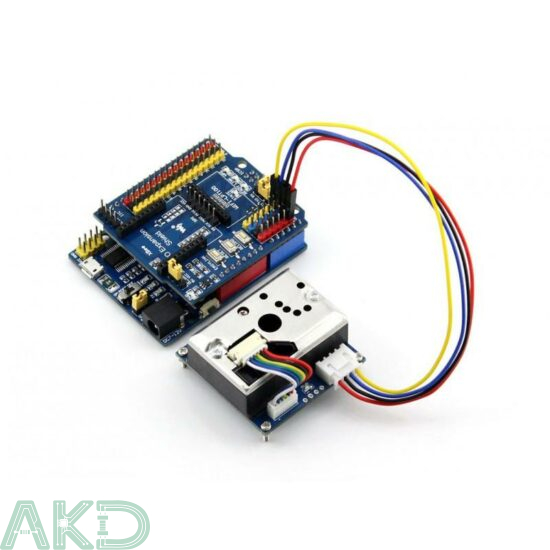

Hình ảnh sử dụng

Như trong hình, bạn có thể thêm các đầu pin phía dưới (không được hàn theo mặc định) để dễ dàng kết nối mô-đun với board mạch dùng cho ứng dụng của bạn.

Tài liệu kỹ thuật: http://www.waveshare.com/wiki/Dust_Sensor

Bài hướng dẫn kết nối và chạy thử cảm biến: https://akd.vn/su-dung-cam-bien-bui-dust-sensor-tren-raspberry-pi-thong-qua-adapter-arpi600-16454.pi
