Tính năng nổi bật của Module RTC Raspberry Pi Pico – chip DS3231
Pico-RTC-DS3231 là mô-đun RTC dành riêng cho Raspberry Pi Pico, tích hợp chip thời gian thực DS3231 có độ chính xác cao và giao tiếp qua I2C. Thiết kế dạng xếp chồng (stackable) cho phép mở rộng thêm nhiều cảm biến khác khi cần.
- Header chuẩn cho Raspberry Pi Pico, tương thích với toàn bộ dòng Pico series
- Sử dụng chip RTC DS3231 độ chính xác cao, kèm khe pin dự phòng
- Hỗ trợ đếm giây, phút, giờ, ngày, tháng, thứ và năm, có tính năng bù năm nhuận đến 2100
- Cho phép lựa chọn định dạng giờ 24h hoặc 12h kèm chỉ báo AM/PM
- Tích hợp 2 báo thức có thể lập trình
- Cung cấp tài liệu phát triển và hướng dẫn sử dụng (C/C++ và MicroPython cho Raspberry Pi Pico)
Thông số kỹ thuật của Module RTC Raspberry Pi Pico – chip DS3231
| Điện áp hoạt động | 3.3V |
| Điện áp pin dự phòng | 2.3V ~ 5.5V |
| Nhiệt độ hoạt động | -40°C ~ +85°C |
| Mức tiêu thụ điện năng | 100nA (duy trì dữ liệu và thông tin thời gian) |

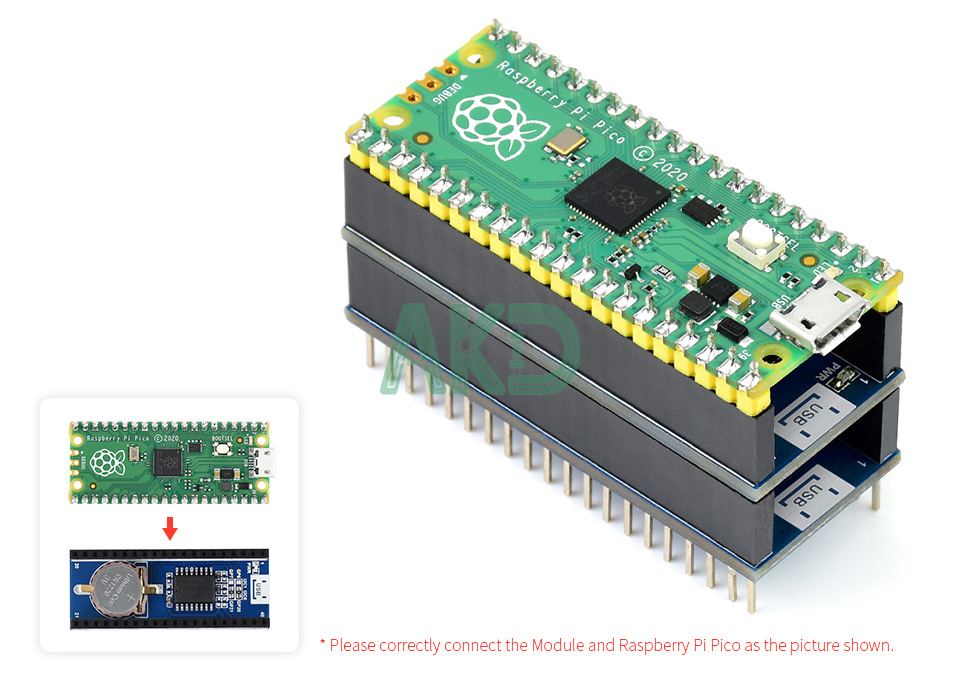

Tương thích với header Raspberry Pi Pico
- Được trang bị sẵn header female, có thể cắm trực tiếp lên Raspberry Pi Pico.

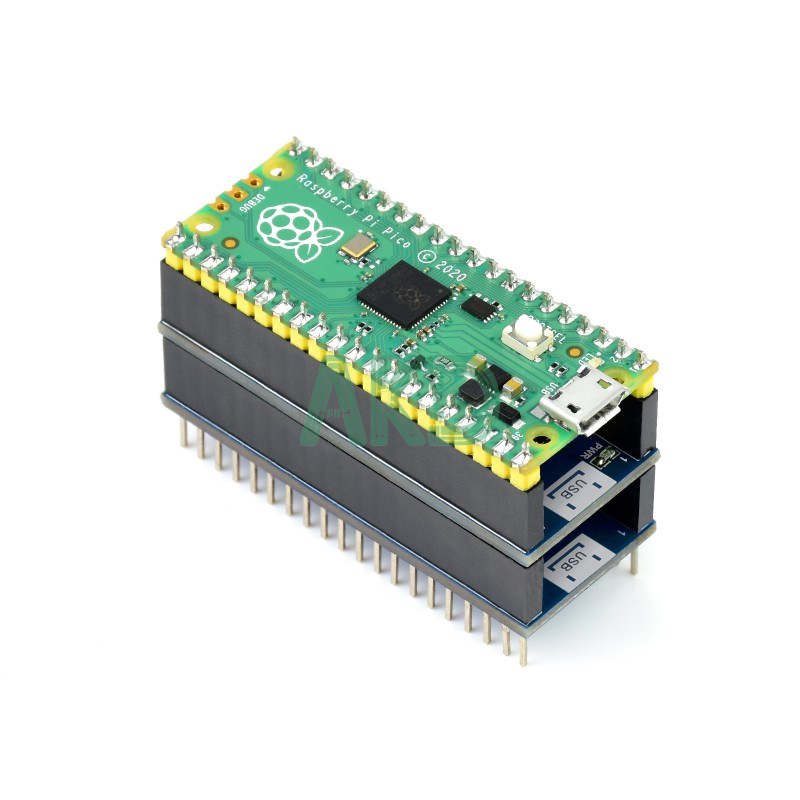

- Thiết kế dạng xếp chồng hỗ trợ mở rộng nhiều module.

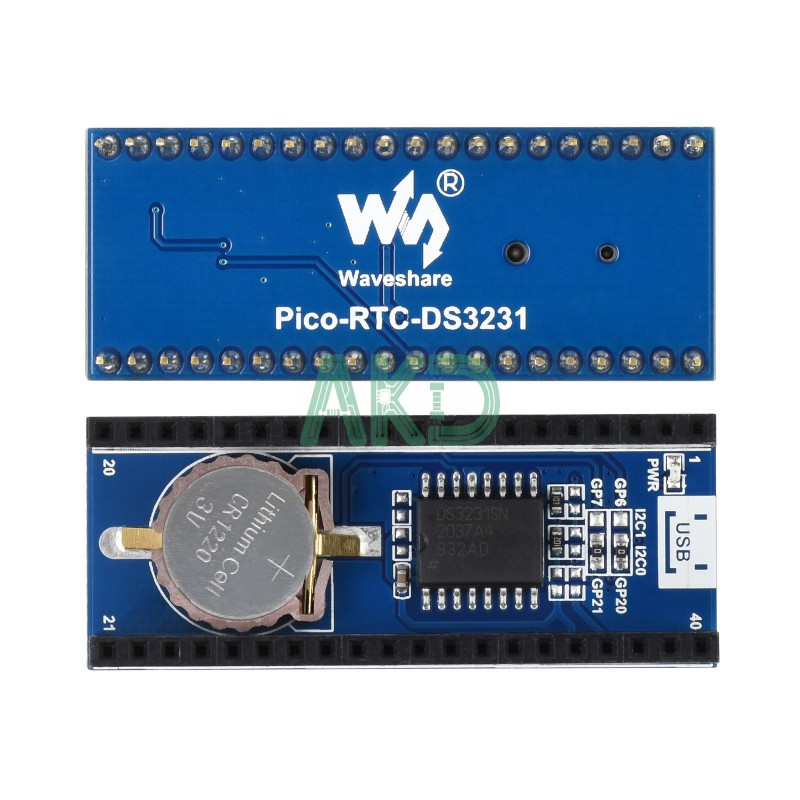

Trên bo mạch gồm có:

-
DS3231 – Chip RTC (đồng hồ thời gian thực) độ chính xác cao, giao tiếp I2C
-
Pin dự phòng RTC – Hỗ trợ pin cúc áo CR1220
-
Đèn báo nguồn – Kích hoạt bằng cách hàn điện trở 0Ω trên jumper, mặc định tắt
-
Header Raspberry Pi Pico – Dùng để gắn trực tiếp vào Raspberry Pi Pico, thiết kế dạng stackable (xếp chồng)

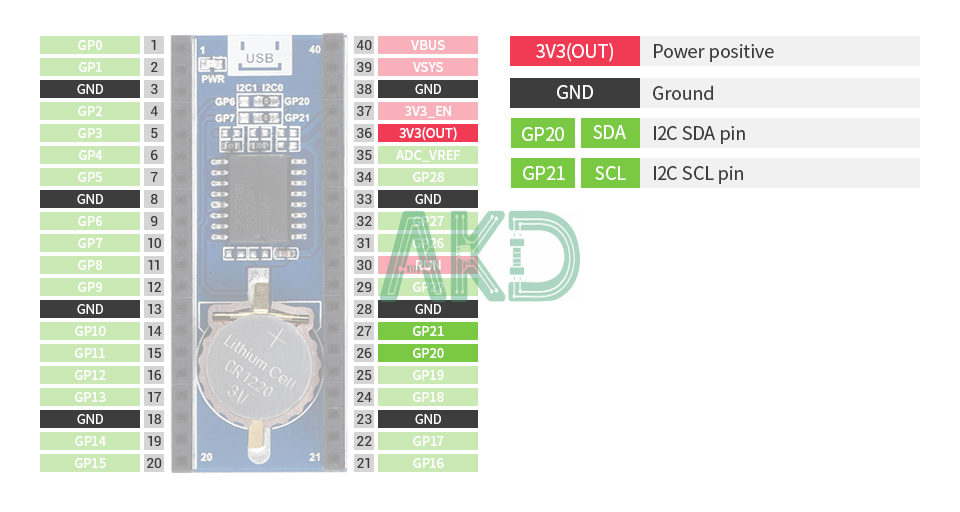

Pinout definition

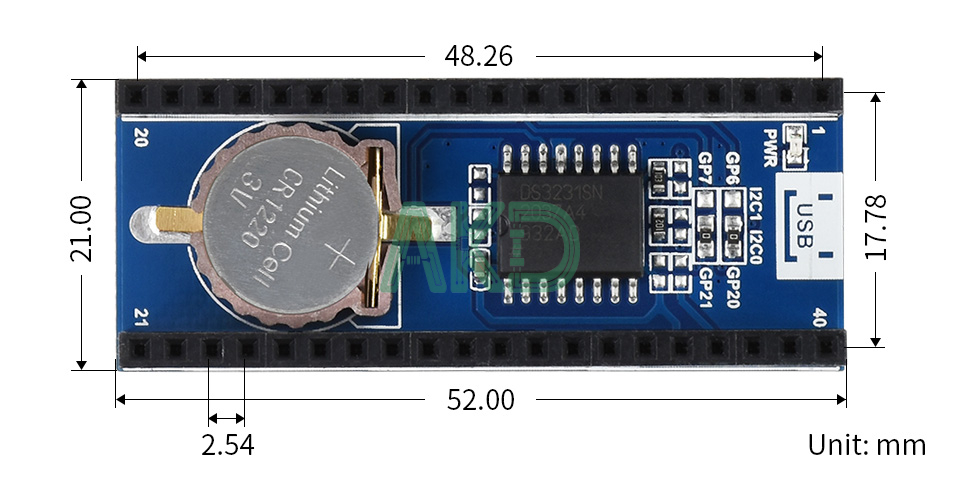

Kích thước sản phầm Module RTC Raspberry Pi Pico – chip DS3231

Các bạn có thể xem thêm tài liệu về sản phẩm tại đây.
