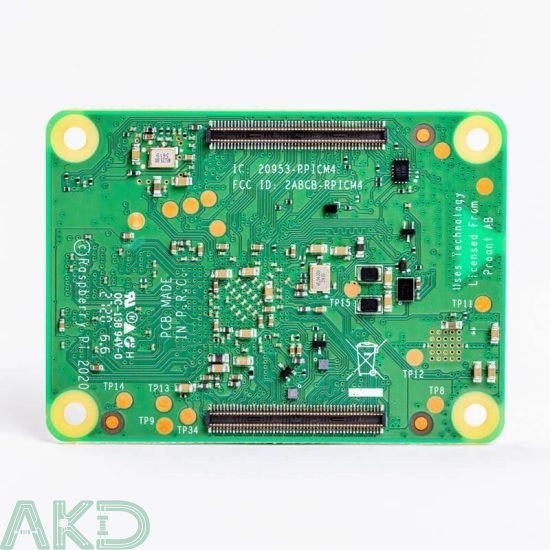

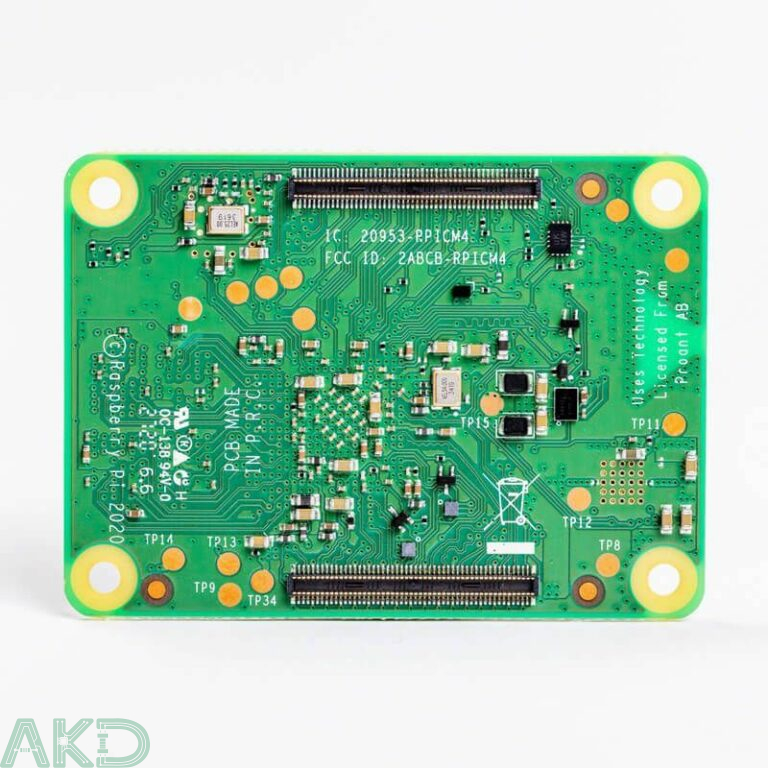

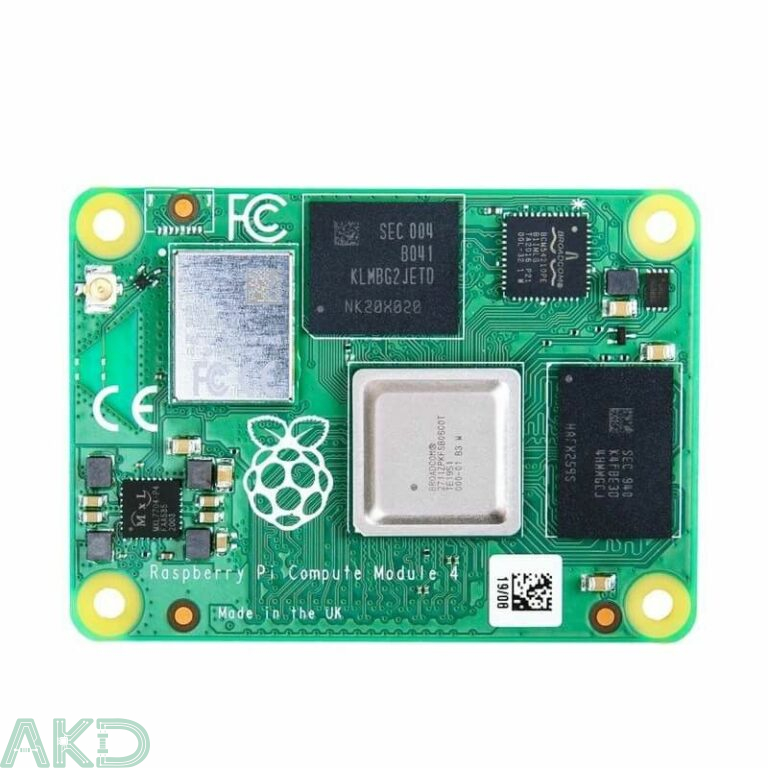

Raspberry Pi Compute Module 4 (CM4) Wireless

Raspberry Pi Compute Module 4 Wireless là module máy tính nhúng hiệu năng cao được thiết kế bởi Raspberry Pi Foundation, kế thừa sức mạnh xử lý của dòng Raspberry Pi 4 Model B nhưng dưới dạng mô-đun nhỏ gọn phù hợp tích hợp vào các hệ thống nhúng, thiết bị IoT và sản phẩm thương mại.

Module này tích hợp Wi-Fi (2.4 GHz & 5 GHz) và Bluetooth 5.0 ngay trên bo mạch, giúp triển khai ứng dụng không dây dễ dàng mà không cần adapter rời. Đây là lựa chọn lý tưởng cho các kỹ sư và nhà phát triển muốn kết hợp hiệu năng xử lý, kết nối không dây và kích thước nhỏ trong một nền tảng duy nhất.

Raspberry Pi Compute Module 4 Wireless cung cấp nhiều tùy chọn về RAM và bộ nhớ eMMC Flash, từ tùy chọn RAM 2 GB đến 8 GB và bộ nhớ eMMC 8 GB, 16 GB hoặc 32 GB, giúp tối ưu hiệu năng và dung lượng lưu trữ cho từng ứng dụng cụ thể.

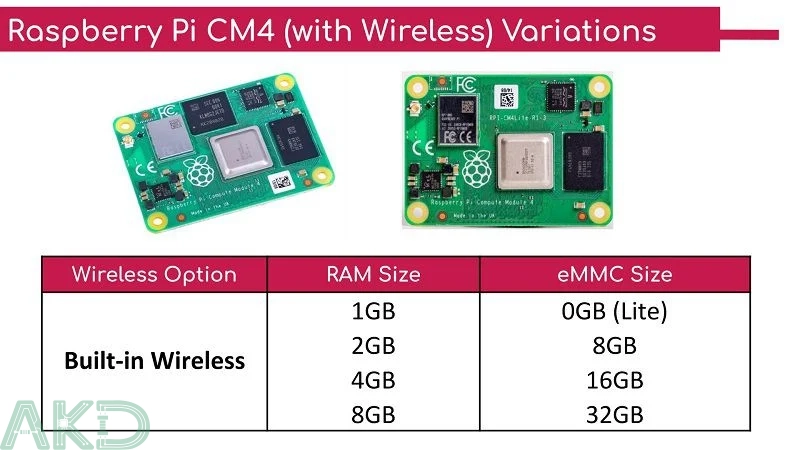

Bảng dưới đây tổng hợp các phiên bản CM4 tích hợp Wifi & Bluetooth

Lưu ý: Phiên bản CM4 Lite không có eMMC đi kèm, vì vậy bạn sẽ cần cài HĐH lên thẻ nhớ Micro SD (gắn lên IO Board) để khởi động.

Và dĩ nhiên, đi kèm với CM4 thì hãng Raspberry Pi cũng giới thiệu CM4 IO Board hoặc bo mạch CM4 IO Board Maker để người dùng có thể sử dụng các cổng kết nối vào bo mạch

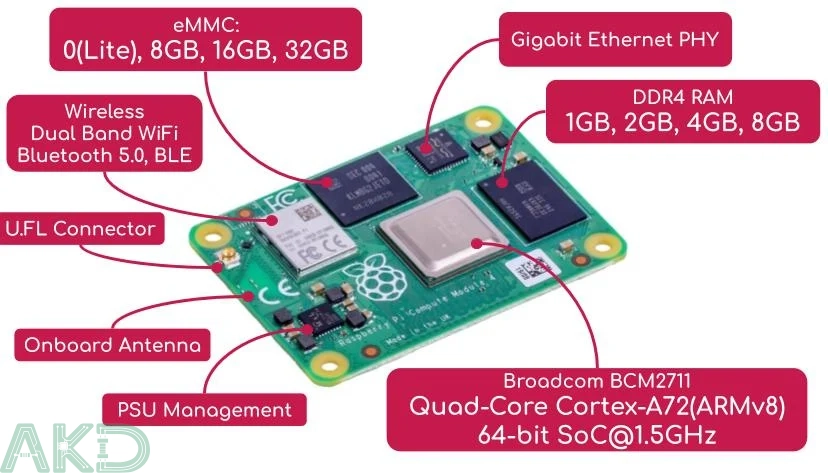

Tính năng và thông số kỹ thuật CM4 Wireless

• Vi xử lý: Broadcom BCM2711, Lõi tứ Cortex-A72 (ARM v8) 64-bit SoC @ 1.5GHz
• H.265 (HEVC) (có thể decode 4kp60), H.264 (có thể decode 1080p60, encode 1080p30 )
• OpenGL ES 3.0
• RAM:  8GB LPDDR4-3200 SDRAM
• Bộ nhớ eMMC: 8GB eMMC Flash
  • Băng thông tối đa của eMMC là 100MBytes/s (nhanh hơn 4 lần so với phiên bản CM trước)
• Tích hợp module radio:
  ◦ WiFi 2 kênh: 2.4 GHz, 5.0 GHz IEEE 802.11 b/g/n/ac
  ◦ Bluetooth 5.0, BLE
  ◦ Có thể chọn sử dụng anten PCB hoặc anten rời (qua phần mềm)
• Gigabit Ethernet PHY, hỗ trợ IEEE 1588
• 1 x PCIe 1-lane Host, Gen 2 ( 5Gbps )
• 1 x Cổng USB 2.0 ( tốc độ cao )
• 28 x user GPIO hỗ trợ tín hiệu 3.3V hoặc 1.8V
  • 6 x UART
  • 6 x I²C
  • 5 x SPI
  • 1 x SDIO interface
  • 1 x DPI (Parallel RGB Display)
  • 1 x PCM
  • Lên tới kênh 2 x PWM
  • Lên tới 3 x GPCLK outputs
• 2 x cổng HDMI 2.0 (hỗ trợ 4kp60)
• MIPI DSI:
  • 1 x 2-lane MIPI DSI display port
  • 1 x 4-lane MIPI DSI display port
• MIPI CSI-2:
  • 1 x 2-lane MIPI CSI camera port
  • 1 x 4-lane MIPI DSI camera port
• 1 x SDIO 2.0 (chỉ có trên CM4Lite)
• Nguồn điện đầu vào +5VDC
• Kích thước nhỏ 55mm x 40mm x 4.7mm với lỗ gắn 4 x M2.5

Tài liệu về CM4 Wireless

• Compute Module 4 Product Brief
• Compute Module 4 datasheet
• Compute Module 4 STEP file
• Compute Module 4 Lite (without eMMC) STEP file
• CM4 IO board datasheet
• Video Cách flash Raspberry Pi OS lên bộ nhớ eMMC của Compute Module 4 với usbboot, bởi Jeff Geerling
• BCM2711 (Processor SoC) Peripherals
• Raspberry Pi Getting Started bởi raspberrypi.org
• Raspberry Pi Projects and tutorials
