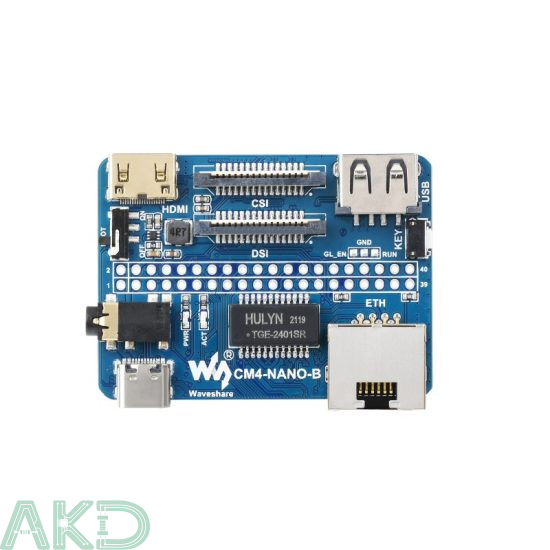

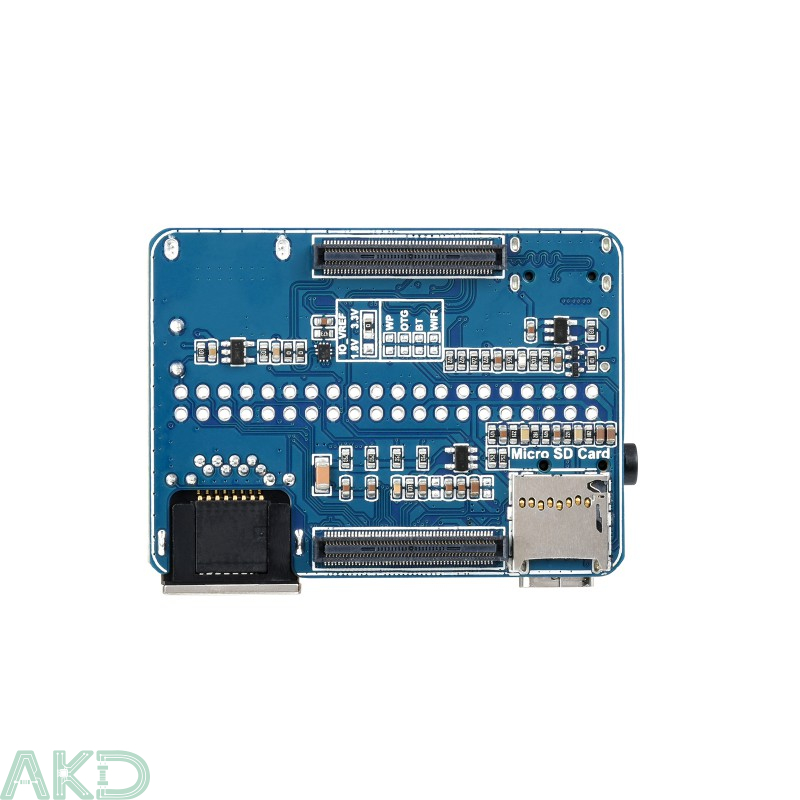

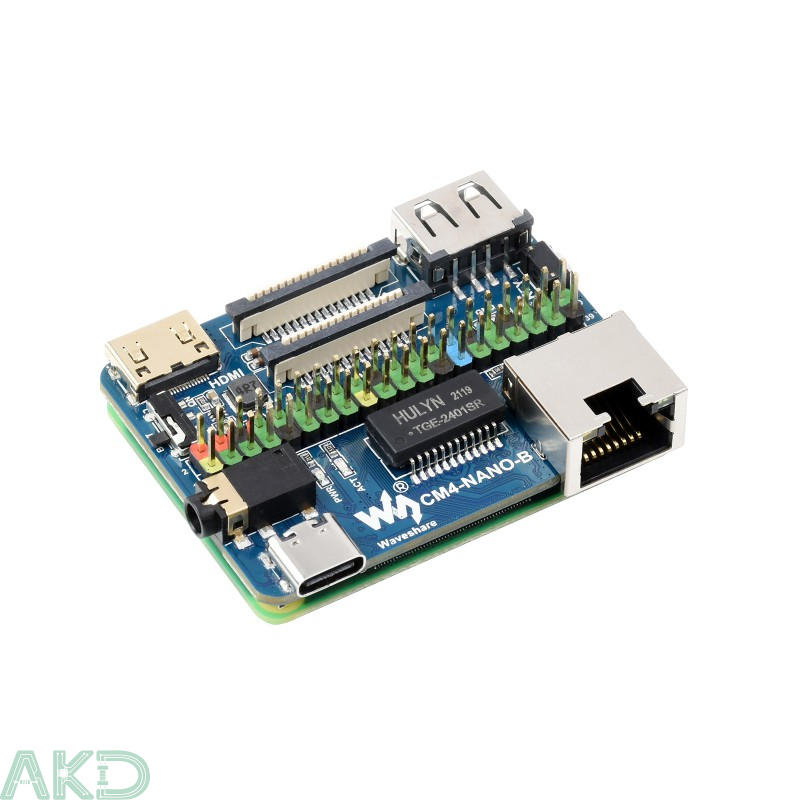

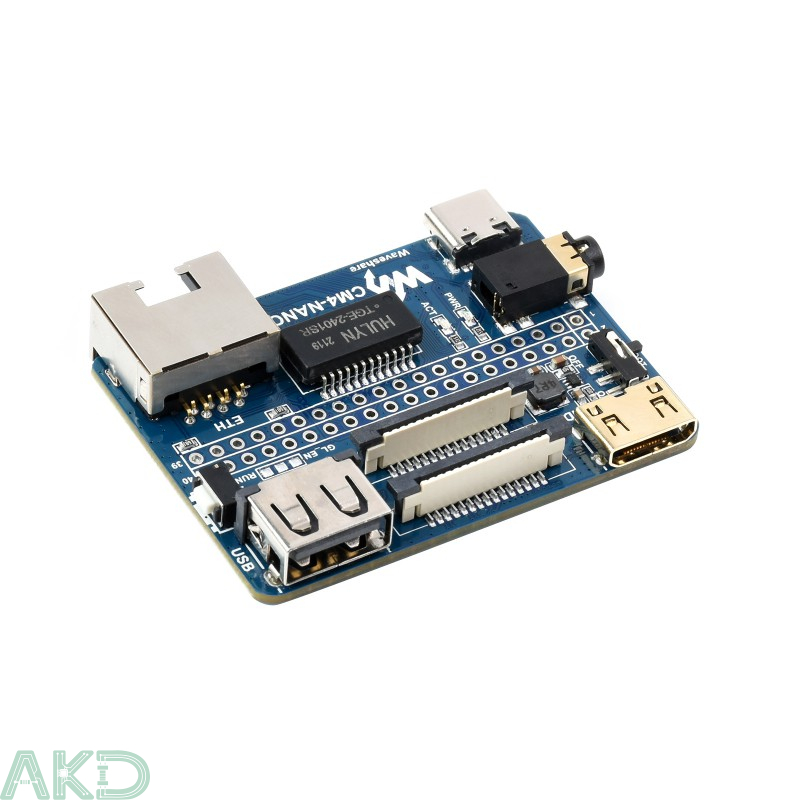

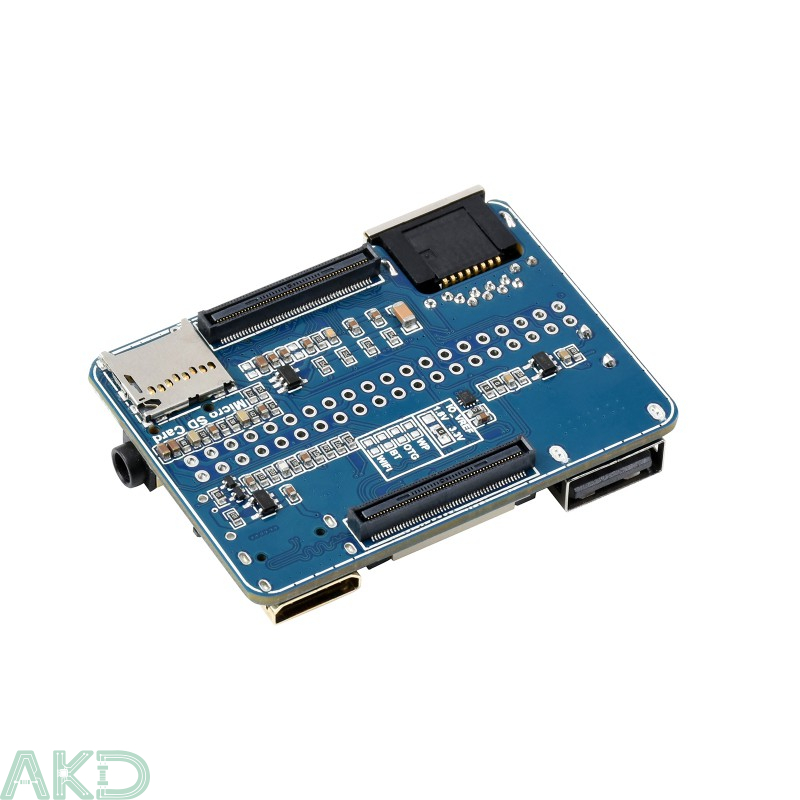

Bo mạch Nano Base (B) cho Raspberry Pi Compute Module 4

Bo mạch Nano Base (B) cho Raspberry Pi Compute Module 4

Phù hợp cho việc thử nghiệm Raspberry Pi CM4 hoặc tích hợp trực tiếp vào các sản phẩm hoàn chỉnh.

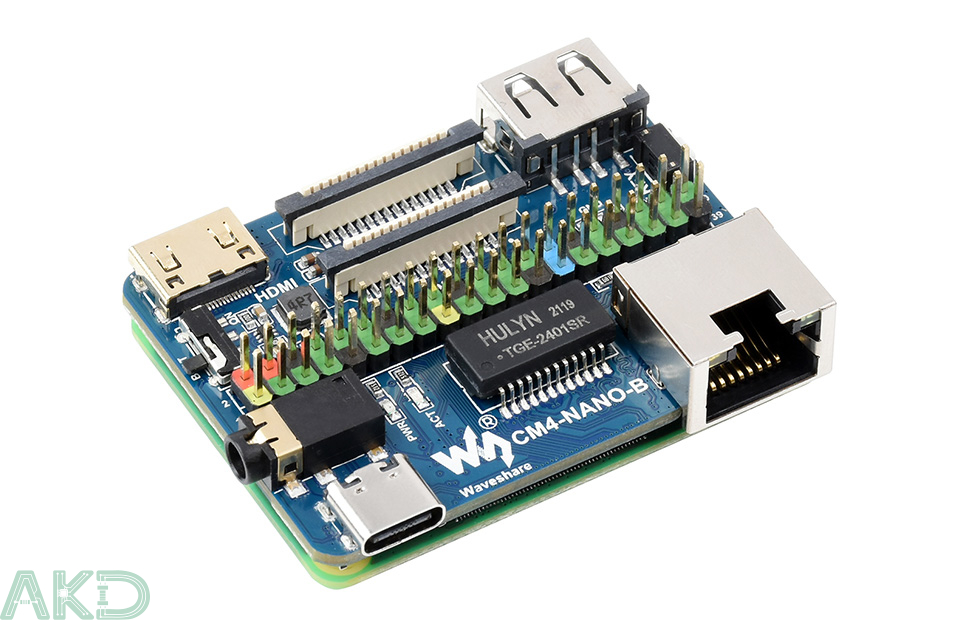

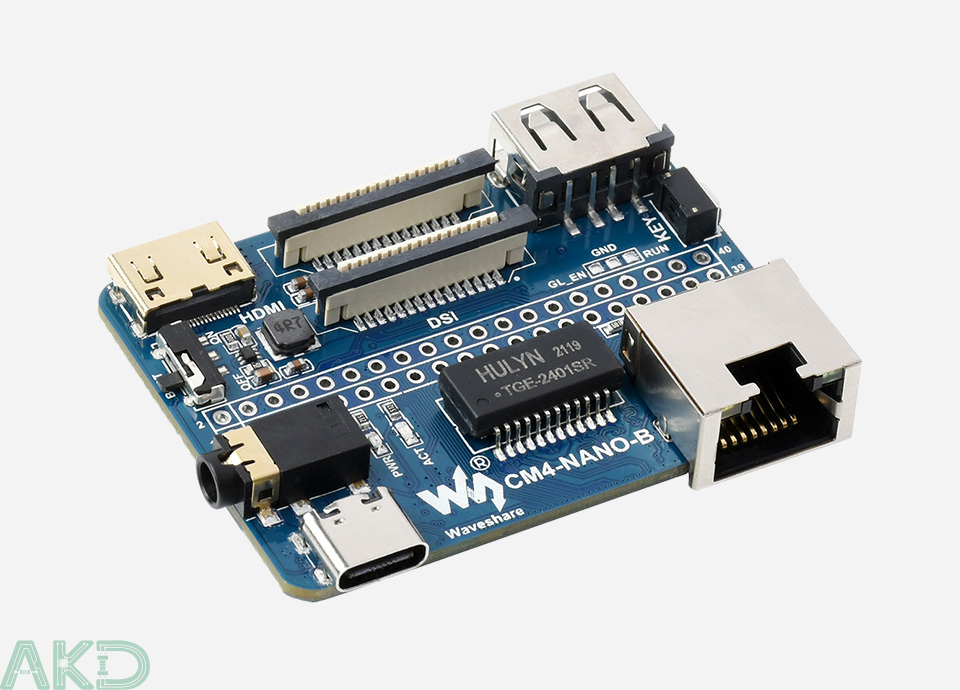

Nhỏ gọn, nhưng hoàn chỉnh

Trang bị chuẩn chân cắm CM4, hỗ trợ GPIO 40PIN, mạng Gigabit, USB 2.0, cùng các cổng DSI, CSI và jack âm thanh 3.5mm – tất cả được tích hợp trong một thiết kế nhỏ gọn có kích thước tương đương CM4.

Lưu ý: CM4 chưa bao gồm trong bộ sản phẩm. Bạn có thể đặt mua CM tại đây.

Thông số kỹ thuật Bo mạch Nano Base (B) cho Raspberry Pi Compute Module 4

• CM4 Socket: phù hợp với tất cả các phiên bản của Compute Module 4
• Mạng: Gigabit Ethernet RJ45
• Kết nối:  Raspberry Pi 40PIN GPIO × 1
• USB: Đầu nối USB 2.0 Loại A
• Hiển thị: Cổng MIPI DSI × 1 (đầu nối FPC 15 chân 1.0 mm)
• Camera: Cổng MIPI CSI-2 × 1 (đầu nối FPC 15 chân 1.0mm)
• Video: Cổng Mini HDMI × 1, hỗ trợ đầu ra 4K 30fps
• Âm thanh: Giắc cắm 3.5mm
• Lưu trữ: Khe thẻ Micro SD cho các biến thể Compute Module 4 Lite (không có eMMC)
• Nguồn điện đầu vào: 5V
• Kích thước: 56 × 41mm

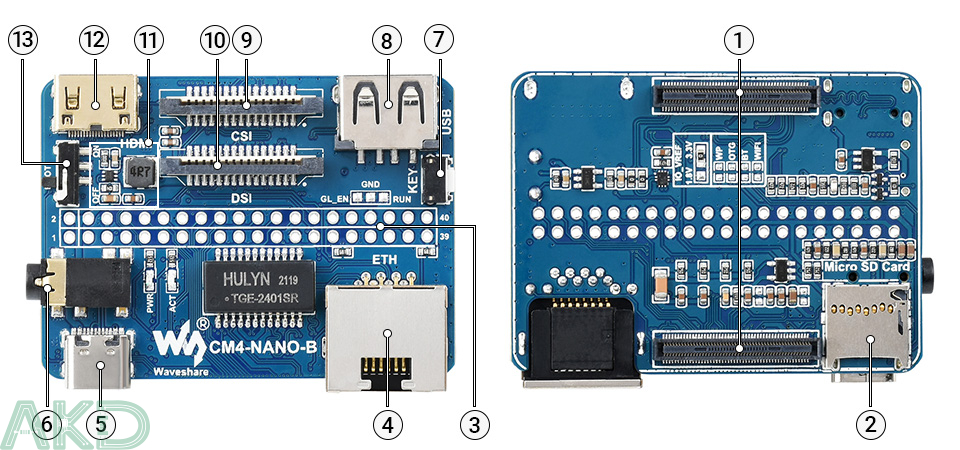

Trên bo mạch có gì?

1. CM4 socket: tương thích tất cả các phiên bản Compute Module 4
2. Micro SD card slot: dành cho các phiên bản CM4 không có eMMC (Lite)
3. 40PIN GPIO header: Kết nối các thiết bị HAT
4. Cổng Gigabit Ethernet RJ45
5. Cổng nguồn 5V hoặc dùng để cài hệ điều hành vào eMMC
6. Cổng Audio 3.5
7. Nút bấm, do người dùng thiết lập chức năng
8. Cổng USB 2.0CSI connector
9. Cổng MIPI CSI kết nối camera
10. Cổng MIPI DSI kết nối màn hình
11. MP1658
12. Cổng Mini HDMI, hỗ trợ 4K 30fps
13. Công tắc BOOT:
    • ON: Switch USB to Type C interface, will enter download mode when powered on (configured as a large-capacity disk through RPI boot)
    • OFF: Switch USB to Type A interface, will not enter download mode when powered on (booted from eMMC or Micro SD card)

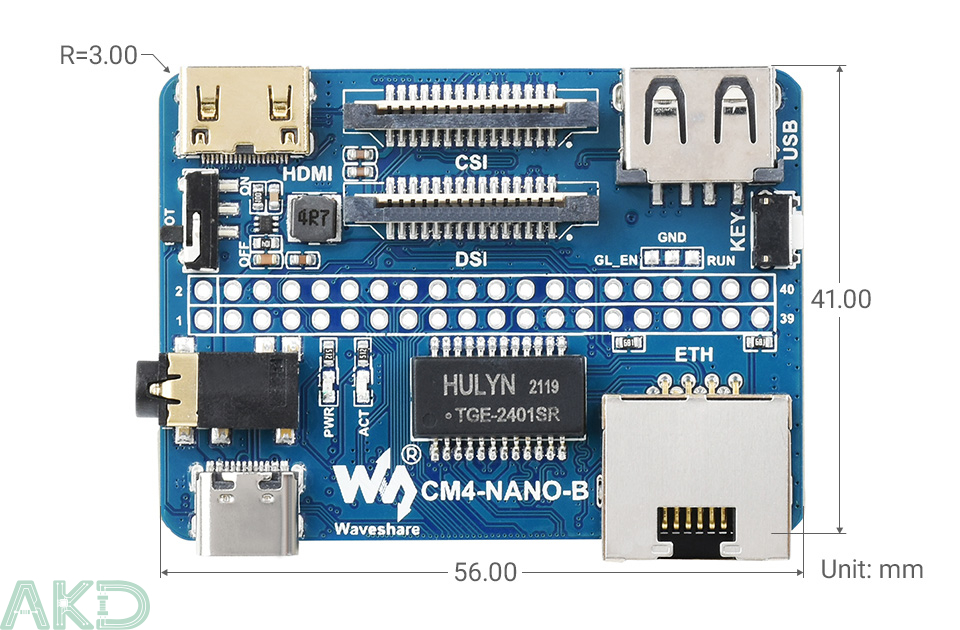

Kích thước

Tài liệu kỹ thuật: http://www.waveshare.com/wiki/CM4-NANO-B
