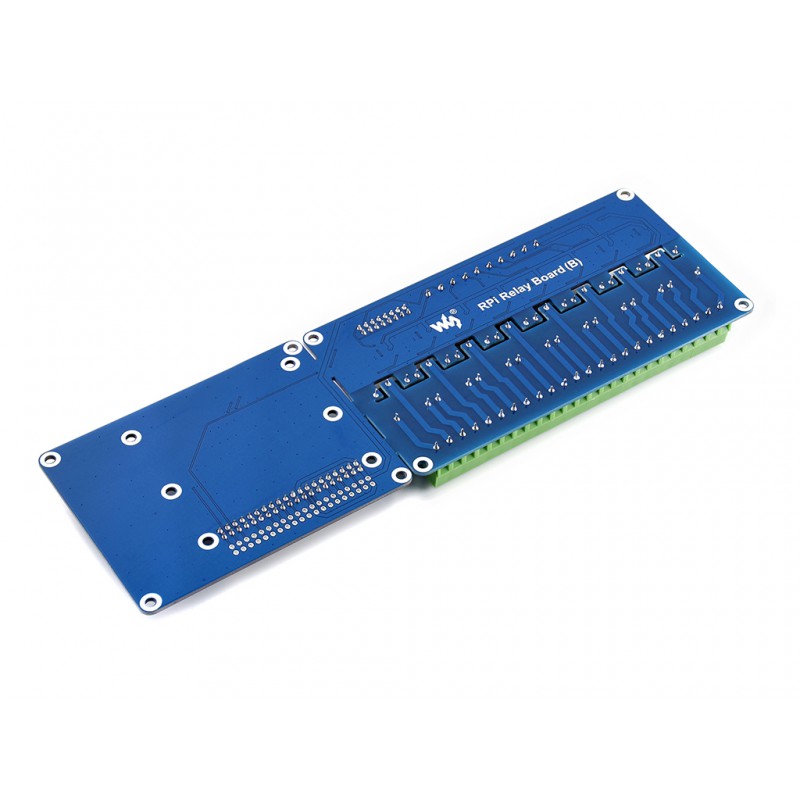

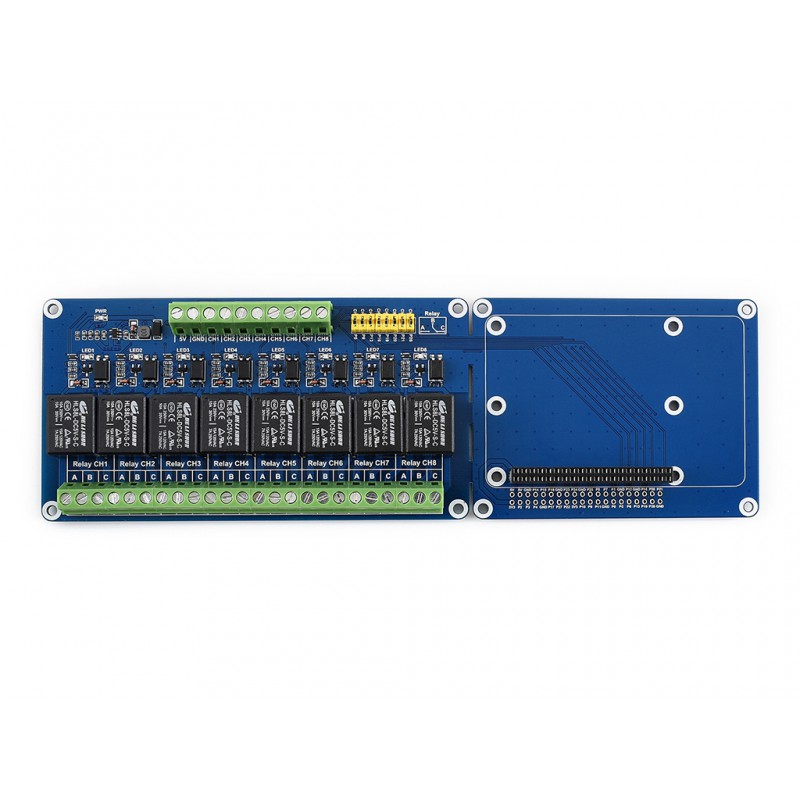

Mạch Relay 8 kênh Raspberry Pi (B)

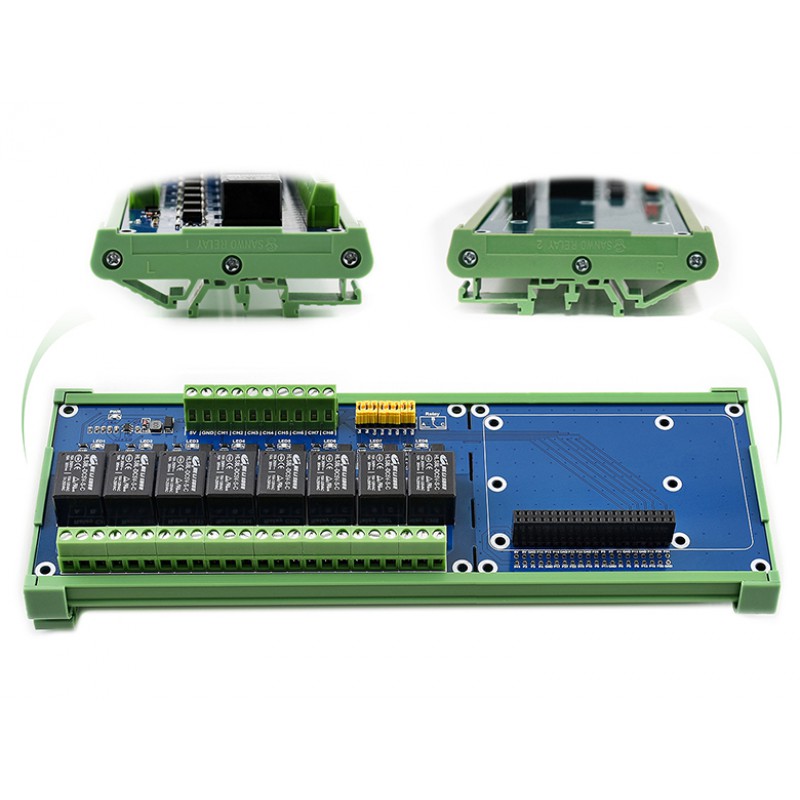

Giới thiệu Mạch Relay 8 kênh Raspberry Pi (B)

Mạch Relay 8 kênh Raspberry Pi (B) là module mở rộng điều khiển relay 8 kênh được thiết kế chuyên dùng cho nền tảng Raspberry Pi, cho phép bo mạch này điều khiển các tải AC và DC công suất vừa đến cao thông qua tín hiệu GPIO. Mạch là giải pháp hoàn chỉnh để tích hợp Raspberry Pi vào các hệ thống tự động hóa, điều khiển thiết bị điện gia dụng, công nghiệp nhỏ, hay các ứng dụng IoT yêu cầu điều khiển relay số lượng lớn.

Tính năng của mạch Relay 8 kênh Raspberry Pi (B)

• Hỗ trợ các dòng Raspberry Pi (mọi phiên bản) và Jetson Nano
• Kết nối sử dụng 40 chân GPIO
• Relay chất lượng cao, điện áp đặt 5A 250V AC hoặc 5A 30V DC
• Bộ cách ly quang, chống nhiễu từ cao áp

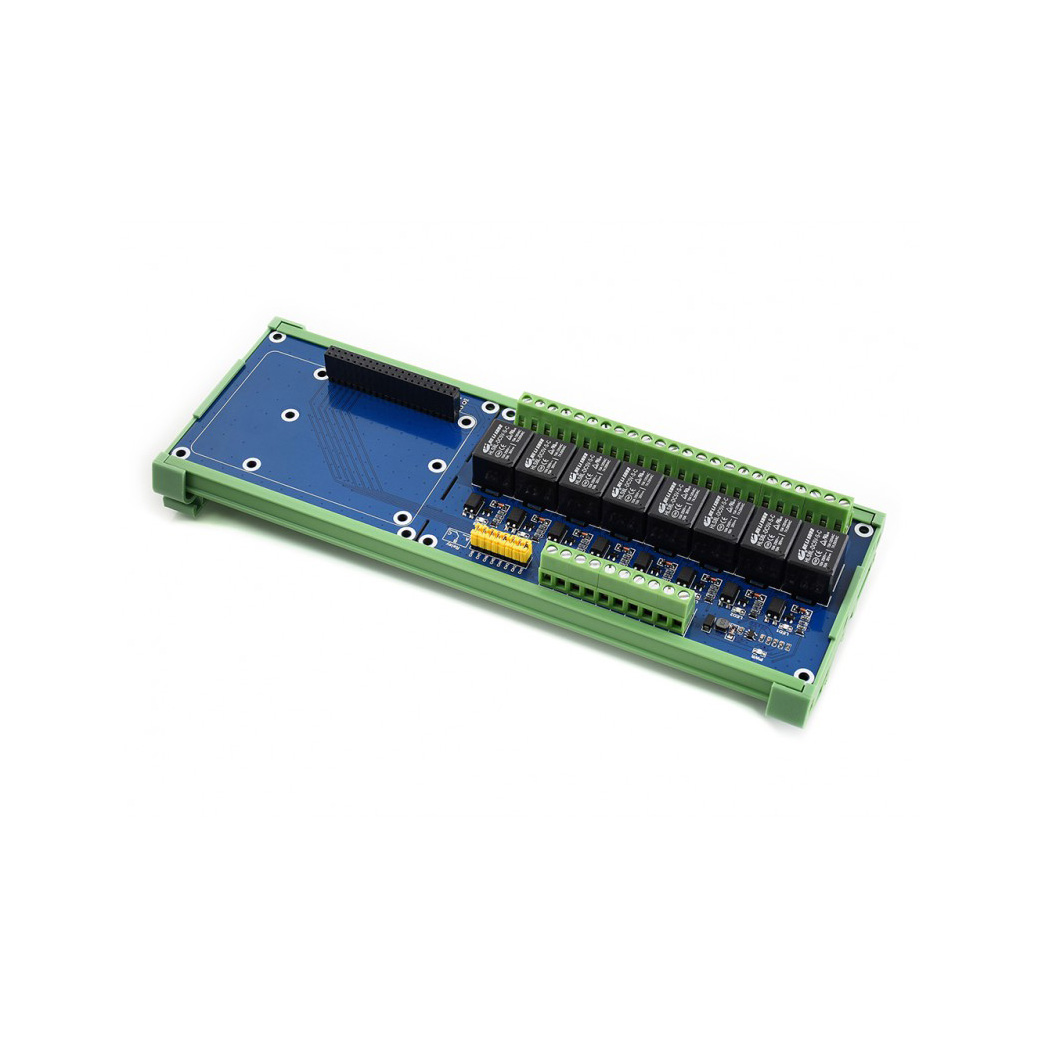

• Có vỏ gắn trên rãnh tiêu chuẩn
• Đèn led trên board mạch để chỉ trạng thái relay
• Chọn chân điều khiển relay, cho phép điều khiển relay bằng các chân tùy chỉnh khác nhau so với các chân mặc định.
• Giao diện điều khiển đã đặt trước, cho phép làm việc với các bộ điều khiển như PLC.
• Đi kèm với các tài liệu phát triển, bao gồm các ví dụ với wiringPi, bcm2835, python, python-bottle (Điều khiển qua web) và crontab (công việc định kỳ)

Thông số kỹ thuật mạch Relay 8 kênh Raspberry Pi (B)

• Điện áp nguồn cung cấp : 5V
• Tín hiệu Trgger : 3.3V/5V
• Các kênh Relay : 8 kênh
• Hình thức liên hệ  : SPDT-NO, NC
• Dòng điện mạch kín : 6mA (cho mỗi kênh)
• Đầu kết nối : Vít ở khối thiết bị đầu cuối
• Kích thước : 232 x 72 (mm)
• Kích thước lỗ gắn : 3.0mm
• Hãng sản xuất: Waveshare
• Bảo hành: 06 tháng

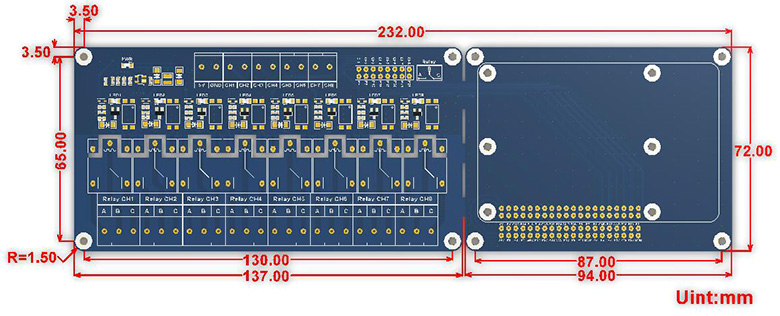

Kích thước mạch

Video giới thiệu sản phẩm

Tài liệu: http://www.waveshare.com/wiki/RPi_Relay_Board_(B)

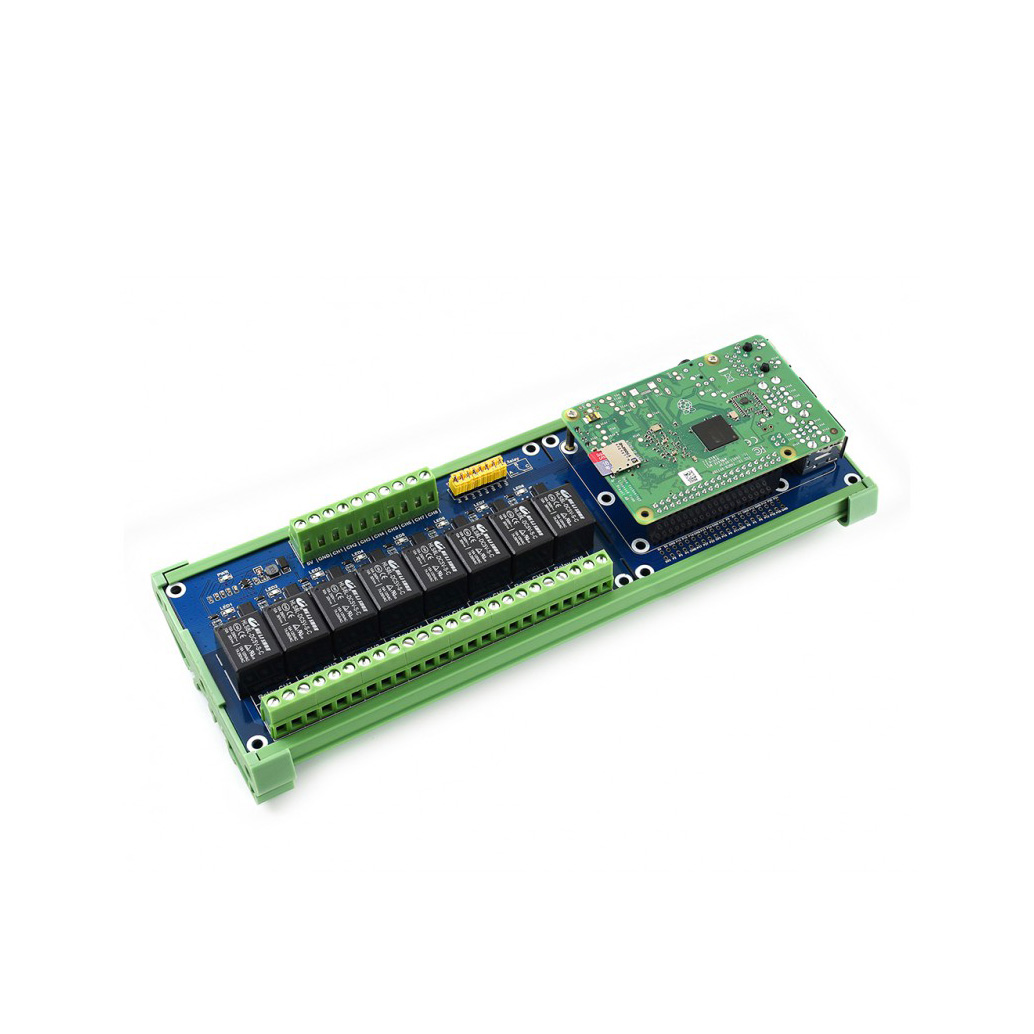

Lưu ý: Mạch Raspberry Pi không bao gồm trong bộ module relay

Nếu bạn cần ít kênh hơn, có thể tham khảo Relay 3 kênh Raspberry Pi của chúng tôi.
