Đang xem: Adapter Board ARPI600 cho Arduino & Raspberry Pi
Còn hàng
Guarantee Safe and Secure Payment Checkout
Giới thiệu Adapter Board ARPI600 cho Arduino & Raspberry Pi, hỗ trợ Arduino XBee
Arduino sở hữu một hệ sinh thái rất rộng lớn. Nếu có thể khiến giao diện GPIO của Raspberry Pi tương thích với sơ đồ chân Arduino, người dùng sẽ tận dụng được các shield cũng như tài nguyên phần cứng và phần mềm phong phú của Arduino. Đây là một kho thư viện khổng lồ, đặc biệt hữu ích cho việc học tập, giảng dạy và phát triển sản phẩm. Adapter Board ARPI600 cho Raspberry Pi được thiết kế nhằm hiện thực hóa mục tiêu này.
Ngoài ra, ARPI600 còn hỗ trợ kết nối với các mô-đun XBee, giúp mở rộng khả năng truyền thông không dây và tạo điều kiện để triển khai những dự án đa dạng và linh hoạt hơn.
Chức năng Adapter Board ARPI600 cho Arduino & Raspberry Pi
- Header mở rộng Raspberry Pi 40PIN GPIO tiêu chuẩn, hỗ trợ bảng dòng Raspberry Pi, Jetson Nano
- Tương thích với Arduino UNO, Leonardo, dễ dàng kết nối với các mạch Arduino khác nhau
- Đầu nối XBee để kết nối các module XBee khác nhau
- Giao diện cảm biến để kết nối các cảm biến khác nhau
- USB TÍCH HỢP SANG UART để gỡ lỗi cổng nối tiếp, cũng có thể được định cấu hình là bộ chuyển đổi USB XBee
- ADC tích hợp, 10 bit, 38KSPS, 11 kênh (6 kênh cho giao diện Arduino, 5 kênh cho cảm biến)
- Tích hợp sẵn RTC

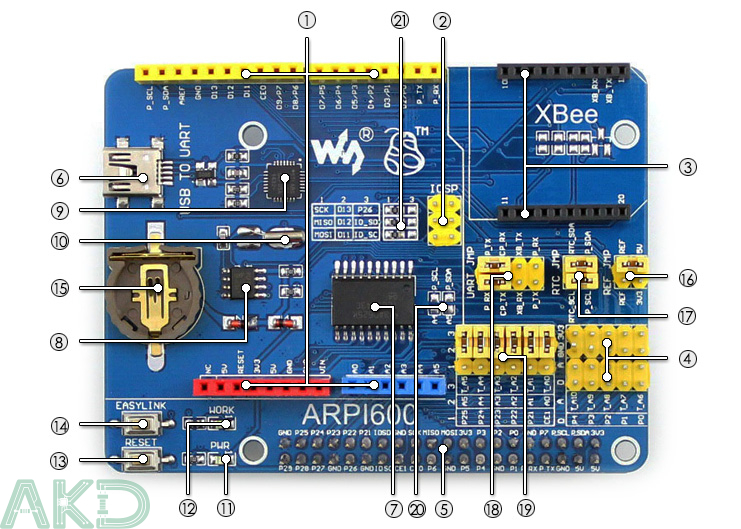

Cấu tạo Adapter Board ARPI600 cho Arduino & Raspberry Pi
- Arduino connector : for connecting Arduino shields
- ICSP interface : Arduino ICSP
- XBee connector : for connecting XBee communication modules
- Sensor interface : for connecting sensors
- Raspberry Pi connector : for connecting Raspberry Pi
- USB TO UART
- TLC1543 : AD converter
- PCF8563 : RTC
- CP2102
- 32.768KHz crystal : for RTC
- Power indicator
- XBee state LED
- XBee and Arduino interface RESET button
- XBee EASYLINK button
- RTC battery holder : for CR1220 button battery
- TLC1543 reference voltage configuration jumper
- RTC jumper
- UART jumper
- when connecting P_RX and CP_TX, P_TX and CP_RX respectively, USB TO UART is connected to Raspberry Pi serial port
- when connecting XB_RX and CP_TX, XB_TX and CP_RX respectively, USB TO UART is connected to XBee serial port
- when connecting XB_RX and P_TX, XB_TX and P_RX respectively, Raspberry Pi serial port is connected to XBee serial port
- Arduino AD selection jumper
- short 2 and 3 : Arduino A0-A5 as AD input
- short 1 and 2 : Arduino A0-A5 as digital control
- Arduino I2C selection jumper
- short the jumper : Arduino A4-A5 as I2C control (the A4-A5 of Arduino AD selection jumper should be opened)
- Arduino SPI selection jumper
- short 1 and 2 : Arduino D11-D13 as SPI control (default)
- short 2 and 3 : Arduino D11-D13 as digital control
Hình ảnh sử dụng ARPI600

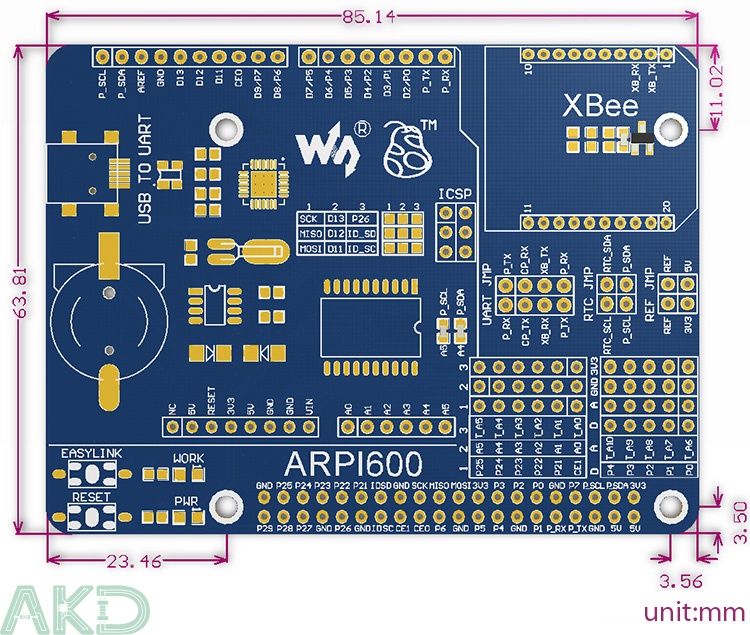

Kích thước
Tài liệu kỹ thuật
Xem tại đây: https://www.waveshare.com/wiki/ARPI600
