Bộ Kit Micro:bit Junior

Bộ kit micro:bit Junior là bộ công cụ nhập môn dành cho hành trình chế tạo kỹ thuật số, phù hợp với học sinh tiểu học và trung học. Bộ kit hỗ trợ làm quen và thực hành lập trình, điều khiển vi điều khiển, làm việc với đèn LED, cảm biến và động cơ một cách trực quan, dễ tiếp cận.

Micro:bit do BBC phát triển là một bo mạch vi điều khiển kích thước nhỏ nhưng sở hữu hệ sinh thái phong phú. BBC micro:bit được ví như một “máy tính bỏ túi”, giúp người dùng thỏa sức sáng tạo trong lĩnh vực công nghệ số.

Bạn có thể lập trình, tùy biến và điều khiển micro:bit mọi lúc, mọi nơi, đồng thời ứng dụng nó vào nhiều ý tưởng sáng tạo như robot, nhạc cụ và nhiều dự án độc đáo khác.



Với kích thước chỉ bằng khoảng một nửa thẻ tín dụng, bo mạch này được trang bị hệ thống phần cứng phong phú đáng kinh ngạc, bao gồm 25 đèn LED màu đỏ có khả năng hiển thị và nhấp nháy thông báo. Hai nút bấm có thể lập trình cho phép điều khiển trò chơi, tạm dừng hoặc bỏ qua bài hát trong danh sách phát.

Micro:bit còn có khả năng nhận biết chuyển động, xác định hướng di chuyển và hỗ trợ kết nối Bluetooth Low Energy (BLE) để giao tiếp với các thiết bị khác cũng như kết nối Internet.

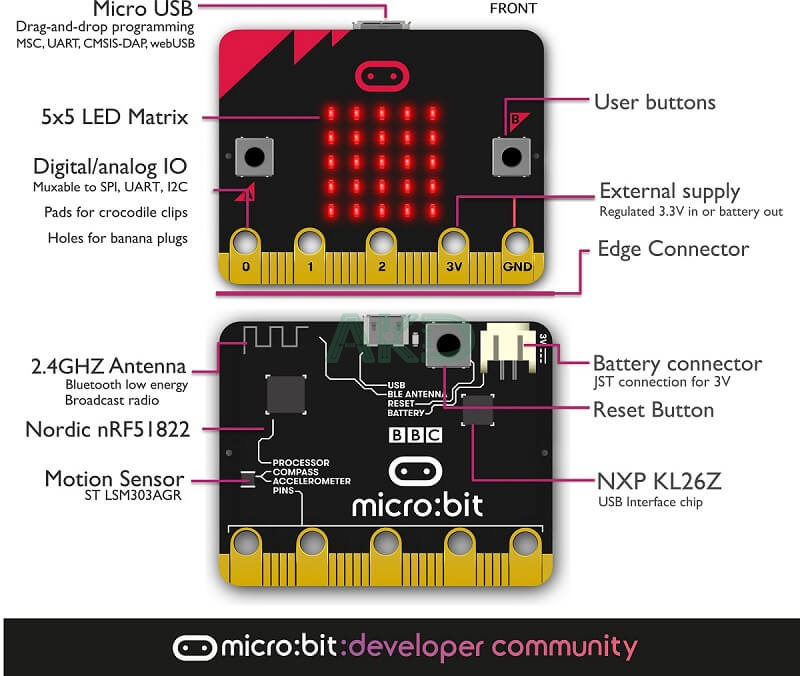

Quan sát mặt trước của bo mạch, có thể dễ dàng nhận thấy ma trận LED 5×5, vừa đóng vai trò nguồn sáng, vừa là một màn hình hiển thị mini để vẽ hình, hiển thị chữ, số và các thông tin khác, cùng với hai nút bấm có thể lập trình. Ở mặt sau là “trung tâm xử lý” của micro:bit: vi điều khiển ARM Cortex-M0 32-bit xung nhịp 16 MHz, tích hợp 256 KB Flash, 16 KB RAM và cảm biến nhiệt độ.

Ngoài ra, bo mạch còn được trang bị cảm biến gia tốc, la bàn, ăng-ten Bluetooth Smart, cổng micro-USB và đầu nối JST hai chân để hỗ trợ nhiều phương án cấp nguồn khác nhau. Ở cạnh dưới của bo mạch là hệ thống 20 chân kết nối và 5 vòng tiếp xúc, trong đó có ba vòng dành cho I/O số/tương tự và hai vòng cho nguồn cùng mass.

Bộ Kit Micro:bit Junior còn đi kèm ứng dụng di động cho phép truyền mã lệnh trực tiếp tới bo mạch qua Bluetooth mà không cần cáp USB, giúp việc tương tác và lập trình trở nên thuận tiện hơn. Bên cạnh đó, bộ kit cũng bao gồm cáp USB micro-B, cho phép người dùng nhanh chóng bắt đầu lập trình và trải nghiệm các tính năng như đèn LED, nút bấm và cảm biến trên micro:bit.

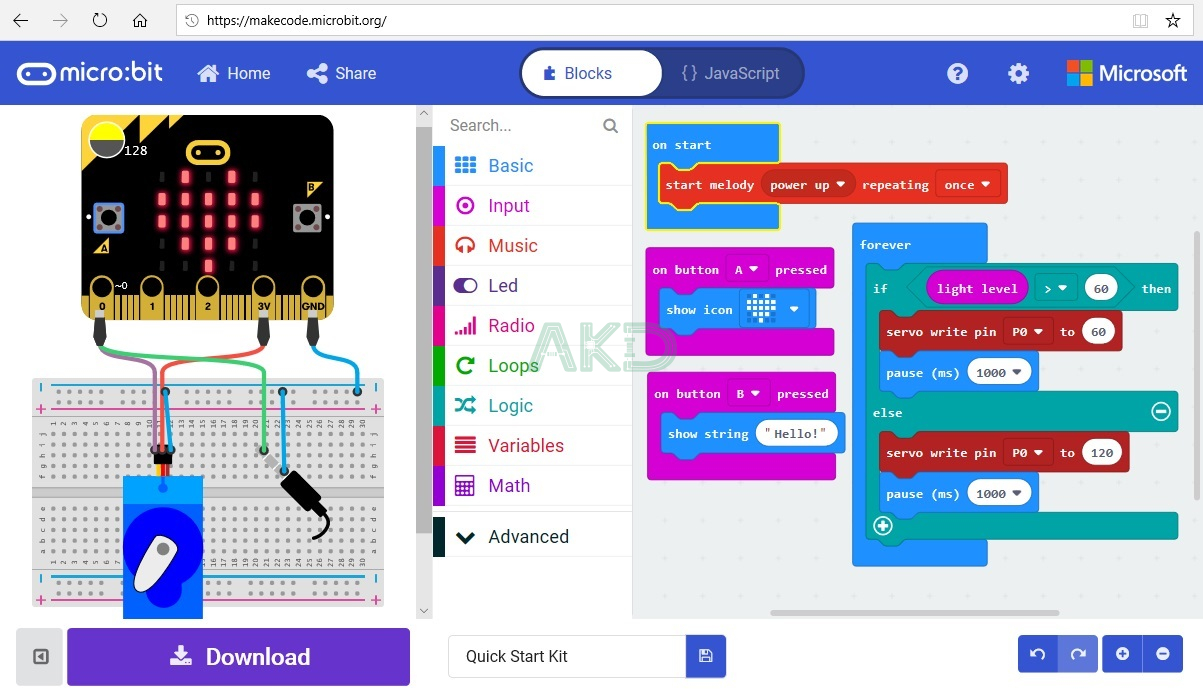

Khi kết hợp với môi trường lập trình đồ họa trên trình soạn thảo trực tuyến makecode.org, bạn có thể bắt đầu làm quen và thực hành chỉ trong chưa đầy 5 phút. Ma trận LED 5×5 trên bo mạch micro:bit đóng vai trò là đầu ra trực quan, cho phép hiển thị hình ảnh hoặc các hiệu ứng hoạt họa đơn giản.

Hai nút bấm A và B được sử dụng như các đầu vào số, trong khi cảm biến gia tốc tích hợp hỗ trợ phát hiện rung động và xác định hướng. Trình soạn thảo MakeCode cung cấp sẵn nhiều biểu tượng cảm xúc và ví dụ mã nguồn, giúp học sinh hứng thú hơn khi vừa học vẽ, âm nhạc, vừa thực hành lập trình song song.

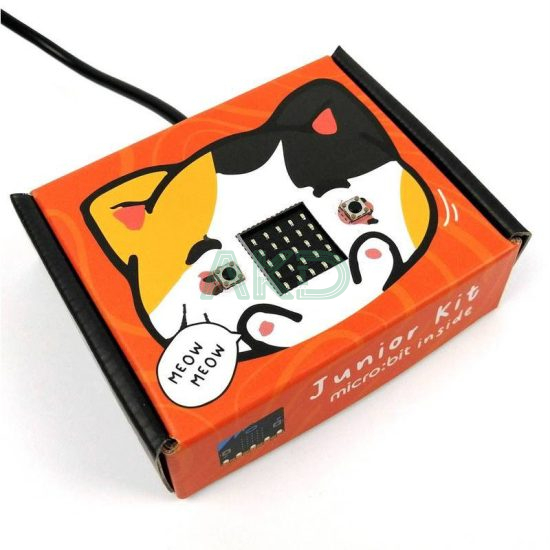

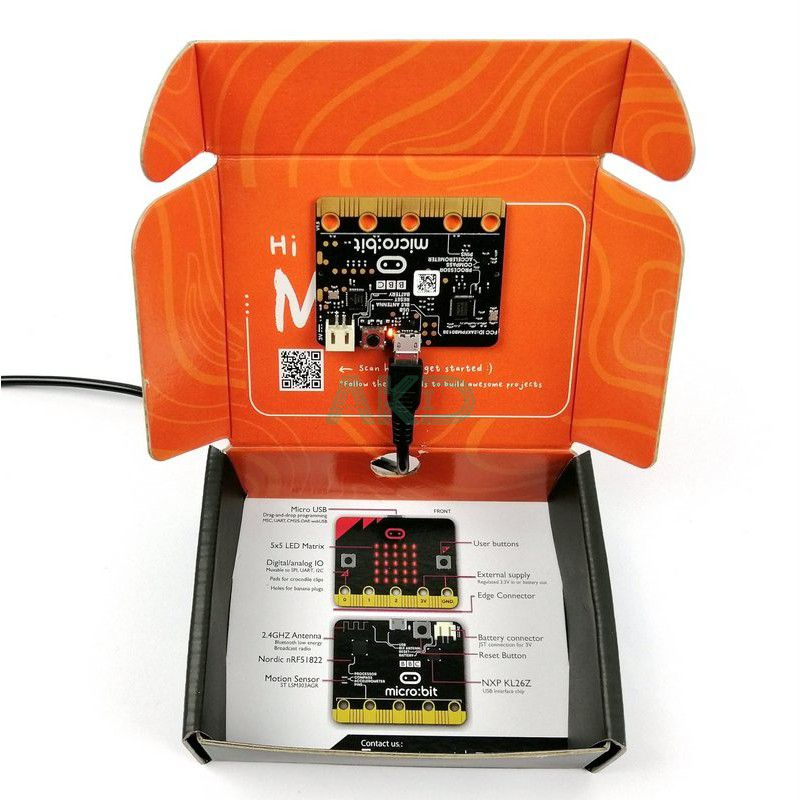

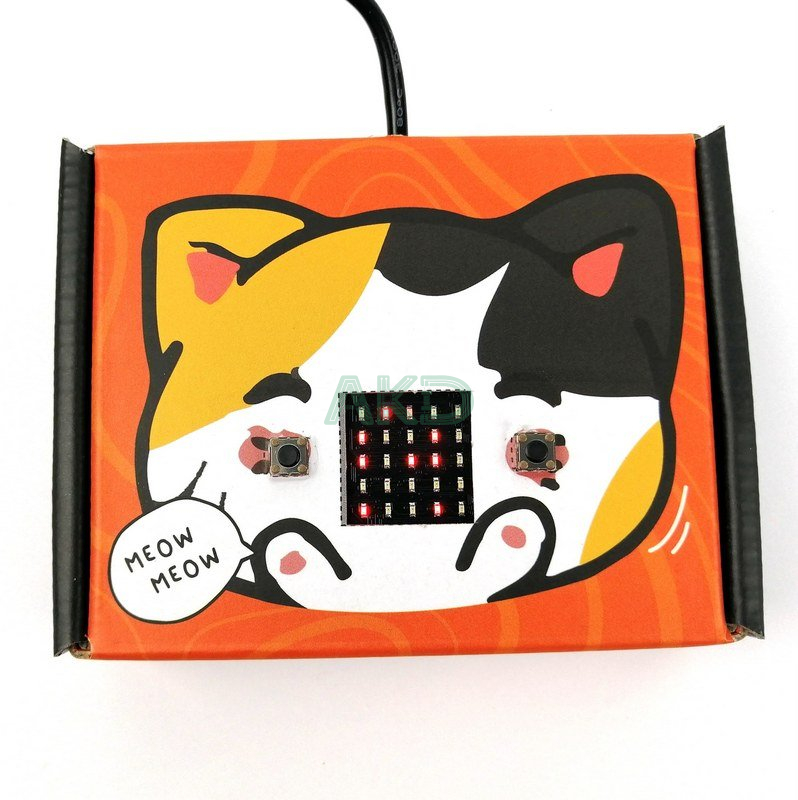

Bộ kit này đi kèm với 1 chiếc hộp đặc biệt, với chiếc hộp này Micro: bit có thể được gắn từ bên trong vỏ hộp, để lộ ma trận LED và các nút nhấn, đồng thời bảo vệ các phần khác của PCB.

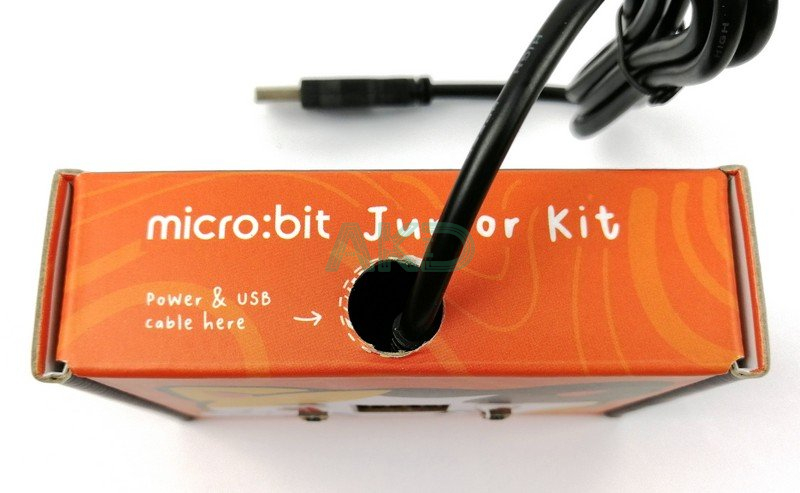

Bạn vẫn có thể lập trình và cấp nguồn cho micro: bit trong khi nó được gắn bên dưới vỏ hộp vì hộp được thiết kế sáng tạo cho phép truy cập cáp USB từ phía sau:



Hộp không chỉ để giữ các bộ phận mà còn là một phần của dự án. Nó có nhiều không gian bên trong để đặt các linh kiện.



Đặc điểm kỹ thuật bộ Kit Micro:bit Junior

• 32-bit ARM Cortex-M0 CPU
• 256KB Flash
• 16KB RAM
• Màn hình ma trận LED 5×5 (Red LEDs)
• 2 nút lập trình
• Cảm biến gia tốc, la bàn, ánh sáng , nhiệt độ tích hợp
• Giao tiếp không dây qua Bluetooth BLE và 2.4GHz Radio
• 3 x Vòng I/O – kỹ thuật số/tương tự
• 2 x Vòng nguồn – 3V và GND
• Đầu nối cạnh 20 chân
• Đầu nối Micro USB Type-B
• Đâu nối pin JST-PH (Not JST-XH)
• Nút Reset với đèn LED
• Hộp giấy được thiết kế sáng tạo để đựng sản phẩm.

Tài liệu

• Hướng dẫn bắt đầu (Chính thức)
• Tìm hiểu về micro:bit
• Phần cứng micro:bit
• Ứng dụng micro:bit
• makecode.org

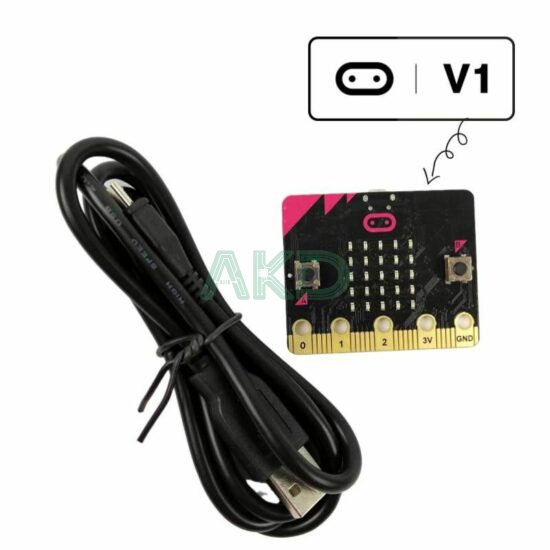

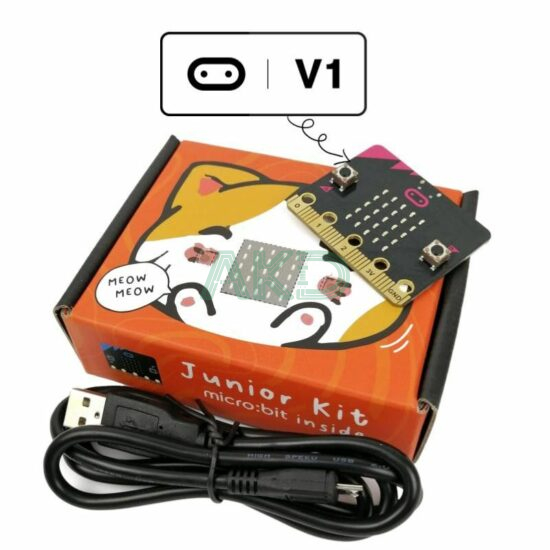

Bộ sản phẩm bộ Kit Micro:bit Junior bao gồm

• 1 x Bo mạch BBC micro:bit V1.5
• 1 x Cáp USB Micro B
