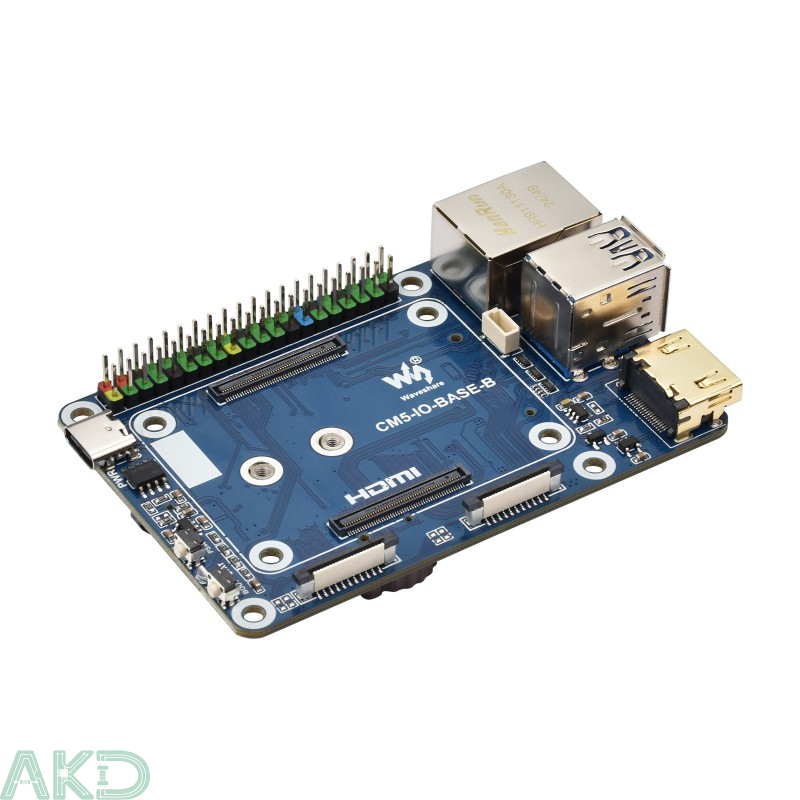

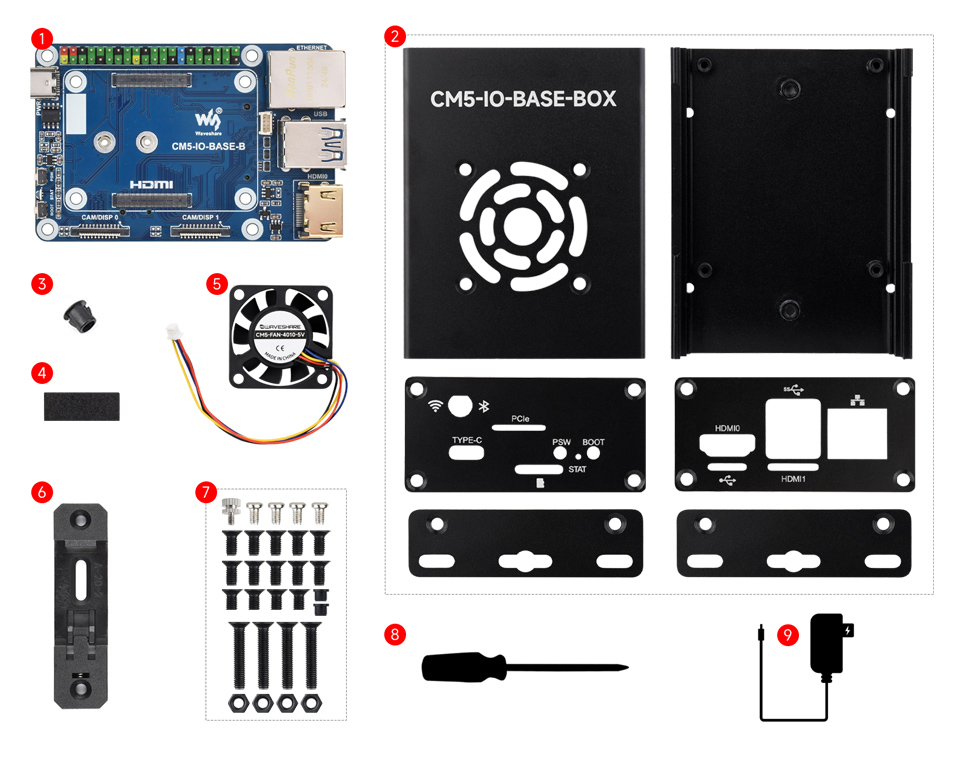

Bo mạch IO Mini Base Board (B) và vỏ cho Raspberry Pi CM 5

Bo mạch IO Mini Base Board (B) và vỏ cho Raspberry Pi CM 5 là một bo mạch nền (carrier board) được thiết kế để biến Raspberry Pi Compute Module 5 (CM5) thành một máy tính nhúng hoàn chỉnh với nhiều giao tiếp I/O sẵn sàng sử dụng.

Sản phẩm tích hợp nhiều kết nối ngoại vi cơ bản và nâng cao như Ethernet Gigabit, USB 3.2, HDMI, M.2 NVMe và GPIO tiêu chuẩn, giúp đơn giản hóa phát triển hệ thống trong các ứng dụng công nghiệp, IoT, thiết bị điều khiển, hệ thống nhúng tùy chỉnh hay prototyping. Bo mạch này theo thiết kế “mini base board B” của Waveshare, tương thích với tất cả biến thể của Compute Module 5 (cả eMMC và Lite).

Mini-computer dành cho Compute Module 5.

Thiết kế dành cho Raspberry Pi CM 5

Tích hợp bo Waveshare CM5-IO-BASE-B, cho phép xây dựng mini-computer nhanh chóng và dễ dàng.

Thông số kỹ thuật

• CM5 Socket: phù hợp với tất cả các phiên bản của Compute Module 5
• Cổng mạng: Đầu nối Gigabit Ethernet RJ45
• Chân kết nối
  • M.2 M KEY (2230 / 2242)
  • Header Raspberry Pi 40PIN GPIO
• Cổng USB: USB 3.2 Gen1 Type-A × 2, USB 2.0 × 2 (đầu nối FFC 6PIN 1mm)
• MIPI: Giao diện MIPI 4 làn × 2 (đầu nối FFC 22 chân 0,5 mm)
• Video: Cổng HDMI × 2 (bao gồm một cổng qua đầu nối FFC), hỗ trợ đầu ra 4K kép
• Bộ nhớ: Khe cắm thẻ nhớ cho các phiên bản Compute Module 5 Lite (không có eMMC)
• Chân cắm quạt: Đầu nối 5V, 4PIN JST-SH PWM
• Khác: EEPROM tích hợp và chip mã hóa
• Nguồn điện đầu vào: DC 5V 5A
• Kích thước
  • Chỉ mình bo mạch: 85 × 56mm
  • Với vỏ kim loại: 90 × 68mm

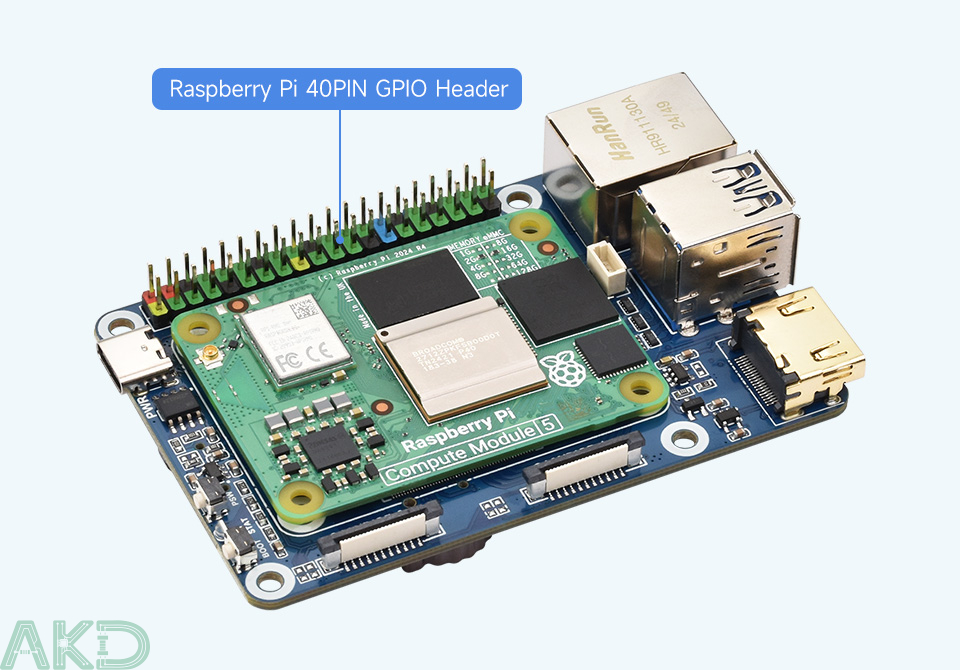

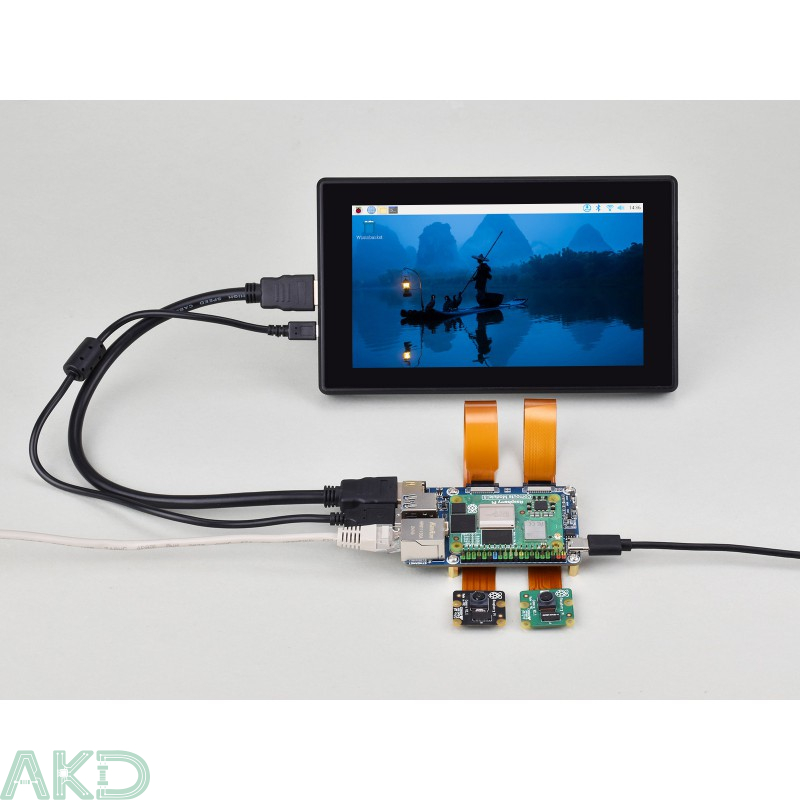

Kết nối với Compute Module 5

Sử dụng socket CM5 tiêu chuẩn và header GPIO 40PIN của Raspberry Pi với mã màu phân biệt

Tương thích với dòng module CM 5 Lite/eMMC.

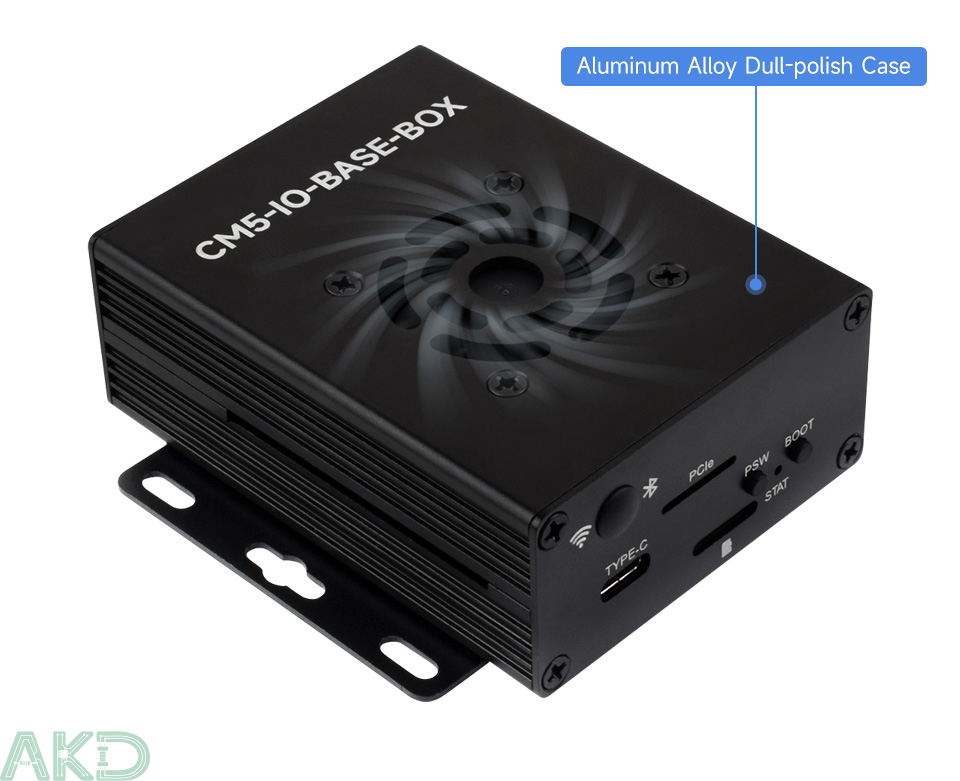

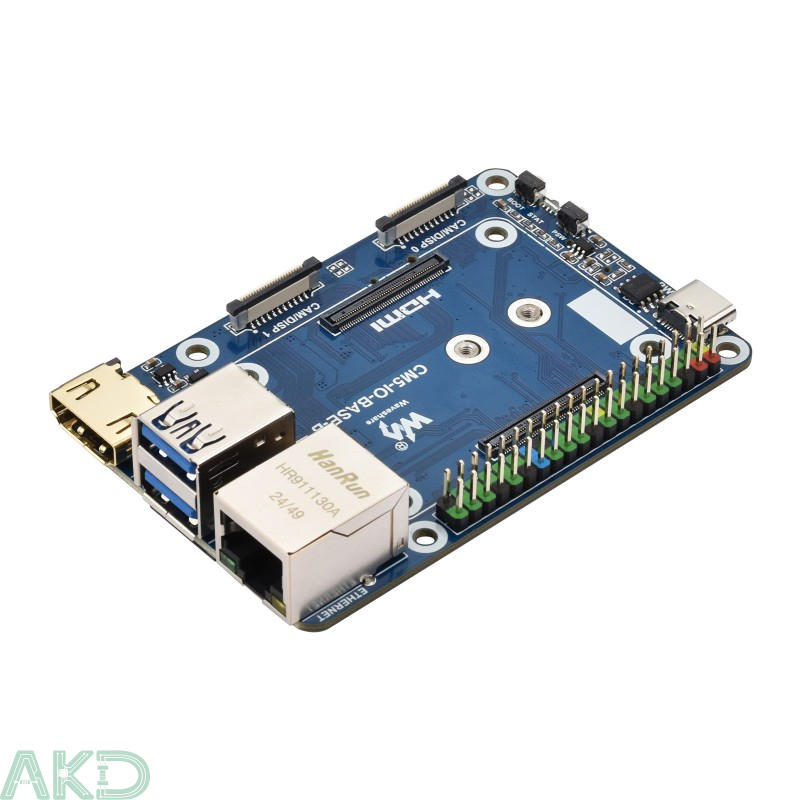

Nhỏ gọn, nhưng đầy đủ

Nhiều cổng kết nối tích hợp, thuận tiện khi sử dụng

Thiết kế hoàn hảo, gọn gàng với nhãn rõ ràng

Mỗi đường cắt được căn chỉnh hoàn toàn với đầu nối

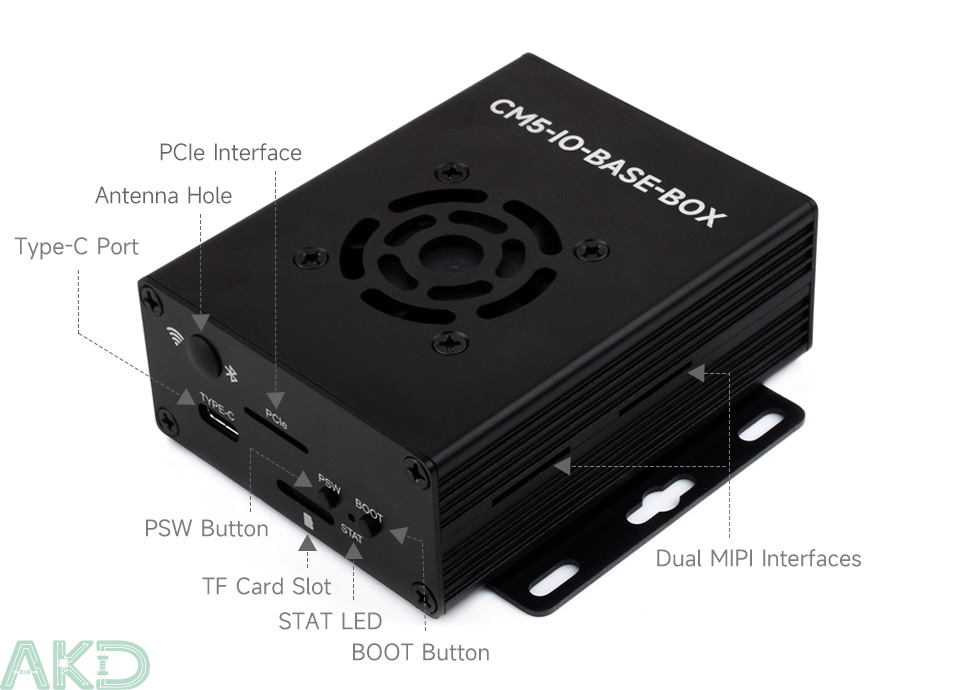

Quạt tản nhiệt đi kèm

Tích hợp quạt tản nhiệt, kết hợp với lỗ thông gió, tản nhiệt tốt hơn

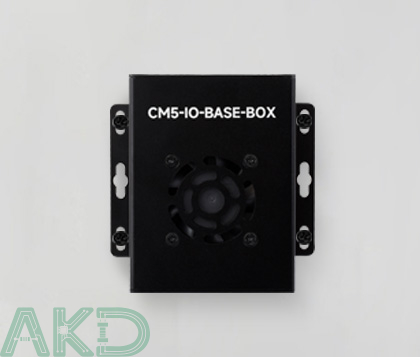

Giá đỡ gắn tường & gắn ray

Đi kèm giá đỡ gắn tường và khóa gắn ray giúp lắp đặt linh hoạt hơn

Gắn lên tường

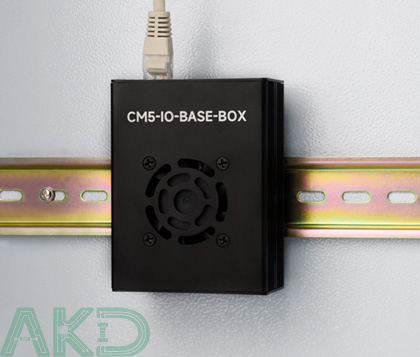

Gắn lên ray

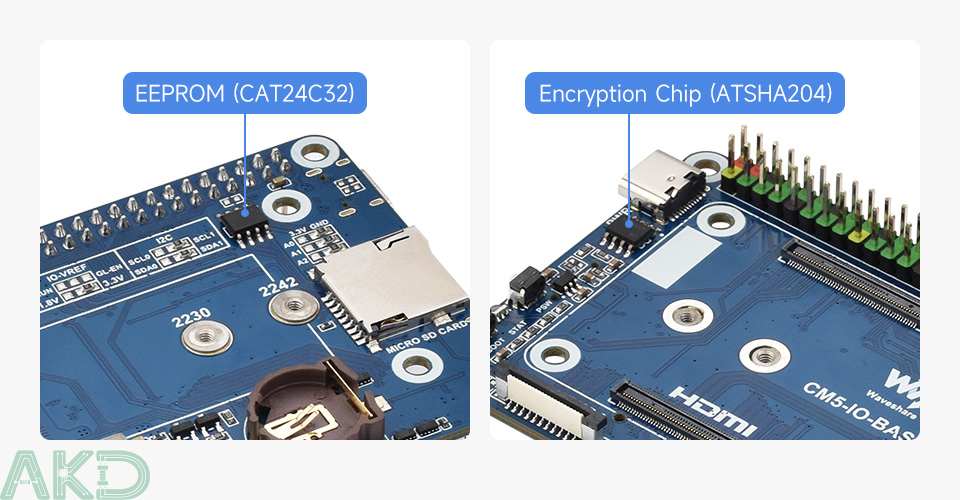

EEPROM và chip mã hóa tích hợp

Cung cấp khả năng xác thực đối xứng nhanh chóng và an toàn

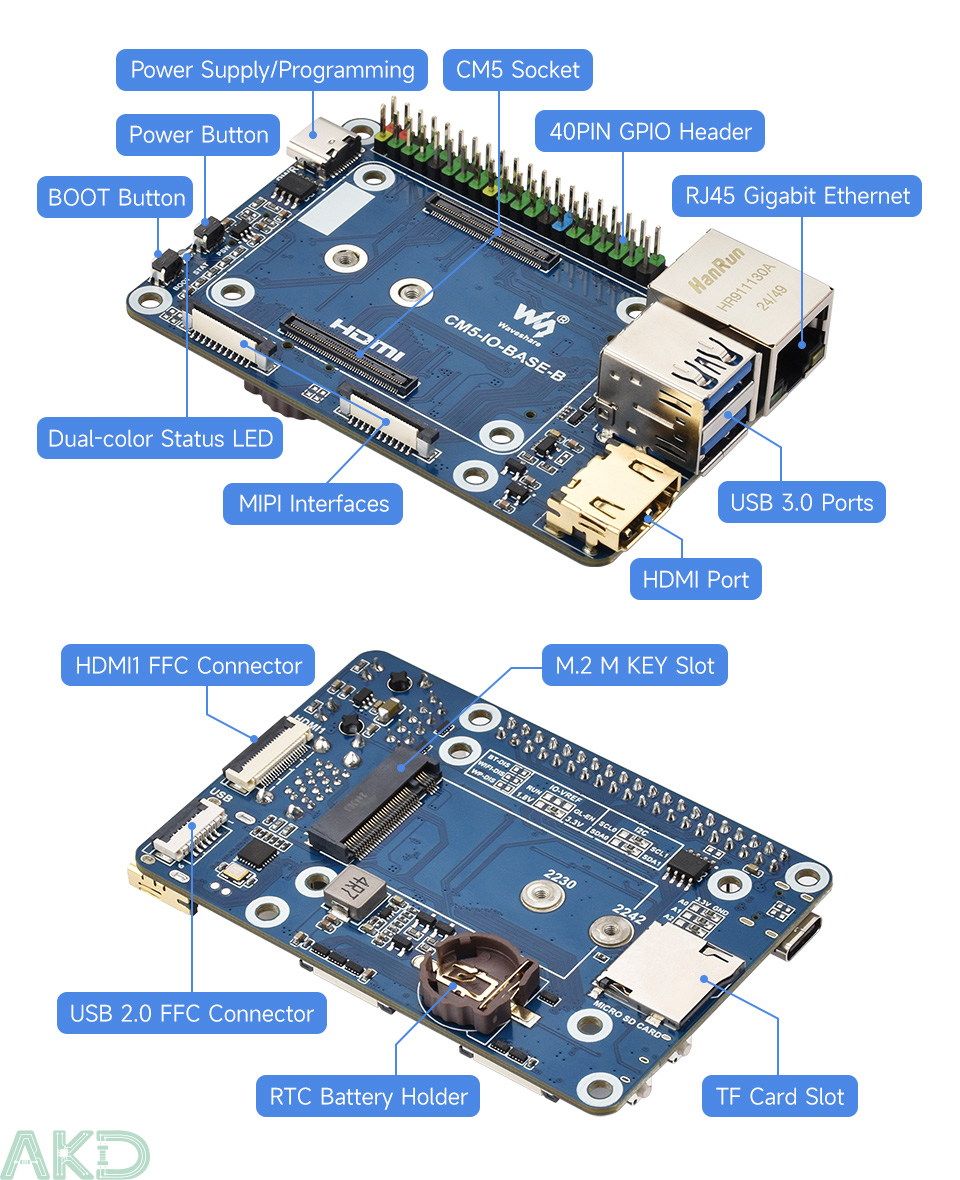

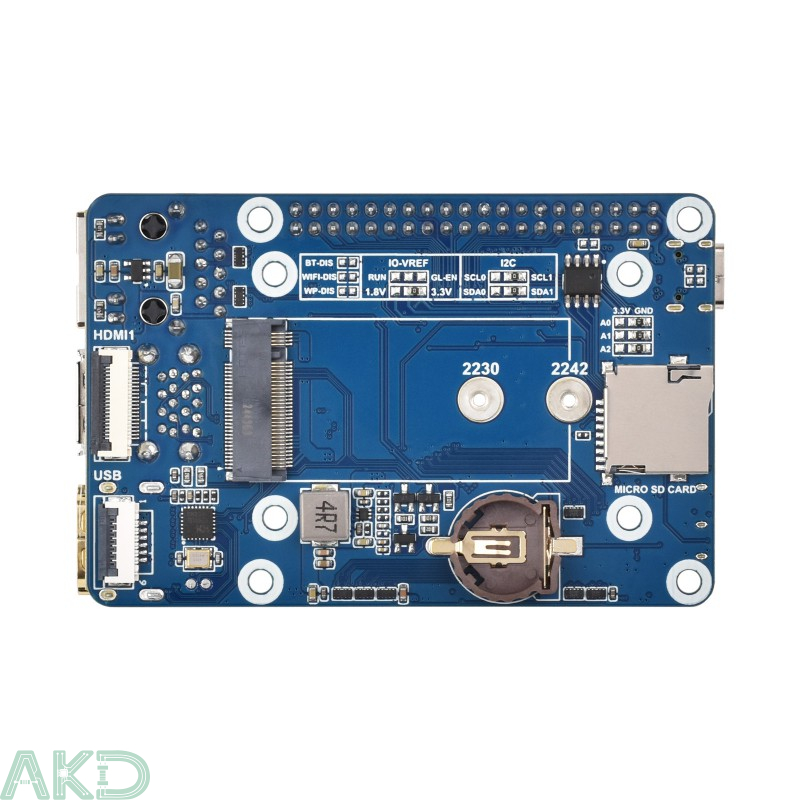

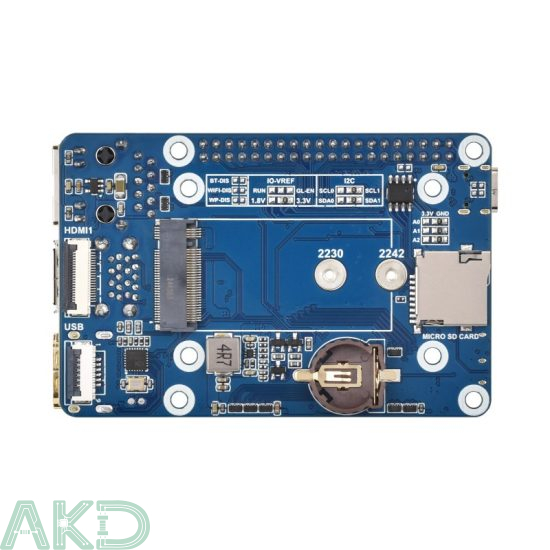

Các thành phần trên bo mạch

Ảnh minh họa

Kích thước sản phẩm

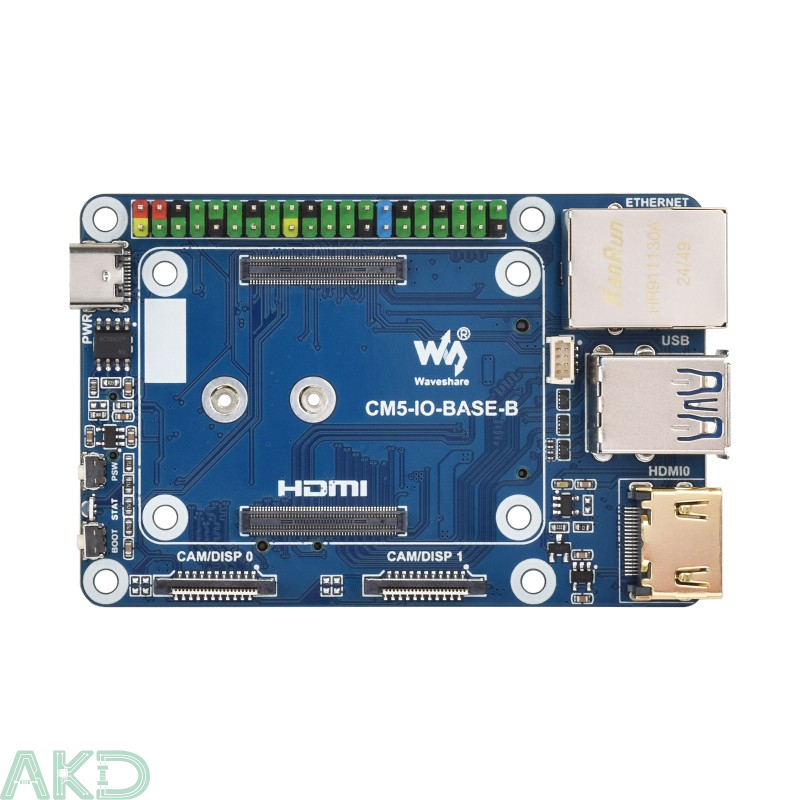

Chỉ mình bo mạch

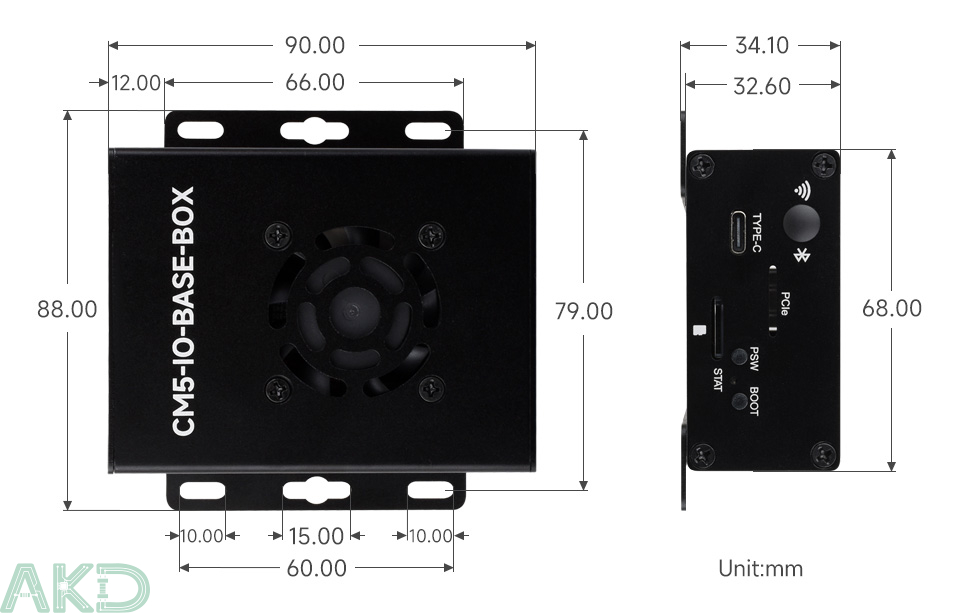

Bao gồm cả vỏ

Tài liệu kỹ thuật

Vui lòng xem chi tiết tại http://www.waveshare.com/wiki/CM5-IO-BASE-B
