Đèn LED hồng ngoại camera Raspberry Pi 5V 3W

Giới thiệu sản phẩm

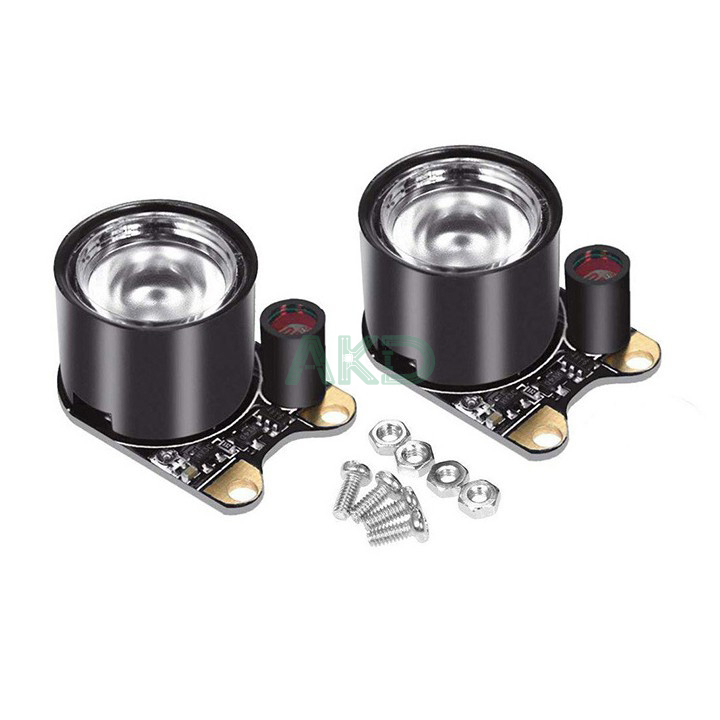

Đèn LED hồng ngoại camera Raspberry Pi 5V 3W là module ánh sáng hồng ngoại đặc biệt dành cho các dự án camera quan sát ban đêm sử dụng Raspberry Pi, cung cấp nguồn sáng không nhìn thấy bằng mắt thường để máy ảnh có thể thu hình rõ nét trong điều kiện tối.

Đèn LED IR công suất 3W hoạt động ở điện áp 5V, thiết kế với cảm biến ánh sáng tích hợp cho phép tự động bật/tắt khi môi trường tối, phù hợp với các hệ thống quan sát an ninh DIY, giám sát nhà thông minh hoặc dự án hình ảnh nhiệt độ thấp.

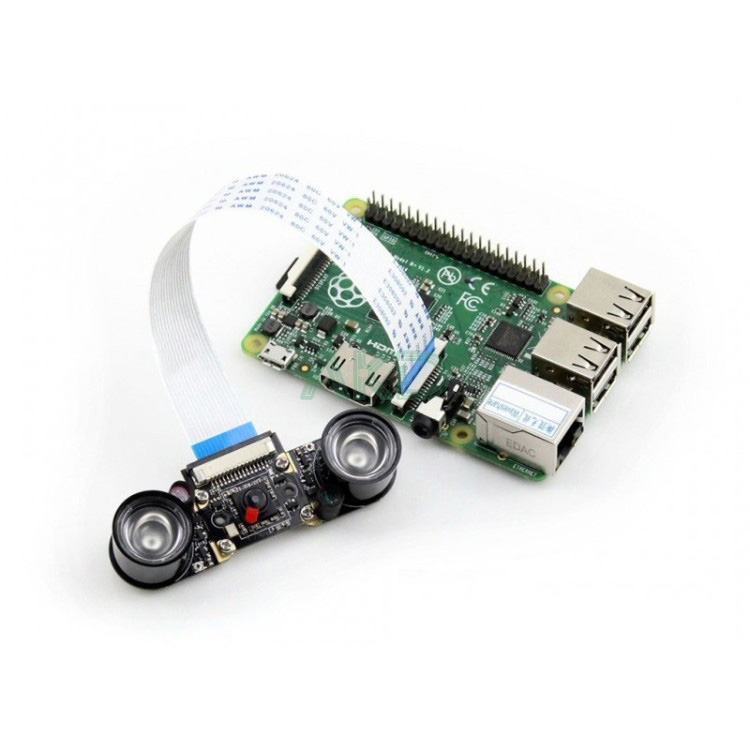

Đèn LED này thường sử dụng cùng với các module camera Raspberry Pi (như RPi Camera (F)) để tăng khả năng quan sát ban đêm vượt trội hơn so với ánh sáng môi trường yếu, giúp camera của bạn hoạt động hiệu quả hơn khi không có ánh sáng ban ngày.

Tính năng

• Đèn LED hồng ngoại 850 công suất cao 3W
• Điện trở quang tích hợp, máy dò ánh sáng xung quanh
• Điện trở có thể điều chỉnh trên bo mạch, để kiểm soát ngưỡng ánh sáng xung quanh khi bật tắt đèn LED hồng ngoại
• Phù hợp với máy ảnh Raspberry Pi có chức năng nhìn ban đêm hồng ngoại:
• Trường xem 100 độ, cần có hai đèn LED để có được trường nhìn rộng hơn, lên đến 160 độ
• Máy ảnh được hỗ trợ: RPi Camera (F) WaveShare

Cấu tạo và nguyên lý hoạt động

Đèn LED hồng ngoại này gồm một LED công suất cao 3W, được thiết kế để phát ánh sáng ở bước sóng hồng ngoại (~850 nm). Khi gắn vào hệ thống camera Raspberry Pi, ánh sáng hồng ngoại này không nhìn thấy bởi mắt thường nhưng được cảm biến của camera thu lại, tạo ra hình ảnh rõ rệt trong điều kiện thiếu sáng.

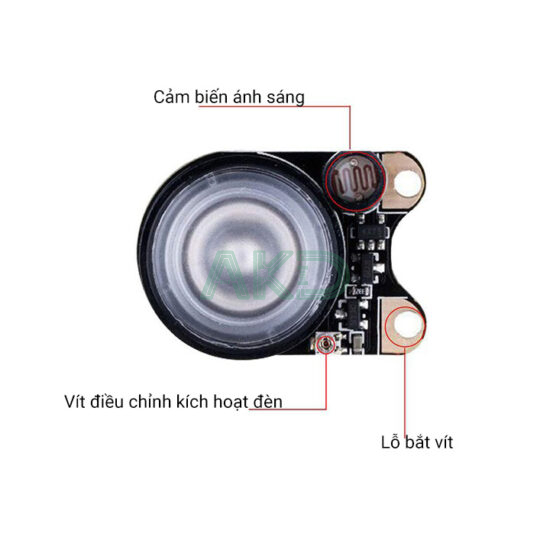

Cảm biến ánh sáng tích hợp (photoresistor) tự động theo dõi mức sáng môi trường. Biến trở trên bo mạch cho phép bạn điều chỉnh mức ngưỡng ánh sáng mà tại đó LED hồng ngoại sẽ bật. Khi ánh sáng xung quanh thấp hơn ngưỡng đặt trước, LED sẽ tự động bật, và tắt khi đủ sáng.

Việc gắn đèn thường dùng ốc vít vào PCB camera để cố định đồng thời dùng lỗ vít làm điểm cấp nguồn, giúp quản lý cáp và lắp đặt gọn hơn cho các ứng dụng thực tế.

Cách sử dụng

• Kết nối Bảng LED hồng ngoại với PCB của máy ảnh bằng vít
• Các lỗ vít được sử dụng cho cả phần đính kèm và nguồn điện
• Điều chỉnh điện trở có thể điều chỉnh để đặt ngưỡng ánh sáng xung quanh thích hợp, tự động bật tắt đèn LED hồng ngoại
• Khi ánh sáng xung quanh thấp hơn giá trị ngưỡng, đèn LED hồng ngoại sẽ sáng, ngược lại

Ưu điểm & hạn chế

Ưu điểm

• Công suất cao 3W tạo ánh sáng IR mạnh cho hình ảnh rõ trong tối.
• Tự động bật/tắt bằng cảm biến ánh sáng giúp hoạt động hiệu quả.
• Góc nhìn rộng ~100° (có thể mở rộng khi dùng nhiều đèn).
• Tương thích với nhiều loại camera Raspberry Pi hỗ trợ IR.

Hạn chế

• Tiêu thụ dòng cao hơn LED thông thường (cần đảm bảo nguồn đủ).
• Hệ thống LED IR có thể khiến Raspberry Pi nóng hơn nếu không có tản nhiệt kèm theo.
• LED hoạt động ở bước sóng ~850 nm nên không nhìn thấy bằng mắt thường nhưng được camera ghi lại tốt.

Ghi chú :

• Bị giới hạn bởi nguồn điện Raspberry Pi, đèn LED hồng ngoại công suất cao 3W có thể khiến Pi tăng nhiệt, đề xuất sử dụng tản nhiệt.
• Khoảng cách chụp ảnh lý tưởng là trong vòng 3m. Khi khoảng cách lên đến 6m, camera quan sát ban đêm chỉ có thể chụp những đường viền mờ.
