Banana Pi BPI-M4
Hiện có 1 người đang xem sản phẩm này
Giá gốc là: 1.800.000 đ.1.490.000 đGiá hiện tại là: 1.490.000 đ.
- Sản phẩm tương tự Raspberry Pi 3 B+ nhưng có RAM 2G và hỗ trợ eMMC
- Ủy quyền phân phối chính hãng
- Sản phẩm chỉ bao gồm mạch, chưa có phụ kiện
Shipping calculated at checkout.
Còn hàng
🔥 Buy More Save More!
Đang xem: Banana Pi BPI-M4
Còn hàng
Guarantee Safe and Secure Payment Checkout

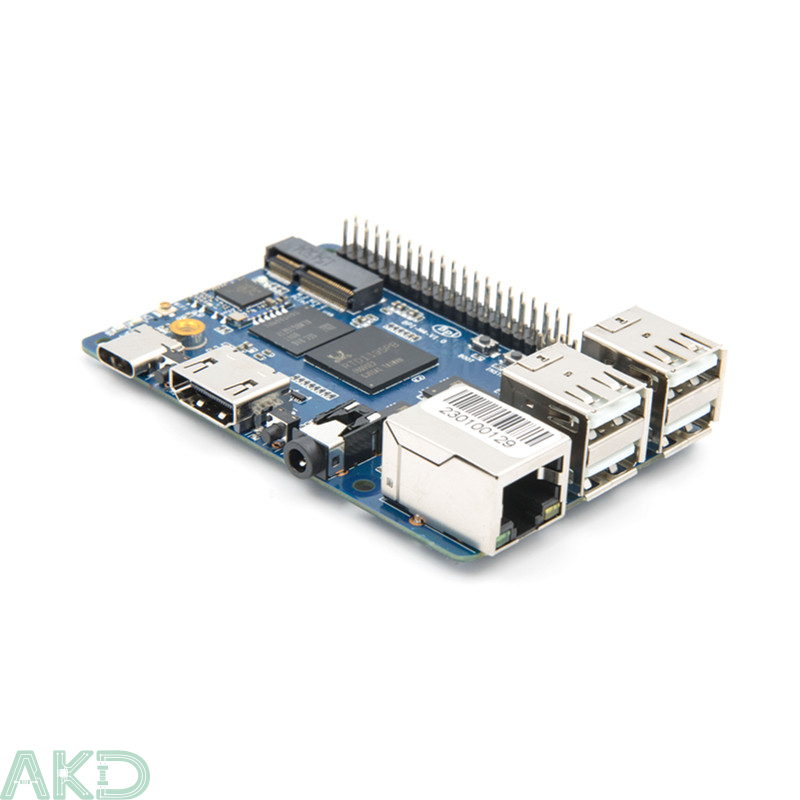

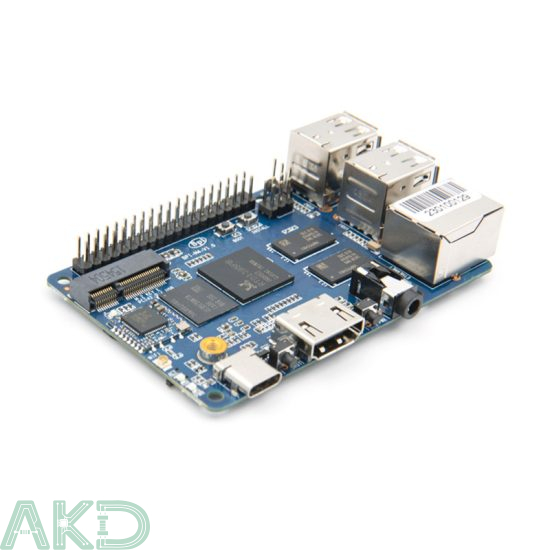

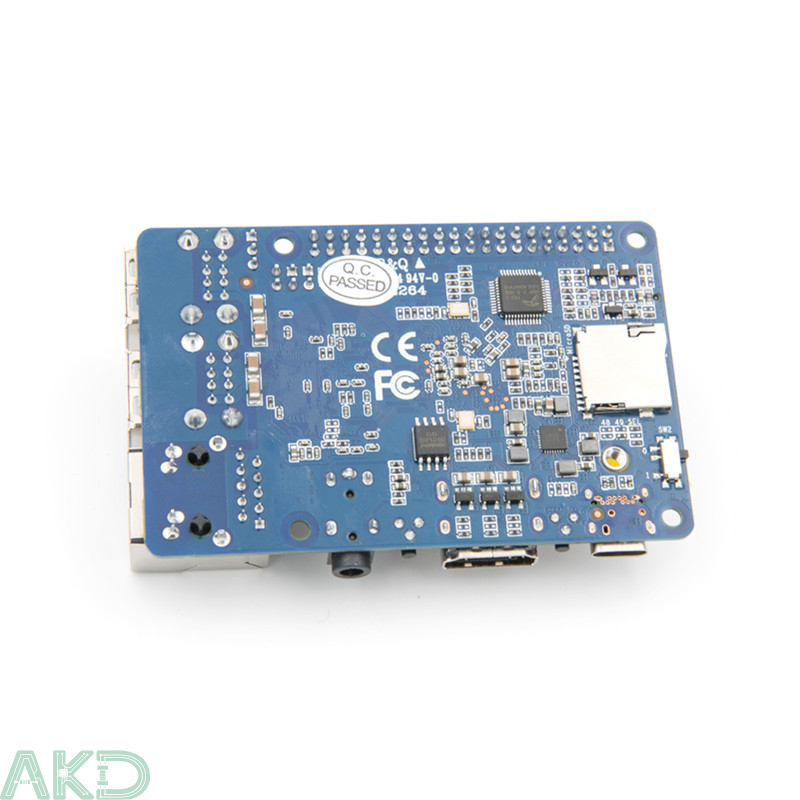

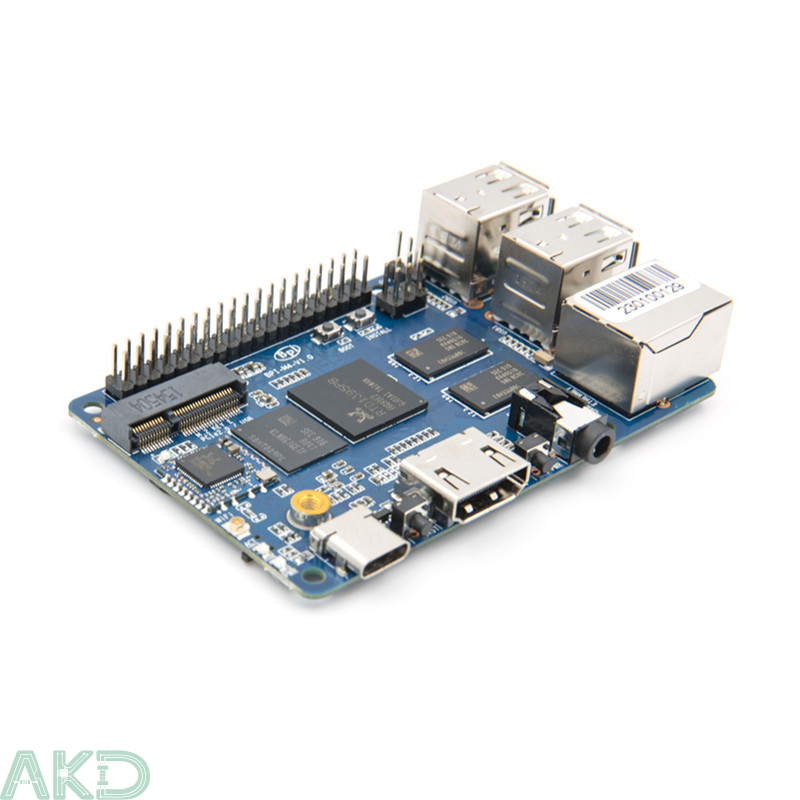

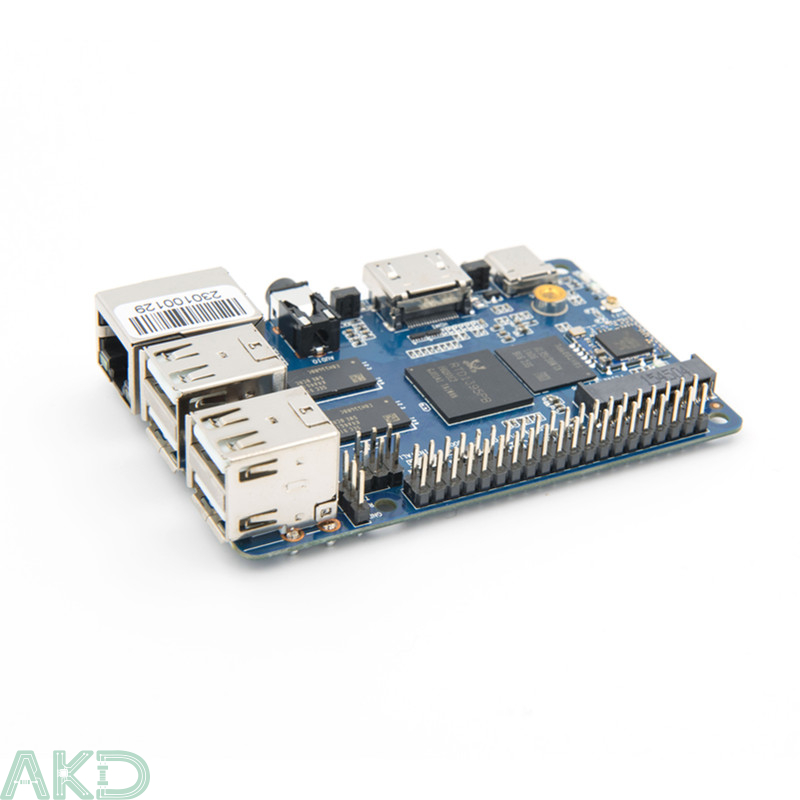

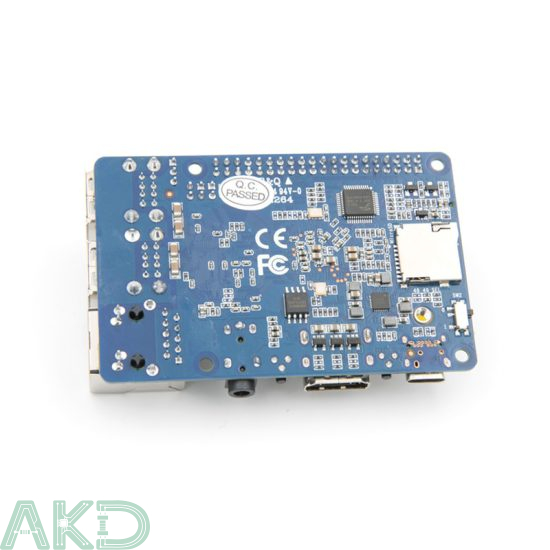

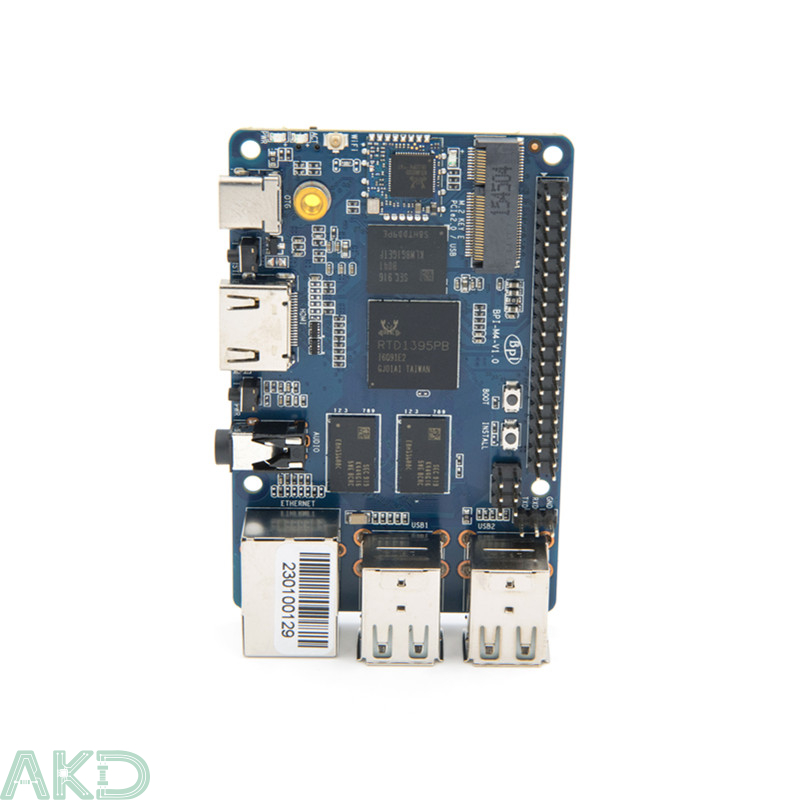

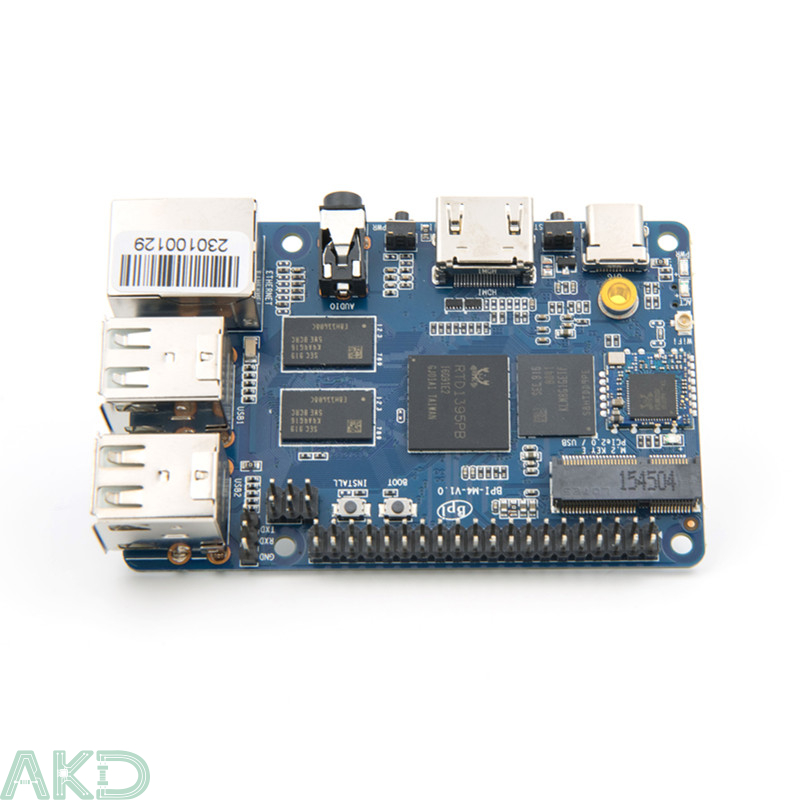

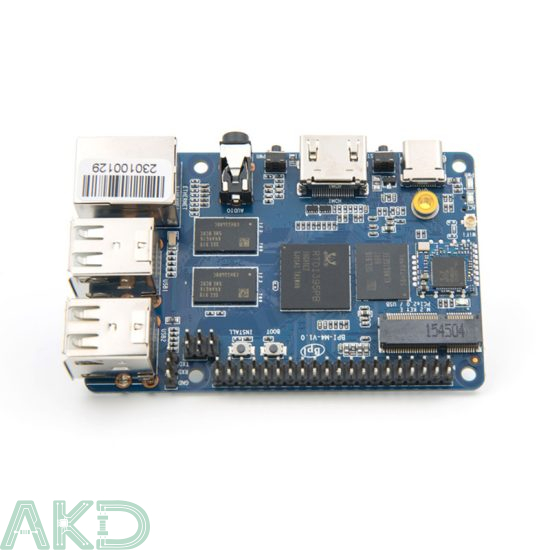

Mạch Banana Pi BPI-M4 là một máy tính mini dạng Single Board Computer 64-bit, sử dụng vi xử lý lõi tứ Cortex-A53 Realtek RTD1395. Bo mạch được trang bị tùy chọn RAM 1GB hoặc 2GB, bộ nhớ eMMC 8GB, đồng thời tích hợp sẵn WiFi chuẩn b/g/n/ac và Bluetooth 4.2. Về khả năng kết nối, BPI-M4 sở hữu 4 cổng USB 2.0, 1 cổng USB Type-C, 1 cổng HDMI, 1 jack âm thanh và hỗ trợ giao diện M.2 Key E PCIe 2.0.
Tại Việt Nam, Raspberry Pi Việt Nam (VietIDC) hiện là đơn vị phân phối chính thức và duy nhất các sản phẩm Banana Pi.
SoC RTD1395 được trang bị CPU ARM Cortex-A53 lõi tứ hiệu năng cao với bộ nhớ đệm L2 dung lượng 512KB. Con chip này còn tích hợp GPU ARM Mali-470 tối ưu cho việc tăng tốc xử lý đồ họa 2D và 3D. Để cải thiện hiệu suất giao diện người dùng OSD và hiển thị 2K, RTD1395 sở hữu Streaming Engine tích hợp, hỗ trợ các tác vụ vẽ thường dùng.
Trong khi CPU tập trung xử lý các ứng dụng, phần lớn tài nguyên của RTD1395 được thiết kế chuyên biệt cho việc thao tác và giải mã video đa định dạng. SoC hỗ trợ giải mã 4K/2K H.265 cũng như Full HD MPEG-1/2/4, H.264/H.264 MVC, AVC/VC-1, VP8, VP9, AVS, AVS Plus, JPEG độ phân giải cao và nhiều chuẩn khác. Ngoài ra, Video DSP còn hỗ trợ mã hóa video tối đa Full HD với chuẩn H.264, cho phép quá trình mã hóa và giải mã diễn ra song song.
Thông số kỹ thuật mạch Banana Pi BPI-M4
| CPU | Realtek RTD1395 ARM Cortex-A53 Quad-Core 64 Bit |
| GPU | Mali 470 MP4 GPU OpenGL ES 1.1/2.0 |
| Memory | 2 GB DDR4 (Lưu ý: Có phiên bản 1GB nhưng chúng tôi chỉ phân phối bản 2GB cao nhất) |
| Storage | MicroSD slot with support for up to 256GB expansion and 8G eMMC flash with support for up to 64GB |
| Network | 10/100 Mbit/s Ethernet + Wi-Fi 802.11 b/g/n/AC + Bluetooth 4.2 (Với wifi, bạn nên sử dụng thêm anten để thu tín hiệu tốt hơn) |
| Video Output | HDMI port and multi-channel audio output support 1080P H.264 H.265 2K/4K |
| Audio Output | 3.5mm jack and HDMI |
| PCIE | M.2 Key E slot PCIE 2.0 and USB 2.0 (For wifi, bluetooth, NFC, GNSS) |
| USB Port | USB 2.0 PORT (x4), USB 2.0 TYPE C(x1) |
| GPIO | 40 Pin Header : GPIO (x28) and Power (+5V, +3.3V and GND). GPIO pins can be used for UART, I2C, SPI or PWM |
| Switches | Reset, Power and U-boot |
| LED | Power Status and Activity status |
| Power Source | 5 volt @2A via Micro USB (TYPE C) or PoE support |
| Size & Weight | 92x60mm, 48g |
| OS | Android and Linux |

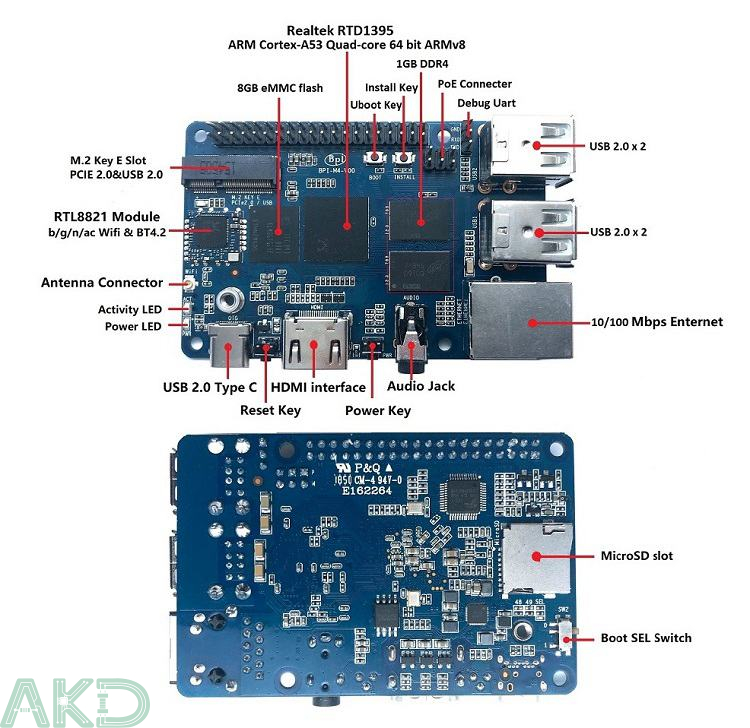

Sơ đồ mạch Banana Pi BPI-M4
Bảng chân GPIO
Banana Pi BPI-M4 40 chân GPIO tương tự như Raspberry Pi. Sau đây là bảng sơ đồ chân GPIO của Banana Pi M4
| GPIO Pin Name | Default Function | Function2：GPIO |
| CON1-P01 | VCC-3V3 | |
| CON1-P02 | DCIN | |
| CON1-P03 | I2C1_SDA | GPIO-17 |
| CON1-P04 | DCIN | |
| CON1-P05 | I2C1_SCL | GPIO-16 |
| CON1-P06 | GND | |
| CON1-P07 | PWM1 | GPIO-21 |
| CON1-P08 | UR1_TX | GPIO-9 |
| CON1-P09 | GND | |
| CON1-P10 | UR1_RX | GPIO-8 |
| CON1-P11 | SDIO-D0 | GPIO-42 |
| CON1-P12 | AIO_BCK | GPIO-3 |
| CON1-P13 | SDIO-D1 | GPIO-43 |
| CON1-P14 | GND | |
| CON1-P15 | SDIO-D2 | GPIO-44 |
| CON1-P16 | UR1_RTS | GPIO-11 |
| CON1-P17 | VCC-3V3 | |
| CON1-P18 | UR1_CTS | GPIO-10 |
| CON1-P19 | GSPI-MOSI | GPIO-31 |
| CON1-P20 | GND | |
| CON1-P21 | GSPI-MISO | GPIO-18 |
| CON1-P22 | GPIO-47 | GPIO-47 |
| CON1-P23 | GSPI-SCK | GPIO-19 |
| CON1-P24 | GSPI-CS | GPIO-20 |
| CON1-P25 | GND | |
| CON1-P26 | PWM2 | GPIO-22 |
| CON1-P27 | SDIO-D3 | GPIO-45 |
| CON1-P28 | PWM3 | GPIO-23 |
| CON1-P29 | SDIO-CLK | GPIO-41 |
| CON1-P30 | GND | |
| CON1-P31 | SDIO-CMD | GPIO-40 |
| CON1-P32 | SPDIF | GPIO-50 |
| CON1-P33 | AIO_CK | GPIO-4 |
| CON1-P34 | GND | |
| CON1-P35 | AIO_LRCK | GPIO-2 |
| CON1-P36 | GPIO-53 | GPIO-53 |
| CON1-P37 | GPIO-34 | GPIO-34 |
| CON1-P38 | AI_SD | GPIO-5 |
| CON1-P39 | GND | |
| CON1-P40 | AO_SD | GPIO-6 |
Tài liệu kỹ thuật cho mạch Banana Pi M4
- BPI-M4 schematic diagram: https://drive.google.com/file/d/1A6pj8Y9Ru1_qfMapIdiQnMavEs5xzN5H/view?usp=sharing
- Banana Pi BPI-M4 CE,FCC,RoHS Certification: http://forum.banana-pi.org/t/banana-pi-bpi-m4-ce-fcc-rohs-certification/9520
- Realtek RTD1395 chip datasheet: https://drive.google.com/file/d/1Jt8qUwEjLinMqURMftC3db0Xg9MIWIhu/view?usp=sharing
- BPI-M4 DXF file download: https://drive.google.com/file/d/1xK-DAjdjXiY7BgGcmq7x-aL5g6djznqT/view?usp=sharing
- Banana Pi BPI-M4 Android 8 1 1 demo, power by raspberry Pi PoE module：https://www.youtube.com/watch?v=aEZ9tSJ-Oao&feature=youtu.be
- Banana Pi BPI-M4 video play h264 4K under Linux with gst-launch-1.0: https://www.youtube.com/watch?v=PwdyGX3tqvo
- Banana Pi BPI-M4 digital photo download：https://drive.google.com/file/d/1lD9vOhdZMqHFilTPPHY80My0biszvW8r/view?usp=sharing
- BPI-M4 SBC bench test: http://forum.banana-pi.org/t/bpi-m4-sbc-bench-test/9469
- Banana Pi BPI-M4 m.2 extension board with nvme ssd：http://forum.banana-pi.org/t/bpi-m4-m-2-extension-board-with-nvme-ssd/11999
Tải hệ điều hành cho Banana Pi M4
Tổng hợp tất cả các phiên bản, bao gồm cả Android và Linux: https://drive.google.com/drive/folders/1xBxYgKM40GrBa-qfgPDD-cRrUhWBo34u
