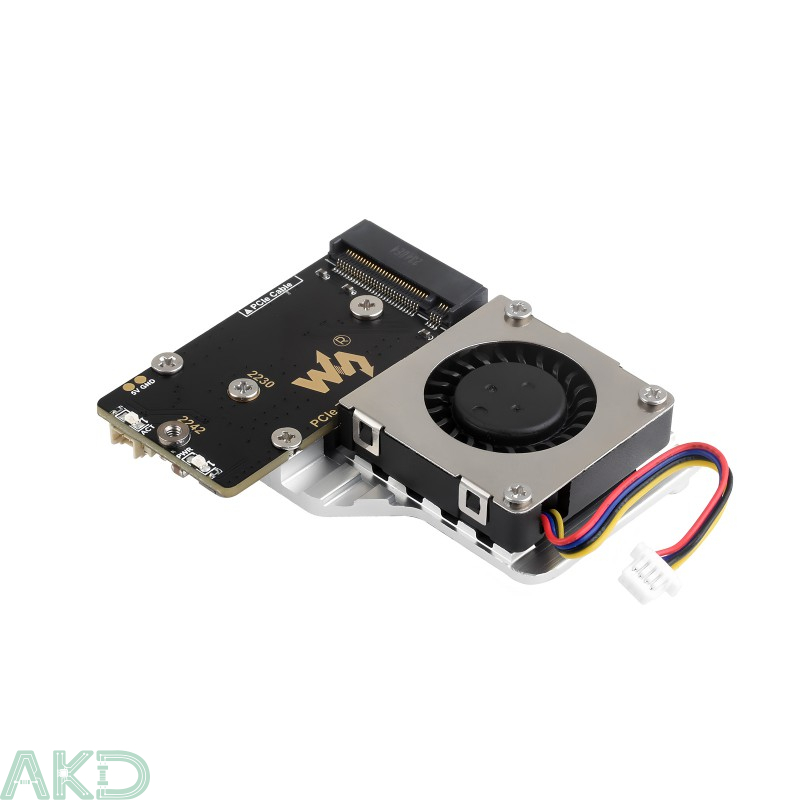

Mạch M.2 PCIe sang M.2 NVMe (E) kèm quạt Active Cooler cho Raspberry Pi 5
Tích hợp quạt tản nhiệt, hỗ trợ SSD M.2 chuẩn NVMe kích thước 2242/2230, đạt băng thông 8Gbps với khả năng đọc/ghi tốc độ cao.

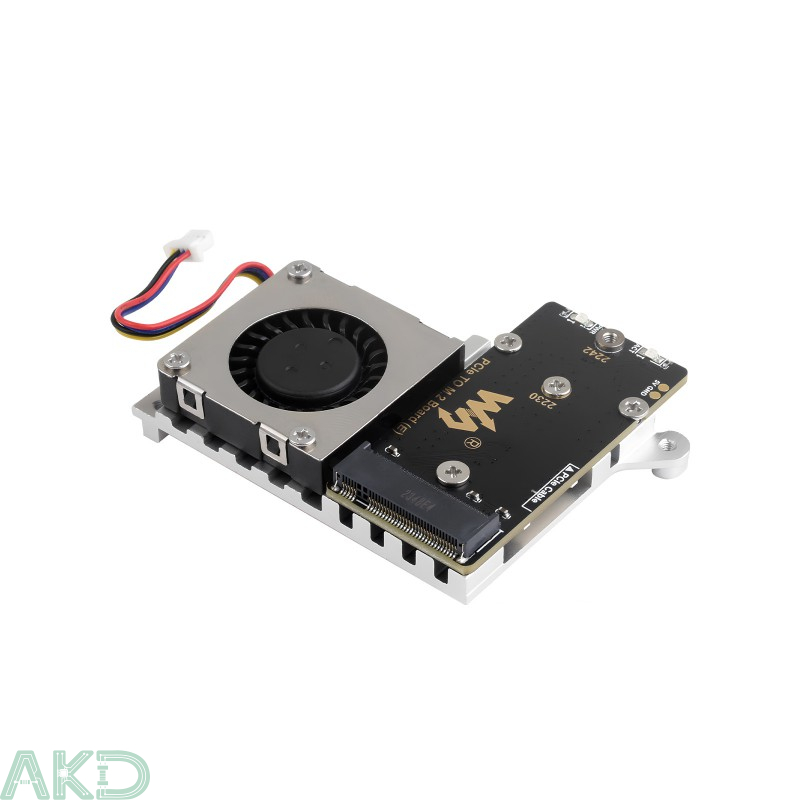

Thiết kế nhỏ gọn với quạt tản nhiệt tích hợp all-in-one, tối ưu cho Raspberry Pi 5. Bộ chuyển đổi hỗ trợ ổ SSD M.2 chuẩn NVMe, mang lại tốc độ đọc/ghi cao, góp phần nâng cao hiệu suất làm việc của hệ thống.

Thông số Kỹ thuật
- Điện áp đầu vào cho quạt: 5V DC (được cung cấp qua đầu cắm quạt bốn chân trên Raspberry Pi 5)
- Giao diện M.2: Hỗ trợ ổ cứng thể rắn NVMe (PCIe Gen2 / 3)
- Hỗ trợ kích thước SSD: 2242, 2230
- Kiểm soát tốc độ quạt: Điều khiển điều chế độ rộng xung với máy đo tốc độ
- Luồng không khí tối đa: 1.39 CFM
- Tốc độ quạt: 8000±10% VÒNG / PHÚT
- Vật liệu: Nhôm

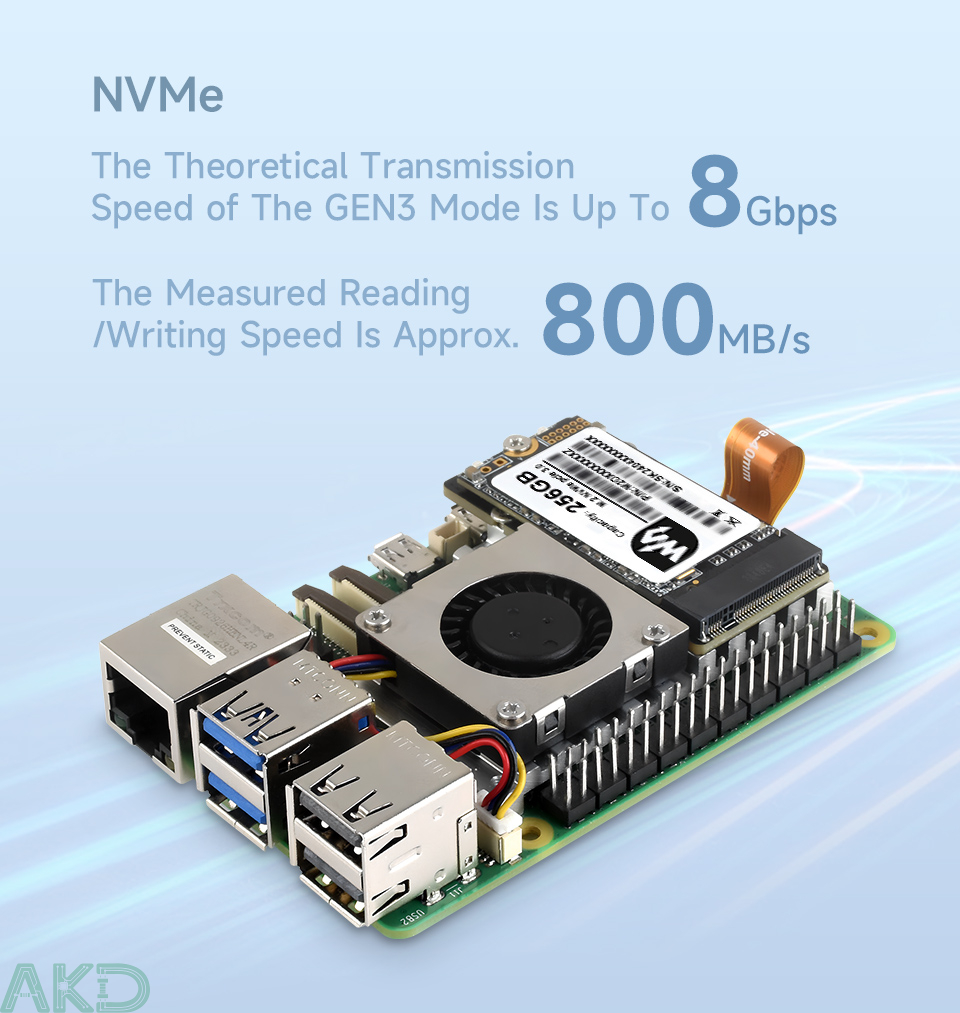

Nâng cấp tốc độ đọc ghi của Raspberry Pi 5
Cung cấp băng thông tối đa 8Gbps, cho phép đạt tốc độ đọc/ghi lên đến khoảng 800MB/s.
Hỗ trợ ổ SSD NVMe

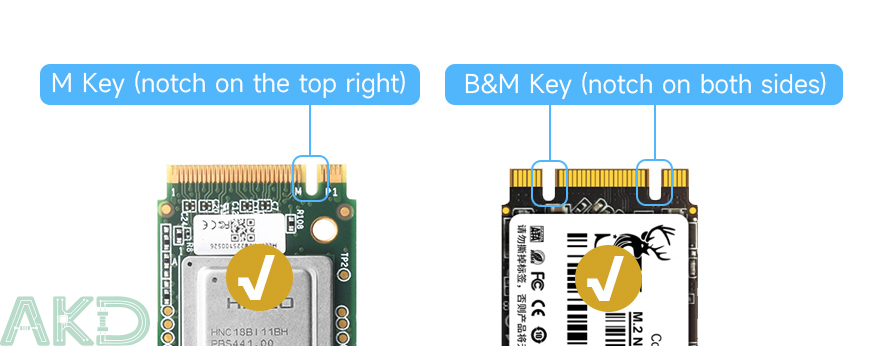

Hỗ trợ cả định dạng M-Key và B&M Key
Minh họa sử dụng
Thiết bị có thể được dùng kết hợp với cả mô-đun AI Hailo-8
Sử dụng với NVME Solid State Drive
Sử dụng với Mô-đun tăng tốc AI Hailo-8
Thiết kế cho Raspberry Pi 5

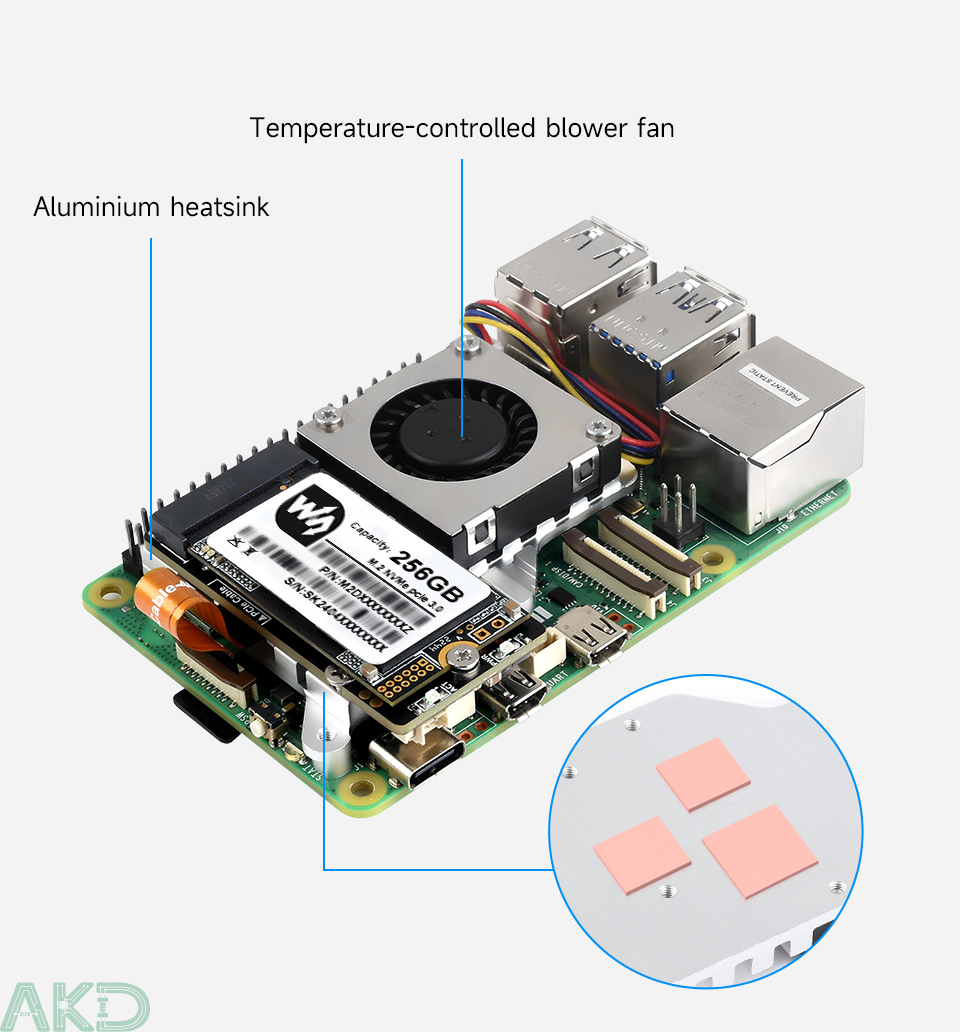

Được thiết kế đồng bộ với kích thước và vị trí lỗ gắn của Raspberry Pi 5, sản phẩm kết hợp tản nhiệt nhôm và quạt làm mát để nâng cao hiệu quả giải nhiệt cho bo mạch.

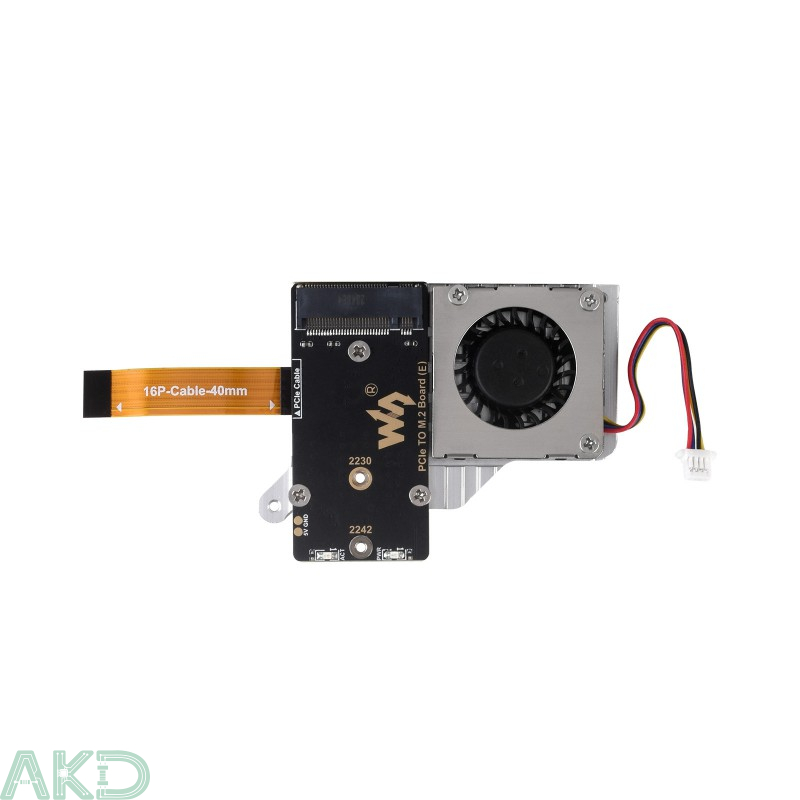

Kết nối với PI5 qua cáp 16PIN
Hoạt động dựa trên cổng PCIe 16PIN tích hợp trên Raspberry Pi 5.

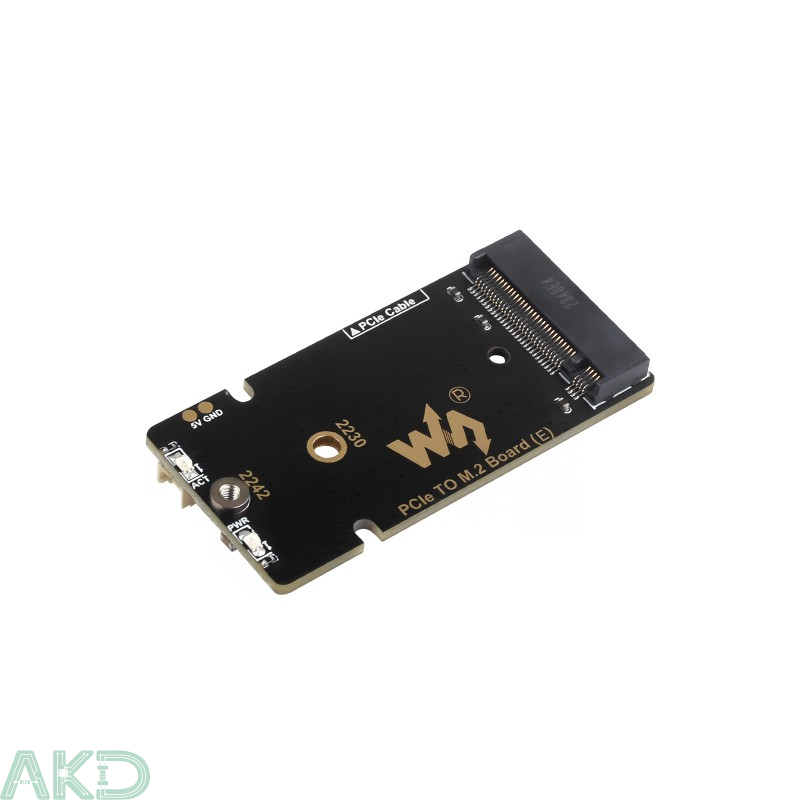

Hỗ trợ ổ cứng thể rắn NVMe
Tương thích với SSD M.2 kích thước 2242 và 2230, hỗ trợ chuẩn Gen2 và Gen3, đồng thời cho phép Raspberry Pi 5 khởi động trực tiếp từ ổ cứng thể rắn.

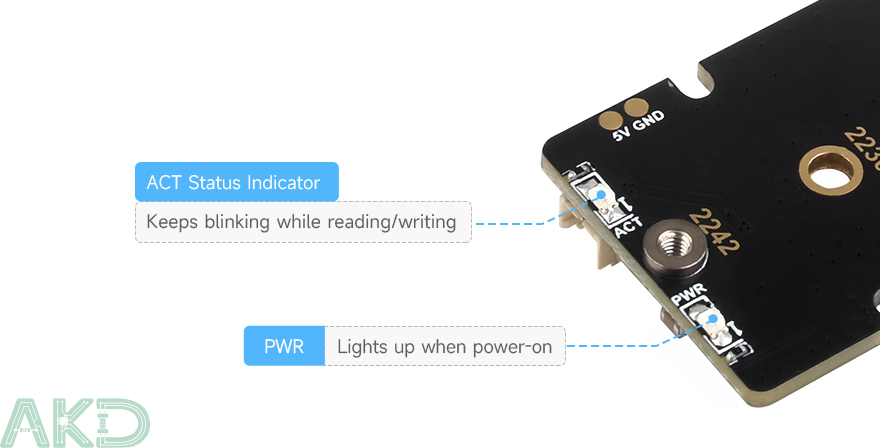

Đèn LED báo trạng thái
Hỗ trợ theo dõi dễ dàng tình trạng hoạt động của ổ SSD

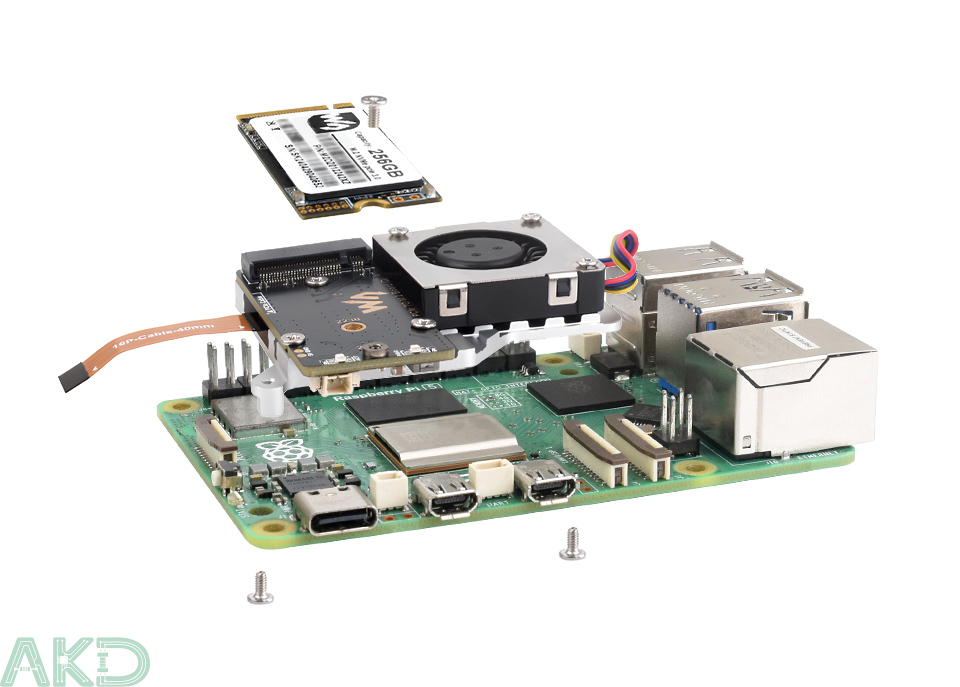

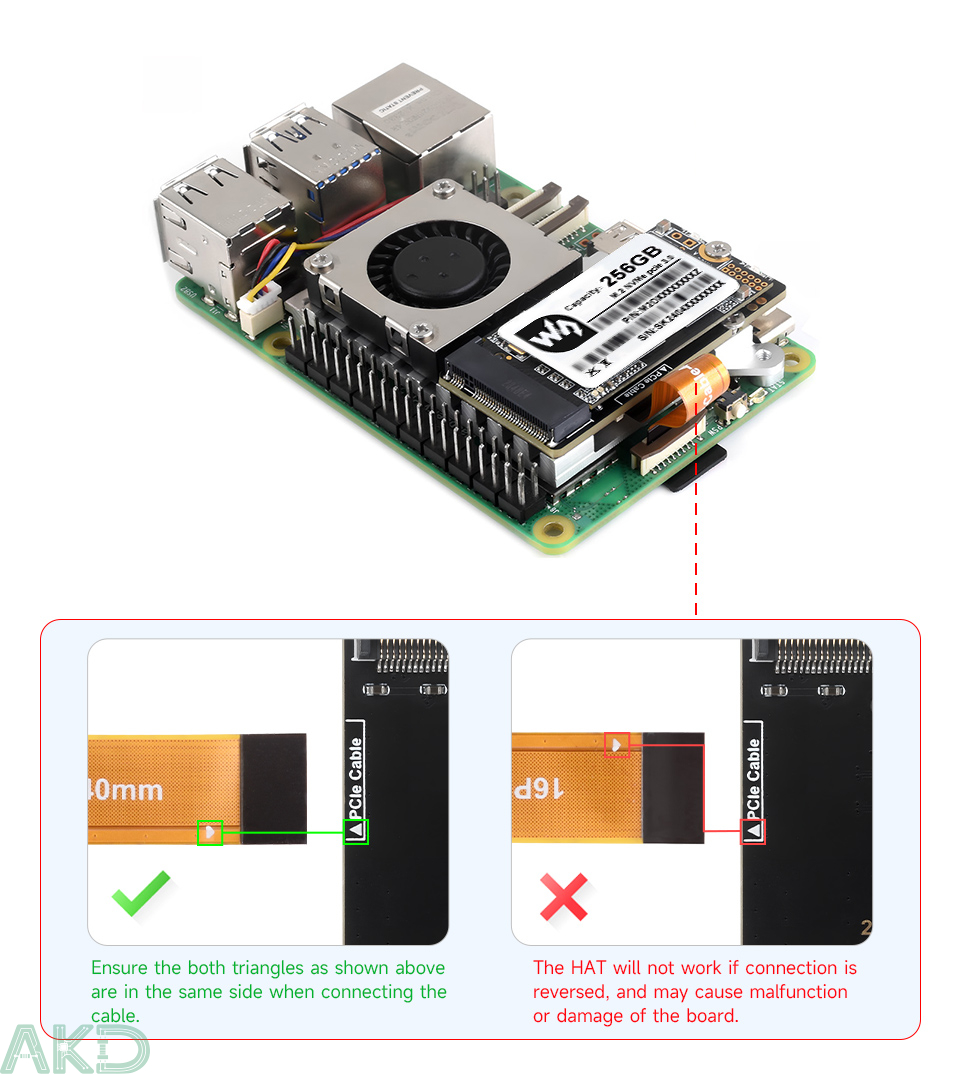

Hướng dẫn lắp ráp Mạch M.2 PCIe sang M.2 NVMe (E) kèm quạt Active Cooler cho Raspberry Pi 5

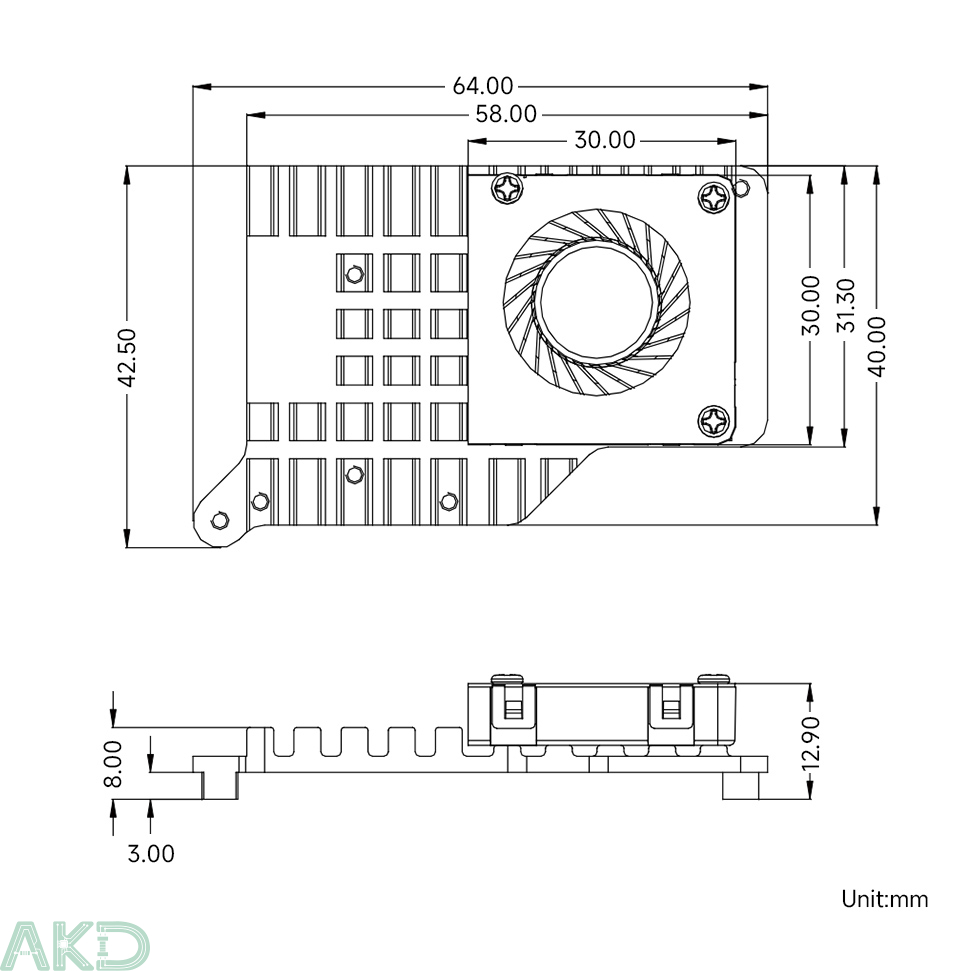

Kích thước Mạch M.2 PCIe sang M.2 NVMe (E) kèm quạt Active Cooler cho Raspberry Pi 5
Hướng dẫn sử dụng Mạch M.2 PCIe sang M.2 NVMe kèm quạt Active Cooler cho Raspberry Pi 5
Quý khách có thể tham khảo hướng dẫn tại đây http://www.waveshare.com/wiki/PCIe_TO_M.2_Board_(E)
Bộ sản phẩm bao gồm
Trọng lượng: 0,037 kg
- Bo mạch PCIe TO M.2 (E) x1
- Cáp MX1.25 2PIN x1
- Tấm tản nhiệt nhiệt (3 CÁI) x1
- Gói vít x1
