Mạch relay 3 kênh Raspberry Pi chính hãng

Giới thiệu mạch Relay 3 kênh Raspberry Pi

Mạch relay 3 kênh Raspberry Pi là module mở rộng mạnh mẽ giúp bo mạch Raspberry Pi điều khiển các tải điện áp cao hoặc dòng lớn an toàn, thông qua các rơ-le (relay) độc lập.

Mạch relay 3 kênh Raspberry Pi này tương thích trực tiếp với các phiên bản Raspberry Pi sử dụng chuẩn giao tiếp 40-pin GPIO. Sản phẩm rất hữu ích trong các ứng dụng nhúng, tự động hóa, IoT, điều khiển thiết bị điện gia dụng hoặc ứng dụng công nghiệp nhỏ, nơi bo Raspberry Pi cần điều khiển tải AC/DC ngoài phạm vi điện áp thấp 3.3V/5V mà GPIO cung cấp.

Tính năng

• Hỗ trợ các dòng Raspberry Pi (mọi phiên bản) và Jetson Nano
• Kết nối sử dụng 40 chân GPIO
• Relay chất lượng cao, điện áp đặt 5A 250V AC hoặc 5A 30V DC
• Bộ cách ly quang, chống nhiễu từ cao áp
• Có vỏ gắn trên rãnh tiêu chuẩn
• Đèn led trên board mạch để chỉ trạng thái relay
• Chọn chân điều khiển relay, cho phép điều khiển relay bằng các chân tùy chỉnh khác nhau so với các chân mặc định.
• Giao diện điều khiển đã đặt trước, cho phép làm việc với các bộ điều khiển như PLC.

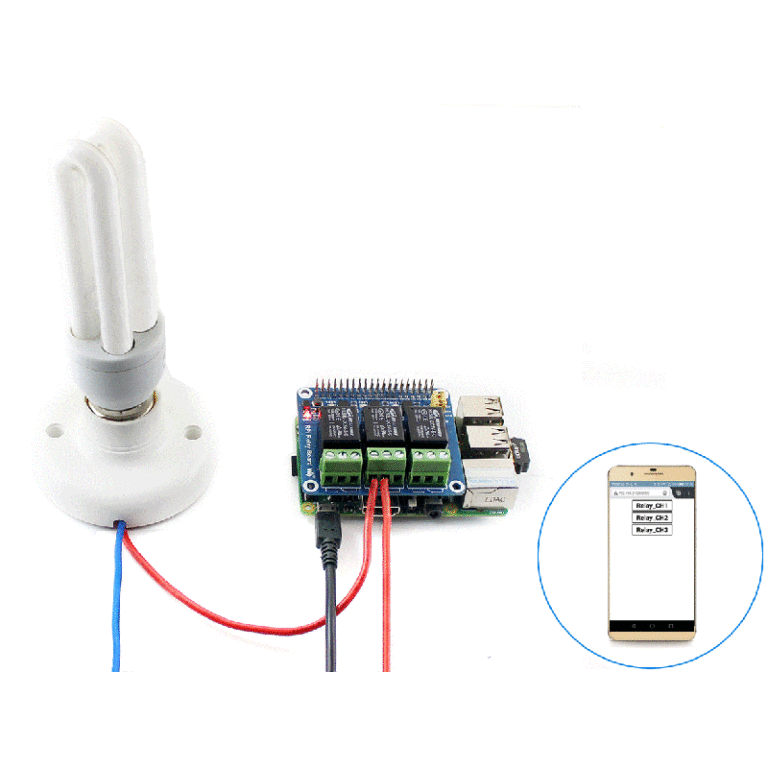

• Đi kèm với các tài liệu phát triển, bao gồm các ví dụ với wiringPi, bcm2835, python, python-bottle (Điều khiển qua web) và crontab (công việc định kỳ)

Có gì trên mạch Relay 3 kênh Raspberry Pi?

1. GPIO header: để kết nối vào mạch Raspberry Pi
2. Bộ ốc kết nối relay: để kết nối với các thiết bị cần điều khiển
3. Các rơ le (Relay)
4. Photocoupler: PC817
5. Đèn báo relay
   • LED on: relay NC is opened, NO is closed
   • LED off: relay NC is closed, NO is opened
6. Đèn báo nguồn
7. Relay control jumper
   • short the jumper: control the relays by default I/Os used in the example code
   • open the jumper: control the relays by custom I/Os through jumper wires

Kích thước mạch relay 3 kênh Raspberry Pi

Video giới thiệu sản phẩm

Tài liệu: http://www.waveshare.com/wiki/RPi_Relay_Board

Lưu ý: Mạch Raspberry Pi không bao gồm trong bộ module relay

Nếu bạn cần ít kênh hơn, có thể tham khảo Relay 8 kênh Raspberry Pi của chúng tôi.
