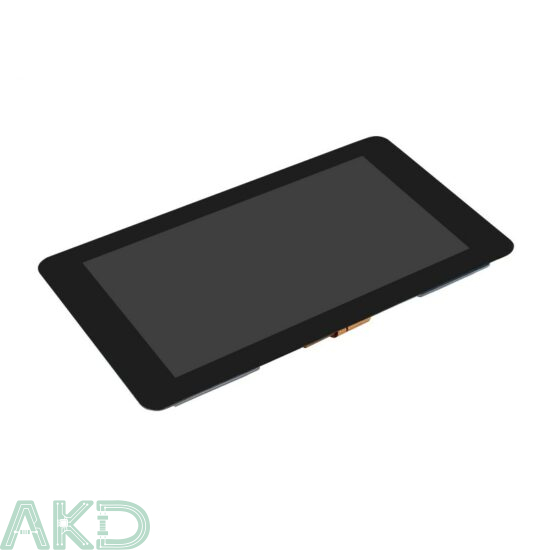

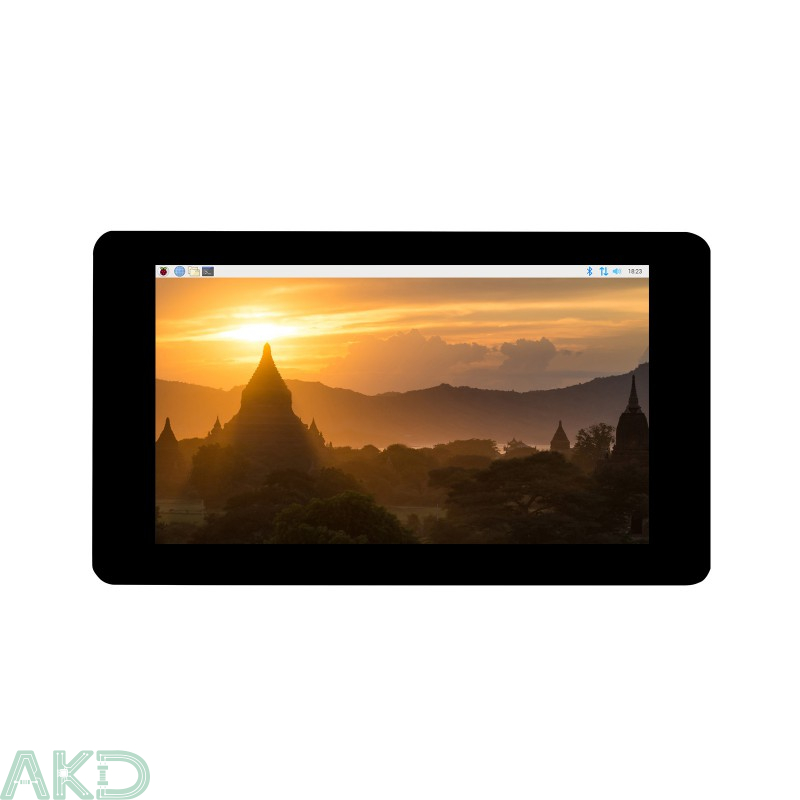

Màn hình cảm ứng 7inch DSI Raspberry Pi 1024×600 IPS

Giới thiệu sản phẩm

Màn hình cảm ứng 7inch DSI Raspberry Pi 1024×600 là giải pháp hiển thị chuyên dụng dành cho các dự án máy tính nhúng sử dụng Raspberry Pi, nổi bật với kết nối DSI tốc độ cao, tấm nền IPS cho góc nhìn rộng và khả năng cảm ứng điện dung đa điểm chính xác.

Sản phẩm được phân phối chính thức bởi Raspberry Pi Việt Nam (chứng nhận nhà phân phối), đầy  đủ hồ sơ nhập khẩu, xuất hóa đơn cho các cá nhân, tổ chức có nhu cầu.

Kích thước

7inch

Độ phân giải

1024×600

Kết nối

DSI

Tấm nền

IPS

Tiêu thụ điện

Cực kỳ tiết kiệm

Loại cảm ứng

Điện dung

Điểm cảm ứng

5 điểm

Điều khiển cảm ứng

I2C

Mặt kính

Cường lực

Raspberry Pi

• Hỗ trợ hệ điều hành Raspbian (Raspberry Pi OS), cảm ứng 5 điểm, cần cài driver trước khi sử dụng – Xem hướng dẫn sử dụng.
• Hỗ trợ các phiên bản Raspberry Pi 4B/3B+/3A+, CM3+/4*

Lưu ý:

• Màn hình tương thích, hiển thị tốt với Raspberry Pi 4B/3B+/3A+, CM3+/4*. Tuy nhiên, vỏ case bảo vệ của màn hình chỉ khớp với Raspberry Pi 4.
• CM3+/4 yêu cầu adapter mở rộng

Kết nối với Raspberry Pi 4

Hướng dẫn cắm dây

điều khiển cảm ứng

Ghi chú:

1. Cảm ứng lên đến 5 điểm, tùy thuộc vào hệ điều hành.

Ưu điểm kỹ thuật

• Tấm nền IPS với góc nhìn rộng và độ màu trung thực cao so với các màn hình TFT thông thường, rất hữu ích khi thiết kế ứng dụng cần hình ảnh rõ ràng.
• Cảm ứng điện dung đa điểm cho trải nghiệm tương tác mượt mà và chính xác hơn.
• Kết nối DSI trực tiếp với Raspberry Pi giúp giảm thiểu dây cáp và nhiễu tín hiệu.
• Vỏ bảo vệ tích hợp tăng tính cơ động và an toàn khi lắp đặt thiết bị.

Hướng dẫn lắp đặt và kết nối

• Màn hình được kết nối với Raspberry Pi thông qua cáp ribbon DSI 15-pin. Bạn cần:
• Cắm cáp DSI vào cổng DSI trên Raspberry Pi.
• Cài đặt driver cảm ứng I2C (nếu cần) theo hướng dẫn nhà sản xuất.
• Cố định màn hình vào vỏ case đi kèm để bảo vệ phần cứng.

Lưu ý: Vỏ case chỉ vừa khớp chính xác với Raspberry Pi 4; với Raspberry Pi CM3+/4 cần adapter riêng để đảm bảo lắp đặt đúng chuẩn.

Hạn chế và lưu ý kỹ thuật

• Màn hình yêu cầu cài driver hoặc cấu hình phần mềm phù hợp trên hệ điều hành (Raspberry Pi OS) để kích hoạt cảm ứng và độ phân giải đúng cách.
• Vỏ case chỉ phù hợp chính xác với Raspberry Pi 4, nên khi sử dụng với các model khác như CM3+/4 bạn cần adapter mở rộng để kết nối phù hợp.
• Không hỗ trợ kết nối tín hiệu video qua HDMI nếu thiết kế hiển thị dựa trên DSI. Đối với kết nối HDMI bạn cần module riêng.

Tài liệu hướng dẫn cài đặt màn hình (bắt buộc trước khi sử dụng): Xem tại đây
