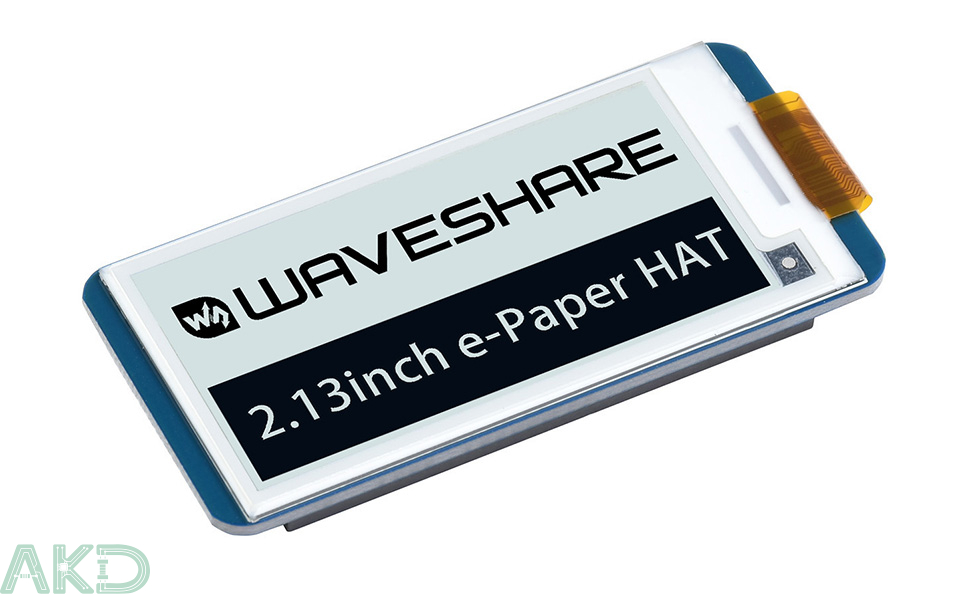

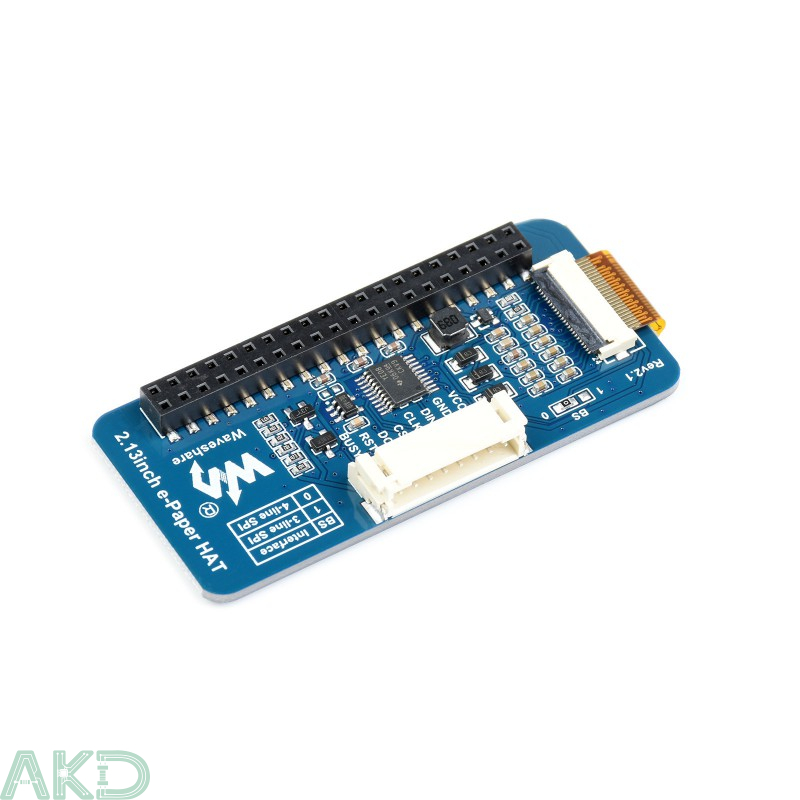

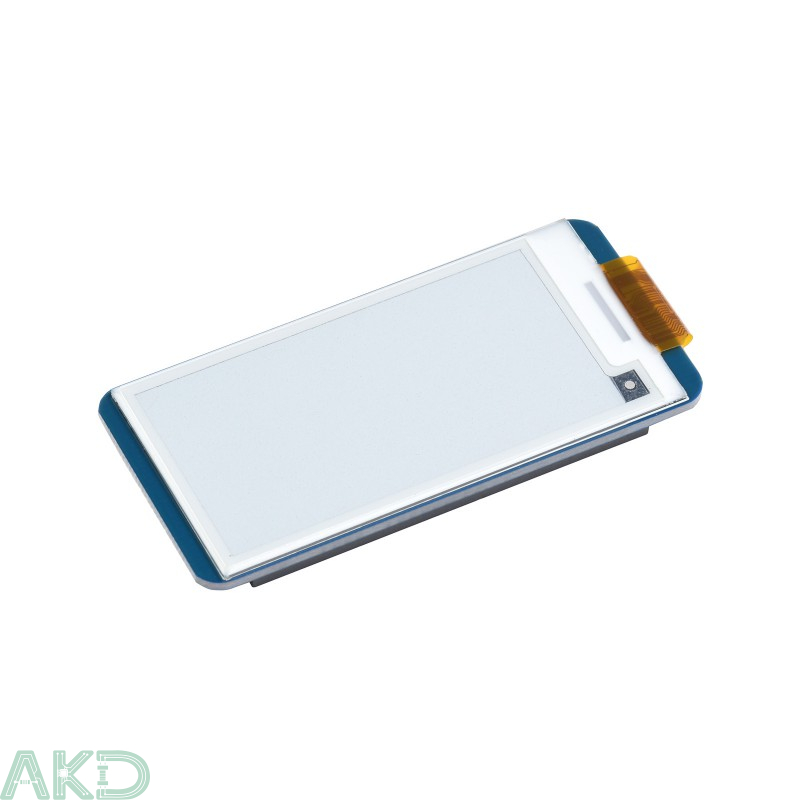

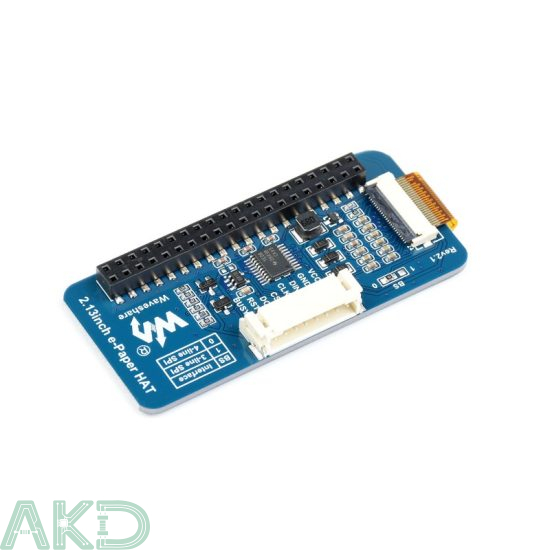

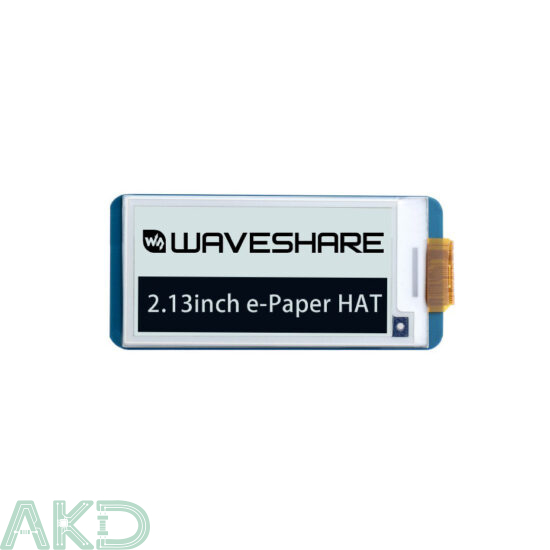

Màn hình e-ink 2.13inch SPI Raspberry Pi là module hiển thị điện tử dựa trên công nghệ e-ink (electronic ink / e-paper), được thiết kế để sử dụng trực tiếp với các bo mạch Raspberry Pi thông qua giao diện SPI.
Với kích thước hiển thị 2.13 inch và độ phân giải 250 × 122 pixel, màn hình mang lại chất lượng hiển thị rõ nét, tiêu thụ năng lượng cực thấp và góc nhìn rộng hơn 170°, rất phù hợp để xây dựng các bảng thông tin, dashboard trạng thái, nhãn giá động, thiết bị IoT hoặc các ứng dụng nhúng cần hiển thị lâu dài mà không tiêu tốn nhiều điện năng.
Màn Hình E-Ink 250×122, 2.13inch HAT Cho Raspberry Pi, Giao Diện SPI
Hỗ trợ làm mới từng phần, tiêu thụ điện năng thấp, góc nhìn rộng và mang lại trải nghiệm hiển thị giống như giấy.
Giải pháp lý tưởng cho thẻ giá, nhãn kệ hoặc dụng cụ công nghiệp
Kích thước
2.13″
Độ phân giải
250×122 Pixel
Góc nhìn
170o
Hiển thị màu
Đen/Trắng
Thang màu xám
2
Kết nối
SPI
Display Panel
e-paper
Trải nghiệm
Như giấy
Refresh
Hỗ trợ làm mới một phần
Môi trường
Yêu cầu ánh sáng xung quanh
Loại màn hình
Phản xạ thụ động
Tính năng nổi bật
- Không sử dụng đèn nền, màn hình vẫn giữ nguyên nội dung hiển thị trong thời gian dài ngay cả khi ngắt nguồn.
- Mức tiêu thụ điện năng cực thấp, hầu như chỉ cần năng lượng khi thực hiện thao tác làm mới (refresh).
- Trang bị header GPIO 40 chân tiêu chuẩn của Raspberry Pi, tương thích với các thiết bị Raspberry Pi và Jetson Nano.
- Sử dụng giao tiếp SPI, cho phép kết nối với nhiều nền tảng điều khiển như Arduino, STM32, v.v.
- Tích hợp mạch chuyển mức điện áp, tương thích với các MCU sử dụng mức 3.3V hoặc 5V.
- Đi kèm tài nguyên phát triển và tài liệu hướng dẫn trực tuyến, bao gồm sơ đồ mạch và ví dụ cho Raspberry Pi, Jetson Nano, Arduino và STM32.
Thống số kỹ thuật
| Điện áp | 3.3V / 5V | Màu sắc | Trắng, đen |
| Giao diện | SPI 3 dây, 4 dây | Thang màu xám | 2 |

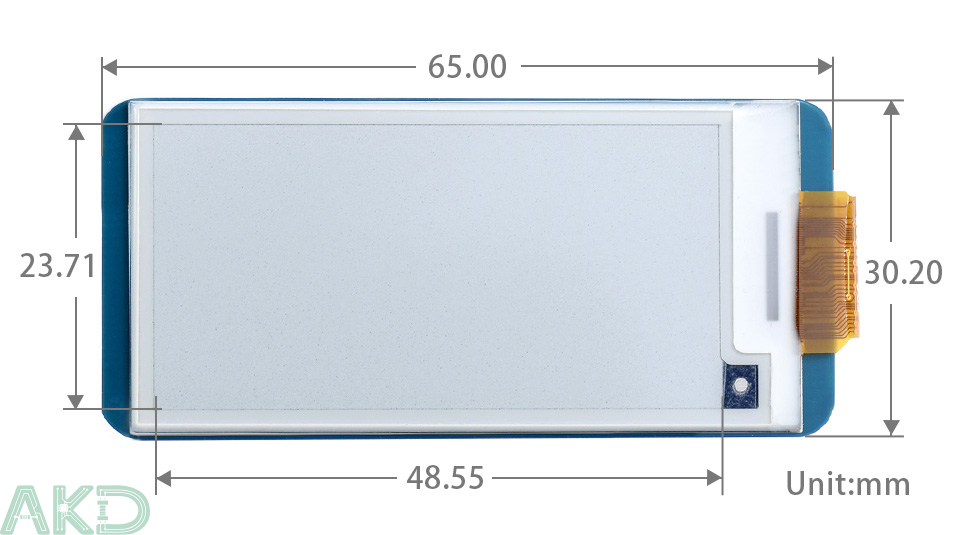

| Kích thước | 65 × 30,2mm | Thời gian refresh 1 phần | 0.3 giây |
| Kích thước màn hình | 48,55 × 23,71mm | Thời gian refresh toàn bộ | 2 giây |
| Dot Pitch | 0.194 x 0.194mm | Công suất refresh | 26.4mW |
| Độ phân giải | 250 x 122 pixel | Dòng điện chờ | <0.01uA (gần như không dùng điện) |
| Góc nhìn | 170o |

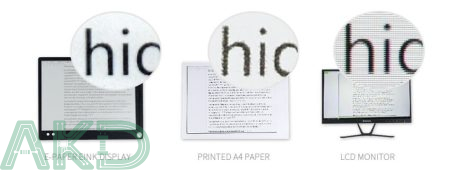

Ưu điểm của e-Ink
Màn hình giấy điện tử (e-Ink) hoạt động dựa trên công nghệ điện di microcapsule. Theo nguyên lý này, các hạt mang điện được treo trong dung dịch trong suốt sẽ di chuyển về các phía của vi nang khi có điện trường tác động, từ đó phản xạ ánh sáng môi trường và tạo nên hình ảnh hiển thị tương tự như mực in trên giấy.
Nhờ cơ chế đó, màn hình e-Ink hiển thị hình ảnh và văn bản rõ nét dưới ánh sáng đèn hoặc ánh sáng tự nhiên mà không cần đèn nền, đồng thời cung cấp góc nhìn rất rộng, gần 180°. Chính hiệu ứng hiển thị như giấy thật khiến loại màn hình này thường được ứng dụng phổ biến trong các thiết bị đọc sách điện tử.

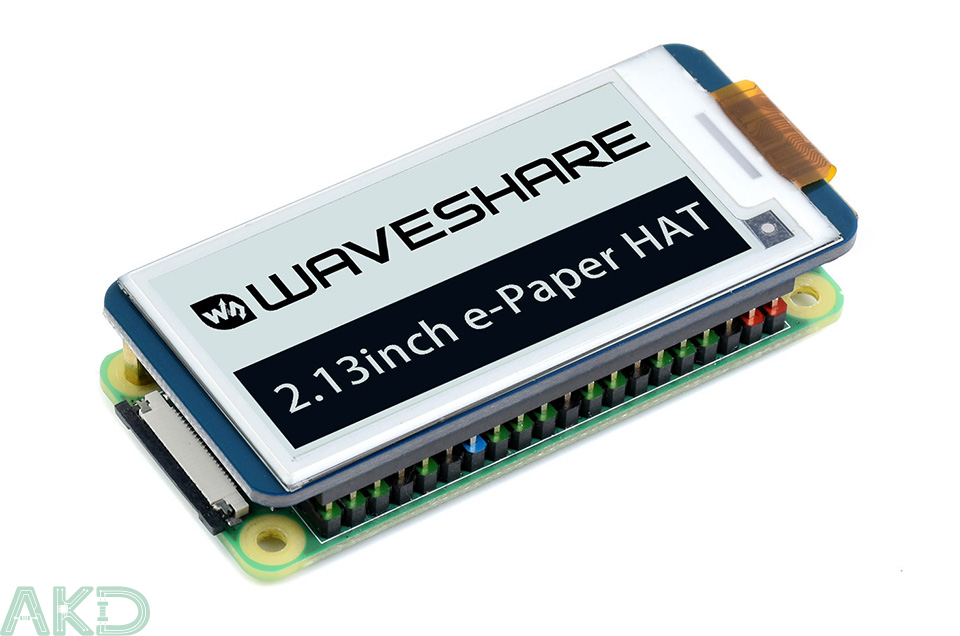

Header Raspberry Pi 40 chân tiêu chuẩn

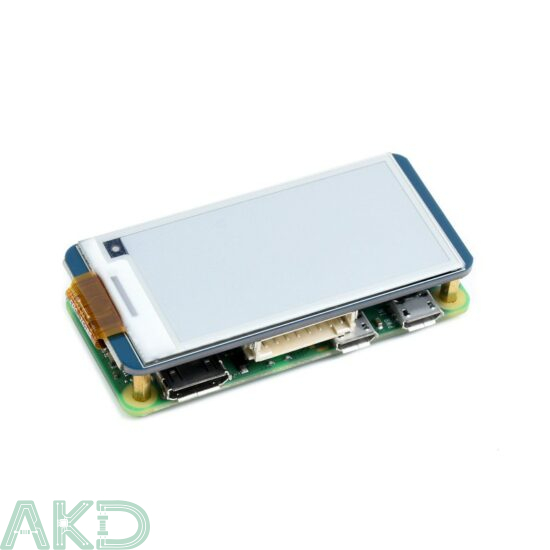

Tương Thích Với Bo Mạch Dòng Raspberry Pi, Jetson Nano

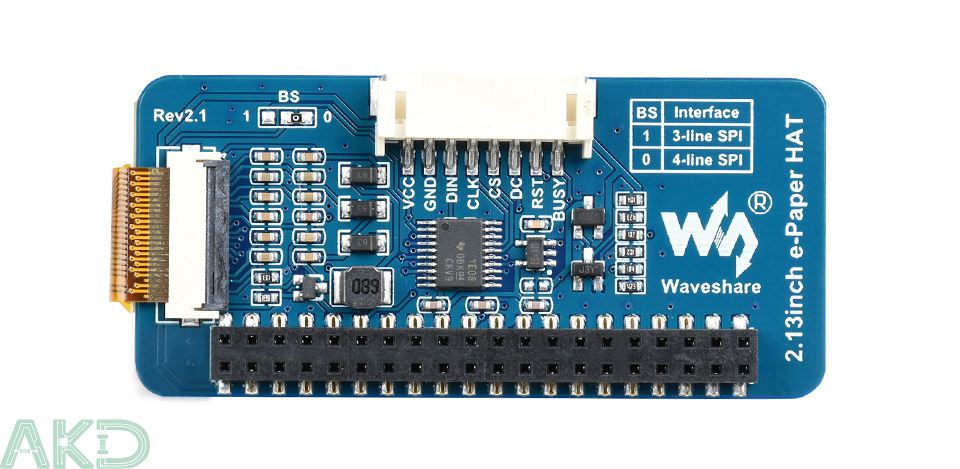

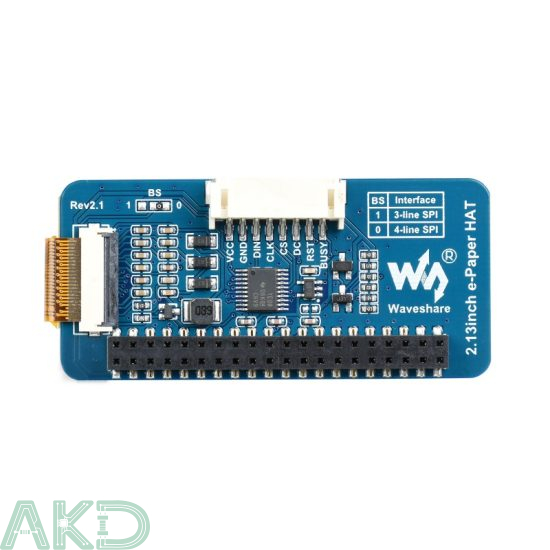

Giao Diện Điều Khiển SPI Tích Hợp
Để Sử Dụng Với Các Bảng Điều Khiển Khác Như STM32 / Arduino

| VCC | 3.3V / 5V |
|---|---|
| GND | Mặt đất |
| DIN | Chân SPI MOSI |
| CLK | Chốt SPI SCK |
| CS | Lựa chọn chip SPI, hoạt động thấp |
| DC | Lựa chọn dữ liệu / lệnh (cao cho dữ liệu, thấp cho lệnh) |
| RST | Đặt lại bên ngoài, hoạt động thấp |
| BẬN RỘN | Đầu ra trạng thái bận (cao cho bận) |

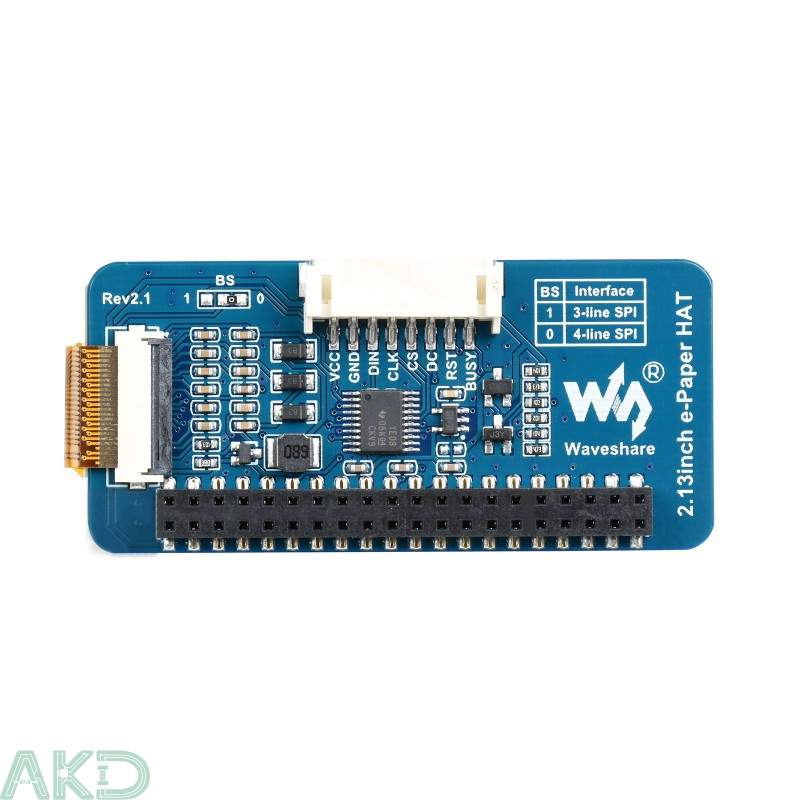

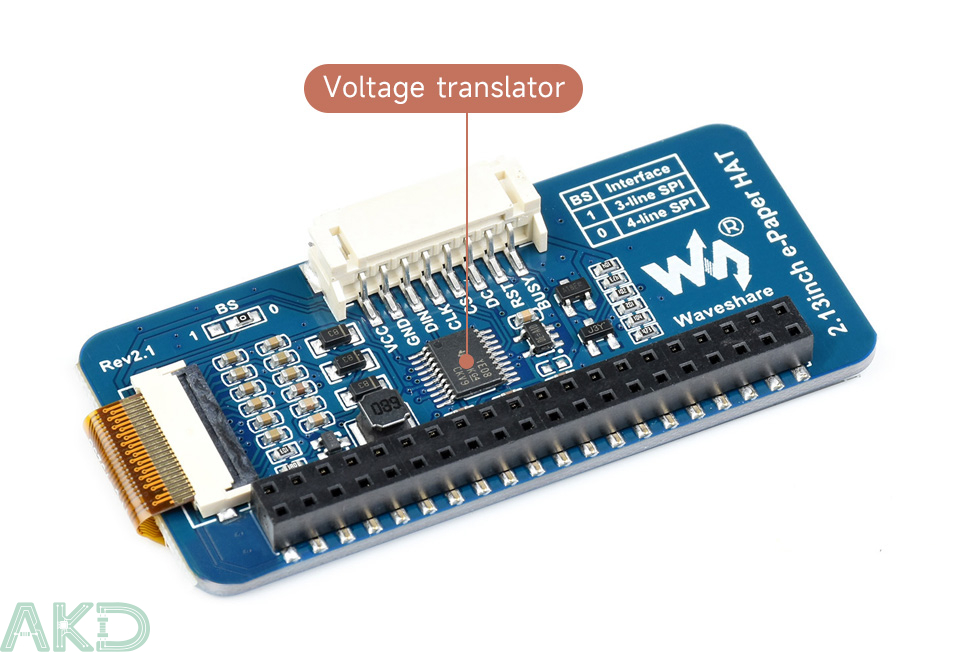

Bộ chuyển đổi điện áp trên bo mạch
Tương Thích Với MCU 3.3V / 5V

Một số ứng dụng của màn hình

Kích thước
