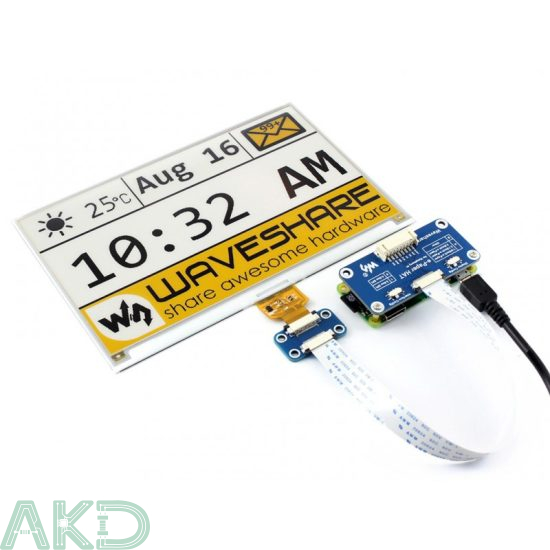

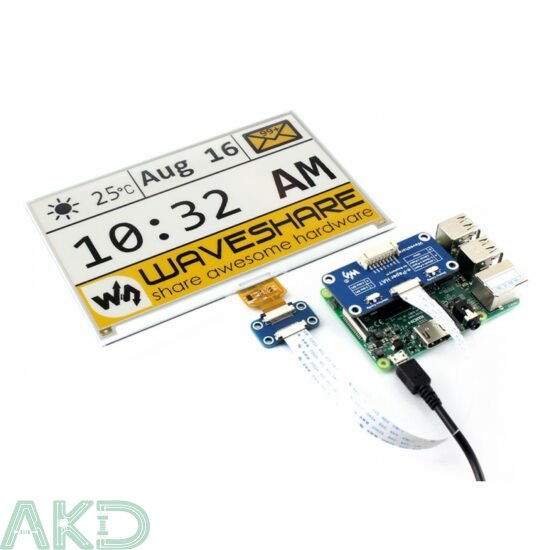

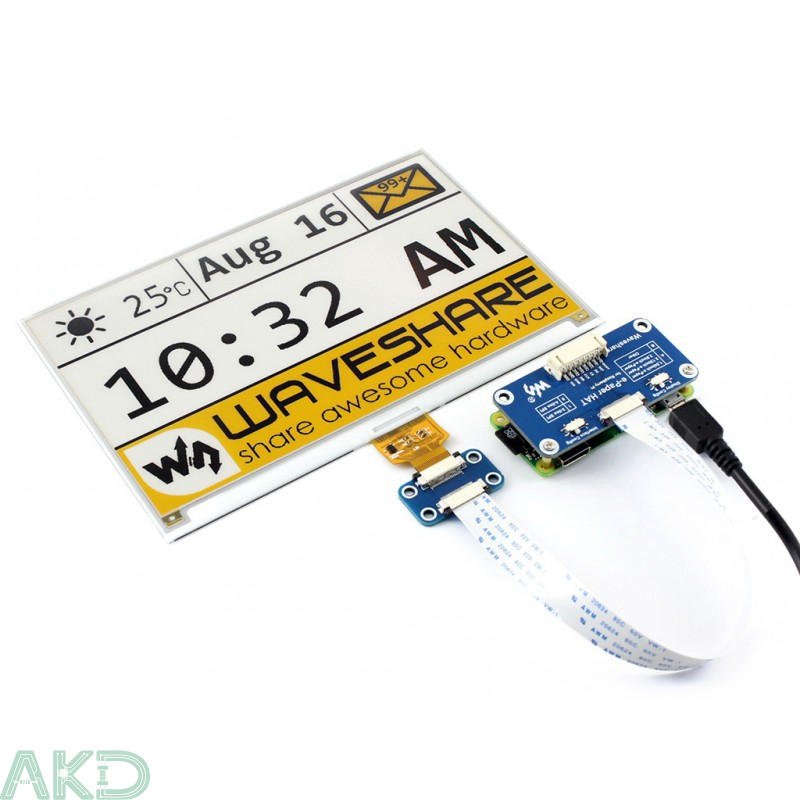

Màn hình E-Ink 7.5inch HAT – 640×384 pixel cho Raspberry Pi, ba màu vàng/đen/trắng

Màn hình e-ink 7.5inch Raspberry Pi, độ phân giải 640 × 384, hiển thị ba màu Vàng/Đen/Trắng, giao tiếp qua SPI.

Tổng quan màn hình e-ink 7.5inch Raspberry Pi

Đây là màn hình E-Ink HAT dành cho Raspberry Pi, kích thước 7,5 inch, độ phân giải 640 × 384, tích hợp bộ điều khiển nhúng và giao tiếp qua SPI, hỗ trợ hiển thị ba màu vàng, đen và trắng.

Nhờ các ưu điểm như tiêu thụ điện năng cực thấp, góc nhìn rộng và khả năng hiển thị rõ ràng ngay cả khi không có điện, sản phẩm là lựa chọn lý tưởng cho các ứng dụng như nhãn kệ, thiết bị công nghiệp và nhiều ứng dụng khác.

Tính năng màn hình e-ink 7.5inch Raspberry Pi

• Không có đèn nền, vẫn hiển thị nội dung cuối cùng trong thời gian dài ngay cả khi tắt nguồn
• Tiêu thụ điện năng cực thấp, năng lượng chỉ cần khi làm mới màn hình
• Header GPIO 40 chân tiêu chuẩn của Raspberry Pi, tương thích với Raspberry Pi và Jetson Nano
• Giao tiếp SPI, kết nối dễ dàng với các bảng điều khiển khác như Raspberry Pi, Arduino, Nucleo, v.v.
• Tích hợp bộ dịch điện áp, tương thích với MCU 3,3V và 5V
• Đi kèm tài nguyên phát triển và hướng dẫn sử dụng, hỗ trợ ví dụ cho Raspberry Pi, Jetson Nano, Arduino, STM32

Thông số kỹ thuật màn hình e-ink 7.5inch Raspberry Pi

• Điện áp hoạt động: 3.3V ~ 5V
• Giao diện: SPI
• Kích thước phác thảo: 170,2mm × 111,2mm
• Kích thước màn hình: 163,2mm × 97,92mm
• Sân chấm: 0,255 × 0,255
• Độ phân giải: 640 × 384
• Màu hiển thị: vàng, đen, trắng
• Mức độ xám: 2
• Thời gian làm mới hoàn toàn: 16 giây
• Công suất làm mới: 38mW (thông thường)
• Công suất chờ: <0,017mW
• Góc nhìn: >170 °

Giao diện

Kích thước màn hình

Tài liệu kỹ thuật

http://www.waveshare.com/wiki/7.5inch_e-Paper_HAT_(C)
