Màn hình e-ink HAT 2.13inch SPI 250×122 pixel 3 màu Đỏ/Đen/Trắng, kết nối SPI là module màn hình điện tử (e-ink / e-paper) kích thước 2.13inch với độ phân giải 250×122 pixel, hiển thị 3 màu Đỏ, Đen và Trắng và giao tiếp qua SPI – tiêu chuẩn phổ biến để kết nối với Raspberry Pi, Arduino, STM32, Jetson Nano và các vi điều khiển khác.
Đây là giải pháp hiển thị lý tưởng cho các ứng dụng cần thông tin tĩnh hoặc thay đổi không thường xuyên như dashboard trạng thái, nhãn giá, bảng điều khiển, bảng thông tin IoT hoặc thiết bị nhúng cần tiêu thụ cực thấp.
Công nghệ e-ink mô phỏng trải nghiệm đọc tương tự như giấy in truyền thống, với khả năng giữ nguyên nội dung đã hiển thị mà không cần điện khi không refresh. Điều này làm cho điện năng tiêu thụ ở mức cực thấp và phù hợp với hệ thống chạy pin hoặc nguồn hạn chế.

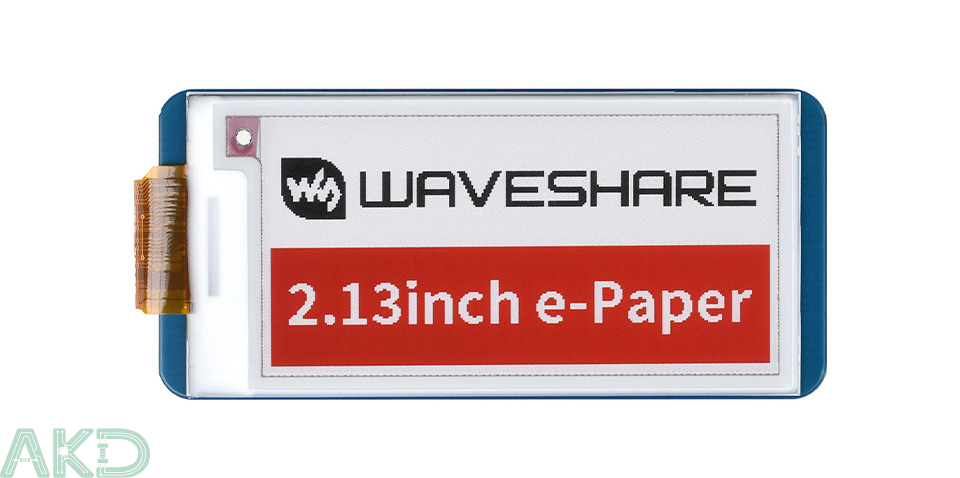

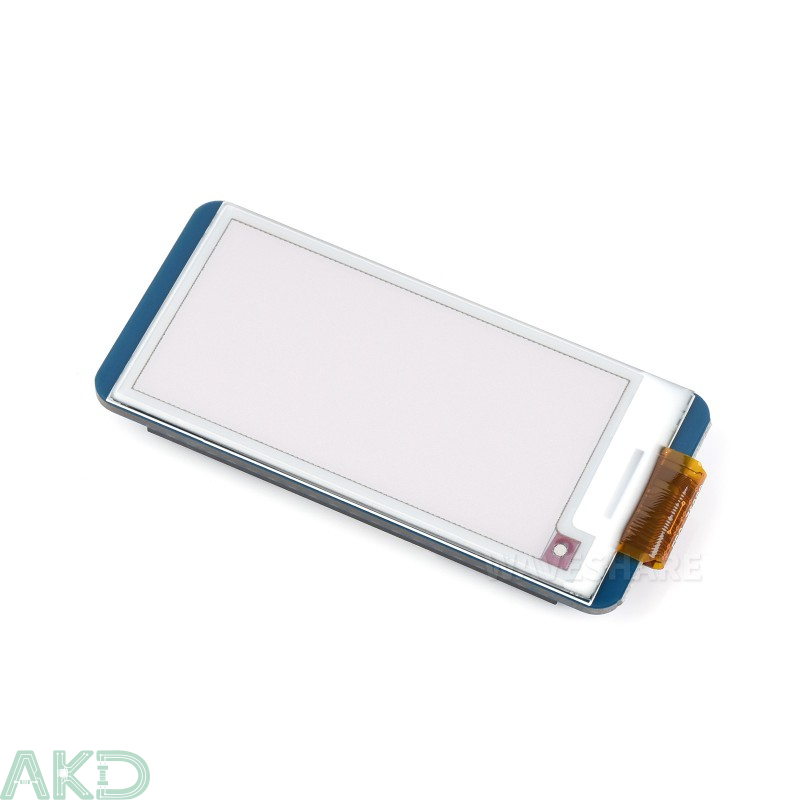

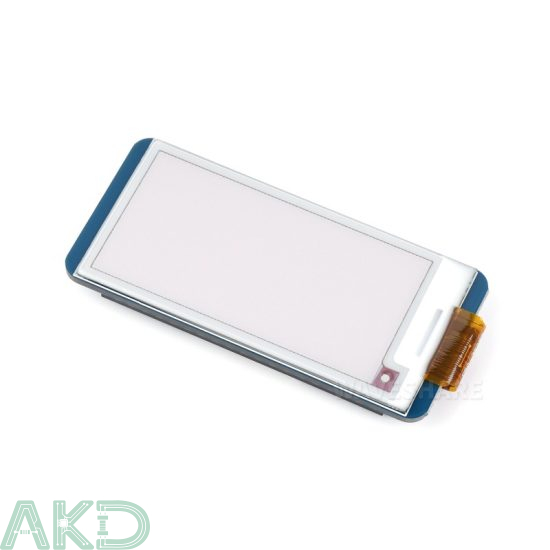

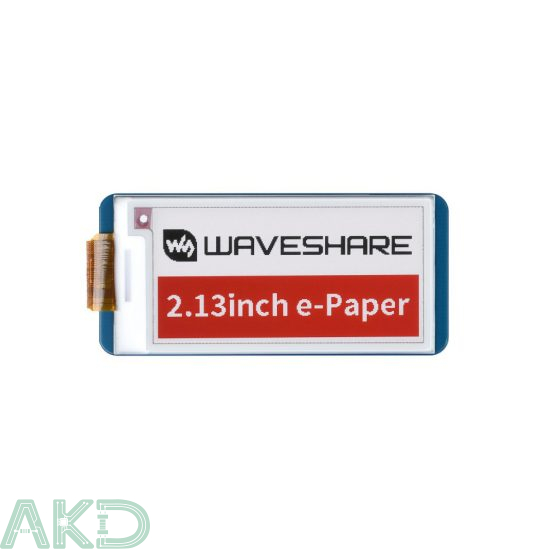

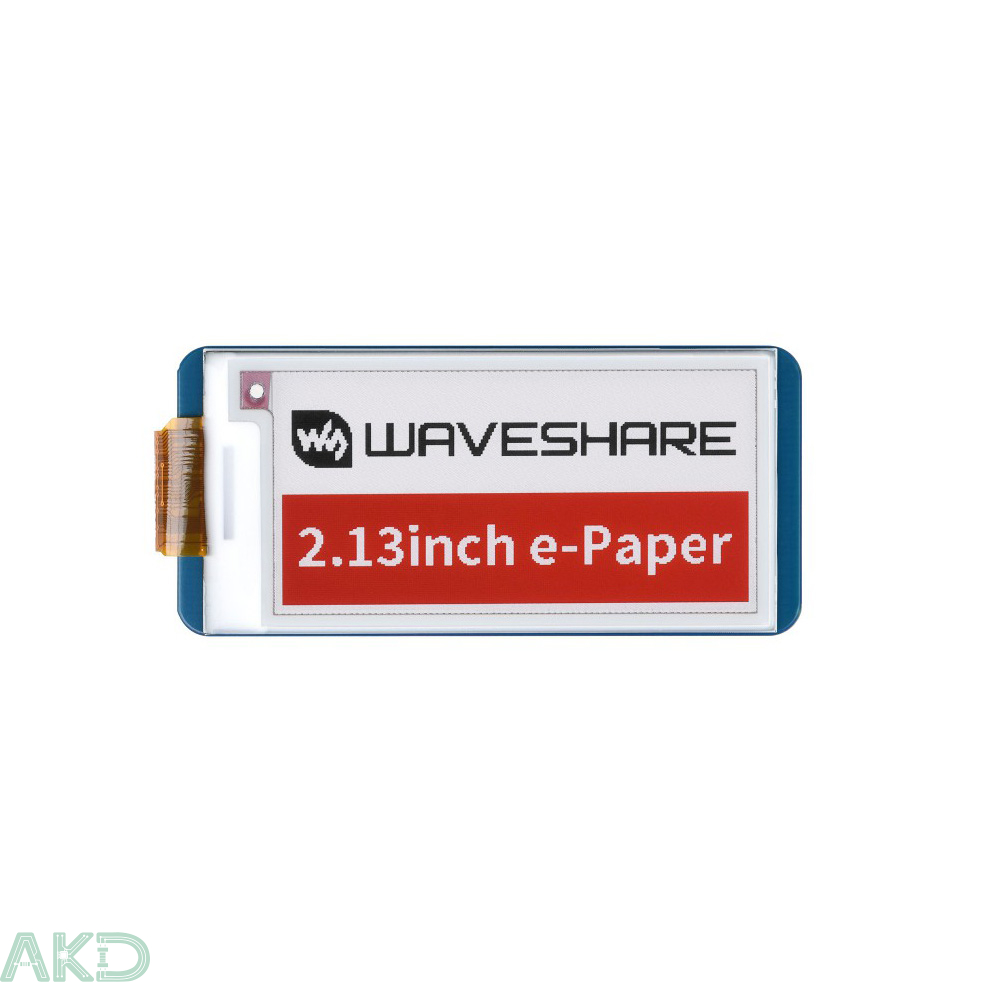

Màn Hình E-Ink 2.13″ E-Paper HAT (B) độ phân giải 250×122 Pixel – Hiển thị 3 màu Đỏ/Đen/Trắng
Hỗ trợ làm mới từng phần, tiêu thụ điện năng thấp, góc nhìn rộng và mang lại trải nghiệm hiển thị tương tự như giấy.
Giải pháp lý tưởng cho thẻ giá, nhãn kệ hoặc dụng cụ công nghiệp
Kích thước
2.13″
Độ phân giải
250×122 Pixel
Góc nhìn
170o
Hiển thị màu
Đỏ/Đen/Trắng
Thang màu xám
2
Kết nối
SPI
Display Panel
e-paper
Trải nghiệm
Như giấy
Môi trường
Yêu cầu ánh sáng xung quanh
Loại màn hình
Phản xạ thụ động
Tính năng nổi bật
- Không sử dụng đèn nền, nội dung cuối cùng vẫn được giữ nguyên trong thời gian dài ngay cả khi ngắt nguồn.
- Mức tiêu thụ điện năng cực thấp; năng lượng hầu như chỉ được dùng khi làm mới hình ảnh.

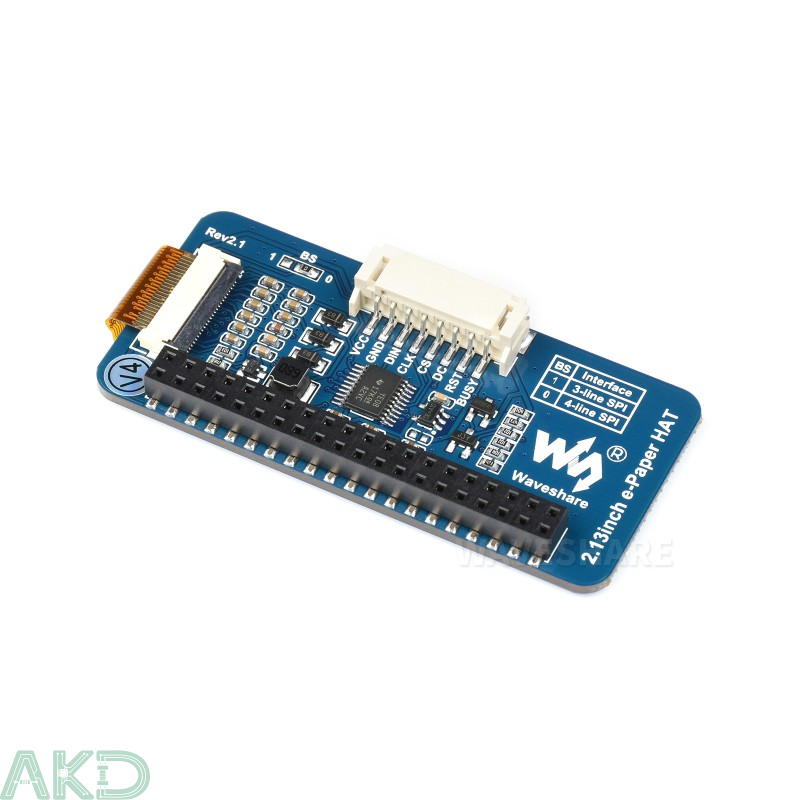

- Trang bị header GPIO 40 chân tiêu chuẩn của Raspberry Pi, tương thích với các bo mạch Raspberry Pi và Jetson Nano.
- Giao tiếp SPI, cho phép kết nối với nhiều bộ điều khiển khác như Arduino, STM32, v.v.
- Tích hợp mạch chuyển đổi điện áp, tương thích với các MCU mức 3.3V và 5V.
- Cung cấp đầy đủ tài nguyên phát triển trực tuyến và tài liệu hướng dẫn sử dụng (ví dụ cho Raspberry Pi, Jetson Nano, Arduino, STM32).
Thống số kỹ thuật
| Điện áp | 3.3V / 5V | Màu sắc | Trắng, đen, đỏ |
| Giao diện | SPI 3 dây, 4 dây | Thang màu xám | 2 |
| Kích thước | 65 × 30,2mm | Thời gian refresh 1 phần | 0.3 giây |
| Kích thước màn hình | 48,55 × 23,71mm | Thời gian refresh toàn bộ | 15 giây |
| Dot Pitch | 0.229 × 0.228mm | Công suất refresh | 26.4mW |
| Độ phân giải | 250 x 122 pixel | Dòng điện chờ | <0.01uA (gần như không dùng điện) |
| Góc nhìn | 170o |

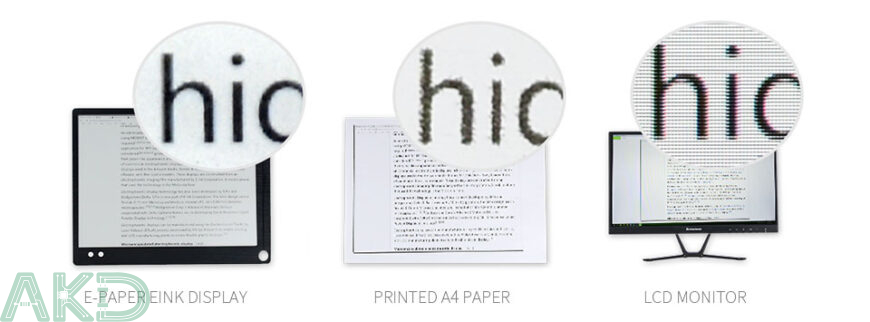

Ưu điểm của e-Ink
Màn hình giấy điện tử (e-Ink) hoạt động dựa trên công nghệ điện di microcapsule. Nguyên lý hiển thị là các hạt mang điện được treo trong một chất lỏng trong suốt; khi có điện trường tác động, các hạt này di chuyển về các phía khác nhau của vi nang, tạo nên hình ảnh có thể quan sát được thông qua việc phản xạ ánh sáng môi trường, tương tự như cách hiển thị của giấy in truyền thống.
Nhờ đó, màn hình e-Ink hiển thị hình ảnh và văn bản rõ nét dưới ánh sáng đèn hoặc ánh sáng tự nhiên, không cần đèn nền và cho góc nhìn rất rộng, gần như đạt 180°. Với đặc tính hiển thị giống giấy, loại màn hình này thường được ứng dụng phổ biến trong các thiết bị đọc sách điện tử.

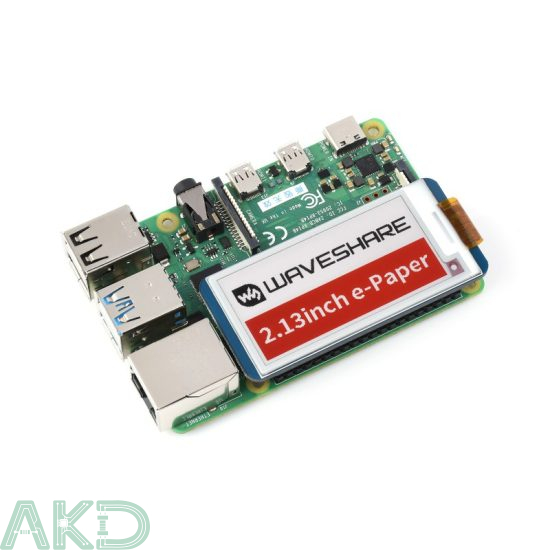

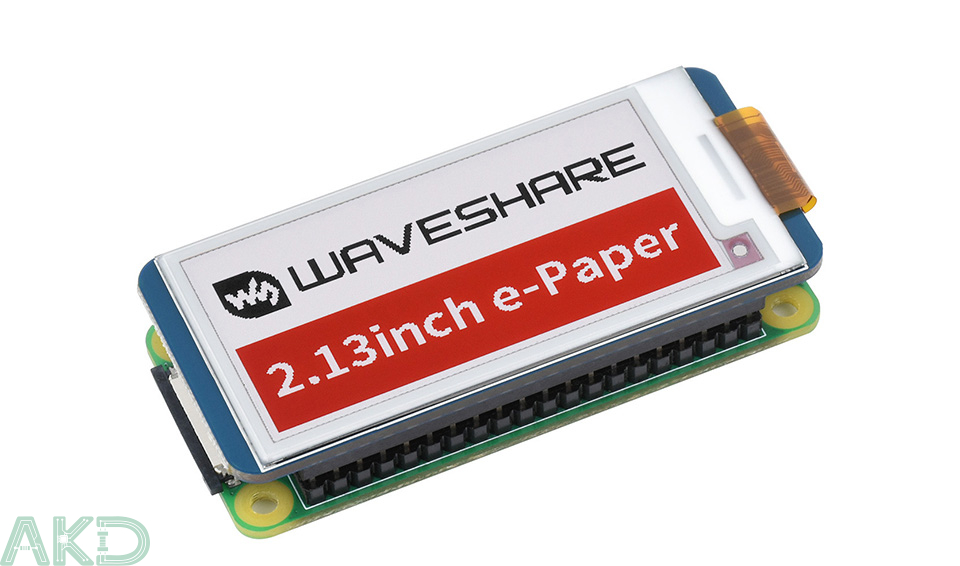

Header Raspberry Pi 40 chân tiêu chuẩn

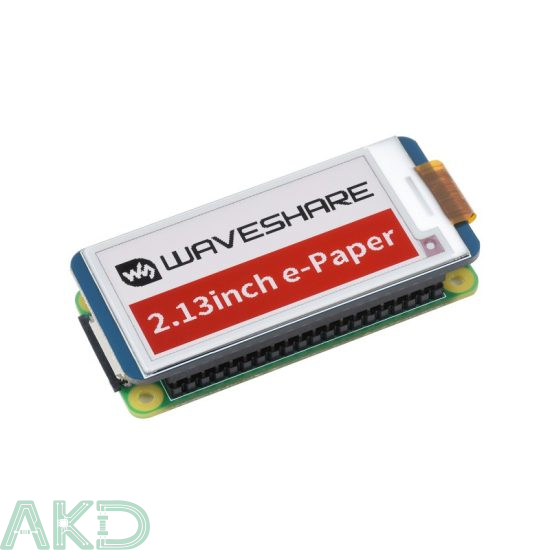

Tương Thích Với Bo Mạch Dòng Raspberry Pi, Jetson Nano

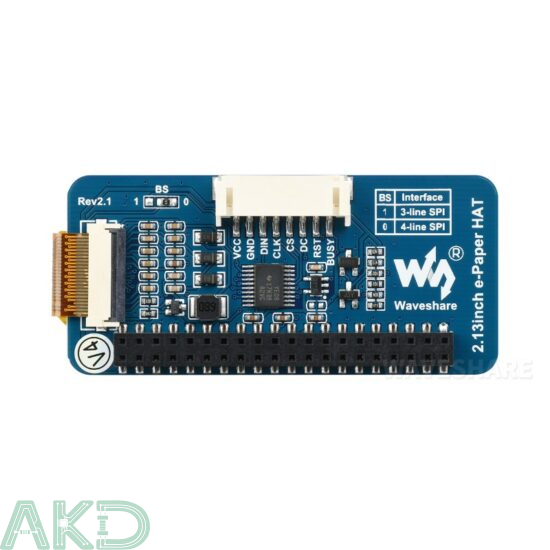

Giao Diện Điều Khiển SPI Tích Hợp
Để Sử Dụng Với Các Bảng Điều Khiển Khác Như STM32 / Arduino

| VCC | 3.3V / 5V |
|---|---|
| GND | Mặt đất |
| DIN | Chân SPI MOSI |
| CLK | Chốt SPI SCK |
| CS | Lựa chọn chip SPI, hoạt động thấp |
| DC | Lựa chọn dữ liệu / lệnh (cao cho dữ liệu, thấp cho lệnh) |
| RST | Đặt lại bên ngoài, hoạt động thấp |
| BẬN RỘN | Đầu ra trạng thái bận (cao cho bận) |

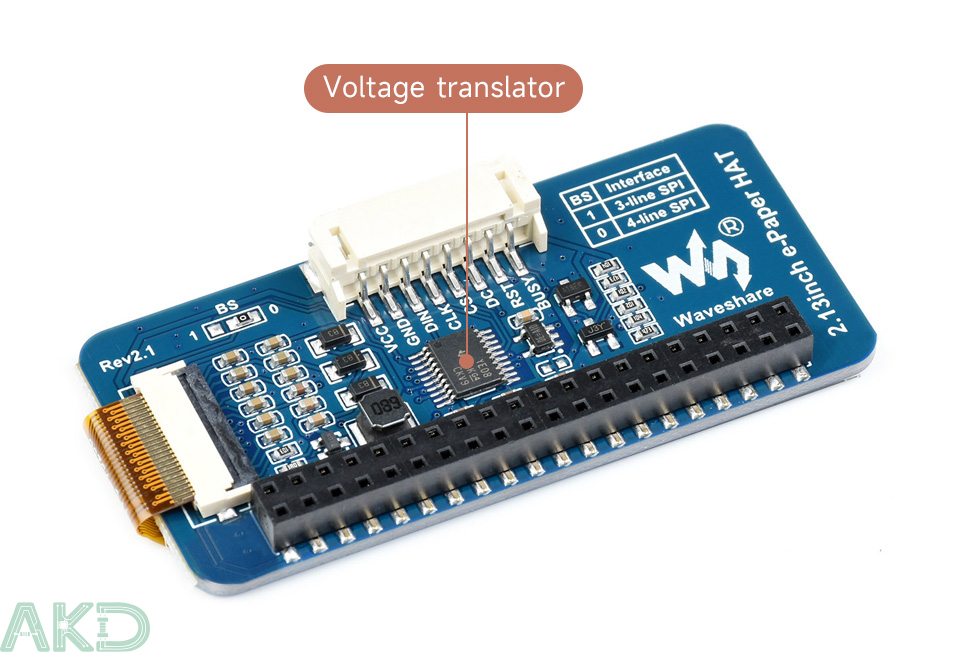

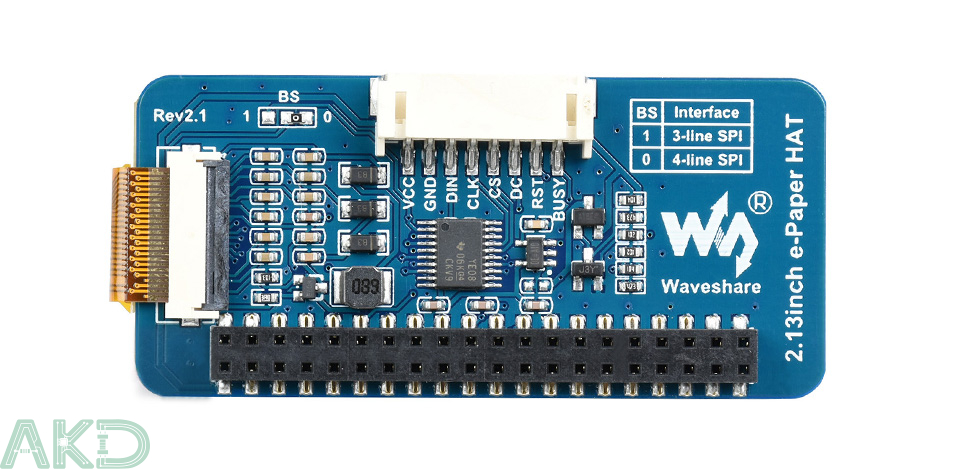

Bộ chuyển đổi điện áp trên bo mạch
Tương Thích Với MCU 3.3V / 5V

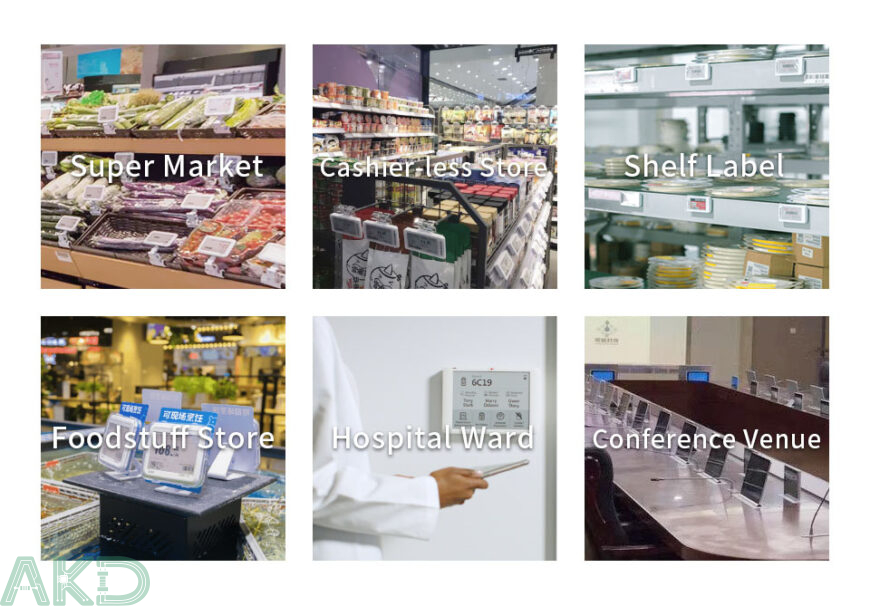

Một số ứng dụng của màn hình

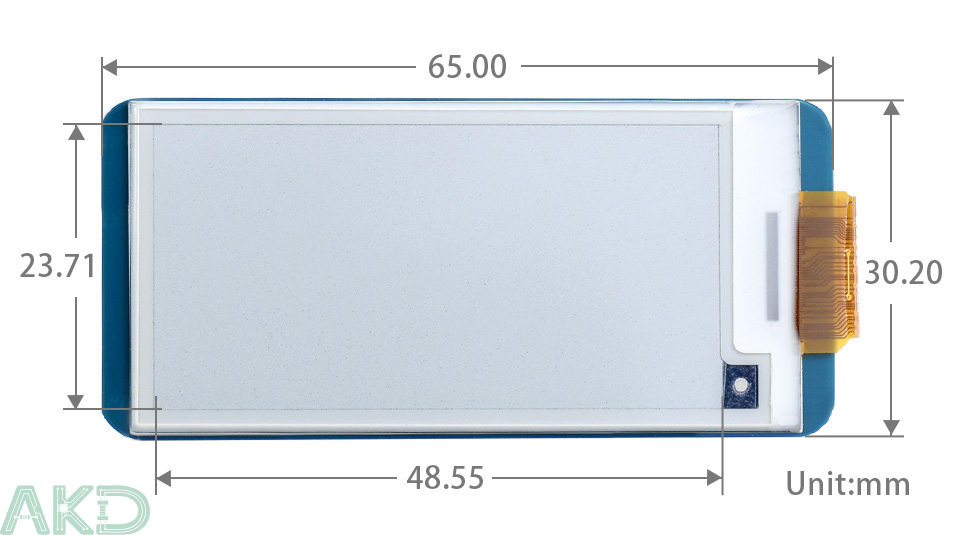

Kích thước
