Raspberry Pi Pifi DAC+ – Card âm thanh Hi-Fi cho Raspberry Pi

Giới thiệu về Raspberry Pi PiFi DAC+

Raspberry Pi PiFi DAC+ là card âm thanh Hi‑Fi mở rộng được thiết kế chuyên biệt cho các bo mạch Raspberry Pi, mang tới chất lượng âm thanh vượt trội so với đầu ra âm thanh tích hợp sẵn.

Với DAC (Digital‑to‑Analog Converter) cao cấp sử dụng chip TI PCM5122, PiFi DAC+ chuyển đổi tín hiệu số từ Raspberry Pi thành tín hiệu analog chất lượng cao thông qua giao diện I2S, cho phép xây dựng các hệ thống giải trí âm thanh Hi‑Fi dựa trên nền tảng Raspberry Pi một cách đơn giản và hiệu quả.

DAC (hay còn gọi là D/A, D2A hay D-to-A) là viết tắt của cụm từ Digital Analog Converter – bộ chuyển đổi tín hiệu điện tử thành analog. Ngay cái tên đã nói lên công dụng của thành phần quan trọng hàng đầu trọng hệ thống nghe nhạc này. Sở dĩ cần tới DAC bởi ampli chỉ nhận tín hiệu dạng analog, trong khi các tập tin nhạc số lại lưu trữ dưới dạng tín hiệu điện tử, và đây chính là nhiệm vụ của DAC.

Một bộ DAC hoàn chỉnh được sử dụng để thay thế các máy chơi nhạc phổ biến trước đây như đầu CD, máy quay đĩa than, băng đĩa cối… với độ thuận tiện về mặt lưu trữ, quản lý áp đảo. Tuy nhiên, DAC không chỉ tồn tại dưới dạng một thiết bị chuyên biệt (stand alone DAC), mà còn được tích hợp sẵn vào các thiết bị chơi nhạc kỹ thuật số như máy nghe nhạc, máy tính, TV, điện thoại hay chính với bo mạch Raspberry Pi… dưới dạng chip DAC chuyên trách xử lý tín hiệu âm thanh.

Kết hợp Raspberry Pi với DAC, bạn sẽ có một thiết bị Home Theater chuyên nghiệp, mang đến hệ thống âm thanh chất lượng cao với giá hợp lý. Hiện nay tại Việt Nam, rất nhiều cá nhân/tổ chức đang sử dụng Raspberry Pi

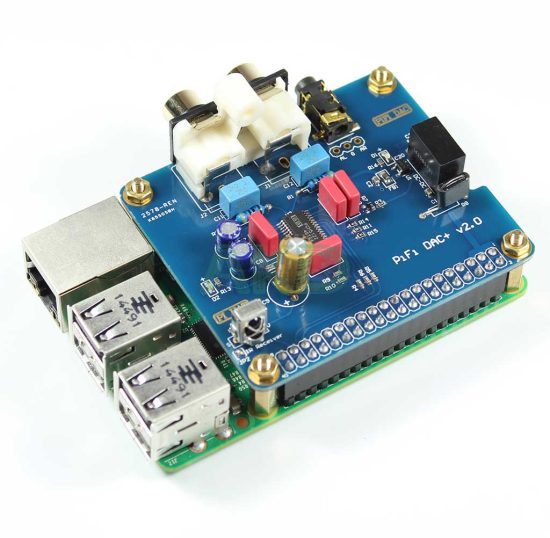

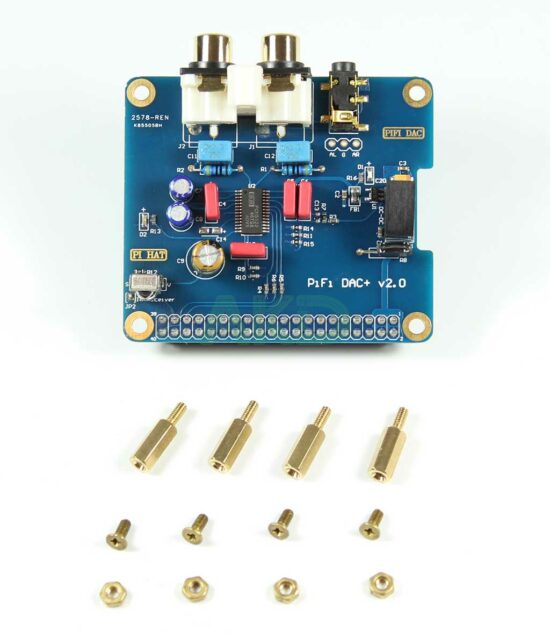

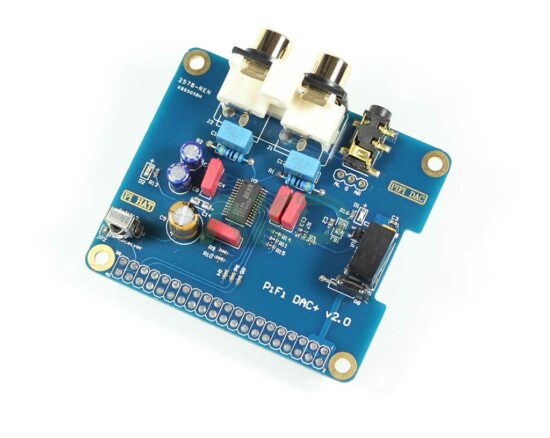

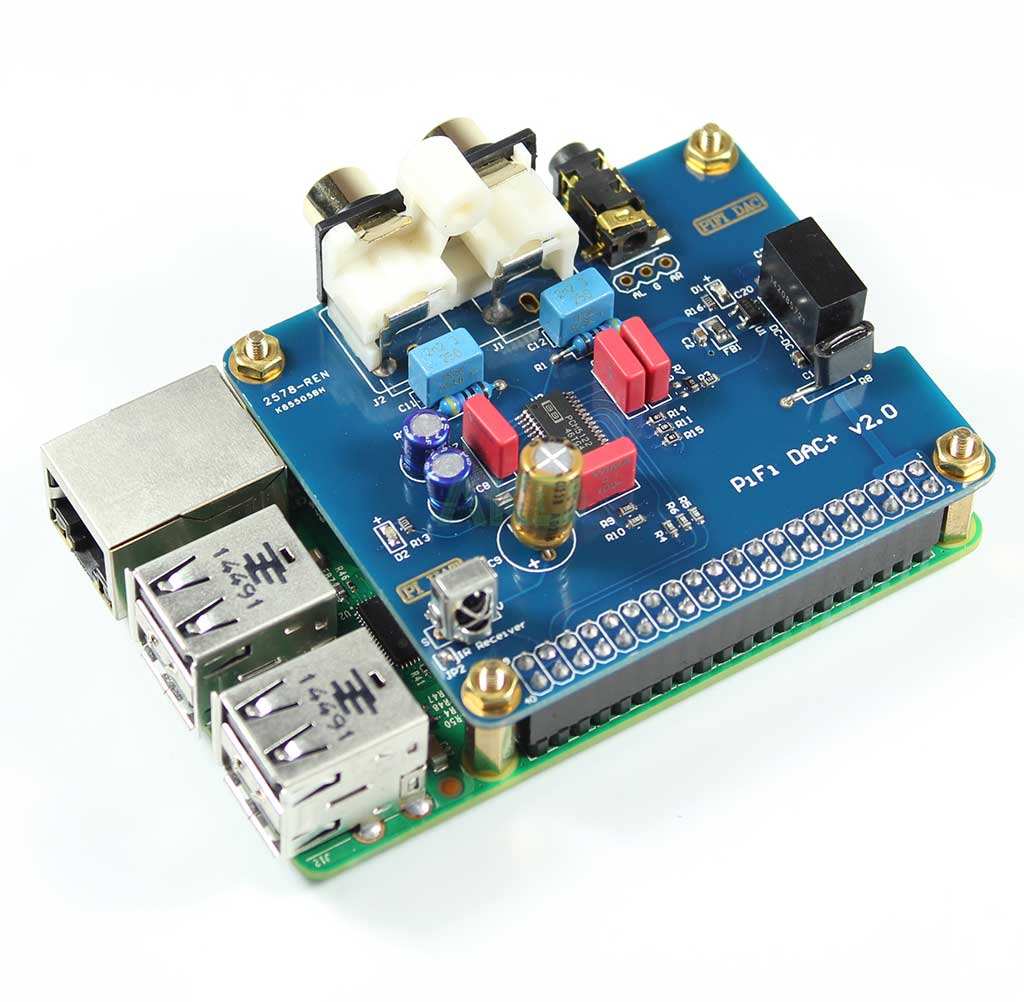

Raspberry Pi Pifi DAC+ là bo mạch DAC mở rộng thiết kế cho các phiên bản Raspberry Pi B+, 2 và Raspberry Pi 3; sử dụng chip DAC cao cấp của TI (PCM5122). Nó sử dụng giao tiếp I2S, không kết nối USB và hỗ trợ điều khiển âm lượng trên phần cứng (các cũ DAC sử dụng chip PCM5102A, không thể hỗ trợ điều chỉnh âm lượng bằng phần cứng). Bạn có thể sử dụng các hệ điều hành như RuneAudio, Volumio, OSMC (Kodi) với Pifi DAC+ để xây dựng hệ thống âm thanh Hifi của mình.

Kết hợp Raspberry Pi và Pifi DAC+ bạn sẽ có một hệ thống giải trí đa chức năng, mạnh mẽ, bền bỉ nhưng rất tiết kiệm điện năng khỏi tiêu thụ điện năng, chất lượng âm thanh rất cao, giảm thiểu những yếu tố làm nhiễu âm thanh đáp ứng mọi nhu cầu của những người khó tính nhất.

• Nâng cấp sử dụng chip PCM5122 cao cấp, giao diện I2S
• Hỗ trợ âm lượng và tự động điều chỉnh các thông số thông qua giao diện I2C
• Hỗ trợ định dạng dữ liệu âm thanh 16 đến 32 bit
• Hỗ trợ tốc độ lấy mẫu (sampling rate) cao 384kHz, 112dB dynamic range, méo -93Db.
• Cổng ra được mạ vàng mang lại chất lượng kết nối tốt nhất
• Cắm và chạy, chỉ cần cắm vào bo mạch Raspberry Pi, giao diện I2S sẽ giải mã tín hiệu số (Digital) sang Analog
• Đèn LED hiển thị trạng thái thiết bị. Màu đỏ thể hiện DAC đang có điện, màu xanh thể hiên DAC đang hoạt động (đang giải mã)
• Sử dụng các thiết bị, linh kiện có chất lượng cao của những nhà cung cấp nổi tiếng trên thế giới ở Séc, Đức, Nhật.
• PCM5122 integrates negative charge pump, no DC blocking capacitors required; 2.1Vrms with ground center output; greatly suppress band noise. Support loading as low as 1K, PCM510xA can drive multiple paralleled devices(multiple amplifiers work at the same time).
• Isolated power supply design, independent power supply for raspberry pi and DAC; Ferrite bead has common ground, which avoids current sound.
• Perfectly fits official PI HAT size, gold plating process for PCB board, arc wiring, better guarantee impedance continuity of the signal, reduce signal reflection and refraction.

Sản phẩm được bảo hành 03 tháng tại Raspberry Pi Việt Nam – Cam kết giá rẻ nhất Việt Nam.
