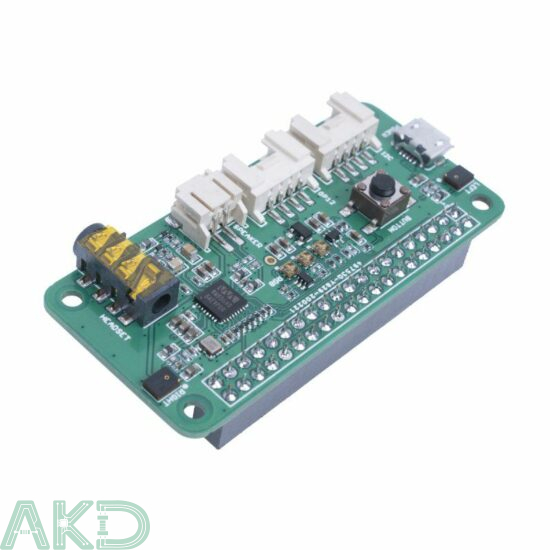

ReSpeaker 2-Microphone Raspberry Pi HAT

Giới thiệu

ReSpeaker 2-Microphone Raspberry Pi HAT là bo mạch mở rộng âm thanh dành cho các nền tảng Raspberry Pi, bao gồm Pi Zero, Pi 3/4 và Pi 5, được thiết kế để thêm khả năng thu âm và xử lý giọng nói cho hệ thống nhúng của bạn. Đây là module lý tưởng cho các ứng dụng trợ lý giọng nói, nhận dạng giọng nói, giao diện vốn tự động, IoT thông minh và thiết bị voice-activated.

HAT (Hardware Attached on Top) cho phép bạn gắn trực tiếp lên GPIO 40-pin của Raspberry Pi, mang lại sự tiện lợi trong việc tích hợp tín hiệu âm thanh chất lượng cao mà không cần USB microphone rời.

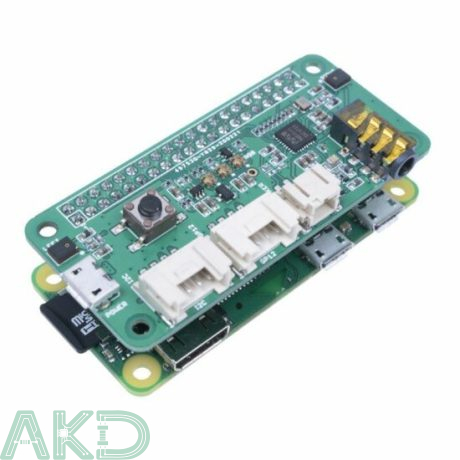

Lưu ý: Sản phẩm không bao gồm mạch Raspberry Pi Zero như trong hình minh họa.

Tính năng và thông số kỹ thuật:

• Tương thích  với  các  thiết  bị:
  • Raspberry Pi 5
  • Raspberry Pi 4B
  • Raspberry Pi 3B+
  • Raspberry Pi 3B
  • Raspberry Pi Zero
  • NVIDIA Jetson
• Microphones kép
• 2 giao diện Grove: hỗ trợ GPIO và I2C
• 1 nút lập trình theo ý muốn người dùng (user button)
• 3 đèn LEDs
• Stereo Codec với trình điều khiển Class D Speaker
• Hai chuẩn đầu ra audio: 3.5mm Jack (40mW output ) và JST2.0 Speaker Out (providing 1W into 8Ω loads)
• Hỗ trợ khoảng cách xa (lên tới 3 mét)
• Phù hợp với các ứng dụng:
  • Tương tác bằng giọng nói
  • Trợ lý AI
• Kích thước bo mạch: 65mm x30mm x15mm
• Trọng lượng: 11.6g

Công dụng và chức năng

1. Thu âm giọng nói cho AI & Voice Projects

ReSpeaker 2-Microphone Raspberry Pi HAT được thiết kế đặc biệt cho các dự án liên quan đến AI voice interaction như trợ lý ảo, hệ thống điều khiển giọng nói, hoặc các ứng dụng thu âm phong phú. Với hai micro và thuật toán xử lý giọng nói hỗ trợ như Voice Activity Detection (VAD), Direction of Arrival (DOA), Keyword Spotting (KWS), bạn có thể tạo hệ thống nhận dạng giọng nói chính xác hơn.

Tích hợp với Amazon Alexa Voice Service, Google Assistant hoặc các engine giọng nói khác thông qua Raspberry Pi làm cho nền tảng này trở nên linh hoạt và phù hợp cho sản phẩm thương mại.

2. Âm thanh xuất ra và xử lý âm học

Bo mạch không chỉ thu âm mà còn hỗ trợ xuất âm thanh qua **jack tai nghe 3.5 mm hoặc cổng JST 2.0 speaker out cho loa ngoài, giúp bạn xây dựng một thiết bị voice assistant hoàn chỉnh với đầu vào và đầu ra âm thanh đầy đủ.

Công suất đầu ra 1 W vào loa 8 Ω giúp bạn phát ra âm thanh ở mức độ vừa đủ cho các dự án DIY audio.

3. Mở rộng IoT & cảm biến

Hai cổng Grove hỗ trợ GPIO và I2C mở rộng, cho phép kết nối với cảm biến nhiệt độ, cảm biến chuyển động, các module relay hoặc LED ngoài, mở rộng ứng dụng ngoài thu âm truyền thống.

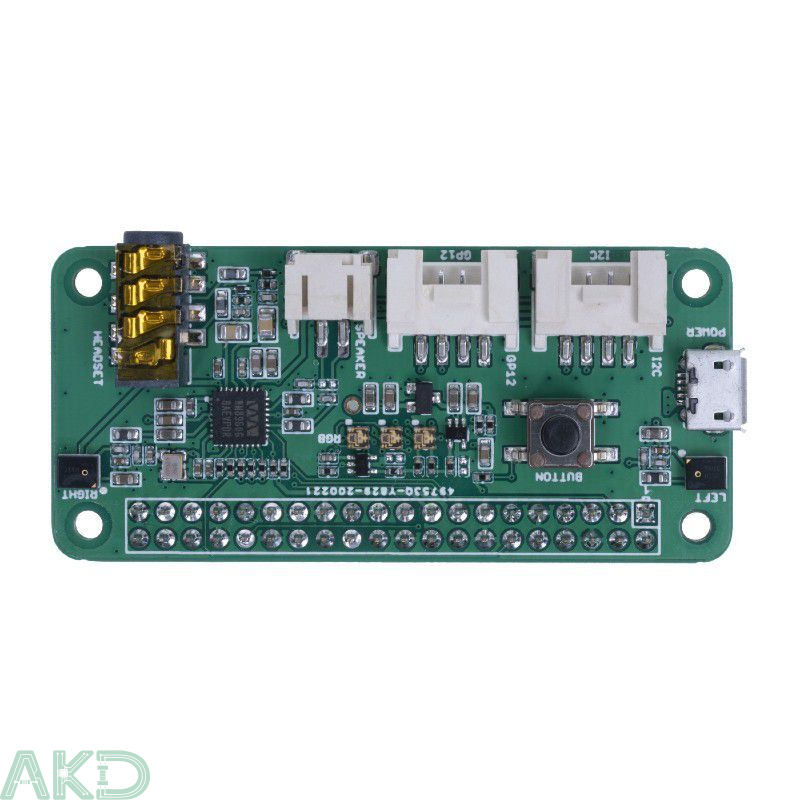

Sơ đồ bo mạch:

• BUTTON: Nút Người dùng, được kết nối với GPIO17
• MIC_L MIC_R: 2 Microphone trên cả hai đầu của bảng mạch
• RGB LED: 3 đèn LED RGB APA102, được kết nối với giao diện SPI
• WM8960: codec âm thanh stereo công suất thấp
• Raspberry Pi 40-Pin Headers: chân GPIO hỗ trợ Raspberry Pi Zero, Raspberry Pi 1 B +, Raspberry Pi 2 B, Raspberry Pi 3 B, Raspberry Pi 3 B+ và Raspberry Pi 4
• POWER: Cổng Micro USB để cấp nguồn cho ReSpeaker 2-Mics Pi HAT, vui lòng cấp nguồn cho bo mạch để cung cấp đủ dòng điện khi sử dụng loa.
• I2C: Cổng Grove I2C, được kết nối với I2C-1
• GPIO12: Cổng kỹ thuật số Grove, kết nối với GPIO12 & GPIO13
• JST 2.0 SPEAKER OUT: để kết nối loa với đầu nối JST 2.0
• 3.5mm AUDIO JACK: để kết nối tai nghe hoặc loa bằng Giắc cắm âm thanh 3.5mm

Bộ sản phẩm gồm:

• 1 x ReSpeaker 2-Microphone Raspberry Pi HAT

Tài liệu:

• Getting Started, wiki.seeedstudio
• Respeaker 2-Mics Pi HAT SCH, pdf
• Respeaker 2-Mics Pi HAT PCB, pdf
• Respeaker 2-Mics Pi HAT SCH, zipped file
• Respeaker 2-Mics Pi HAT PCB, zipped file
• ReSpeaker 2 Mics Pi HAT 3D, zipped file
• Seeed-Voice Driver, GitHub
• Algorithms includes DOA, VAD, NS, GitHub
• Voice Engine project, provides building blocks to create voice enabled objects, GitHub
• AEC
