Mạch Banana Pi BPi-M2+ Allwinner H3

Mạch Banana Pi BPi-M2+ Allwinner H3 (M2 Plus) là một nền tảng phần cứng mã nguồn mở, sử dụng vi xử lý Allwinner H3, với thiết kế bo mạch nhỏ gọn chỉ 65 × 65 mm. Phần cứng được trang bị CPU lõi tứ ARM Cortex-A7 xung nhịp 1 GHz, 1 GB DDR3 SDRAM, bộ nhớ eMMC 8 GB tích hợp sẵn, cùng kết nối WiFi SDIO và Bluetooth 4.0, đồng thời hỗ trợ cổng mạng Gigabit Ethernet.

Sản phẩm được phân phối chính thức bởi Raspberry Pi Việt Nam (VietIDC), đơn vị phân phối đầu tiên và duy nhất tại Việt Nam.

Banana Pi M2+ hỗ trợ nhiều hệ điều hành như Android, Debian, Ubuntu, Raspberry Pi OS và các nền tảng khác. Bo mạch có khả năng vận hành mượt mà các ứng dụng và trò chơi với đầu ra video độ phân giải cao 1080p, đồng thời hỗ trợ hiển thị 4K. Hệ thống GPIO của Banana Pi M2+ tương thích với Raspberry Pi 3 B/B+.

Thông số kỹ thuật Mạch Banana Pi BPi-M2+ Allwinner H3

• CPU: H3 Quad-core Cortex-A7 H.265/HEVC 4K
• GPU: Mali400MP2 GPU @600 MHz,Supports OpenGL ES 2.0
• RAM: 1GB DDR3 (shared with GPU)
• Lưu trữ: Khe cắm micro SD và tích hợp eMMC flash 8GB
• Kết nối mạng: 10/100/1000 Ethernet
• Wifi và Blutooth: SDIO AP6212 for Wifi &BT 4.0
• Video input: A CSI input connector Camera:1 Supports 8-bit YUV422 CMOS sensor interface,2 Supports CCIR656 protocol for NTSC and PAL, 3 Supports SM pixel camera sensor, 4 Supports video capture solution up to 1080p@30fps
• Video output: Supports HDMI output with HDCP, Supports HDMI CEC, Supports HDMI 30 function, Integrated CVBS, Supports simultaneous output of HDMI and CVBS
• Đầu ra audio: 1 cổng HDMI
• Cổng USB: 2 cổng USB 2.0 và 1 cổng USB 2.0 OTG
• Nguồn cung cấp: 5V/2A DC (tuy nhiên USB OTG không cấp nguồn)
• Điều khiển từ xa: Tích hợp Mô đun IR
• GPIO: 40 Pins Header, tương thích Raspberry Pi B+
• Led: Trạng thái nguồn và trạng thái hoạt động
• IR: Tích hợp sẵn đầu thu tín hiệu.
• Hệ điều hành Raspberry Pi OS, Linux và Android

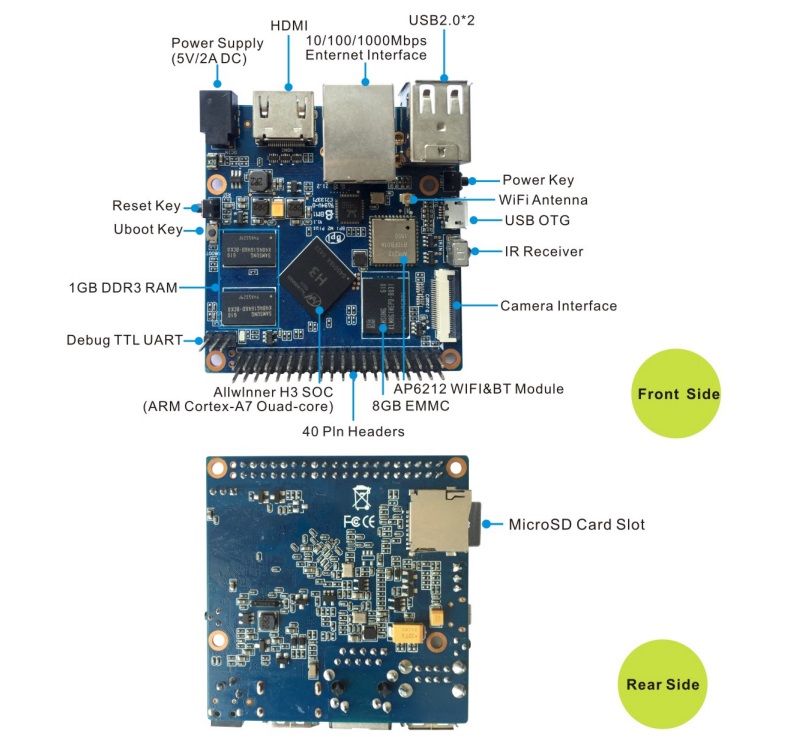

Giao diện phần cứng Mạch Banana Pi BPi-M2+ Allwinner H3

Video so sánh Banana Pi M2+ và Raspberry Pi 3

Tài liệu kỹ thuật: https://wiki.banana-pi.org/Banana_Pi_BPI-M2%2B
