UPS HAT (E) Raspberry Pi – Đầu ra 5V 6A – Kết nối Pogo, sạc nhanh 2 chiều

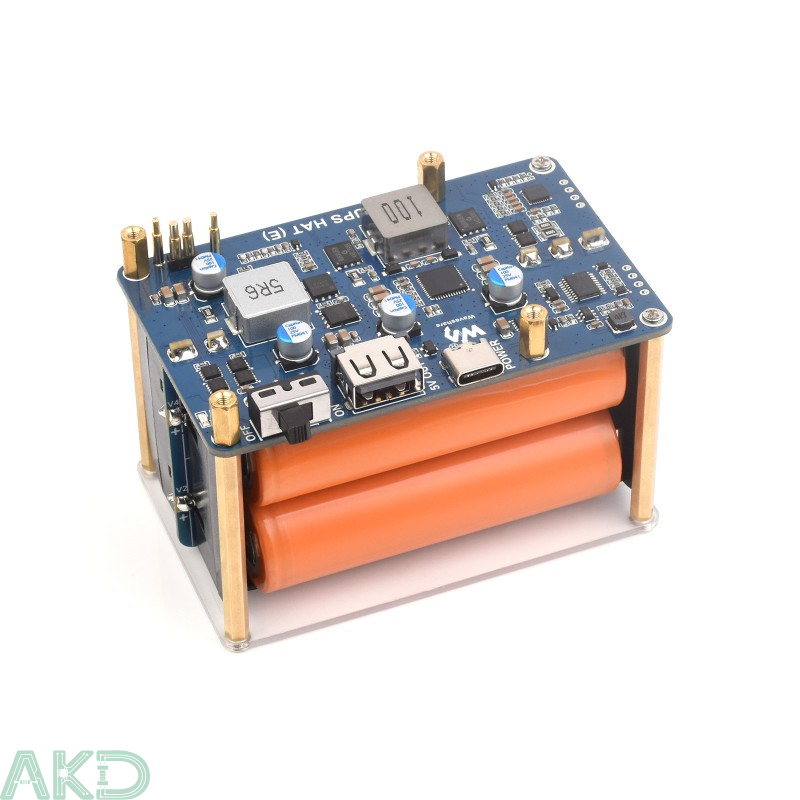

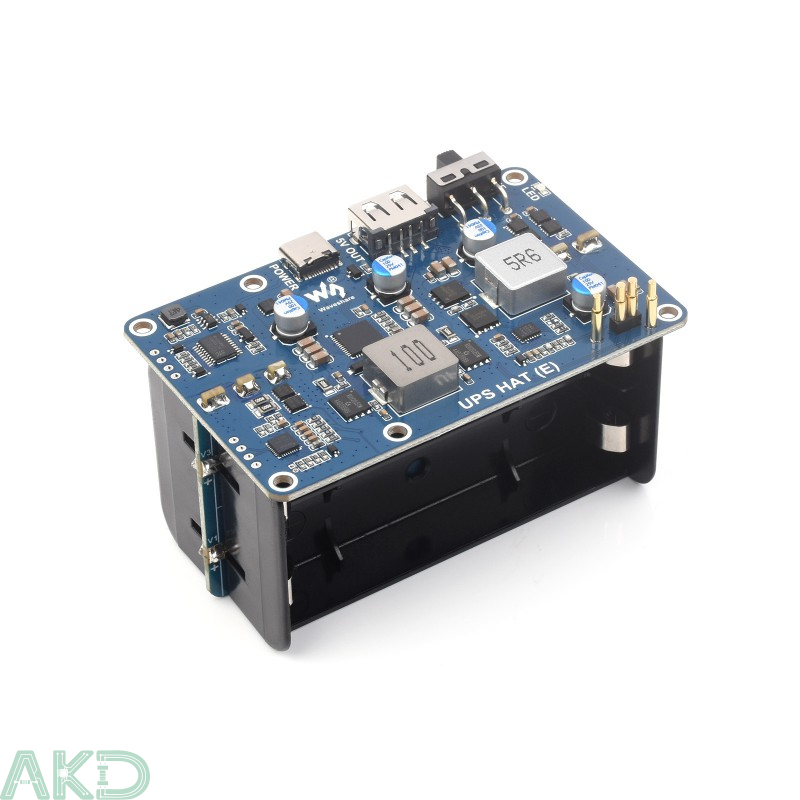

UPS HAT (E) Raspberry Pi

Sạc nhanh hai chiều Type-C với đầu ra 5V 6A, cho phép sạc và xuất nguồn cùng lúc. Tích hợp IC đo dung lượng pin. Sản phẩm đi kèm tài liệu phát triển trực tuyến và hướng dẫn sử dụng chi tiết.

CẢNH BÁO AN TOÀN

• Pin Li-ion và Li-po khá không ổn định. Chúng có thể gây ra hỏa hoạn, thương tích cá nhân hoặc thiệt hại tài sản, nếu chúng không được sạc lại hoặc sử dụng đúng cách.
• Không kết nối ngược các cực khi sạc lại hoặc xả pin. Không sử dụng bộ sạc / bảng sạc kém hơn để sạc lại pin.
• Không sử dụng lẫn pin cũ với pin mới, tránh sử dụng pin của các nhãn hiệu khác nhau.
• Khi mua pin Lithium, phải luôn đảm bảo thông số kỹ thuật của pin tương thích với bo mạch mở rộng. Chọn pin từ nhà sản xuất chính thức và đảm bảo pin sẽ hoạt động ổn định và an toàn bằng cách kiểm tra độ lão hóa.
• Pin Lithium có tuổi thọ hạn chế, chúng cũng sẽ bị hư hỏng theo thời gian. Nên được thay thế bằng pin mới khi pin đạt đến tuổi thọ chu kỳ tối đa hoặc hoạt động trên hai năm, tùy theo điều kiện nào đến trước.
• Nên đặt cẩn thận và đúng cách, tránh xa các vật phẩm dễ cháy nổ, tránh xa tầm tay trẻ em, tránh mọi tai nạn an toàn do bảo quản bất cẩn.

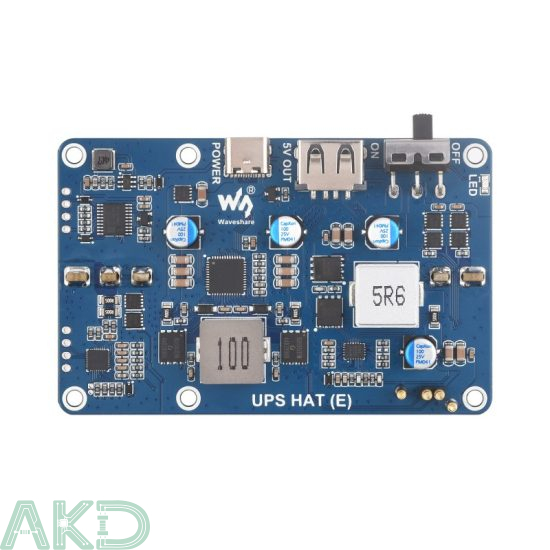

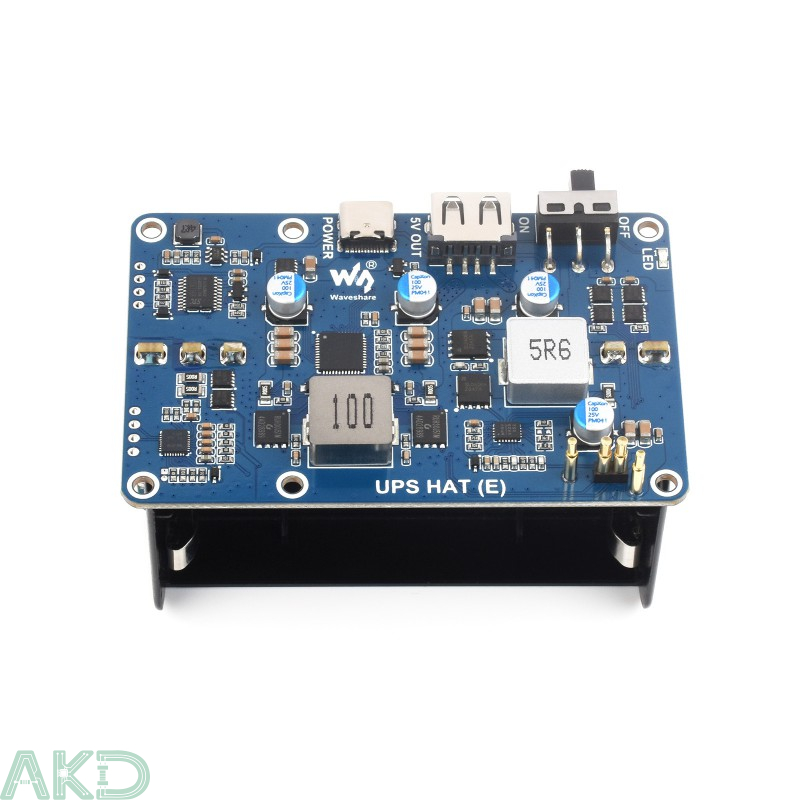

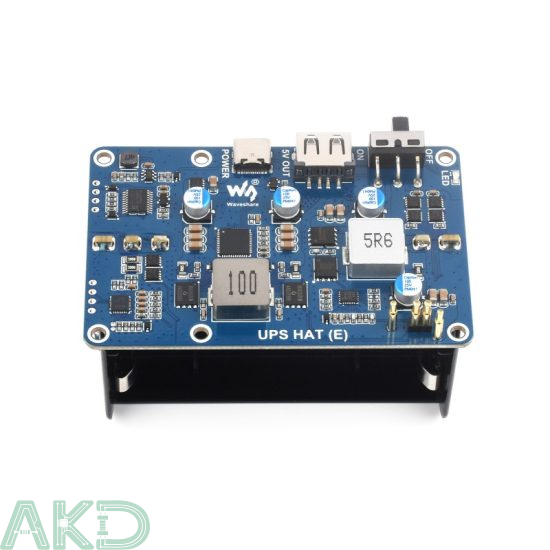

Tính năng UPS HAT (E) Raspberry Pi

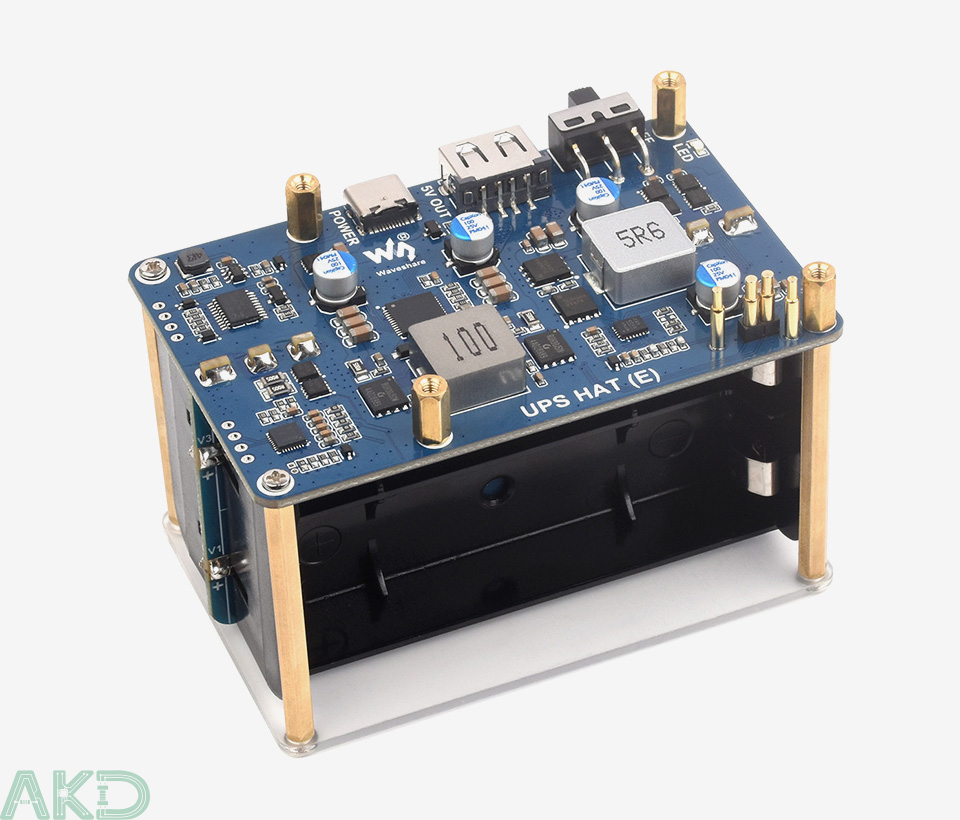

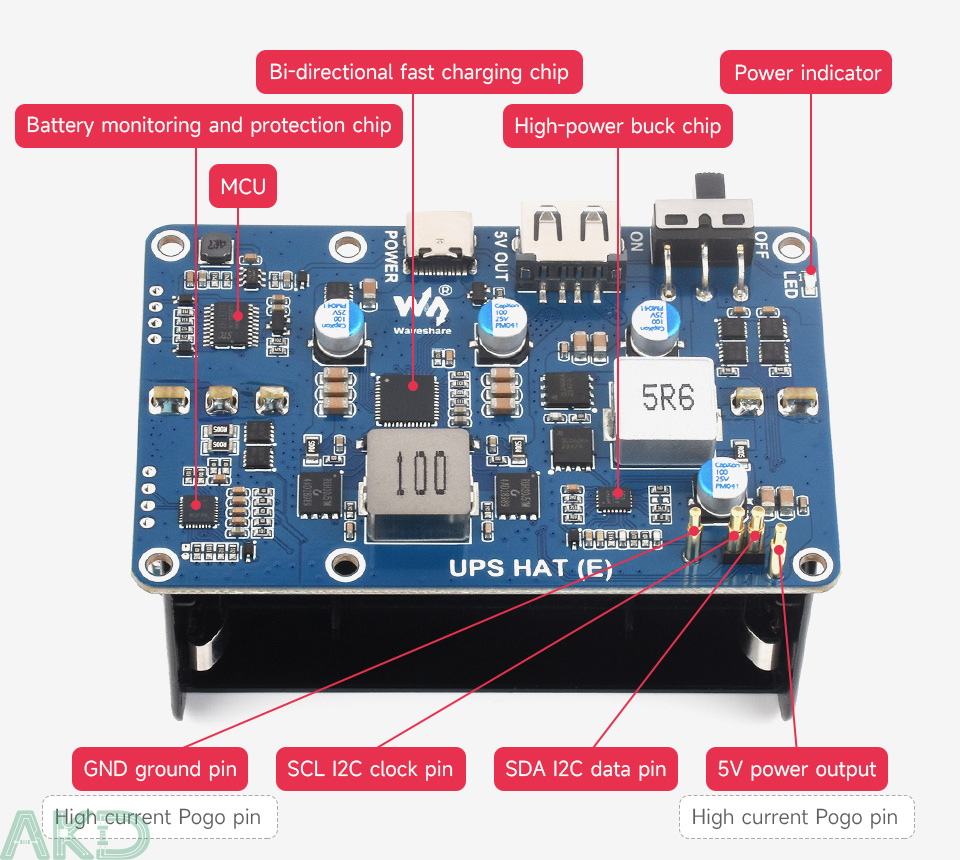

• UPS HAT (E) là bo mạch mở rộng nguồn điện liên tục (UPS) được thiết kế đặc biệt cho dòng Raspberry Pi. IC đo nhiên liệu pin tích hợp, chip sạc nhanh và chip buck công suất cao để nhận ra đầu vào và đầu ra công suất cao hơn. Hỗ trợ giám sát trạng thái hoạt động của HAT thông qua giao diện I2C.
• Áp dụng thiết kế đầu nối chân pogo, tương thích với Raspberry Pi 5 / 4B / 3B +
• Cổng Type-C tích hợp với sạc nhanh hai chiều, hỗ trợ nhiều giao thức đầu vào / đầu ra sạc như PD3.0, công suất sạc lên đến 40W
• IC đo nhiên liệu pin tích hợp để đọc điện áp, dòng điện, công suất, dung lượng còn lại và các thông số khác.
• Hỗ trợ giao tiếp bus I2C để theo dõi trạng thái hoạt động của cổng Type-C và pin trong thời gian thực
• Hỗ trợ pin 4× 21700 Li (KHÔNG bao gồm), dung lượng lớn hơn và thời lượng pin dài hơn
• Chip buck công suất cao tích hợp cho công suất đầu ra 5V 6A ổn định
• Quản lý MCU tích hợp, hỗ trợ phát hiện kết nối nguồn và khởi động Raspberry Pi
• Hỗ trợ hiển thị mức pin trên hệ thống, dễ dàng kiểm tra trạng thái hoạt động của HAT
• Đi kèm với tài nguyên phát triển trực tuyến và hướng dẫn sử dụng

Thông số Kỹ thuật của UPS HAT (E) Raspberry Pi

• Bus điều khiển: I2C
• Hỗ trợ pin: Pin 21700 Li × 4 (nối tiếp, KHÔNG bao gồm)
• Nguồn Type-C: Giao thức sạc nhanh đầu vào / đầu ra hai chiều, công suất sạc lên đến 40W
• Công suất đầu ra: 5V 6A
• Kích thước: 56 × 88mm
• Kích thước lỗ lắp: 3.0 mm

Nguồn điện liên tục

Thiết bị có thể sạc pin và cung cấp điện cùng lúc từ nguồn ngoài. Khi nguồn điện bên ngoài không có sẵn, nó tự động chuyển sang sử dụng năng lượng từ pin, đảm bảo hệ thống hoạt động liên tục mà không gián đoạn.

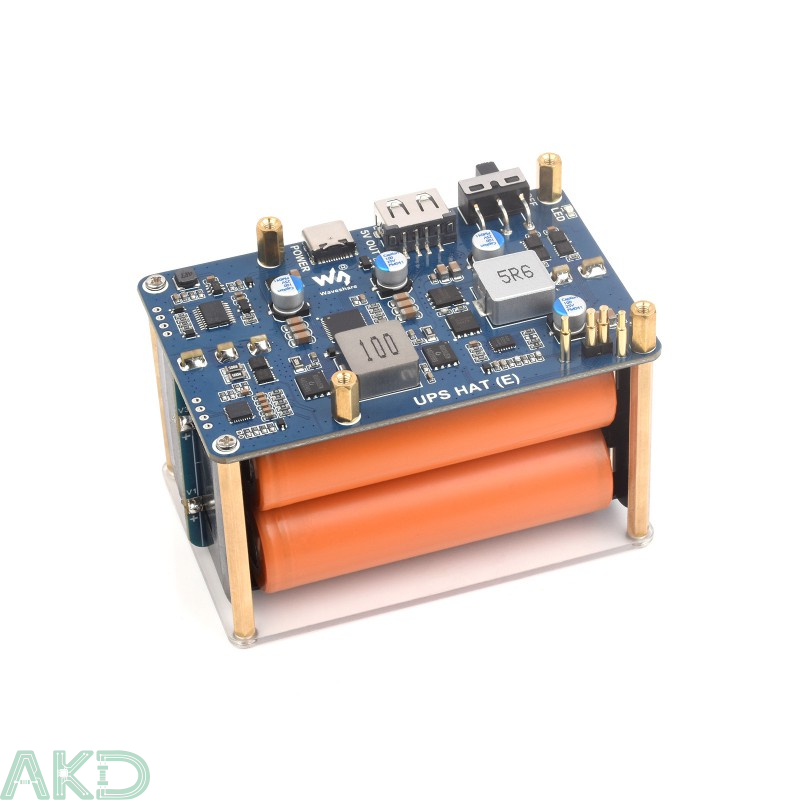

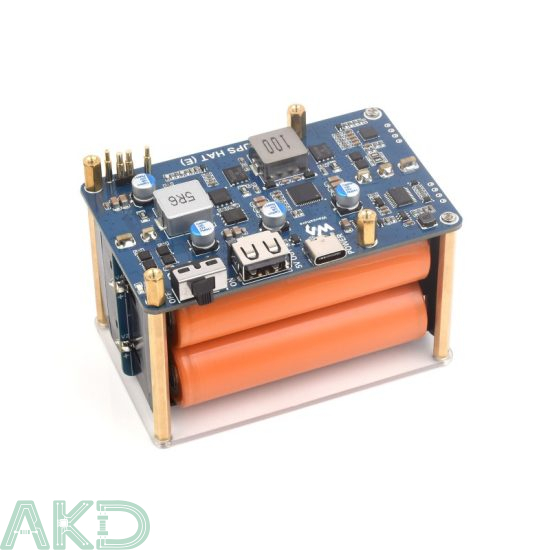

Hỗ trợ pin Li dung lượng lớn 21700, tuổi thọ pin dài hơn

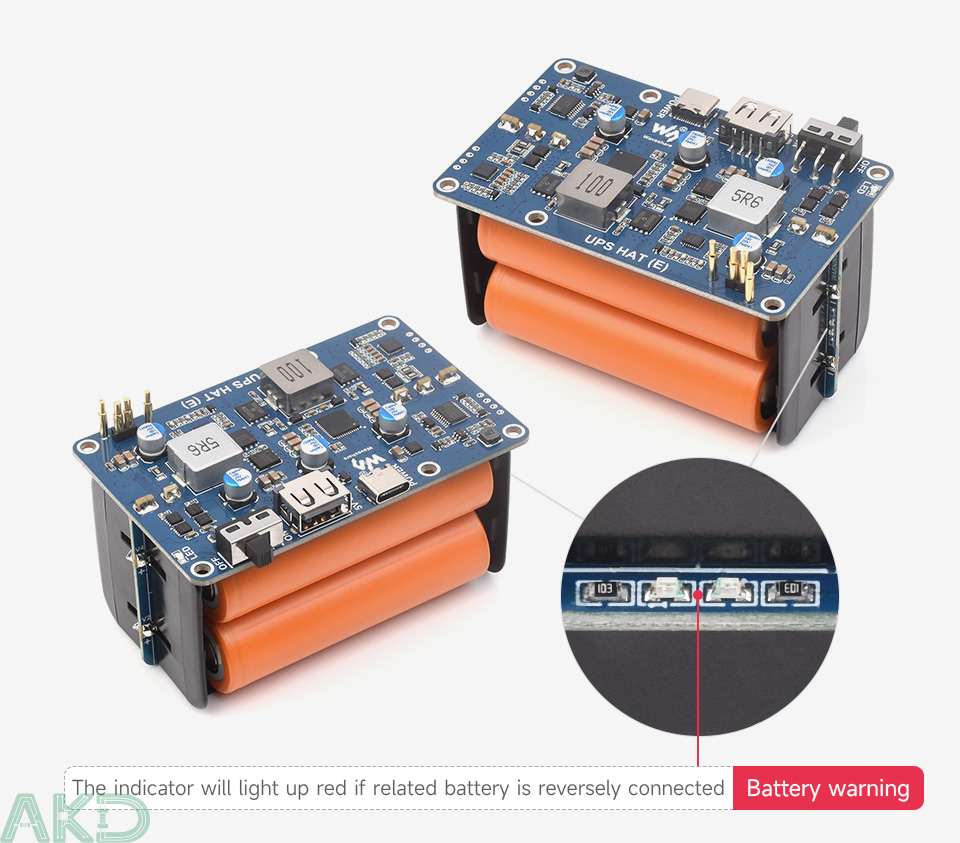

Chỉ báo cảnh báo tích hợp giúp người dùng dễ dàng kiểm tra tình trạng kết nối pin có chính xác hay không.

Lưu ý:

• Pin 21700 KHÔNG được bao gồm
• Không kết nối bộ sạc nếu đèn báo sáng lên, nếu không mạch bảo vệ sẽ bị hỏng.

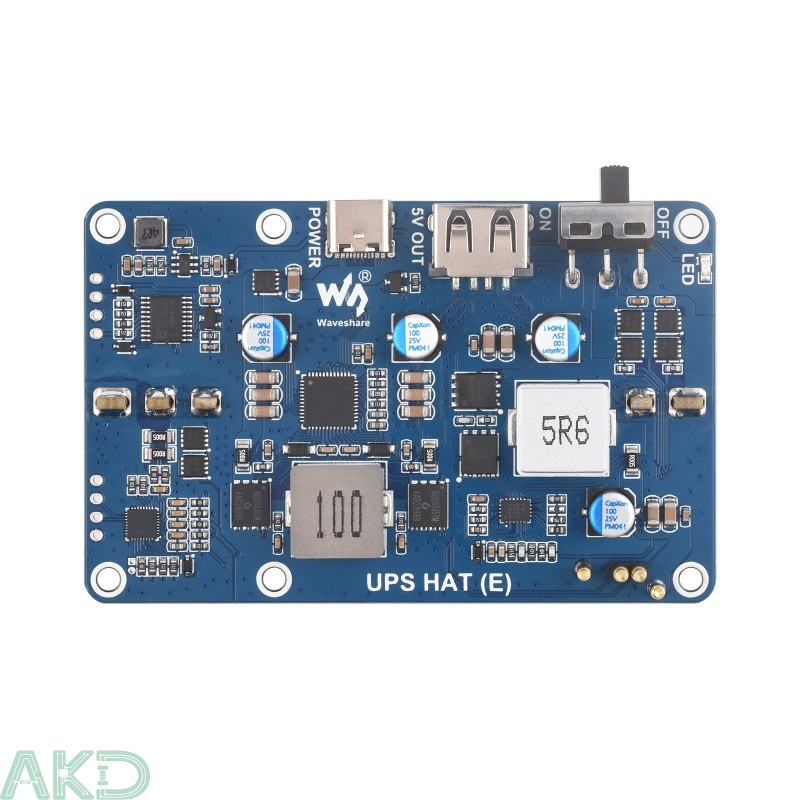

Giao diện USB Onboard

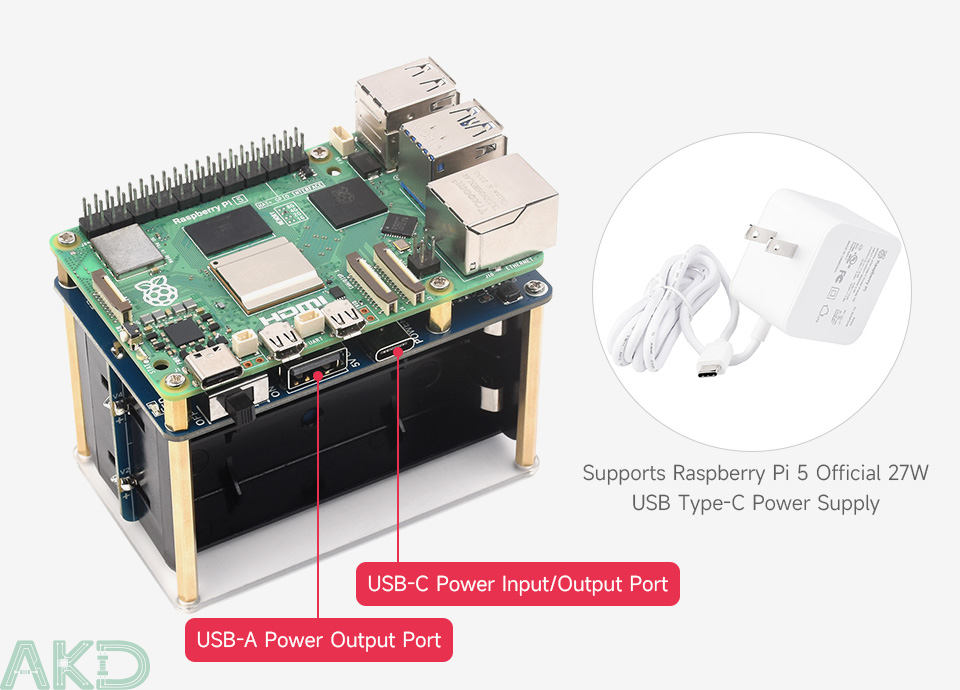

Thiết bị sử dụng giao diện USB Type-C, hỗ trợ nhiều giao thức đầu vào và đầu ra. Hỗ trợ điện áp đầu vào 5V, 9V, 12V, 15V, 20V với công suất sạc lên đến 40W. Đồng thời, giao diện USB Type-A tích hợp cho phép đầu ra nguồn 5V, tiện lợi khi cấp nguồn cho các bo mạch khác.

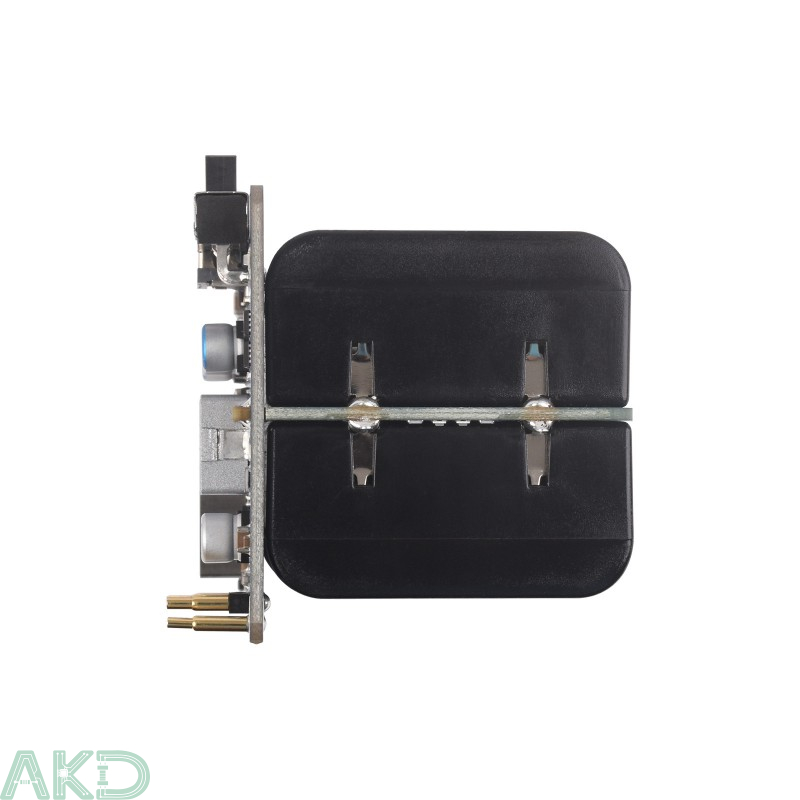

Đầu nối chân pogo

Cấp nguồn cho Raspberry Pi thông qua chân pogo, không sử dụng bất kỳ chân GPIO nào, tương thích với các phiên bản Raspberry Pi 5, 4B, 3B+ và các phiên bản tương tự.

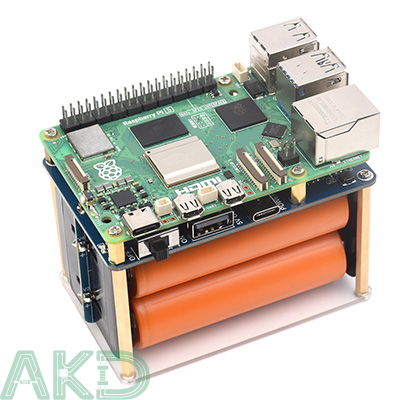

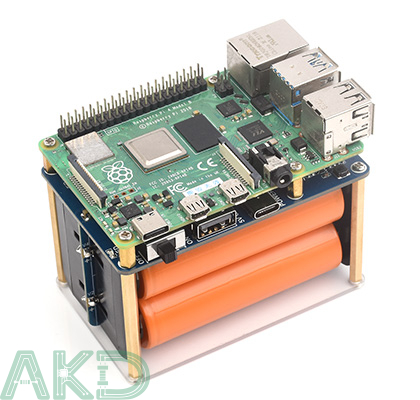

Kết nối với Raspberry Pi 5

Kết nối với Raspberry Pi 4

Giám sát thời gian thực

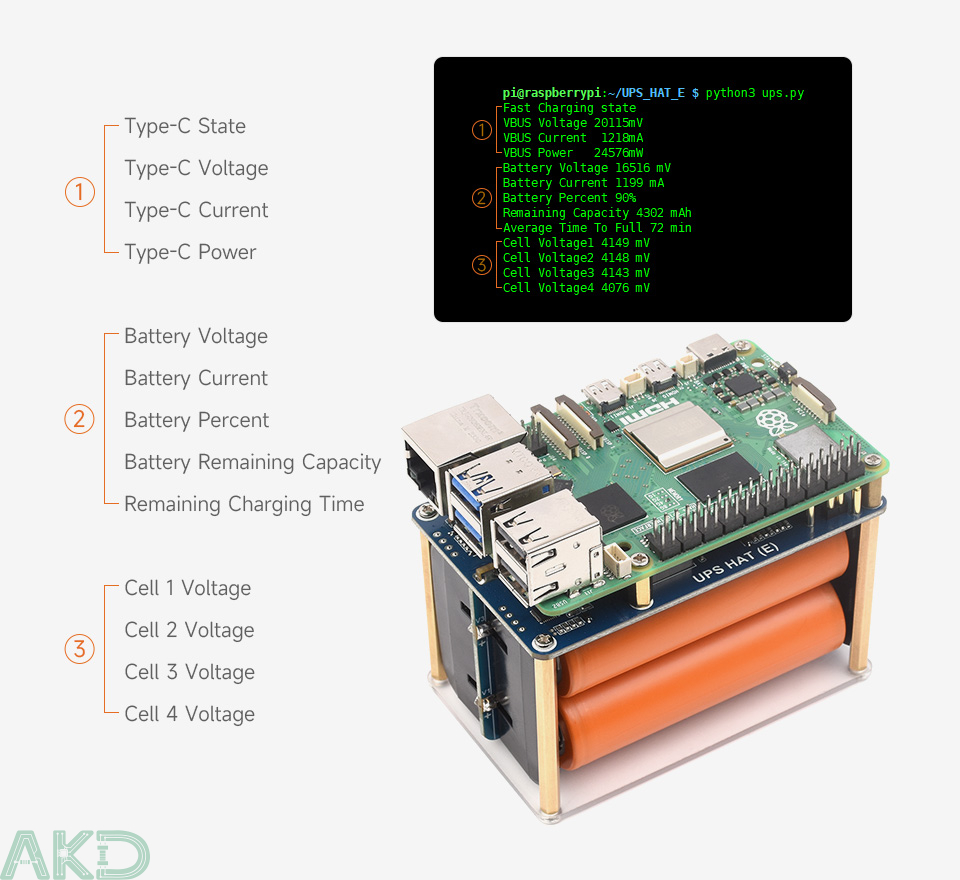

Giám sát cổng Type-C và pin voltage, dòng điện, công suất và dung lượng còn lại thông qua I2C

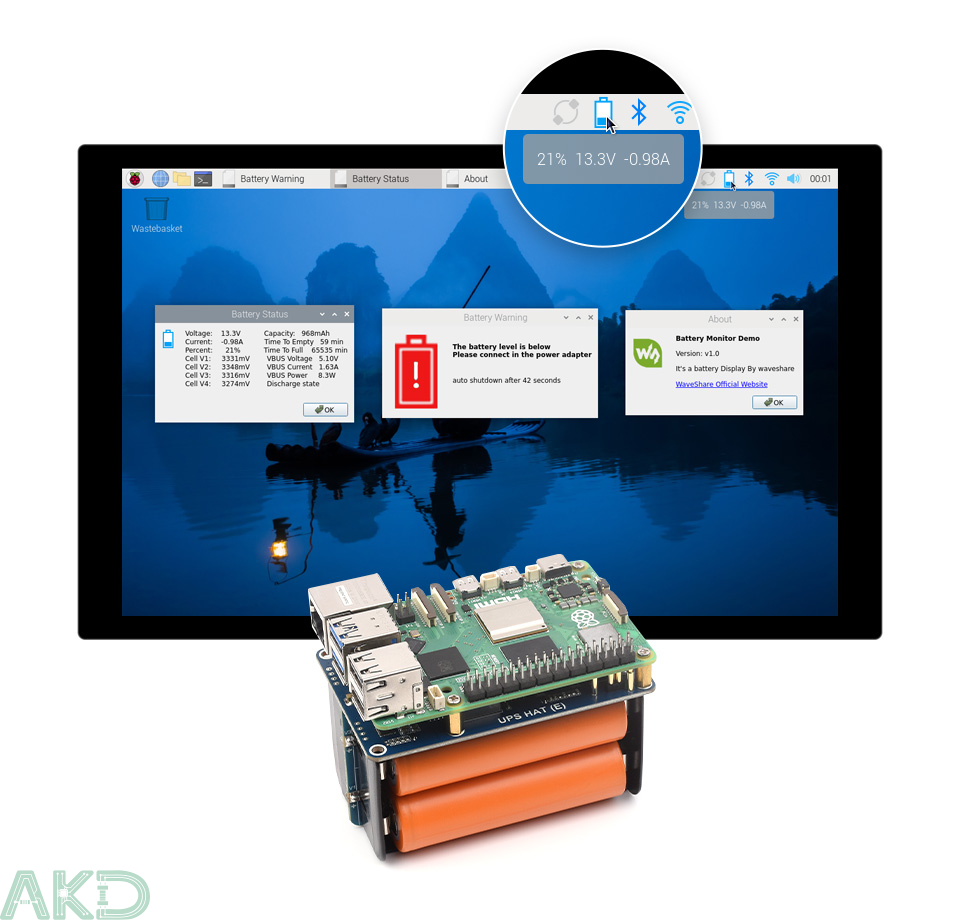

Hỗ trợ hiển thị mức pin và phát hiện kết nối nguồn

Dễ dàng theo dõi tình trạng pin trong thời gian thực và tự động tắt khi pin yếu. Thiết bị cũng hỗ trợ phát hiện kết nối nguồn và tự động khởi động lại Raspberry Pi khi cần thiết.

Kích thước UPS HAT (E) Raspberry Pi

Hướng dẫn sử dụng UPS HAT (E)

Quý khách có thể tham khảo hướng dẫn tại đây http://www.waveshare.com/wiki/UPS_HAT_(E)
