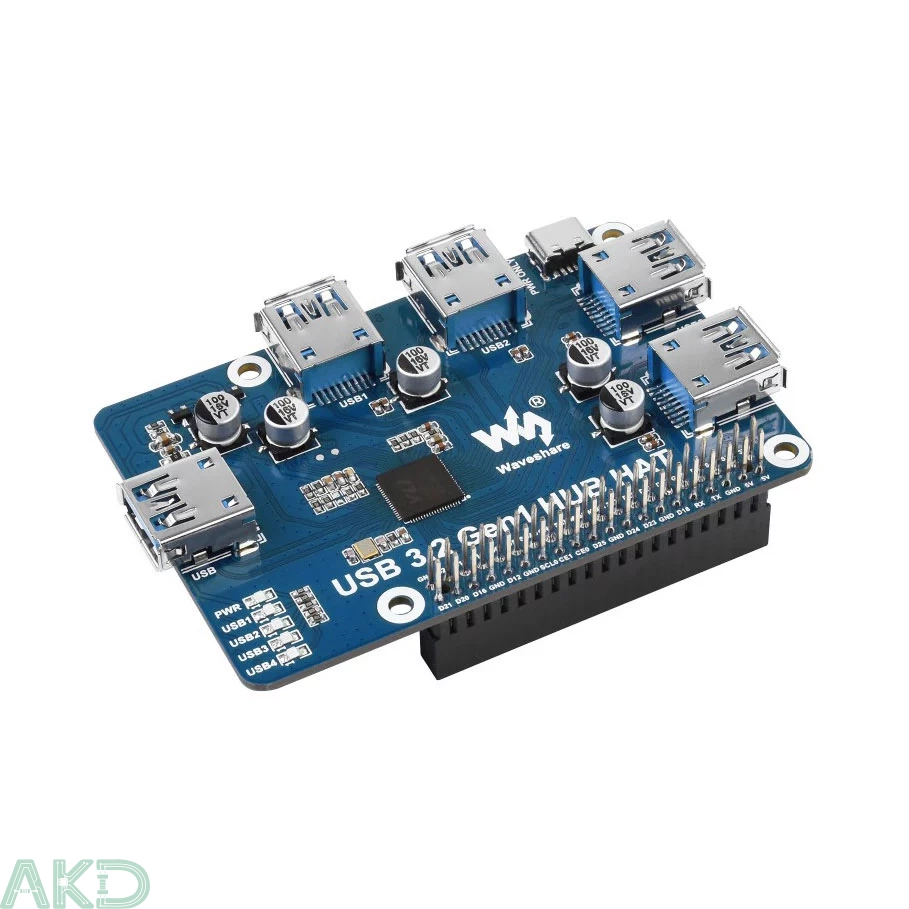

USB 3.2 Gen1 HUB HAT Raspberry Pi

Giới thiệu sản phẩm

USB 3.2 Gen1 HUB HAT Raspberry Pi là một bo mạch mở rộng USB tốc độ cao được thiết kế dành riêng cho các máy tính nhúng dòng Raspberry Pi, đặc biệt là Raspberry Pi 4 và Raspberry Pi 400 Keyboard Computer.

Bo mạch này cho phép bạn mở rộng thêm 4 cổng USB 3.2 Gen1, tương thích ngược với chuẩn USB 3.0, USB 2.0 và USB 1.1. Sản phẩm sử dụng kết nối 40 chân GPIO tiêu chuẩn trên Raspberry Pi để giao tiếp với hệ thống, đồng thời cung cấp nguồn ngoài qua cổng USB-C 5 V DC để đảm bảo khả năng cấp điện ổn định cho các thiết bị ngoại vi.

Đây là bộ chia HAT 4 cổng USB 3.2 Gen1 không cần cài driver cho Raspberry Pi, cung cấp thêm khả năng mở rộng thêm cổng USB cho Raspberry Pi của bạn, giúp bạn dễ dàng kết nối nhiều thiết bị USB hơn. HAT có 40 chân GPIO tiêu chuẩn, khi kết nối với Raspberry Pi 4, các cổng USB 3.2 Gen1 có thể cung cấp tốc độ dữ liệu lên đến 5 Gbps, nhanh hơn 10 lần so với USB 2.0.

Tính năng nổi bật mạch mở rộng USB 3.2 Gen1 HUB HAT

• Mở rộng thêm 4 cổng USB 3.2 Gen1, tương thích ngược với USB 3.0 / 2.0 / 1.1
• Cổng nguồn riêng USB-C 5V DC bên ngoài, đảm bảo cung cấp điện ổn định hơn
• 1 đèn LED báo nguồn và 4 đèn LED báo trạng thái cổng USB, bạn dễ dàng biết được trạng thái các cổng USB
• Không cần cài driver, cắm là nhận và sử dụng được ngay, tương thích với hệ điều hành bao gồm Windows, mac OS, Linux và Android
• Mục đích dành cho Raspberry Pi 4, tương thích với cả phiên bản Raspberry Pi khác
• Đầy đủ tài liệu hướng dẫn sử dụng

Tương thích mọi phiên bản Raspberry Pi

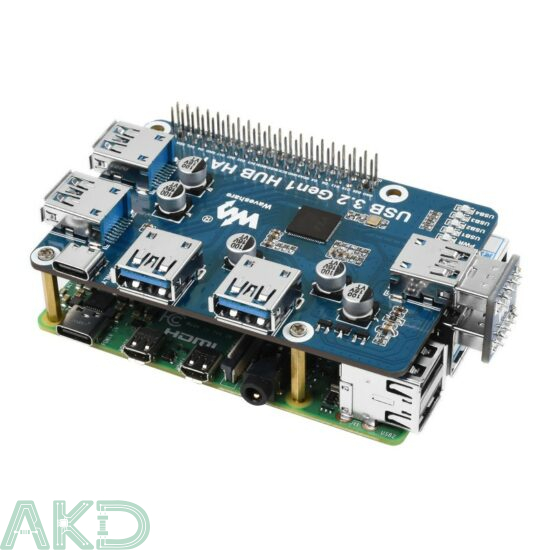

Sản phẩm kết nối trực tiếp với Raspberry Pi thông qua chuẩn GPIO 40 chân, được thiết kế tương thích tối ưu với các phiên bản Raspberry Pi.

Lưu ý: Hiện tại chỉ có Raspberry Pi 4 và 400 Keyboard Computer hỗ trợ USB 3.0. Mặc dù mạch mở rộng có thể hoạt động với các bo mạch Pi phiên bản cũ hơn nhưng hiệu năng sẽ bị giảm do kết nối qua USB 2.0

Có sẵn nguồn ngoài độc lập

Bộ sản phẩm được trang bị sẵn nguồn ngoài 5V độc lập thông qua cổng USB-C, đảm bảo cấp điện ổn định cho mạch mở rộng và các thiết bị ngoại vi kết nối, hạn chế tình trạng sụt áp khi sử dụng nhiều thiết bị cùng lúc.

Đèn LED báo trạng thái

Mạch mở rộng được tích hợp 1 đèn LED hiển thị trạng thái nguồn và 4 đèn LED báo hoạt động cho từng cổng USB, giúp người dùng dễ dàng theo dõi và xác định các cổng đang hoạt động.

Hỗ trợ nhiều loại thiết bị ngoại vi

Bo mạch hỗ trợ kết nối đồng thời nhiều thiết bị ngoại vi với Raspberry Pi như gamepad, máy in, bàn phím, chuột, quạt USB và các phụ kiện USB khác.

Cắm và chạy

Không yêu cầu cài đặt driver phức tạp. Chỉ cần gắn mạch mở rộng vào Raspberry Pi là có thể hoạt động ngay. Sản phẩm tương thích rộng rãi với nhiều nền tảng và thiết bị như Raspberry Pi, máy tính Windows, Linux, macOS và các thiết bị Android.

Sơ đồ thiết bị USB 3.2 Gen1 HUB HAT

• Cụm 40 chân GPIO để kết nối đến Raspberry Pi

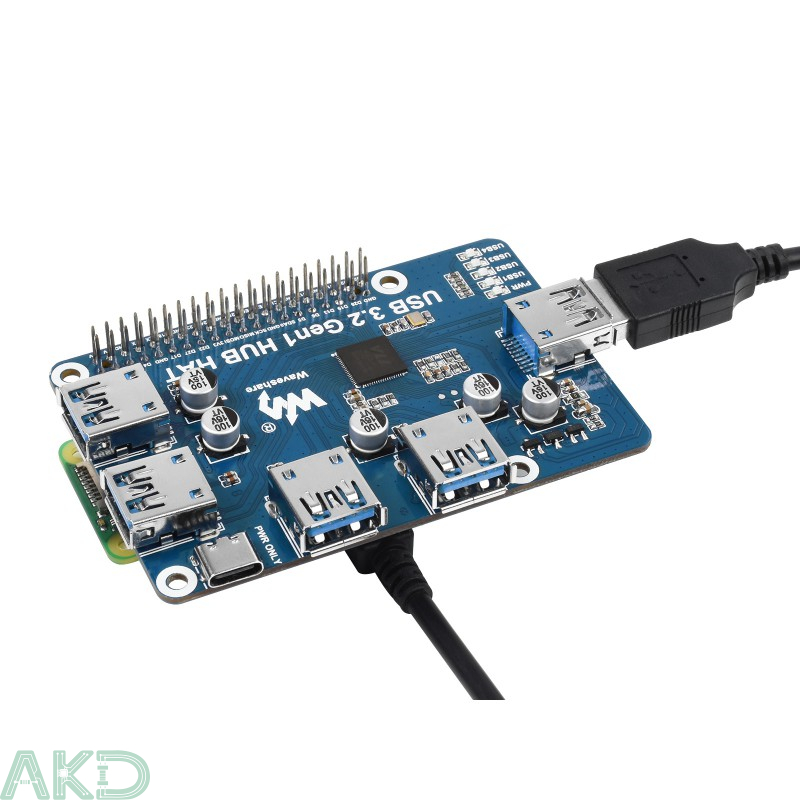

• Cổng input USB 3.2 Gen1. Kết nối cổng này với cổng USB trên Raspberry Pi
• Các cổng output USB 3.2 Gen1
• Cổng cấp nguồn ngoài cho mạch mở rộng.
• USB Hub chip sử dụng VL817-Q7
• Flash chip MX25L512EOI-10G
• Đèn LED báo trạng thái nguồn
• Đèn LED báo trạng thái các cổng USB output

Kích thước mạch mở rộng

Tài liệu kỹ thuật: Xem tại đây
