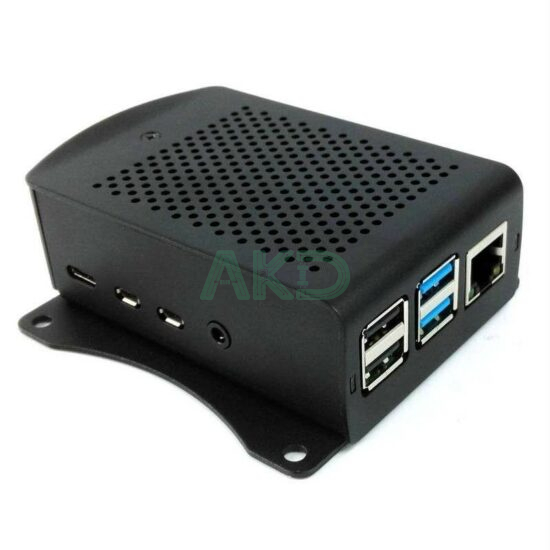

Vỏ nhôm BO-RPI4-FANB-B kèm quạt và tai gắn màn hình VESA

Giới thiệu sản phẩm

Vỏ nhôm Raspberry Pi 4 VESA có quạt là giải pháp vỏ bảo vệ và làm mát hoàn chỉnh dành cho máy tính nhúng Raspberry Pi 4 Model B. Sản phẩm được thiết kế từ hợp kim nhôm chất lượng cao, giúp bảo vệ bo mạch Raspberry Pi 4 khỏi hư hỏng vật lý, đồng thời tăng hiệu quả tản nhiệt thông qua quạt làm mát gắn sẵn và thân vỏ có nhiều lỗ thông gió.

Điểm đặc biệt của vỏ là 2 tai gắn màn hình theo chuẩn VESA FDMI MIS-D 75×75 mm, cho phép bạn dễ dàng gắn bo mạch Raspberry Pi 4 phía sau màn hình hiển thị, giúp thiết kế hệ thống gọn hơn và phù hợp với ứng dụng kiosk, hệ thống điều khiển màn hình công nghiệp hoặc setup hiển thị nhúng.

Vỏ dành riêng cho Raspberry Pi 4 Model B và tương thích với mọi phiên bản RAM từ 1GB đến 8GB. Thiết kế thân vỏ gồm hai phần nhôm ghép bởi ốc vít Philips, giúp việc lắp đặt Raspberry Pi 4 vào vỏ đơn giản và chắc chắn.

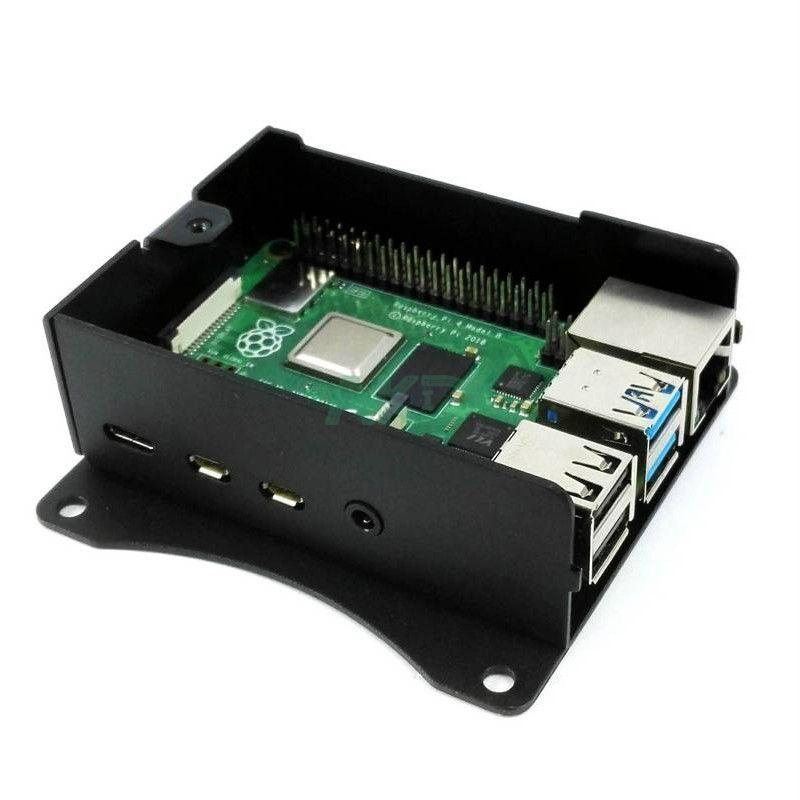

Việc lắp ráp cũng rất đơn giản, bạn chỉ cần đặt bo mạch khớp vào vị trí 4 lỗ trên nắp dưới, sau đó bắt vít để đảm bảo bo mạch không bị rơi ra khi bạn di chuyển vỏ.

Với ngàm gắn màn hình chuẩn VESA FDMI MIS-D (75 × 75 mm), bo mạch có thể được lắp đặt trực tiếp phía sau màn hình, giúp tối ưu không gian và mang lại bố cục bàn làm việc gọn gàng, chuyên nghiệp.

Trong trường hợp sử dụng với các màn hình kích thước nhỏ (dưới 10″) không hỗ trợ đầy đủ chuẩn 4 lỗ VESA 75 × 75, người dùng vẫn có thể linh hoạt lắp đặt lệch vị trí để đảm bảo khả năng cố định và sử dụng hiệu quả.

Với vỏ nhôm BO-RPI4-FANB-B bạn có thể truy cập vào phần lớn các kết nối của Raspberry Pi 4, bao gồm:

• 2 x cổng USB 2.0
• 2 x cổng USB 3.0
• Gigabit Ethernet
• 2 x Cổng Micro HDMI
• USB type C
• Giắc âm thanh/video
• Khe cắm thẻ nhớ microSD
• GPIO (thông qua cáp IDE 40 chân)
• Đèn LED chỉ báo (Power và ACT)

Tuy nhiên các cổng CSI và DSI không thể truy cập từ vỏ nhôm này.

Sản phẩm cũng đi kèm một quạt tản nhiệt 5V được cấp điện qua chân GPIO số 4 – 6 theo mô hình và các lắp ráp như sau:

Sản phẩm tương thích với các phiên bản Raspberry Pi 4 từ 1GB – 8GB RAM

Hướng dẫn cắm quạt cho mạch Raspberry Pi (áp dụng với mọi phiên bản)

Bạn có thể xem qua hình ảnh dưới đây:

Hoặc làm theo video dưới đây

Bộ sản phẩm gồm:

• 1 bộ vỏ nhôm
• 2 tai nhôm mở rộng để gắn màn hình theo chuẩn VESA 75×75
• 1 quạt làm mát với bu lông và đai ốc
• 8 vít gắn Phillips
