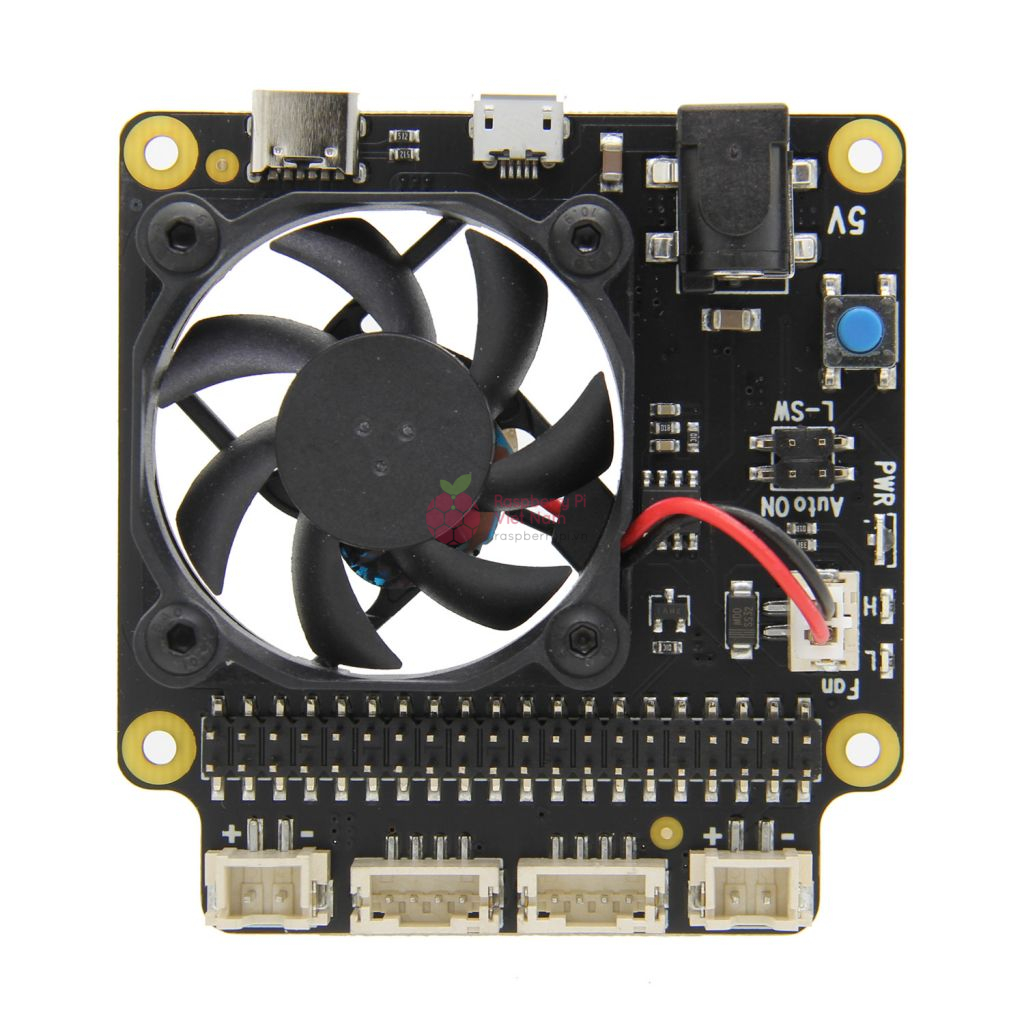

X735 V2.1 – Mạch Quản Lý Nguồn & Làm Mát Cho Raspberry Pi 3 / 4

X735 V2.1 là board mở rộng quản lý nguồn thông minh dành cho Raspberry Pi 3/4. Tích hợp chức năng bật/tắt an toàn, khởi động lại, tắt khẩn cấp và quạt làm mát tự động theo nhiệt độ, giúp Raspberry Pi của bạn hoạt động ổn định và bền bỉ hơn.

Tính năng nổi bật

• Quản lý nguồn thông minh:

  • Nhấn nút 1 giây → bật máy

  • Giữ 1–2 giây → reboot

  • Giữ 3–7 giây → tắt an toàn (safe shutdown)

  • Giữ >8 giây → tắt khẩn cấp

• Hỗ trợ chức năng AUTO ON: Pi tự động bật khi có nguồn (qua jumper cấu hình).

• Chức năng làm mát tự động (Auto Cooling) – X735 V2.1

  • Quạt làm mát điều khiển 2 mức nhiệt (dual trip point), hoạt động êm và hiệu quả.

  • Tự động điều chỉnh tốc độ quạt giúp cân bằng giữa khả năng tản nhiệt và độ ồn:

    • 🌡️ ≤ 34°C → quạt chạy tốc độ thấp

    • 🌡️ ≥ 34°C → quạt chạy tốc độ trung bình

    • 🌡️ ≥ 45°C → quạt chạy tốc độ tối đa

  • Đèn LED tích hợp báo trạng thái quạt (tốc độ thấp / tốc độ cao).

  • Không cần cài driver hay cấu hình thêm → cắm là chạy.

• Nguồn cấp tiện lợi: có thể cấp nguồn qua jack DC, micro-USB hoặc GPIO 40 pin.

• Tích hợp LED báo trạng thái, dễ quan sát tình trạng hoạt động.

Lưu ý quan trọng khi sử dụng X735 V2.1

• Safe shutdown script: cần cài script để hỗ trợ tắt an toàn.

• Không hỗ trợ tắt hoàn toàn qua phần mềm nếu dùng công tắc latching switch ngoài.

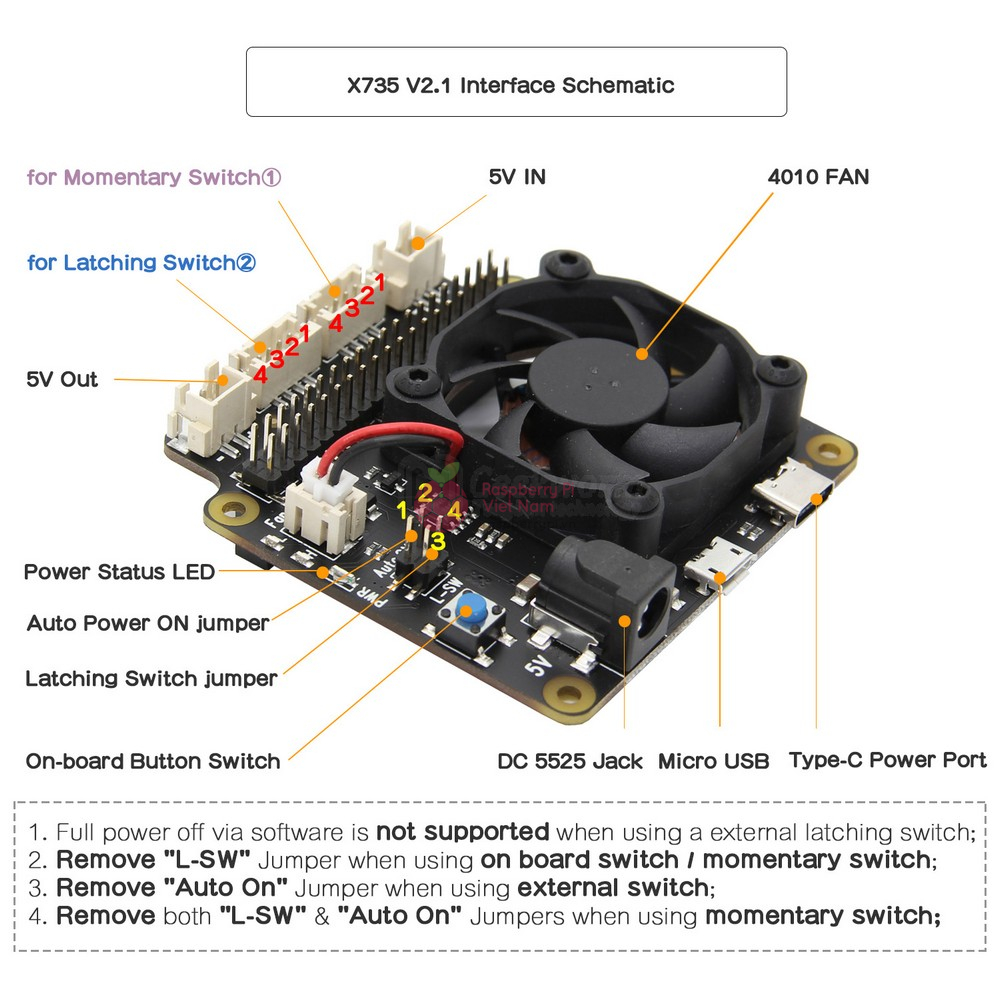

• Jumper cấu hình:

  • Dùng onboard/momentary switch → bỏ jumper L-SW.

  • Dùng external switch → bỏ jumper Auto On.

  • Dùng momentary switch → bỏ cả L-SW & Auto On.

• Nguồn cấp (4 loại):

  • Micro USB

  • Type-C (khuyến nghị)

  • DC5525 (khuyến nghị)

  • XH2.54
    Không cấp nguồn qua cổng Micro-USB của Raspberry Pi.

• Không dùng X735 chung với board quản lý nguồn khác (X725, X750, X705…).

• Khi kết hợp với các board lưu trữ:

  • Với X835/X832 → không cấp nguồn từ X735, mà cấp qua DC 12V IN của X835/X832.

  • Với X825, X828, X829, X857, X856, X855, X820, X850, X872, X862, X860, X870, X822, X852 → cấp nguồn qua X735.

• Không dùng latching switch nếu đang bật chế độ AUTO ON.

• Luôn tắt nguồn X735 trước khi bật/tắt chế độ AUTO ON.
