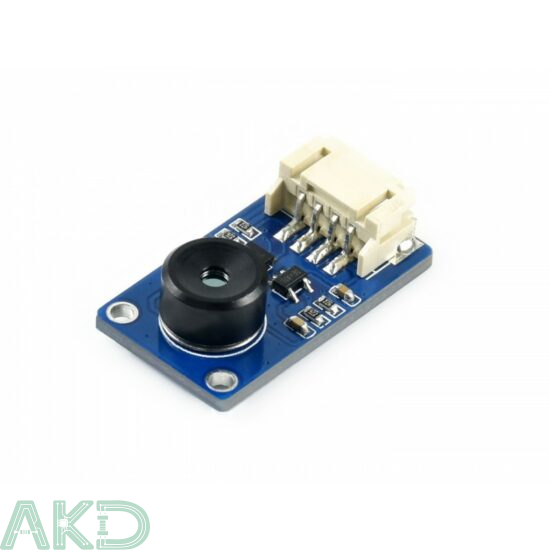

Camera nhiệt MLX90640 IR Array 32×24 110° FOV

Giới thiệu sản phẩm Camera nhiệt MLX90640 IR Array 32×24 110° FOV

Camera nhiệt MLX90640 IR Array 32×24 110° FOV là một module camera nhiệt hồng ngoại (IR) có độ phân giải 32×24 thermal pixel sử dụng bộ cảm biến MLX90640, được thiết kế để phát hiện phân bố nhiệt độ bề mặt của vật thể trong trường nhìn rộng 110° × 75° thông qua giao tiếp I²C.

Module này có kích thước nhỏ gọn và tiêu thụ điện năng thấp, rất phù hợp cho các hệ thống máy tính nhúng như Raspberry Pi, Arduino (ESP32), STM32 hoặc ứng dụng theo dõi, điều khiển nhiệt thông minh trong công nghiệp và gia đình.

Camera nhiệt MLX90640 IR Array 32×24 110° FOV được phân phối chính hãng và hỗ trợ kỹ thuật cho người dùng trong quá trình tích hợp và phát triển dự án liên quan đến cảm biến nhiệt độ không tiếp xúc.

Thông số kỹ thuật của Camera nhiệt MLX90640 IR Array 32×24 110° FOV:

• Điện áp hoạt động: 3.3V/5V
• Dòng điện hoạt động: <23mA
• Giao diện giao tiếp: I2C (địa chỉ 0x33)
• Trường nhìn (Ngang × Dọc):
  • Camera nhiệt MLX90640-D55: 55°×35° (FOV góc hẹp, phù hợp đo khoảng cách xa)
  • Camera nhiệt MLX90640-D110: 110°×75° (FOV góc rộng, phù hợp đo khoảng cách gần)
• Nhiệt độ hoạt động: -40℃ ～ 85℃
• Nhiệt độ đối tượng đo: -40℃ ～ 300℃
• Độ phân giải (nhiệt): ±1℃
• Tốc độ làm mới: 0.5Hz ~ 64Hz (có thể lập trình được)
• Kích thước: 28mm × 16mm
• Kích thước lỗ lắp đặt: 2.0mm

Công dụng và chức năng của Camera nhiệt MLX90640 IR Array 32×24 110° FOV

1. Đo nhiệt độ không tiếp xúc

Camera nhiệt MLX90640 IR Array 32×24 110° FOV được thiết kế để đo nhiệt độ bề mặt mà không tiếp xúc trực tiếp, rất hữu ích trong các ứng dụng:

• Kiểm soát nhiệt độ thiết bị điện tử, motor, bo mạch
• Phân tích nhiệt độ bề mặt máy móc vận hành
• Phát hiện điểm nóng (hotspot) trong hệ thống điện và tủ điều khiển
• Tự động đóng/ngắt hệ thống làm mát dựa trên nhiệt độ cảm biến

2. Ứng dụng camera nhiệt và hiển thị nhiệt

Máy ảnh nhiệt có thể được dùng để xây dựng các thiết bị hình ảnh nhiệt (thermal imaging), nhiệt kế hồng ngoại cầm tay, hoặc hệ thống giám sát nhiệt độ lớn hơn, với phần mềm hiển thị bản đồ nhiệt trực quan. Độ phân giải 32×24 và góc nhìn 110° × 75° phù hợp cho các trường hợp giám sát trải rộng khu vực gần và trung bình.

3. Hệ thống an ninh & nhà thông minh

Khi kết hợp với Raspberry Pi hoặc các MCU khác, MLX90640 có thể được tích hợp vào các hệ thống:

• Phát hiện chuyển động dựa trên thay đổi nhiệt độ
• Báo động khi nhiệt độ vượt ngưỡng
• Kiểm soát HVAC tự động trong nhà thông minh
• Phân tích hiệu quả cách nhiệt và rò rỉ nhiệt

4. Ứng dụng giáo dục và nghiên cứu

Camera nhiệt FIR dạng module này là công cụ tuyệt vời để học về cảm biến nhiệt, xử lý dữ liệu hình ảnh, truyền thông I²C và các hệ thống nhúng. Nó thường được sử dụng trong bài lab IoT, robotics, phân tích dữ liệu sensor và các dự án STEM.

Camera nhiệt MLX90640 IR Array 32×24 110° FOV tích hợp với Raspberry Pi & MCU

Khi sử dụng với Raspberry Pi, Camera nhiệt MLX90640 IR Array 32×24 110° FOV kết nối qua I²C bằng cách cấp nguồn (3.3V/5V) và các đường dữ liệu SDA/SCL từ header GPIO. Phần mềm Python hoặc C++ trên Pi có thể sử dụng thư viện MLX90640 API để thu dữ liệu pixel, sau đó hiển thị nhiệt độ dưới dạng đồ họa hoặc xuất sang các file log. Dữ liệu nhiệt này rất hữu ích cho phân tích điều kiện môi trường hoặc phản hồi điều khiển thời gian thực.

Tương tự, khi tích hợp với Arduino (ESP32) hoặc STM32, tốc độ truyền dữ liệu và bộ nhớ đủ lớn là yếu tố quan trọng để xử lý hình ảnh nhiệt và phản hồi theo yêu cầu ứng dụng.

Ưu điểm & hạn chế của Camera nhiệt MLX90640 IR Array 32×24 110° FOV

Ưu điểm

• Độ phân giải nhiệt 32×24 đủ cho nhiều ứng dụng nhúng và IoT.
• Góc nhìn rộng 110° × 75° phù hợp giám sát khu vực rộng.
• Giao tiếp I²C tiêu chuẩn, dễ tích hợp với Raspberry Pi/MCU.
• Điện áp rộng 3.3V/5V, tương thích đa nền tảng.

Hạn chế

• Độ phân giải hình ảnh nhiệt thấp hơn camera quang học thông thường, phù hợp hơn với phân tích tổng quan nhiệt hơn là chi tiết nhỏ.
• Tốc độ khung hình có thể hạn chế khi refresh rate cao yêu cầu nhiều I²C bandwidth.
