Camera nhiệt tầm xa MLX90640 IR Array, 32×24 pixel, 55° FOV
Hiện có 1 người đang xem sản phẩm này
3.700.000 đ
Shipping calculated at checkout.
Hết hàng
Add to Wishlist
Add to Wishlist
Guarantee Safe and Secure Payment Checkout
Camera nhiệt tầm xa MLX90640 IR Array, độ phân giải 32×24 pixel, trường nhìn (FOV – Field of View) 55°, giao tiếp qua giao diện I2C của WaveShare. Điện áp hoạt động 3,3V/5V, hỗ trợ các dòng máy tính nhúng như Raspberry Pi / Arduino (ESP32) / STM32, v.v.
Sản phẩm được Ủy quyền phân phối chính hãng bởi Raspberry Pi Việt Nam (Xem thêm chứng nhận nhà phân phối các sản phẩm Waveshare của Raspberry Pi VN)
Camera nhiệt MLX90640 55o FOV - Nhỏ gọn, không chạm, giá rẻ
Tính năng nổi bật
Camera nhiệt MLX90641-D55 là cảm biến ảnh nhiệt hồng ngoại dạng mảng, có thiết kế nhỏ gọn, hoạt động không tiếp xúc và chi phí hợp lý, với độ phân giải 32 × 24 pixel. Thiết bị có khả năng thu nhận và phân tích phân bố bức xạ hồng ngoại của các vật thể trong vùng quan sát, từ đó tính toán nhiệt độ bề mặt và tạo ra hình ảnh nhiệt tương ứng.
Nhờ kích thước nhỏ và tính linh hoạt cao, camera dễ dàng được tích hợp vào các hệ thống điều khiển thông minh cũng như các ứng dụng công nghiệp khác.
- Sử dụng module cảm biến nhiệt hồng ngoại xa MLX90641, độ phân giải 32 × 24 pixel
- Giao tiếp qua giao diện I2C, có thể cấu hình ở chế độ nhanh (tốc độ dữ liệu lên đến 1MHz)
- Độ nhạy nhiệt (NETD – Noise Equivalent Temperature Difference) – Refresh rate 0,1K RMS @ 1Hz
- Bộ dịch điện áp tích hợp, tương thích với điện áp hoạt động 3.3V / 5V
- Tốc độ khung hình có thể lập trình 0,5 ～ 64Hz (0,25 ～ 32FPS)
- Đi kèm với tài nguyên phát triển và sách hướng dẫn (ví dụ cho Raspberry Pi / Arduino (ESP32) / STM32)
Các ứng dụng tiêu biểu:
- Các thiết bị đo nhiệt độ không tiếp xúc với độ chính xác cao (rất phù hợp để phòng chống dịch Covid)
- Thiết bị ảnh nhiệt hồng ngoại, nhiệt kế hồng ngoại
- Nhà thông minh, tòa nhà thông minh, chiếu sáng thông minh
- Kiểm soát nhiệt độ công nghiệp, an ninh và an toàn, phát hiện xâm nhập / chuyển động
- Trường nhìn 55o, thích hợp để đo nhiệt tầm xa (Nếu Quý khách muốn đo tầm ngắn, có thể sử dụng Camera Nhiệt MLX90640 110o FOV)
Thông số kỹ thuật
| Điện áp hoạt động | 3.3V/5V | Điện áp | < 23mA |
| Trường nhìn | 55° × 35° (FOV góc hẹp, phù hợp để đo tầm xa) | Độ chính xác tuyệt đối | ±2℃ (Nhiệt độ môi trường 0 ~ 50℃) |
| Giao tiếp | I2C | Refresh Rate | 0.5~64Hz (0.25～32FPS) |
| Nhiệt độ mục tiêu | -40 ~ 300℃ | Nhiệt độ hoạt động | -40 ~ 85℃ |
| Kích thước | 28 × 16mm | Kích thước lỗ lắp | 2mm |

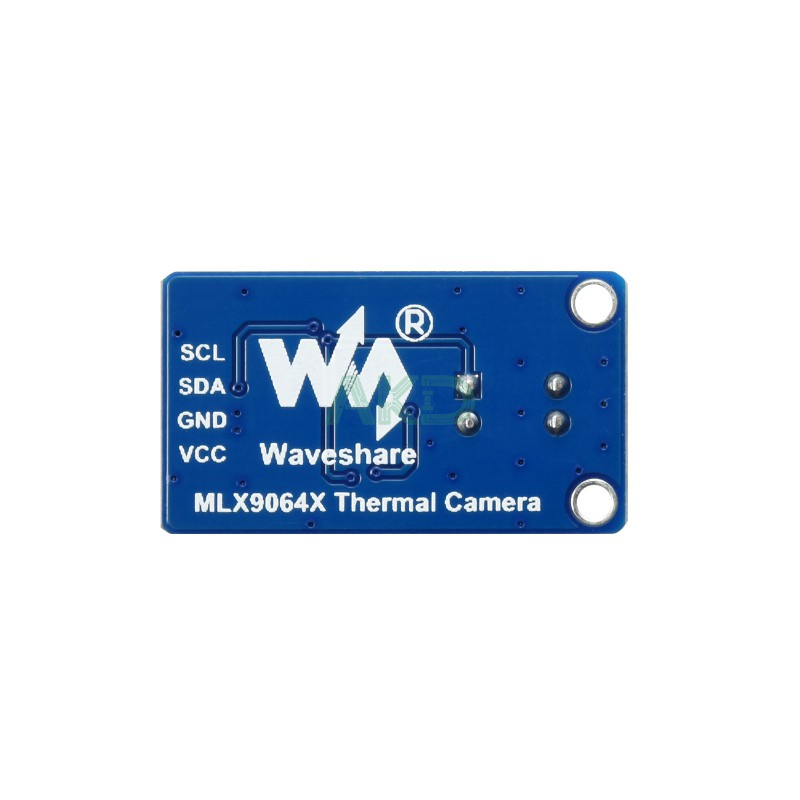

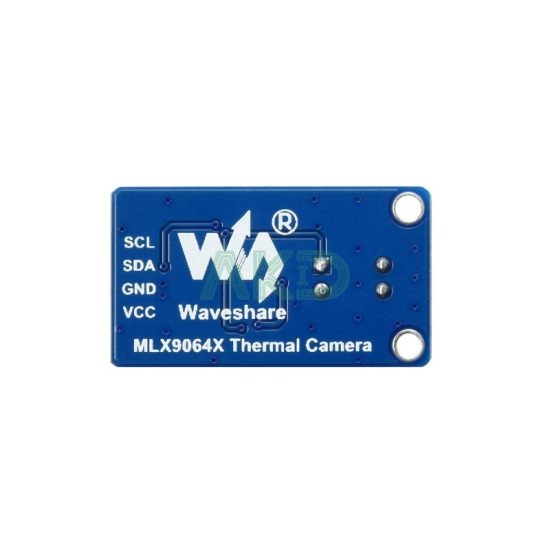

Giao diện điều khiển I2C
Hỗ trợ Bo mạch chủ bao gồm Raspberry Pi / Arduino (ESP32) / STM32 …
| VCC | 3.3V/5V power input |
| GND | GND |
| SDA | connects to MCU I2C data pin |
| SCL | connects to MCU I2C clock pin |

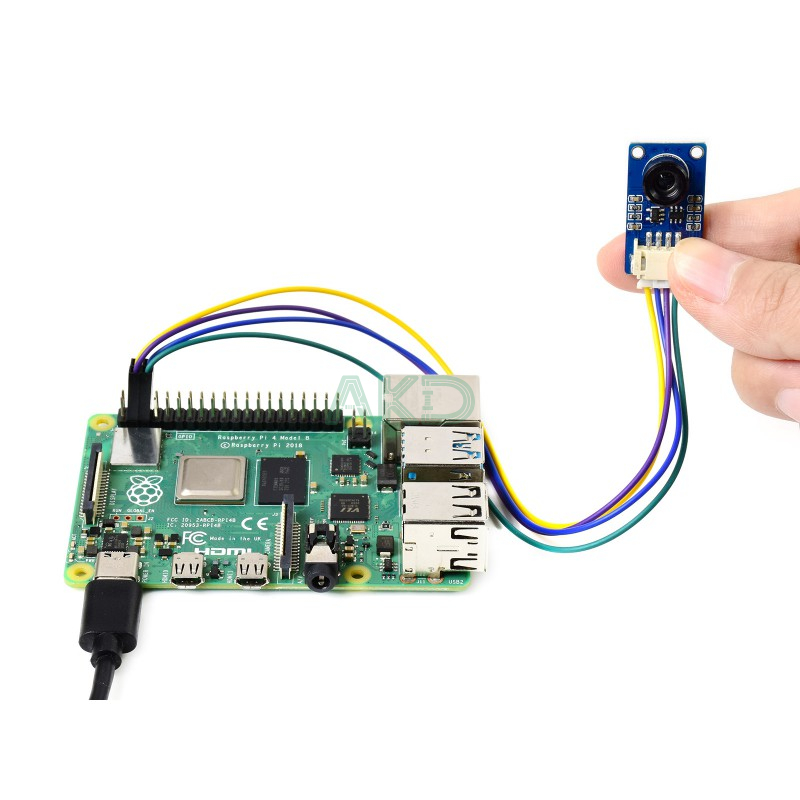

Minh họa hoạt động
 |
 |

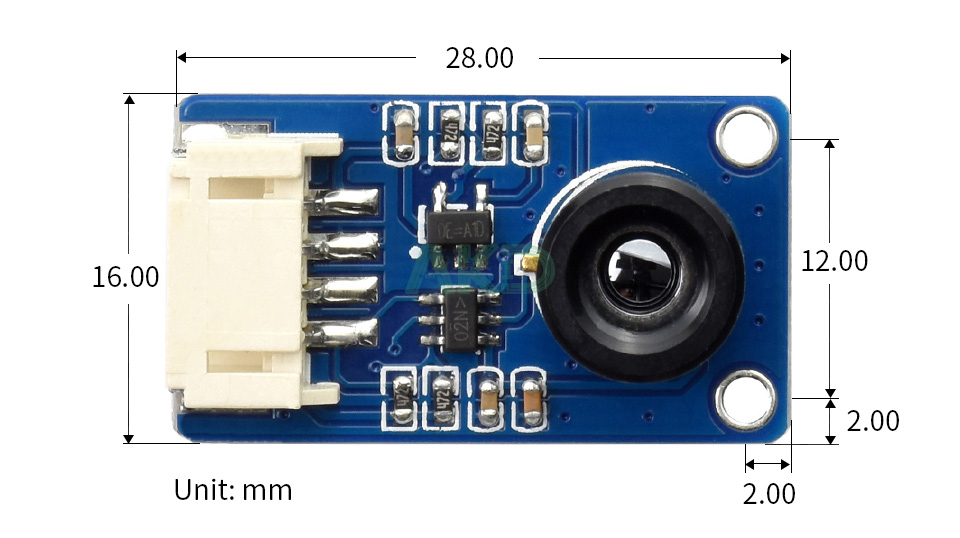

Kích thước
Tài liệu kỹ thuật
Vui lòng xem tại đây
Sự khác nhau của các phiên bản Camera nhiệt MLX90640
| MLX90640-D55 | MLX90640-D110 | |
| Độ phân giải | 32×24 | |
| Độ chính xác | ±2℃ (Nhiệt độ môi trường 0 ~ 50℃) | |
| Nhiệt độ mục tiêu | -40 ~ 300℃ | |
| Trường nhìn | 55° × 35° | 110° × 75° |
| Refresh rate | 0.5~64Hz (0.25～32FPS) | |
| Nhiệt độ hoạt động | -40 ~ 85℃ | |
| Điện áp | < 23mA | |
