Mạch chuyển UC00C CH340 USB sang UART

Giới thiệu sản phẩm

Mạch chuyển UC00C CH340 USB sang UART là một module chuyển đổi giao tiếp USB thành UART (Universal Asynchronous Receiver and Transmitter), sử dụng chip CH340 phổ biến để tạo một cổng COM ảo khi kết nối với máy tính hoặc hệ thống nhúng.

Sản phẩm giúp kết nối tín hiệu UART từ các bo mạch vi điều khiển, module cảm biến hoặc hệ thống nhúng với máy chủ/PC thông qua cổng USB mà không cần giao tiếp trực tiếp qua cổng UART vật lý.

Module này là lựa chọn chi phí thấp, hiệu quả cao để khám phá, phát triển, gỡ lỗi hoặc nạp chương trình firmware cho các board như Arduino Pro Mini, ESPxx hoặc bất kỳ thiết bị nào yêu cầu giao thức UART để truyền – nhận dữ liệu.

Nhiều người thường thắc mắc sự khác nhau giữa UC00A và UC00C là gì. Mạch chuyển UC00C CH340 USB sang UART sử dụng chip FTDI – dòng chipset đã được kiểm chứng rộng rãi và nổi tiếng về độ ổn định, mang lại độ tin cậy cao cho các ứng dụng đòi hỏi sự an tâm trong quá trình phát triển. Trong khi đó, UC00C là phương án thay thế tối ưu về chi phí, đáp ứng tốt các nhu cầu sử dụng cơ bản với mức giá thấp hơn đáng kể.

Mạch chuyển UC00C CH340 USB sang UART hỗ trợ cơ chế tự nhận trên hầu hết các hệ điều hành mà không cần cài đặt driver bổ sung, đã được kiểm nghiệm hoạt động ổn định trên Windows 7, 8, 8.1 và 10. Đây là một trong những công cụ nhỏ gọn nhưng không thể thiếu trên bàn làm việc của các kỹ sư, phục vụ hiệu quả cho các tác vụ phát triển và gỡ lỗi hằng ngày.

Đáng chú ý, Mạch chuyển UC00C CH340 USB sang UART được tích hợp công tắc trượt cho phép chuyển đổi nhanh điện áp giữa 3.3V và 5V. Việc gạt công tắc sẽ thiết lập mức điện áp tương ứng cho chân Vcc và các đường tín hiệu, giúp việc sử dụng Mạch chuyển UC00C CH340 USB sang UART để debug các hệ thống có mức logic khác nhau (chẳng hạn giữa Arduino Uno và Raspberry Pi) trở nên đơn giản và thuận tiện hơn bao giờ hết

Đèn báo LED

Mạch chuyển UC00C CH340 USB sang UART được trang bị hai đèn LED trạng thái, cho phép người dùng nhanh chóng theo dõi tình trạng hoạt động của các đường truyền nối tiếp. Trong đó, LED màu đỏ hiển thị trạng thái của kênh TX, còn LED màu cam đảm nhiệm việc báo hiệu kênh RX, giúp việc giám sát và debug giao tiếp serial trở nên trực quan và thuận tiện hơn.

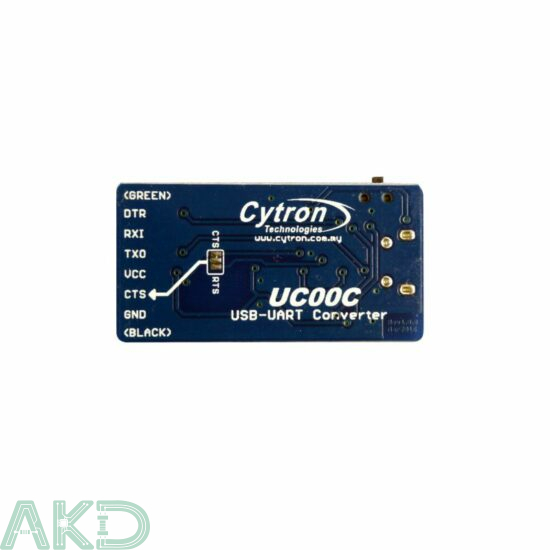

Sơ đồ chân UC00C

Ứng dụng thực tế của mạch chuyển UC00C CH340 USB sang UART

• Giao tiếp nối tiếp cho Raspberry Pi để đọc dữ liệu UART từ module GNSS, modem, cảm biến
• Lập trình và debug firmware cho vi điều khiển không tích hợp USB natively như Arduino Pro Mini.
• Truy xuất dữ liệu nối tiếp từ các thiết bị IoT, robot, module RS485/TTL khi không có cổng USB native.
• Kết nối so sánh tín hiệu giữa nhiều board phát triển khác nhau mà không cần board lập trình riêng.

Đặc trưng:

• Chip CH340 USB sang UART.
• Bộ chuyển đổi USB sang UART chi phí thấp nhưng dễ sử dụng.
• Để phát triển và / hoặc gỡ lỗi (debug) giữa máy tính và vi điều khiển
• Được cấp nguồn qua USB, không cần nguồn bên ngoài để sử dụng bộ chuyển đổi này.
• Có thể chuyển sử dụng nguồn 3.3V hoặc 5V
• Giao diện 6 chân thông dụng: DTR, RXD, TXD, VCC, CTS và GND.
• 6 cách ổ cắm header socket để nạp code vào các bo mạch tương thích Arduino (BBFuino, Arduino Pro Mini 328, Arduino Fio, v.v.)

Kích thước:

39,8 x 21,2 x 5,6 mm

Bộ sản phẩm gồm:

1x UC00C (CH340) – Bộ chuyển đổi USB sang UART

Các tài liệu:

• Hướng dẫn sử dụng UC00C
• Trình điều khiển CH34X (Hãy đảm bảo Maker UNO được cắm vào cổng USB của máy tính trong khi cài đặt trình điều khiển) Windows (V3.5 Mar2019)
• Trình điều khiển hệ điều hành MAC cho OSX Mavericks (10.9), Yosemite (10.10) và El Capitan (10.11)
• Trình điều khiển hệ điều hành MAC cho OSX Sierra (10.12)
• Mac OS (V1.5 Mar2019)
• Linux (V1.5 Mar2019) (Thường được cài đặt sẵn)
• CH34X Driver – Tải xuống trình điều khiển mới nhất từ ​​nhà máy
• Khắc phục sự cố cài đặt trình điều khiển CH341 cho Mac (Vui lòng bỏ qua Bước 5 vì bước này ban đầu được viết cho Maker UNO)
