Mạch mở rộng 2 cổng Gigabit Ethernet kèm vỏ và nguồn cho Raspberry Pi CM5

Mạch mở rộng 2 cổng Gigabit Ethernet Raspberry Pi CM5 được phân phối chính hãng tại Raspberry Pi Việt Nam. Sản phẩm được bảo hành đối với các lỗi sản xuất.

mạch MỞ RỘNG 2 cổng Gigabit Ethernet cho Raspberry Pi CM5

Thiết kế nhỏ gọn, tiện dụng và tối ưu cho không gian làm việc gọn gàng.

Phù hợp cho việc đánh giá Raspberry Pi CM5 cũng như tích hợp trực tiếp vào các sản phẩm hoàn chỉnh.

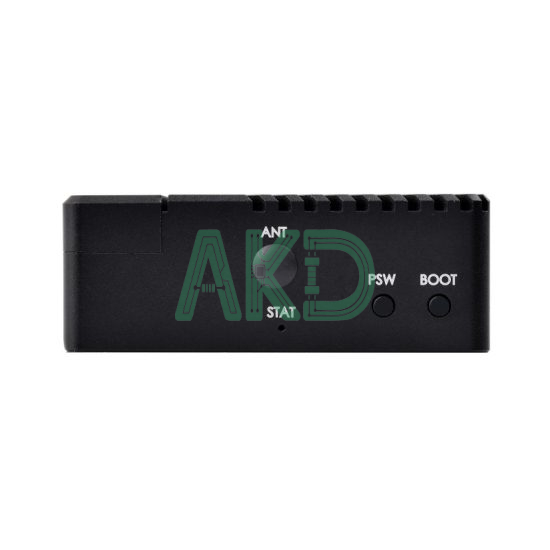

Phiên bản kèm vỏ nhôm và nguồn

Bên cạnh mạch mở rộng 2 cổng Gigabit Ethernet, sản phẩm còn được trang bị vỏ hợp kim nhôm chắc chắn và nguồn điện 27W, đảm bảo hiệu suất ổn định.

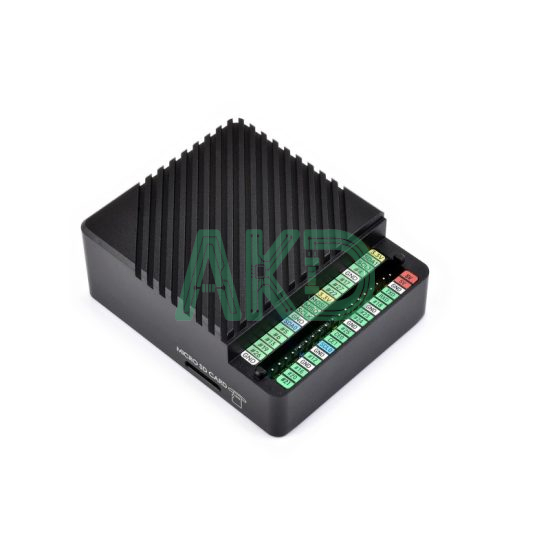

Vỏ kim loại màu đen tùy chọn

Mang đến khả năng bảo vệ tối ưu cho bo mạch chủ cùng hiệu suất tản nhiệt hiệu quả.

Lưu ý: Ảnh chỉ mang tính tham khảo, Sản phẩm không bao gồm Compute Module 5

Thông số kỹ thuật

• CM5 Socket: Phù hợp với tất cả các biến thể của Compute Module 5
• Kết nối: Đầu nối RJ45 Gigabit Ethernet kép
• USB: Cổng USB 3.0
• Chân Cắm Mở Rộng: Đầu cắm GPIO 40PIN của Raspberry Pi
• Lưu trữ: Ổ cắm thẻ TF cho các biến thể Compute Module 5 Lite (không có eMMC)
• Cổng Cắm Quạt: Cổng SH1.0 4 dây, cho phép điều chỉnh tốc độ và đo lường, 5V
• Đầu vào nguồn điện: Kết nối Type-C, nguồn 5V
• Kích thước:

–  Mạch mở rộng: 55,0 × 68,0mm

–  Mạch kèm vỏ kim loại: 61,0 × 75,0 × 27,5mm

Kết nối với Compute Module 5

CM5 Socket chuẩn cùng đầu cắm GPIO 40 pin, tương thích đầy đủ với tất cả các phiên bản Compute Module 5 Lite và eMMC series.

Lưu ý: Ảnh chỉ mang tính tham khảo, Sản phẩm không bao gồm Compute Module 5

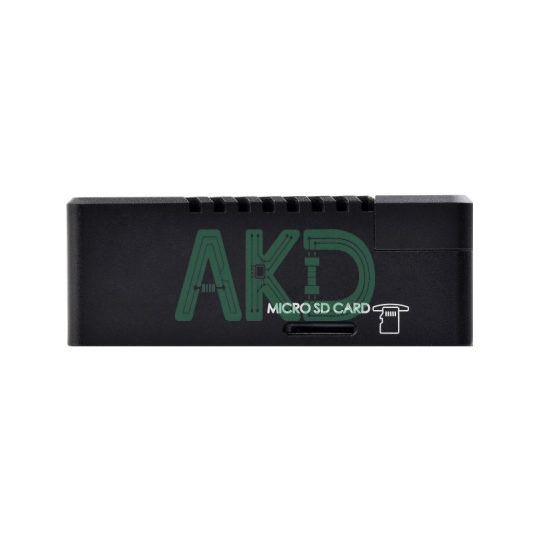

Cắt chính xác với nhãn rõ ràng

Mỗi đường cắt được thiết kế chính xác, căn chỉnh hoàn hảo với các đầu nối.

Thiết kế từ tính

Trang bị đầu tháo rời từ tính kết hợp cột định vị, giúp dễ dàng sửa chữa đồng thời bảo vệ hiệu quả các chân GPIO

Thiết kế tản nhiệt

Vỏ kim loại giúp dẫn nhiệt và tản nhiệt trên diện tích rộng, kết hợp các cánh tản nhiệt để nâng cao hiệu quả làm mát.

Ví dụ ứng dụng

Tương thích với Raspberry Pi và các ứng dụng công nghiệp đòi hỏi chức năng chuyên biệt.

Hướng dẫn lắp ráp

1. Tháo các vít ở phía dưới rồi tháo tấm ốp phía dưới.

2. Nhẹ nhàng đẩy cổng Ethernet và lấy bo mạch chủ mini CM5 ra.

3. Dán băng nhiệt vào mặt trước và mặt sau của CM5, sau đó lắp CM5 vào bo mạch chủ

4. Lắp bo mạch chủ vào vỏ kim loại, cố định tấm đáy, sau đó lắp thẻ TF và bật nguồn.

Lưu ý: Ảnh chỉ mang tính tham khảo, Sản phẩm không bao gồm Compute Modul 5

Có gì trên bo mạch mở rộng 2 cổng Gigabit Ethernet kèm vỏ và nguồn

Kích thước phác thảo
