Raspberry Pi High Quality Camera 12MP ngàm M12 và ống kính

Raspberry Pi High-Quality Camera M12 là phụ kiện camera thế hệ mới của Raspberry Pi, mang lại độ phân giải và độ nhạy sáng vượt trội so với Raspberry Pi Camera V2. Nhờ kích thước mỗi pixel lớn hơn khoảng 50%, camera cho khả năng hoạt động tốt hơn trong điều kiện ánh sáng yếu.

Giống như Raspberry Pi HQ Camera (Ngàm C/CS), phiên bản với ngàm M12 cũng được trang bị cảm biến hình ảnh Sony IMX477 12.3-megapixel.

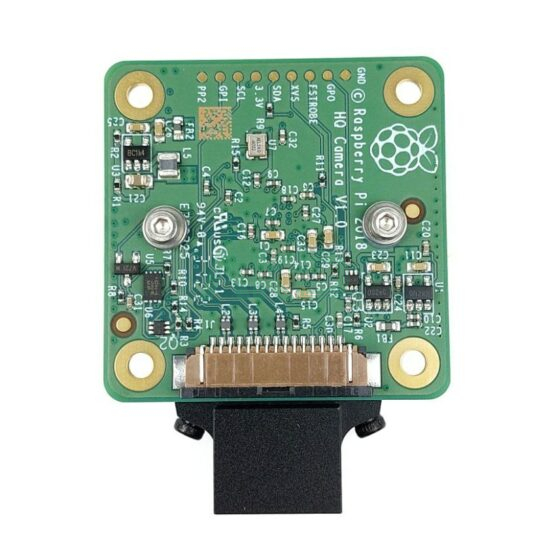

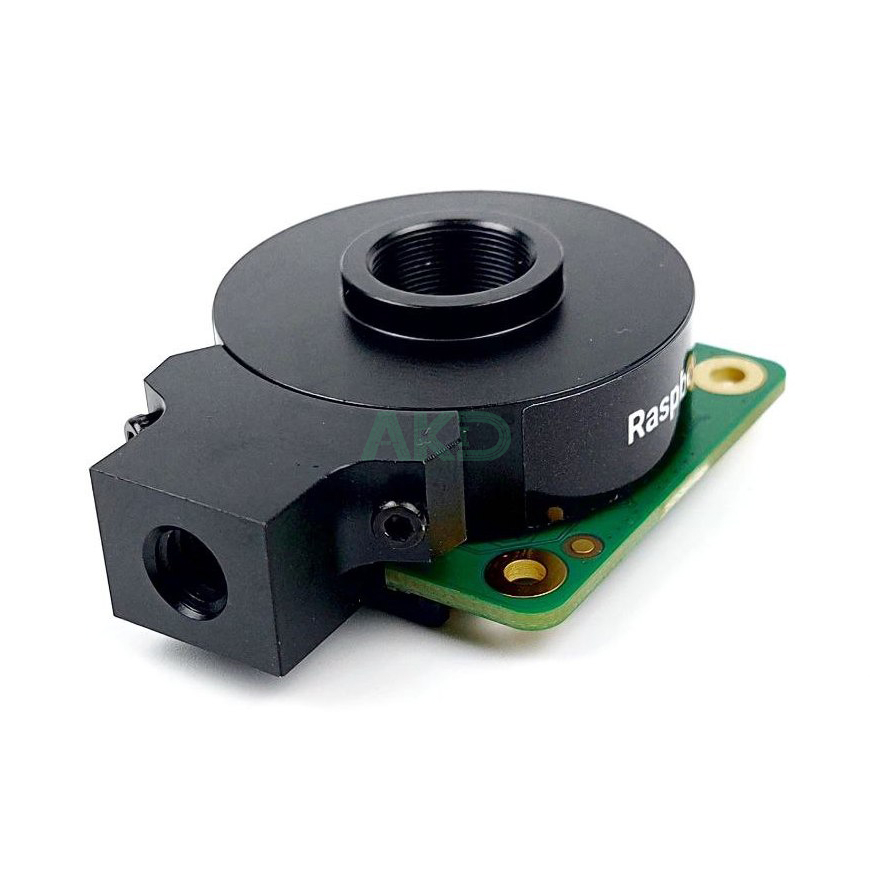

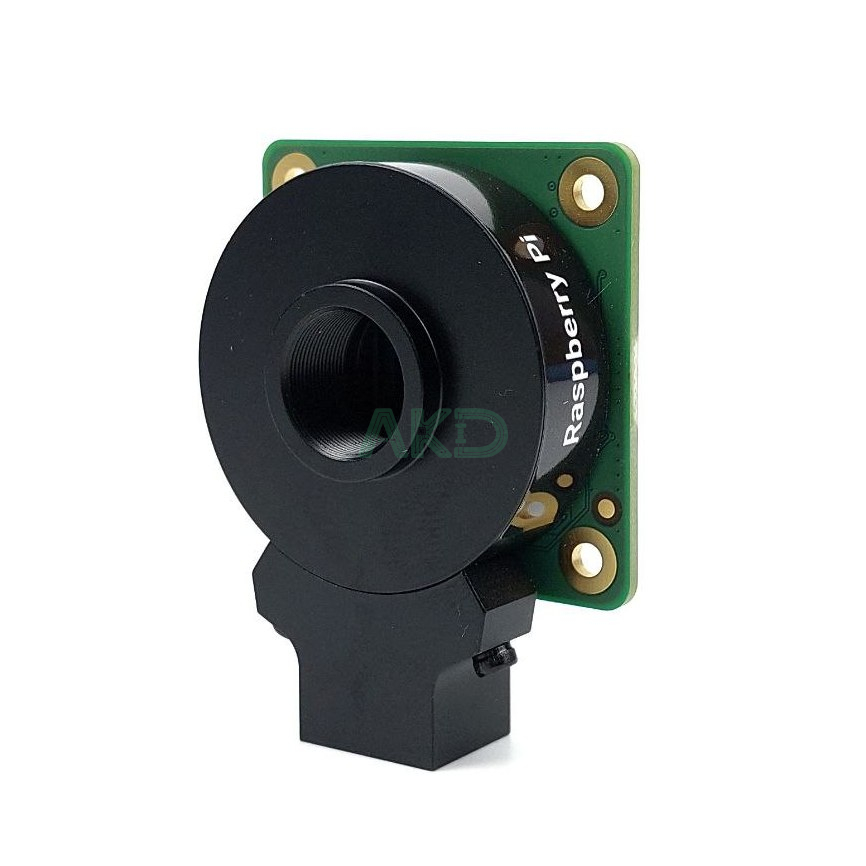

Bộ sản phẩm bao gồm bo mạch với cảm biến hình ảnh Sony IMX477, cáp FFC để kết nối với bo mạch Raspberry Pi, ngàm ống kính M12 bằng nhôm phay với giá ba chân tích hợp, nắp máy ảnh và một vài giá đỡ ống kính/ vòng khóa.

Module Máy Ảnh Chất Lượng Cao M12 KHÔNG đi kèm với ống kính. Để giúp người dùng làm việc với mô-đun máy ảnh HQ ngàm M12, Raspberry Pi xin giới thiệu một số ống kính (lens) để Quý khách có thể mua kèm.

Module máy ảnh chất lượng cao M12 Raspberry Pi đi kèm với sợi cáp FFC 15 chân dài 20cm, nếu bạn cần dài hơn có thể mua cáp Ribbon/FFC 15-pin bổ sung như dưới đây. Chúng tôi đã thử với dây cáp lên đến 1 mét và nó hoạt động tốt:

• Cáp FFC 15 chân dài 50cm cho Raspberry Pi camera
• Cáp FFC 15 chân dài 1m cho Raspberry Pi camera

Raspberry Pi High Quality Camera M12 kết nối với Raspberry Pi thông qua cáp ruy-băng FFC 15 chân, sử dụng giao diện CSI MIPI 15 chân chuyên dụng cho camera, được thiết kế riêng cho việc truyền dữ liệu hình ảnh. Bus CSI hỗ trợ tốc độ truyền dữ liệu rất cao và chỉ truyền dữ liệu pixel trực tiếp đến bộ xử lý của Raspberry Pi.

Nhờ đó, với camera High Quality M12, người dùng có thể chụp ảnh độ phân giải cao bằng Raspberry Pi, đồng thời dễ dàng thay đổi ống kính để đáp ứng các nhu cầu zoom và lấy nét khác nhau.

Module máy ảnh High Quality M12  tương thích với:

• Raspberry Pi 5 (bạn cần cáp CSI nhỏ)
• Raspberry Pi 4
• Raspberry Pi 3 Model B+
• Raspberry Pi Zero 2 W (bạn sẽ cần dây cáp CSI nhỏ hơn)
• Raspberry Pi Zero W (Wireless) (bạn sẽ cần dây cáp CSI nhỏ hơn)

Lưu ý:

• Module máy ảnh High Quality M12 KHÔNG tương thích với phiên bản đầu tiên của bo mạch Raspberry Pi Zero vì không đi kèm với cổng CSI.
• Nếu bạn chưa quen với Raspberry Pi HQ Camera M12, hãy xem hướng dẫn máy ảnh High Quality chính thức từ Raspberry Pi.

Tính năng và thông số kỹ thuật Raspberry Pi High Quality Camera M12

• Cảm biến hình ảnh:
  • SONY IMX477R
  • 12.3 Megapixels
  • 7.9mm sensor diagonal
  • 1.55um x 1.55 um pixel size
• Output: RAW12/10/8, COMP8
• Back Focus Length of Lens: 2.6mm – 11.8mm
• Tiêu chuẩn ống kính: Ngàm M12
• Định dạng cảm biến ống kính: 1/2.3″ (7.9mm) hoặc lớn hơn
• Không bao gồm thấu kính lấy nét, nhưng PHẢI có một thấu kính để hoạt động, cần mua riêng.
• Bộ lọc hồng ngoại: tích hợp
• Ribbon cable/FFC length: 200mm
• Tripod mount: 1/4″ – 20
• Chuẩn:
  • FCC 47 CFR Part 15, Subpart B, Class B Digital Device
  • Electromagnetic Compatibility Directive (EMC) 2014/30/EU
  • Restriction of Hazardous Substances (RoHS) Directive 2011/65/EU
• Kết nối với bảng Raspberry Pi thông qua cáp FFC/Ribbon (đi kèm)
• Kích thước: 38mm x 38mm x 19.18mm

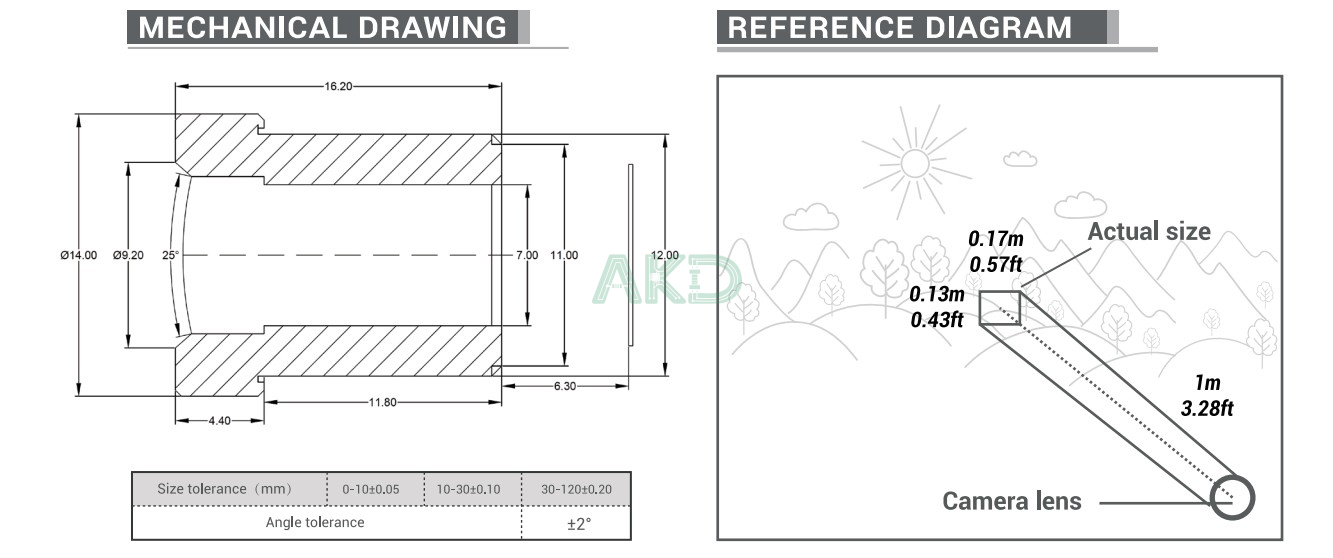

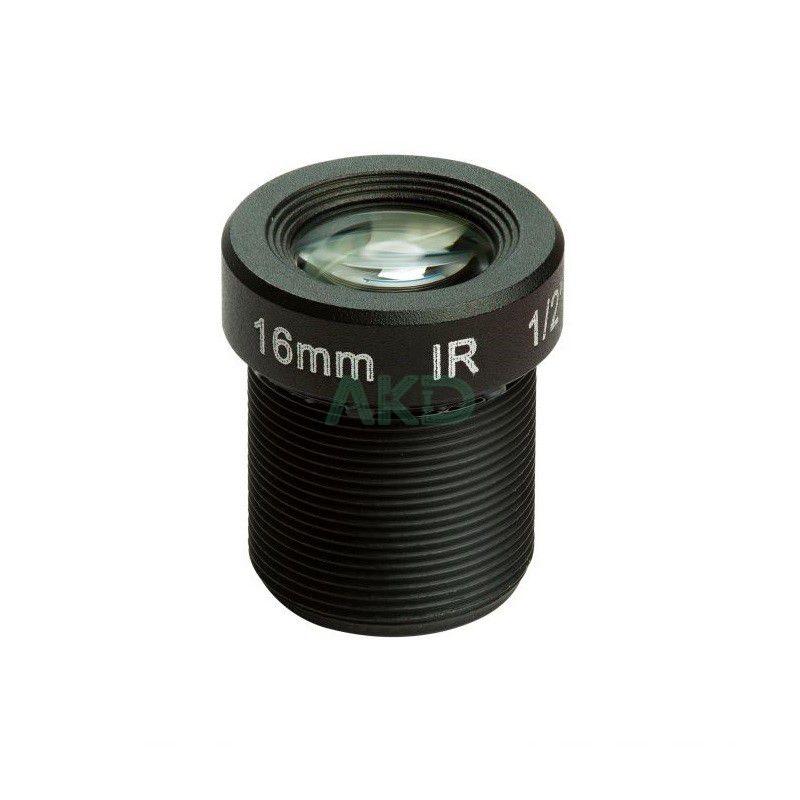

Thông số kỹ thuật Ống kính Telephoto 16mm góc nhìn 10º ngàm M12

• Optical Format: 1/2.5”
• Effective Focal Length:16mm
• 35mm equivalent focal length: 173mm
• FOV on 1/2.5” sensor(D/H/V): 29°/23°/17°
• FOV on 1/2.7” sensor(D/H/V): 25°/22°/12°
• FOV on 1/2.8” sensor(D/H/V): 23°/20°/11°
• FOV on 1/2.9” sensor(D/H/V): 20°/18°/10°
• HFOV on 1/4” RPi Camera: 10°, F/NO: 2.0
• Mount: M12, Length Holder Height: 13mm
• Screws, specifications, and instructions for changing lens provided. Ốc vít, thông số kỹ thuật và hướng dẫn thay ống kính được cung cấp.
• Độ nhạy hồng ngoại: nhạy cảm với ánh sáng khả kiến, với bộ lọc hồng ngoại 650nm

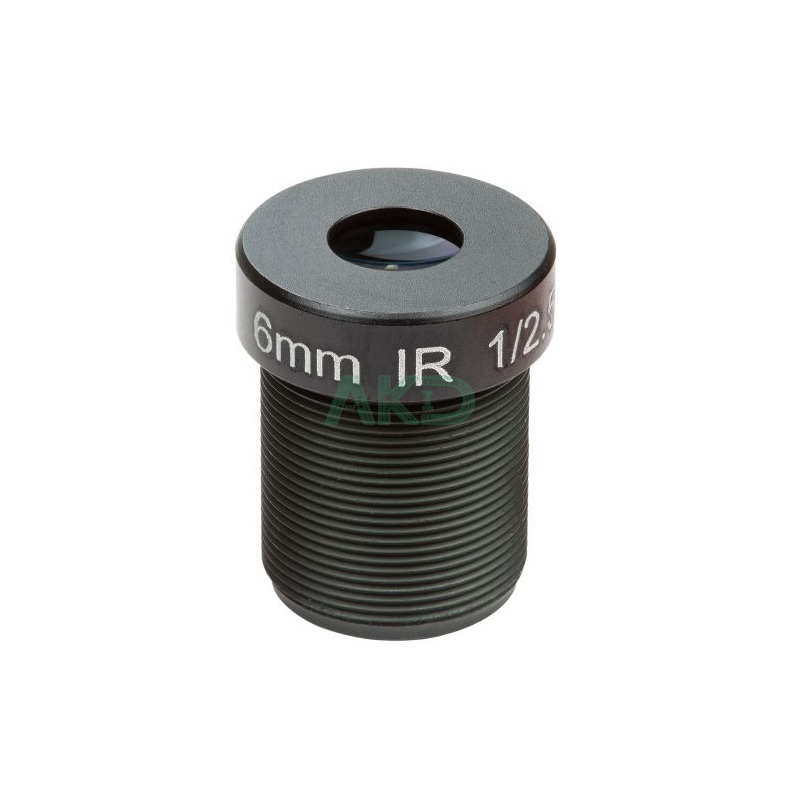

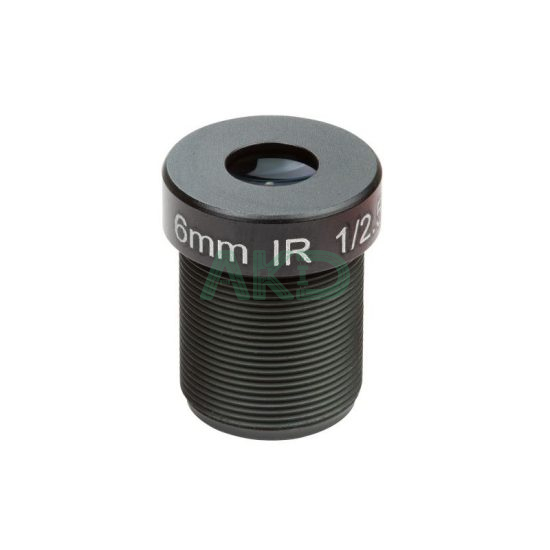

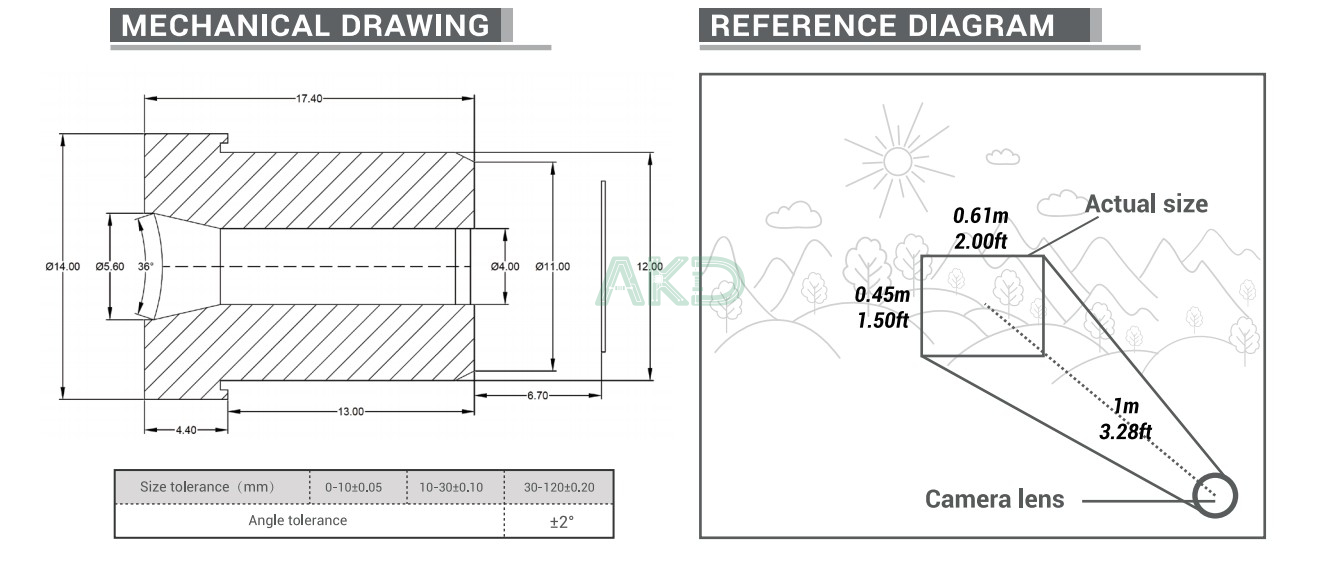

Thông số kỹ thuật ống kính tiêu cự 6mm góc nhìn 33^o ngàm M12

• Định dạng quang học: 1/2.5”
• Độ dài tiêu cự hiệu quả: 6mm
• Tiêu cự tương đương 35mm: 64.9mm
• FOV on 1/2.5” sensor(D/H/V): 67°/53°/41°
• FOV on 1/2.7” sensor(D/H/V): 64°/57°/34°
• FOV on 1/2.8” sensor(D/H/V): 62°/55°/33°
• FOV on 1/2.9” sensor(D/H/V): 60°/53°/32°
• HFOV on 1/4” RPi Camera: 33°, F/NO: 2.0
• Mount: M12, Chiều dài Giá đỡ Chiều cao: 13mm
• Kích cỡ: 14mm x 17.4mm, Trọng lượng: 5g
• Độ nhạy hồng ngoại: nhạy cảm với ánh sáng có thể nhìn thấy, với bộ lọc hồng ngoại 650nm

Sản phẩm High Quality Camera M12 bao gồm:

• 1 x Raspberry Pi HQ Camera Module with M12 Lens Mount
• 1 x 20cm long 15-way FFC CSI cable
• 3 x M12 Lens Mount Holder/Locking Ring
• 1 x M12 Cover
