Mạch Raspberry Pi M.2 HAT+ cho Raspberry Pi 5

Giới thiệu tổng quan về Mạch Raspberry Pi M.2 HAT+ cho Raspberry Pi 5

Mạch Raspberry Pi M.2 HAT+ cho Raspberry Pi 5 là phụ kiện quan trọng giúp tối ưu hóa hiệu năng của Raspberry Pi 5. Với thiết kế theo chuẩn M.2 NVMe, sản phẩm mang đến khả năng lưu trữ tốc độ cao và ổn định, phù hợp cho cả những tác vụ cơ bản lẫn các dự án nâng cao.

So với thẻ microSD thông thường, M.2 HAT+ vượt trội về tốc độ đọc/ghi và độ bền, trở thành lựa chọn lý tưởng cho người dùng cần xây dựng máy chủ cá nhân, lưu trữ dữ liệu dung lượng lớn hoặc triển khai các ứng dụng thông minh.

Thiết bị hỗ trợ kết nối các phần mở rộng M.2 như ổ NVMe hoặc mô-đun tăng tốc AI (tùy khả năng tương thích) thông qua giao tiếp PCIe 2.0 của Raspberry Pi 5, cho phép truyền dữ liệu tốc độ cao lên đến 500 MB/s giữa NVMe và các thiết bị PCIe khác.

Với thiết kế nhỏ gọn, dễ lắp đặt, Mạch Raspberry Pi M.2 HAT+ cho Raspberry Pi 5 trở thành sự lựa chọn hàng đầu cho cả người mới bắt đầu và các chuyên gia công nghệ.

Thông số kỹ thuật Mạch Raspberry Pi M.2 HAT+ cho Raspberry Pi 5

Raspberry Pi M.2 HAT+ được chế tạo với các thông số kỹ thuật ấn tượng:

• Kích thước: Theo chuẩn HAT+, phù hợp hoàn toàn với Raspberry Pi 5.
• Hỗ trợ SSD NVMe thông qua cổng M.2 Key M.
• Giao diện PCIe 2.0 đơn làn (tốc độ truyền dữ liệu tối đa 500MB/s)
• Hỗ trợ các thiết bị có kích thước 2230 và 2242
• Có khả năng cung cấp dòng điện lên tới 3A cho các thiết bị M.2 được kết nối
• Chiều dài FPC/FFC là 30mm
• Hỗ trợ lắp đặt bộ tản nhiệt chính hãng
• Thiết kế tối giản, dễ dàng lắp đặt
• Đèn LED báo trạng thái:
  • Nguồn
  • Hoạt động
• Không có giới hạn về dung lượng SSD NVMe, phụ thuộc vào Raspberry Pi OS. Chúng tôi đã thử nghiệm với dung lượng SSD NVMe lên đến 2TB và hoạt động tốt
• Nhiệt độ hoạt động: từ 0ºC đến 50ºC (nhiệt độ môi trường)
• Kích thước: 65.1mm x 56.7mm x 5.6mm (tối đa)

Tính năng nổi bật Mạch Raspberry Pi M.2 HAT+ cho Raspberry Pi 5

• Tăng tốc lưu trữ: Chuẩn giao tiếp M.2 NVMe mang lại tốc độ truyền dữ liệu vượt trội so với thẻ microSD, đáp ứng tốt các ứng dụng cần hiệu năng xử lý cao.
• Lắp đặt dễ dàng: Mạch Raspberry Pi M.2 HAT+ cho Raspberry Pi 5 được thiết kế đồng bộ với Raspberry Pi 5, giúp việc lắp ráp và sử dụng nhanh chóng, thuận tiện.
• Tương thích hệ điều hành: Hỗ trợ Raspberry Pi OS, Ubuntu và nhiều bản phân phối Linux khác, mang lại sự linh hoạt cho người dùng trong lựa chọn nền tảng phát triển.
• Khả năng mở rộng mạnh mẽ: Hỗ trợ SSD NVMe dung lượng lớn, phù hợp cho các dự án yêu cầu lưu trữ nhiều dữ liệu. Đồng thời, thiết kế vẫn tương thích với các HAT khác, cho phép xếp chồng thêm module camera (CSI), cảm biến hoặc màn hình (DSI) để mở rộng chức năng hệ thống.
• Khởi động nhanh hơn, phản hồi mượt mà hơn: Khi kết hợp với SSD NVMe, Mạch Raspberry Pi M.2 HAT+ cho Raspberry Pi 5 giúp thiết bị khởi động gần như tức thì. Tốc độ truy xuất nhanh cải thiện đáng kể hiệu năng toàn hệ thống, từ mở ứng dụng, truy cập tệp cho đến xử lý đa nhiệm, giúp Raspberry Pi 5 vận hành linh hoạt và hiệu quả hơn.

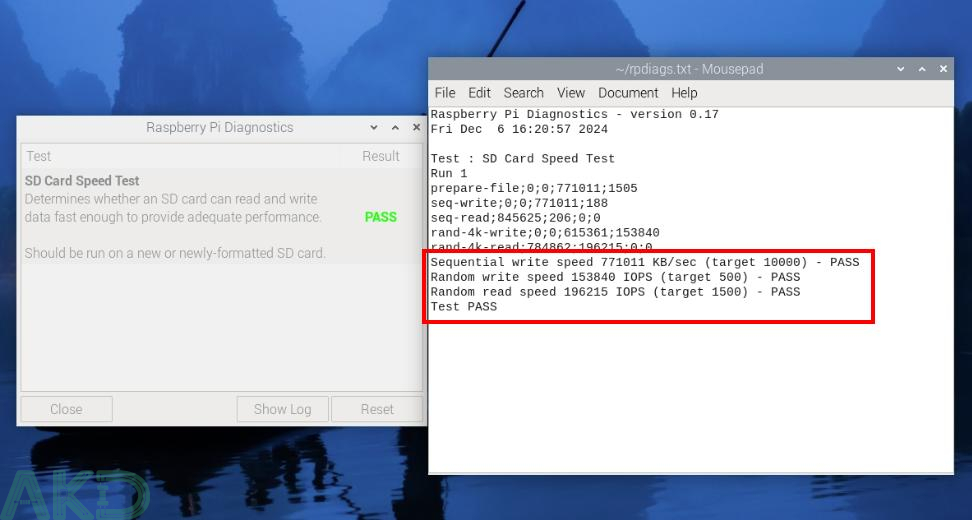

Đây là kết quả thử tốc độ với công cụ Raspberry Pi Diagnosis trên ổ SSD SKHynix 256GB:

Theo đó:

• Tốc độ ghi tuần tự: ~772MB/s, yêu cầu của Raspberry Pi đối với thẻ microSD chỉ > 10 MB/s. Tốc độ này nhanh hơn > 77 lần
• Tốc độ ghi ngẫu nhiên: ~153840 IOPS, yêu cầu của Raspberry Pi đối với thẻ microSD chỉ > 500 IOPS. Tốc độ này nhanh hơn > 307 lần
• Tốc độ đọc ngẫu nhiên: ~196215 IOPS, yêu cầu của Raspberry Pi đối với thẻ microSD chỉ > 1500 IOPS. Tốc độ này nhanh hơn > 130 lần

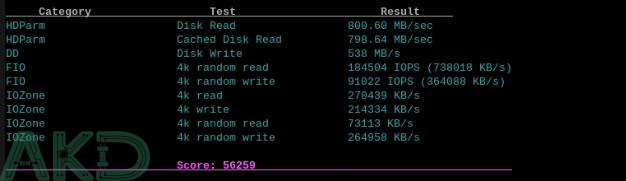

Và dưới đây là kết quả PiBenchMarks – https://pibenchmarks.com/benchmark/99390/

Ứng dụng thực tế của Mạch Raspberry Pi M.2 HAT+ cho Raspberry Pi 5

• Máy chủ lưu trữ tại nhà (NAS): Biến Raspberry Pi 5 và M.2 HAT+ thành hệ thống lưu trữ mạng hiệu quả, đáp ứng nhu cầu chia sẻ và sao lưu dữ liệu.
• Phát triển IoT và AI: Hỗ trợ xử lý dữ liệu thời gian thực cho các dự án AI và IoT — từ thu thập cảm biến đến phân tích dữ liệu.
• Trung tâm media (Media Center): Lưu trữ và phát video 4K UHD mượt mà, biến Raspberry Pi 5 thành trung tâm giải trí tại gia lý tưởng.
• Phát triển phần mềm: Cung cấp môi trường phát triển linh hoạt với hiệu suất cao, phù hợp cho lập trình viên và nhà phát triển.

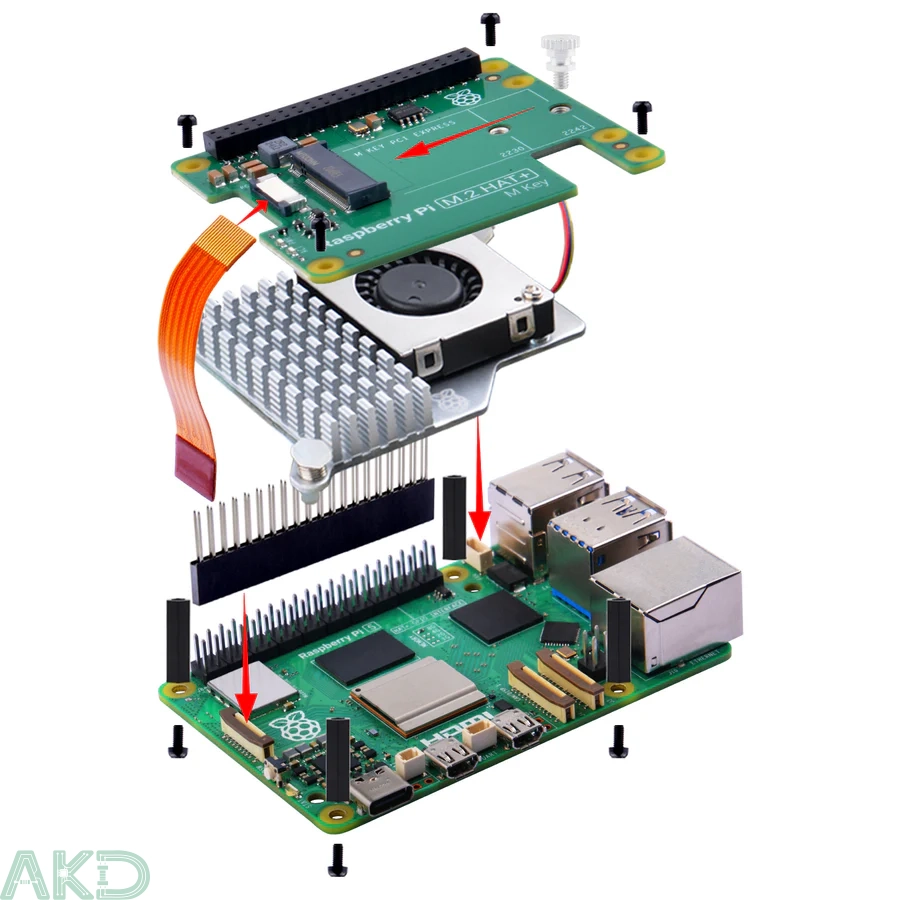

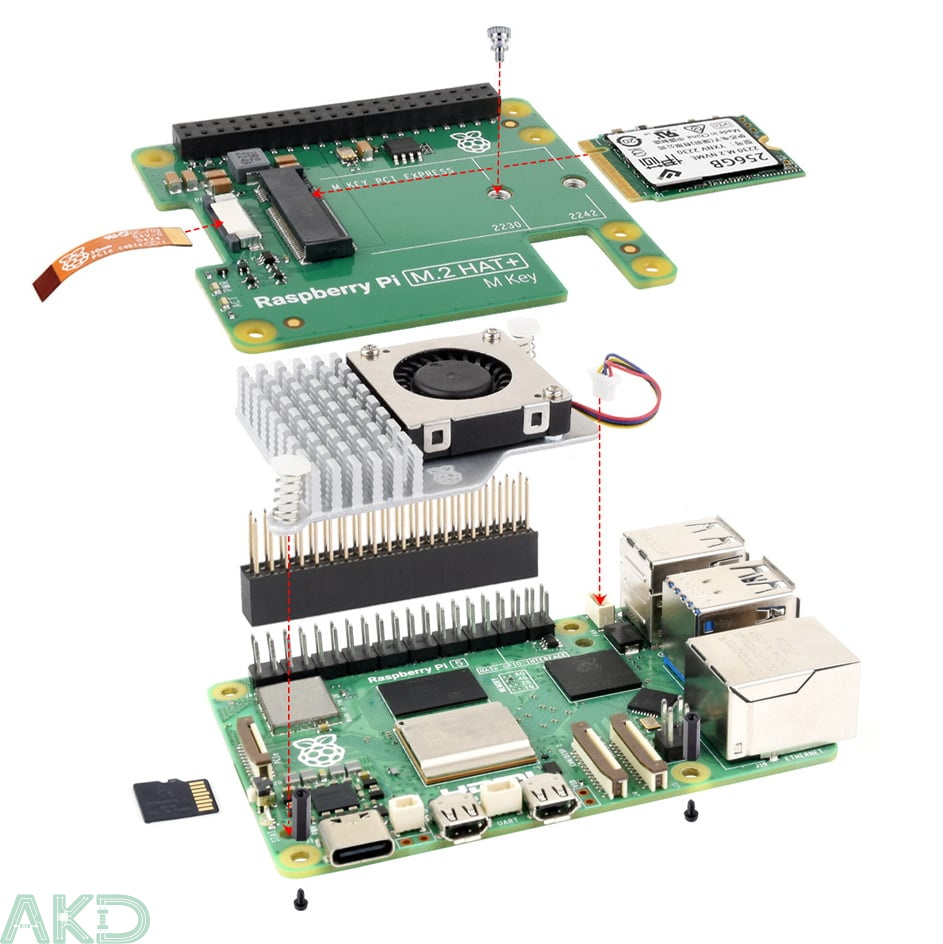

Hướng dẫn lắp ráp Mạch Raspberry Pi M.2 HAT+ cho Raspberry Pi 5

Việc tích hợp SSD NVMe cùng M.2 HAT+ được thực hiện khá dễ dàng. Tuy nhiên, để đảm bảo khả năng tản nhiệt tối ưu cho CPU, chúng tôi khuyến nghị bạn sử dụng bộ làm mát Raspberry Pi 5 Active Cooler. Vui lòng lắp đặt bộ tản nhiệt chủ động này trước khi tiến hành gắn M.2 HAT+.

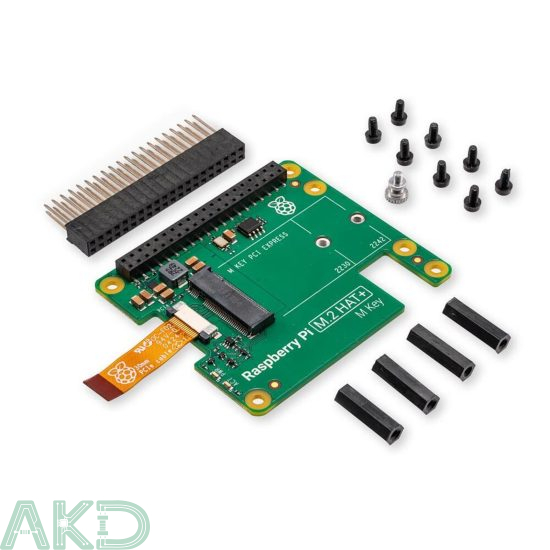

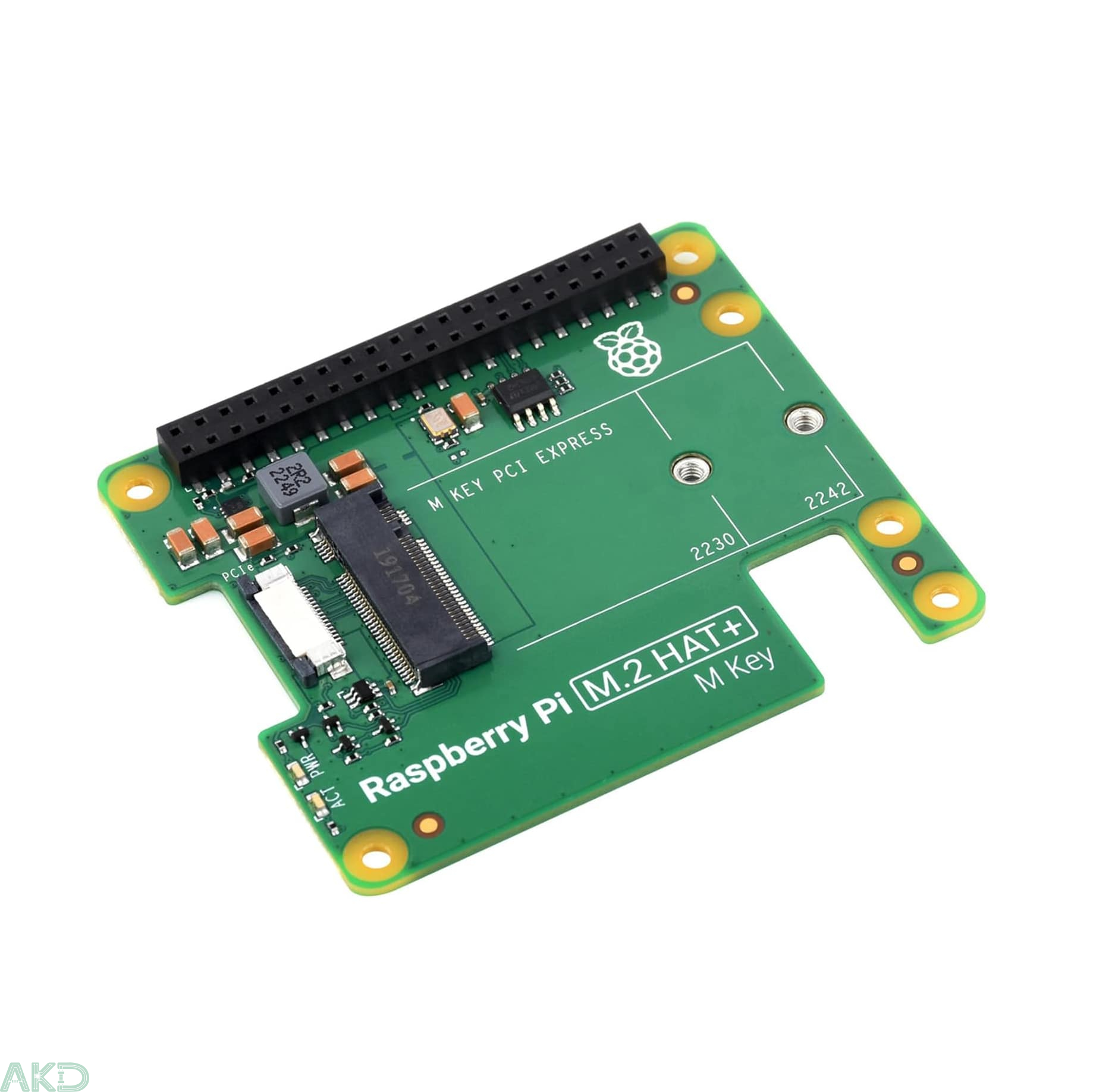

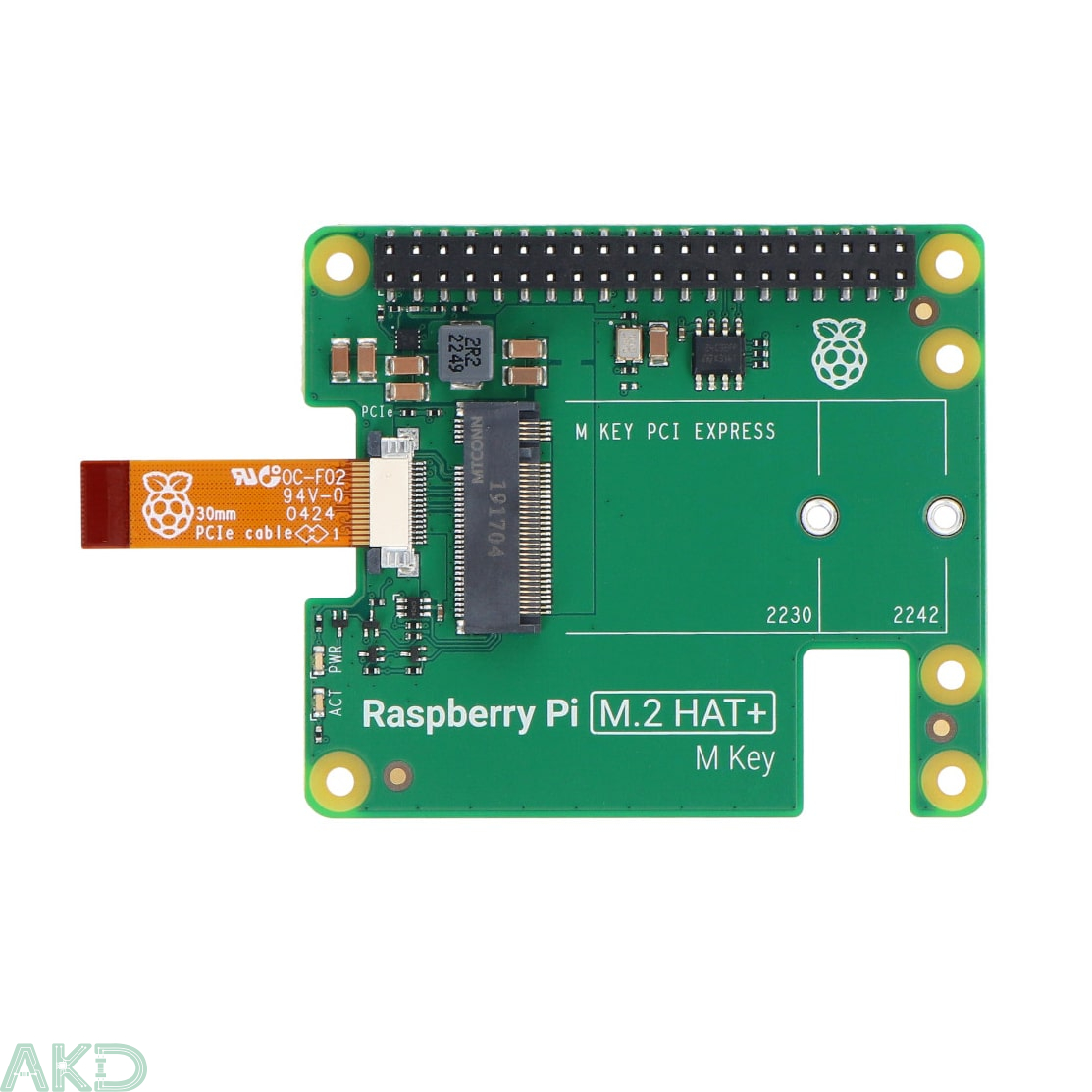

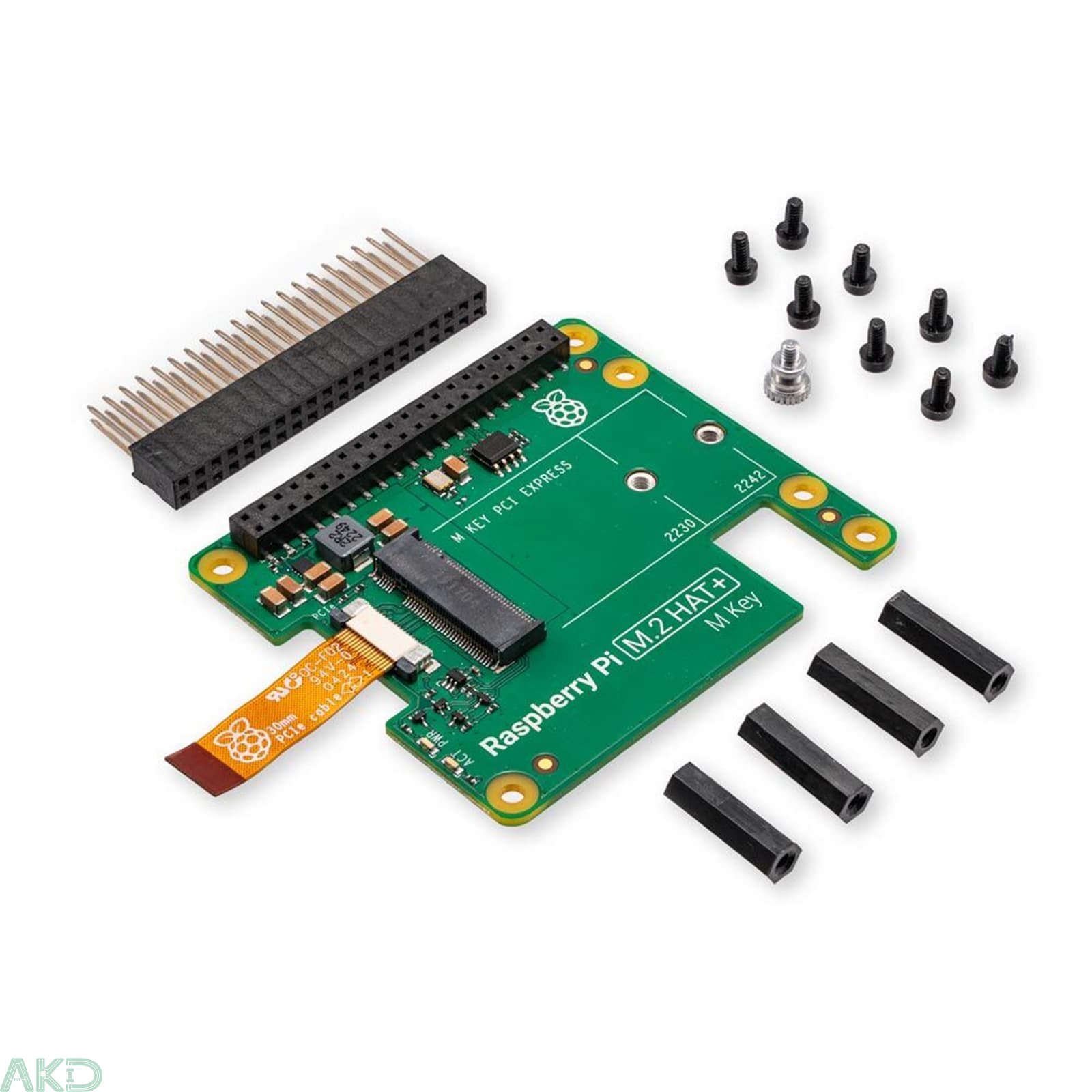

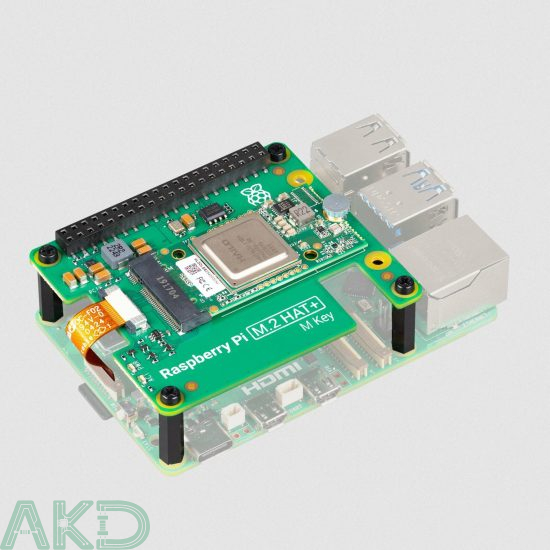

Hình ảnh sản phẩm Mạch Raspberry Pi M.2 HAT+ cho Raspberry Pi 5
