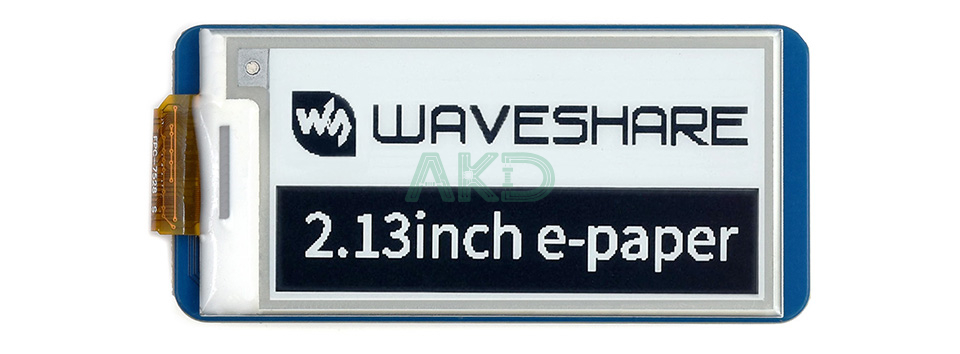

Màn hình e-Ink 2.13 inch cho Raspberry Pi Pico
Hỗ trợ refesh một phần, công suất thấp, góc nhìn rộng và hiệu ứng nhìn như giấy
Giải pháp lý tưởng cho thẻ giá, nhãn kệ hoặc dụng cụ công nghiệp

Kích thước
2.13″
Độ phân giải
250×122 Pixel
Góc nhìn
170o
Hiển thị màu
Đen/Trắng
Thang màu xám
2
Kết nối
SPI
Display Panel
e-paper
Trải nghiệm
Như giấy
Thoải mái đọc
Bảo vệ mắt, không ánh sáng xanh
Môi trường
Yêu cầu ánh sáng xung quanh
Loại màn hình
Phản xạ thụ động
Tiêu thụ năng lượng
Rất thấp
Thời gian hiển thị
Vẫn hiển thị khi không có điện
Refresh
Hỗ trợ làm mới một phần
Tính năng nổi bật
- Không có đèn nền, tiếp tục hiển thị nội dung cuối cùng trong một thời gian dài ngay cả khi tắt nguồn
- Tiêu thụ điện năng cực thấp, về cơ bản công suất chỉ cần thiết để làm mới nội dung
- Giao diện SPI, yêu cầu chân IO tối thiểu
- Trình dịch điện áp trên bo mạch, tương thích với MCU 3.3V / 5V
- Đi kèm với tài nguyên phát triển và hướng dẫn sử dụng (ví dụ Raspberry Pi Pico C / C ++ và MicroPython)
Thống số kỹ thuật
| Điện áp | 3.3V / 5V | Màu sắc | Trắng, đen |
| Giao diện | SPI 3 dây, 4 dây | Thang màu xám | 2 |
| Kích thước | 65 x 30.50mm | Thời gian refresh 1 phần | 0.3 giây |
| Kích thước màn hình | 48.55 x 23.70mm | Thời gian refresh toàn bộ | 2 giây |
| Dot Pitch | 0.194 x 0.194mm | Công suất refresh | 26.4mW |
| Độ phân giải | 250 x 122 pixel | Dòng điện chờ | <0.01uA (gần như không dùng điện) |
| Góc nhìn | 170o |
Ưu điểm của màn hình e-Ink 2.13 inch cho Raspberry Pi Pico
Màn hình giấy điện tử (e-Ink) hoạt động dựa trên công nghệ điện di microcapsule. Nguyên lý hiển thị là các hạt mang điện được phân tán trong một chất lỏng trong suốt sẽ dịch chuyển về hai phía của các vi nang khi có điện trường tác động, từ đó phản xạ ánh sáng môi trường và tạo hình ảnh hiển thị, tương tự như cách hiển thị của giấy in truyền thống.
Nhờ đó, màn hình e-Ink có khả năng hiển thị hình ảnh và văn bản rõ ràng dưới ánh đèn hoặc ánh sáng tự nhiên, không cần đèn nền và cho góc nhìn gần 180°. Với đặc tính hiển thị giống giấy, công nghệ này thường được ứng dụng phổ biến trong các thiết bị đọc sách điện tử.

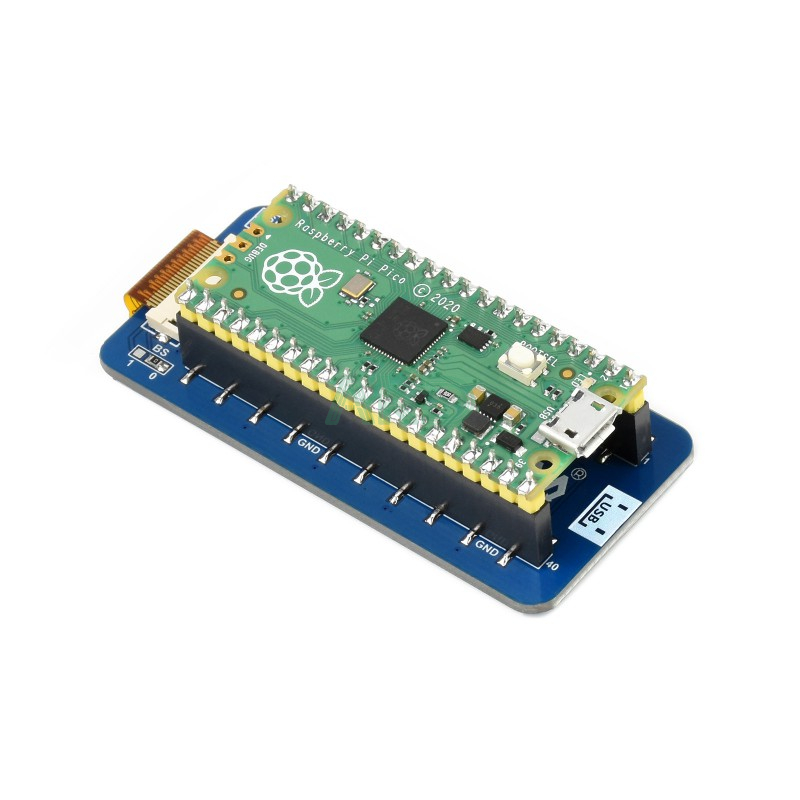

Tương thích Raspberry Pi Pico

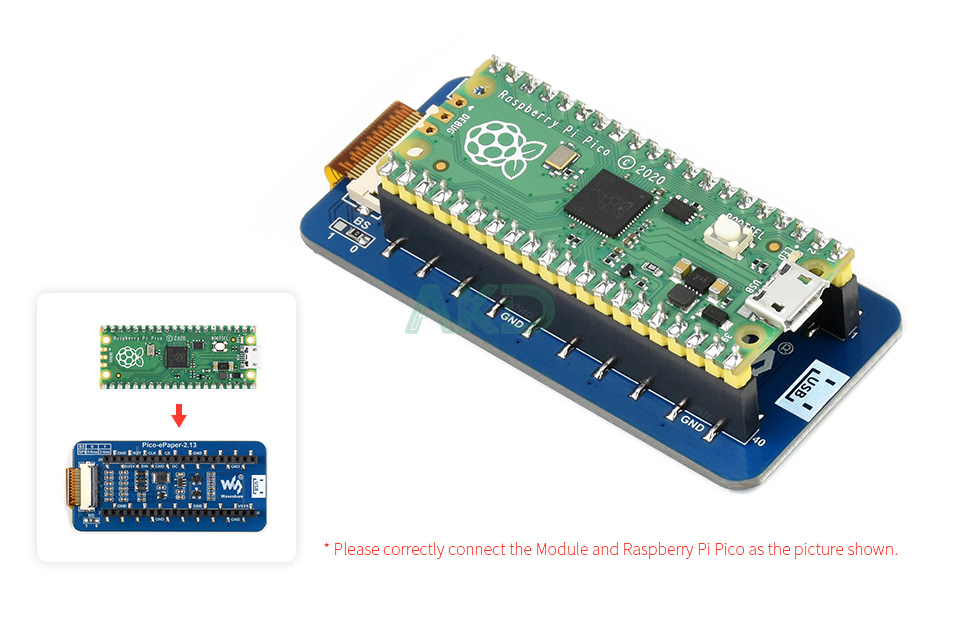

Bộ header female trên bo mạch của màn hình cho phép bạn gắn trực tiếp màn hình vào Raspberry Pi Pico

Một số ứng dụng của màn hình e-Ink 2.13 inch cho Raspberry Pi Pico

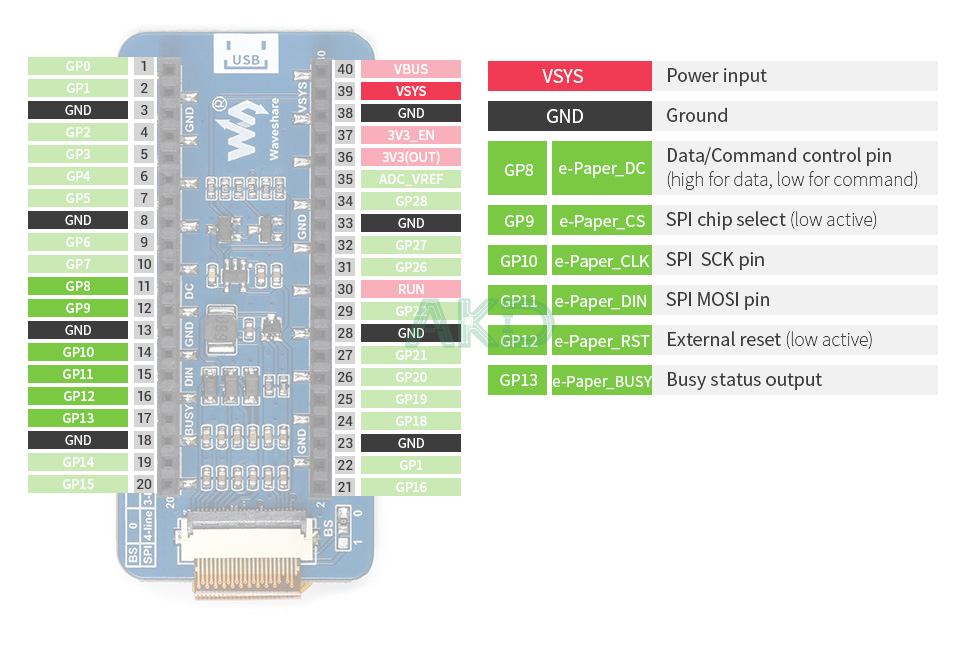

Sơ đồ chân

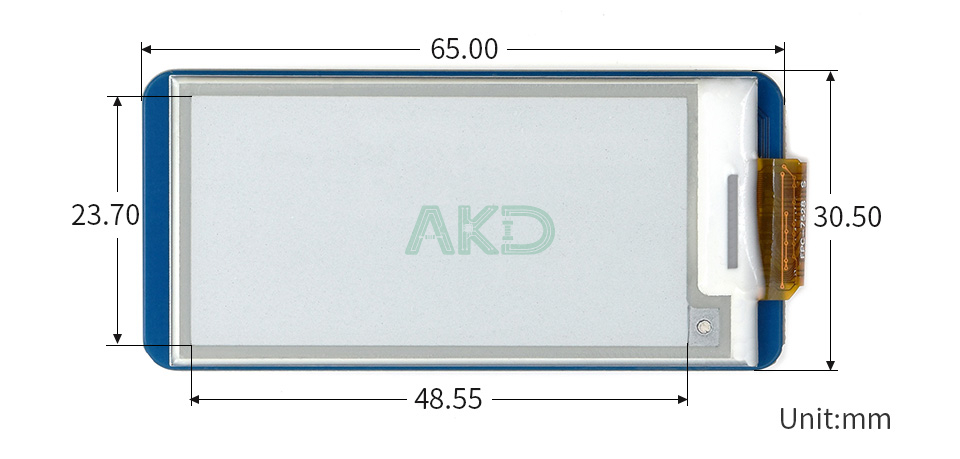

Kích thước của Màn hình e-Ink 2.13 inch cho Raspberry Pi Pico
