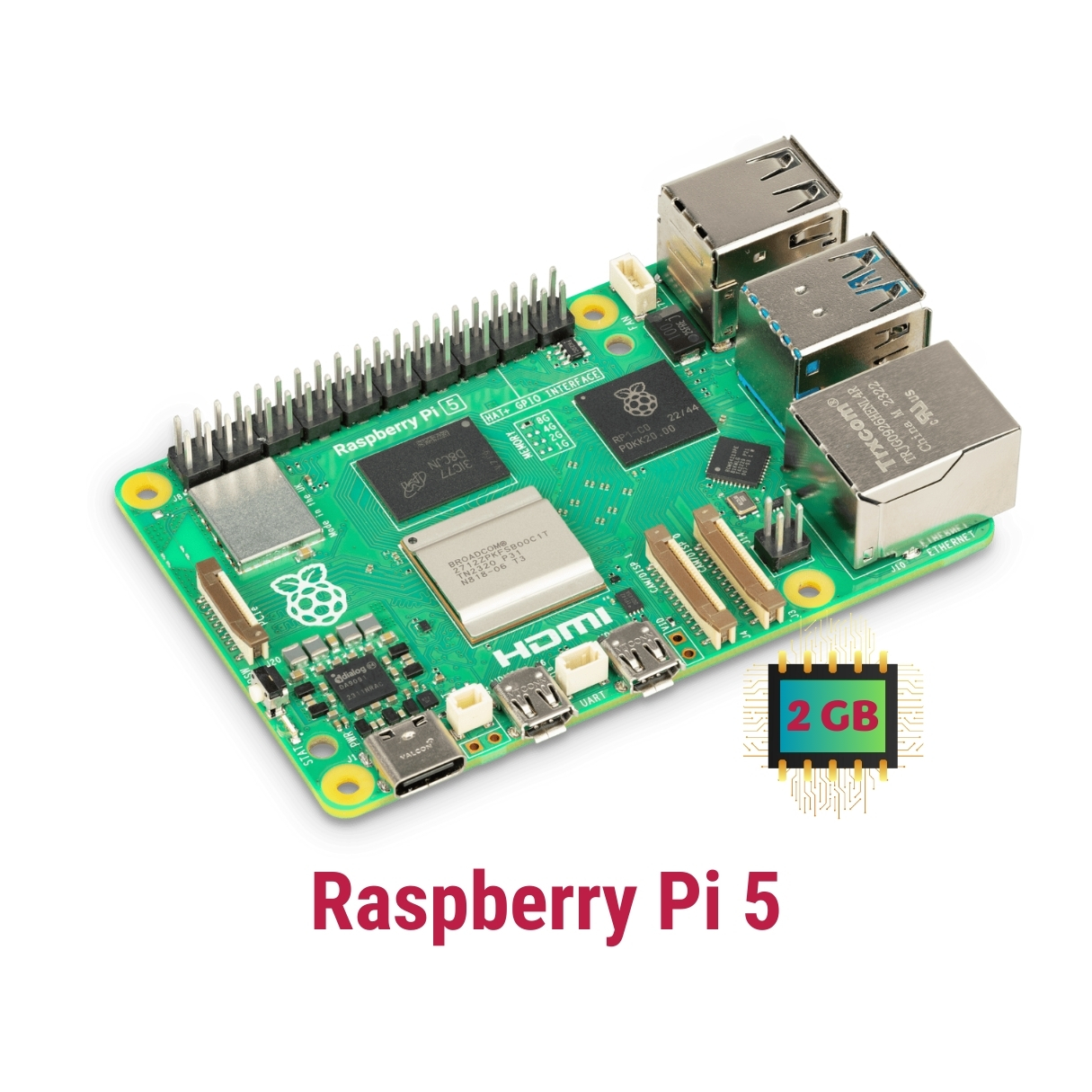

Mạch máy tính nhúng Raspberry Pi 5

Giới thiệu máy tính nhúng Raspberry Pi 5- Nhanh hơn 2 lần và có nhiều cải tiến

Sau bốn năm kể từ khi Raspberry Pi 4 ra mắt, vào ngày 28/09/2023, Raspberry Pi đã trình làng thế hệ kế nhiệm là Raspberry Pi 5. Phiên bản mới được đánh giá là bước tiến xứng đáng với cấu hình được nâng cấp đáng kể, đồng thời lần đầu tiên tích hợp chip cầu nam (Southbridge) do hãng thiết kế riêng.

Thông số kỹ thuật Raspberry Pi 5

• Bộ xử lý:
  • Broadcom BCM2712
  • 64-bit ARM Cortex-A76 (ARMv8-A ISA)
  • Lõi tứ
  • Tiến trình SoC 16nm
  • Xung nhịp tối đa 2.4GHz
  • 64KB I & D cache
  • 512KB pre-core L2 cache và  2MB shared L3 cache
  • Có thêm lớp kim loại giúp tản nhiệt hiệu quả hơn
• SDRAM:
  • LPDDR4X-4267
  • Tùy chọn 2GB, 4GB, 8GB hoặc 16GB RAM
• 2 x USB3.0, có thể truyền dữ liệu 5Gbps đồng thời
• 2 x USB2.0
• VideoCore: VII GPU, hỗ trợ OpenGL ES 3.1, Vulkan 1.2
• 2 cổng micro-HDMI, hỗ trợ 4Kp60 với HDR
• 4Kp60 HEVC decoder
• Kết nối Hình ảnh/Camera: 2 cổng x 4-lane MIPI 22-way CSI/DSI
• Lưu trữ:
  • Khe cắm thẻ nhớ MicroSD, hỗ trợ chế độ truyền dữ liệu cao SDR104
  • Hỗ trợ SSD NVMe (cần có bộ mở rộng)
• True Gigabit Ethernet, hỗ trợ PoE+  (Cần PoE+ HAT cho Raspberry Pi 5)
• Kết nối không dây: 2.4GHz & 5GHz IEEE 802.11.b/g/n/ac wireless LAN, Bluetooth 5.0 và BLE (Bluetooth Low Energy)
• Kết nối PCIe 2.0 x1 (cần có bộ mở rộng/HAT)
• Cổng UART debug riêng biệt, luôn bật
• Cổng kết nối quạt làm mát riêng biệt, hỗ trợ PWM và phản hồi Tachometer
• 40 Chân GPIO Header
• Low-Level:
  • 27 x GPIO
  • UART
  • I2C bus
  • SPI bus
  • +3.3V
  • +5V
  • Ground
• Module RTC mới tích hợp trong PMIC (Power Management IC), có cổng kết nối gắn pin RTC có thể sạc lại
• Nút nguồn
• Yêu cầu nguồn điện: 5V/5.0A qua cổng USB type C, với PD (Power Delivery)
• Chỉ hỗ trợ Raspberry Pi OS Bookworm
• Kích thước: 88mm x 56mm x 17mm

Những điểm nổi bật trên máy tính nhúng Raspberry Pi 5

Hãy cùng xem chi tiết các thông số kỹ thuật của Raspberry Pi 5. Thiết bị được trang bị bộ xử lý ARM Cortex-A64 lõi tứ 64-bit, chạy ở xung nhịp 2,4 GHz. Giống như Raspberry Pi 4, nó hỗ trợ kết nối Wi-Fi 5 (802.11ac), Bluetooth 5.0, Bluetooth Low Energy và Gigabit Ethernet. Raspberry Pi 5 có hai cổng micro-HDMI, cho phép kết nối đồng thời hai màn hình 4K với tần số quét 60Hz và hỗ trợ HDR chỉ với một bo mạch.

Về cổng USB, Raspberry Pi 5 trang bị hai cổng USB 3.0 với tốc độ truyền lên đến 5Gbps cùng lúc, đi kèm hai cổng USB 2.0. Ngoài ra, một cổng USB-C được sử dụng làm cổng nguồn.

Đáng chú ý, Raspberry Pi 5 lần đầu tiên hỗ trợ kết nối thiết bị ngoại vi PCI Express thông qua giao diện PCIe 2.0 một làn. Để tận dụng tính năng này, bạn sẽ cần một HAT mở rộng hoặc bộ chuyển đổi thích hợp. Tính năng Power-over-Ethernet cũng được hỗ trợ thông qua HAT riêng biệt.

Bo mạch vẫn giữ header GPIO 40 chân tiêu chuẩn và cổng camera/màn hình MIPI, được nâng cấp từ 2 × 2 làn lên 2 × 4 làn. Ngoài ra, hiệu suất của khe cắm thẻ microSD cũng đã được cải thiện, tăng gấp đôi so với trước.

Bạn có thể tham khảo thêm bài viết Giới thiệu điểm nổi bật của Raspberry Pi 5.

Có thể sử dụng phụ kiện Raspberry Pi 4 với Raspberry Pi 5 không?

Nhiều khách hàng thắc mắc liệu các phụ kiện của Raspberry Pi 4 có thể sử dụng với Raspberry Pi 5 hay không. Về cơ bản, một số phụ kiện vẫn tương thích, nhưng một số khác sẽ cần được thay thế hoặc mua mới.

Dưới đây là một số phụ kiện bạn có thể tận dụng từ Raspberry Pi 4

• Cáp Micro HDMI. Raspberry Pi 5 cũng hỗ trợ 2 cổng Micro HDMI như RPi 4, vì vậy bạn có thể tận dụng lại được. Chúng ta có thể cân nhắc cáp Micro HDMI chính hãng màu trắng (hỗ trợ tới 4Kp60) hoặc cáp Micro HDMI thường (hỗ trợ Full HD), hoặc nếu cần dài hơn thì bạn có thể chọn Cáp Micro HDMI chính hãng loại 2m
• Thẻ nhớ Micro SD hoặc ổ SSD
• Nguồn điện 5V/3A 15W USB-C. Tuy nhiên bạn cần lưu ý nếu bạn sử dụng nguồn chỉ 5V 3A thì dòng điện trên cổng USB của RPi 5 sẽ bị giới hạn ở mức 600mA. Bạn có thể lựa chọn nguồn chính hãng 5V 3A hoặc nguồn Gacun 0530 hoặc CY 0530.
• Các HAT mở rộng sử dụng 40 chân GPIO. Tuy nhiên do trên RPi 5 có các cổng kết nối mới như quạt, UART nên bạn cần kiểm tra xem kích thước HAT có vừa khít không?
• Các thiết bị USB khác như chuột, bàn phím, webcam …

Một số linh kiện, thiết bị cần nâng cấp trên máy tính nhúng Raspberry Pi 5

• Vỏ case, hầu hết các vỏ của Raspberry Pi 4 sẽ không dùng được với Raspberry Pi 5 vì:
• Vị trí các cổng USB, Ethernet đã được thay đổi
• Vị trí các chân PoE cũng thay đổi. Do đó module PoE HAT và PoE+ HAT hoạt động trên RPi 3B+ và RPi 4B sẽ không tương thích với RPi 5
• Nút nguồn mới, các vỏ trên Pi 4 đều không có nút nguồn này.
• Các cổng CSI/DSI mới và không còn giắc AV 3.5
• Cổng PCIe 2.0 mới
• Để có hiệu suất tối ưu, hãng đề xuất sử dụng nguồn 5V/5A có hỗ trợ PD (Power Delivery). Dĩ nhiên như trên chúng tôi đã nói, bạn có thể sử dụng nguồn cũ nhưng nó sẽ không đáp ứng được các dự án cần công suất cao và cổng USB chỉ bị giới hạn dòng điện 600mA
• Hệ điều hành mới: Hiện tại Pi 5 yêu cầu Raspberry Pi OS Bookworm. Nó sẽ không hoạt động với bất kỳ phiên bản nào cũ hơn.

Kích thước máy tính nhúng Raspberry Pi 5
