Power over Ethernet PoE HAT B Raspberry Pi

Giới thiệu sản phẩm

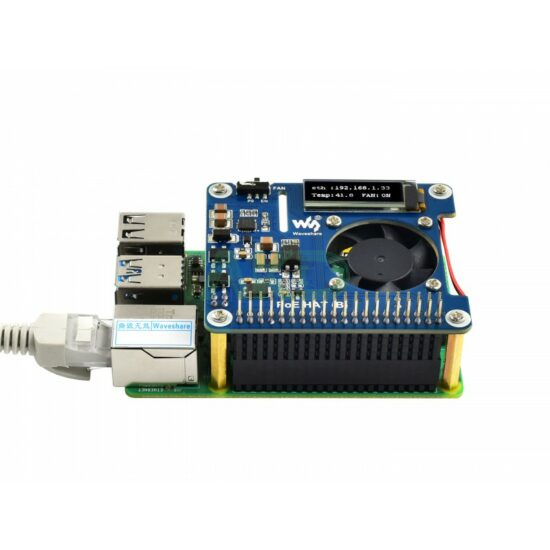

Power over Ethernet PoE HAT B Raspberry Pi là một module mở rộng cấp nguồn qua cáp Ethernet thiết kế cho Raspberry Pi 3B+ và Raspberry Pi 4B. Sản phẩm tuân theo chuẩn IEEE 802.3af PoE, cho phép Raspberry Pi nhận cả nguồn điện và dữ liệu mạng chỉ từ một sợi cáp Ethernet khi sử dụng với PoE switch hoặc injector tương thích.

Điều này đặc biệt hữu ích trong các ứng dụng nhúng, IoT, các hệ thống giám sát đặt xa nguồn điện, hoặc trong môi trường mà việc cấp nguồn DC truyền thống khó khăn hoặc kém thẩm mỹ.

PoE HAT (B) được sản xuất bởi WaveShare, một nhà cung cấp phụ kiện phần cứng nhúng nổi tiếng, và là giải pháp PoE hiệu quả, chi phí hợp lý tích hợp các tính năng theo dõi thời gian thực và làm mát chủ động.

Tính năng nổi bật

• 40 chân GPIO tiêu chuẩn, hỗ trợ Raspberry Pi 3B + / 4B
• Khả năng PoE (Nguồn qua Ethernet) tuân thủ chuẩn 802.3af
• Nguồn cung cấp chế độ chuyển mạch cách ly hoàn toàn (SMPS)

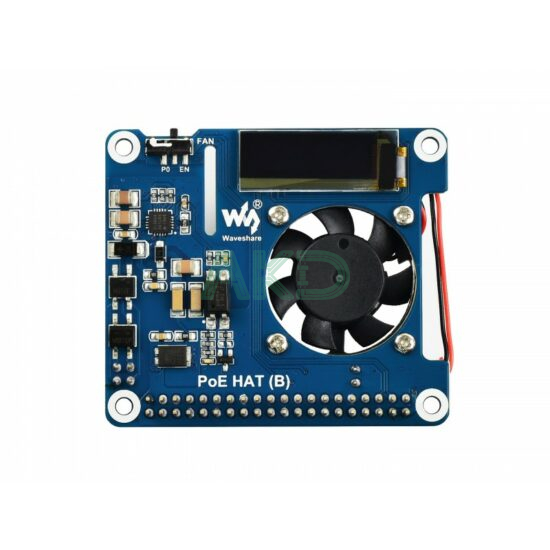

• Tích hợp màn OLED 0,91inch để theo dõi nhiệt độ bộ xử lý, địa chỉ IP và trạng thái quạt trong thời gian thực
• Tích hợp quạt làm mát trên bo mạch, cho phép tự động chạy khi bật nguồn HOẶC điều khiển có thể lập trình, được cấu hình bằng công tắc
• Tích hợp bộ mở rộng IO PCF8574 cho bus I2C, cung cấp chân P0 để điều khiển quạt trực tiếp và nhiều chân IO dự phòng hơn

Thông số kỹ thuật

Sản phẩm phù hợp sử dụng với Raspberry Pi 3B+ và Raspberry Pi 4, kết nối qua 40 chân GPIO đồng thời cho phép kết nối thêm các HAT khác vì có bộ GPIO nối tiếp.

Khi sử dụng HAT, bạn có thể vừa cấp nguồn và vừa cấp mạng chỉ với một sợi dây cáp Ethernet. Dĩ nhiên, bạn sẽ cần một thiết bị switch/router hỗ trợ PoE với chuẩn 802.3af

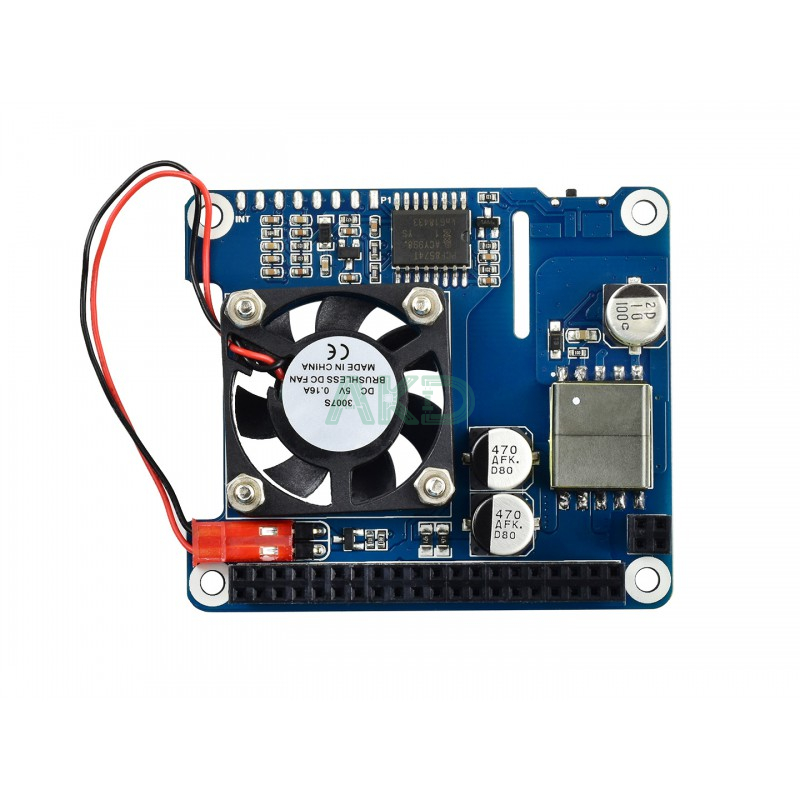

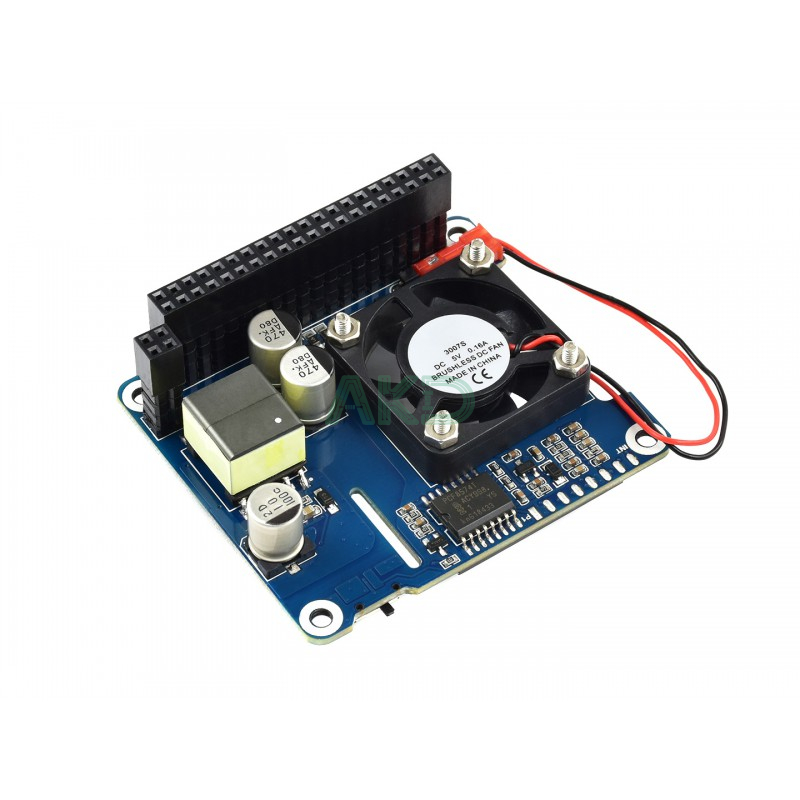

Bên cạnh đó, PoE HAT (B) còn tích hợp một quạt làm mát. Chiếc quạt này cho phép tự động chạy khi bật nguồn hoặc điều khiển lập trình, được cấu hình bằng cách gạt công tắc theo mục đích sử dụng. Quạt có thể được tự động bật/tắt tùy thuộc vào nhiệt độ của bộ xử lý Raspberry Pi

Sản phẩm cũng được tích hợp Chip PCF8574 mở rộng cho I2C bus, cung cấp 8 IO Pins, chân P0 dùng cho điều khiển quạt và cung cấp các chân hàn (P1-P7, INT)

Sơ đồ chân kết nối

Kích thước PoE HAT (B) WaveShare

Ứng dụng thực tế

Power over Ethernet PoE HAT B Raspberry Pi phù hợp với các hệ thống sau:

• Thiết bị nhúng đặt xa nguồn điện, như kiosks, báo cáo thời gian thực
• Hệ thống camera an ninh DIY cần cấp nguồn qua Ethernet
• Edge computing / IoT nodes
• Raspberry Pi clusters trong rack hoặc môi trường thương mại
• Digital signage sử dụng ở vị trí cao hoặc trung tâm điều khiển

Việc cấp điện qua mạng giúp bảo trì dễ dàng hơn và giảm sự phụ thuộc vào adapter nguồn riêng.

Tài liệu kỹ thuật: PoE HAT (B) – Waveshare Wiki

Bộ sản phẩm bao gồm:

• PoE HAT (B) x1
• Bộ ốc vít x1
