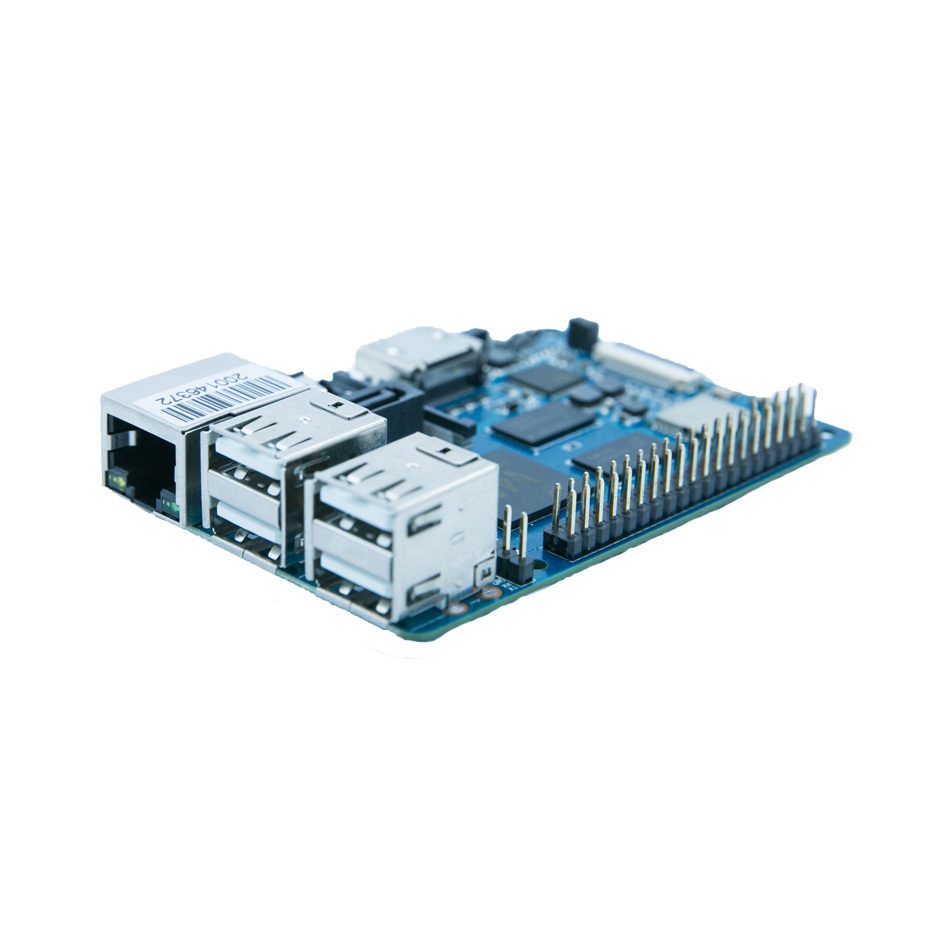

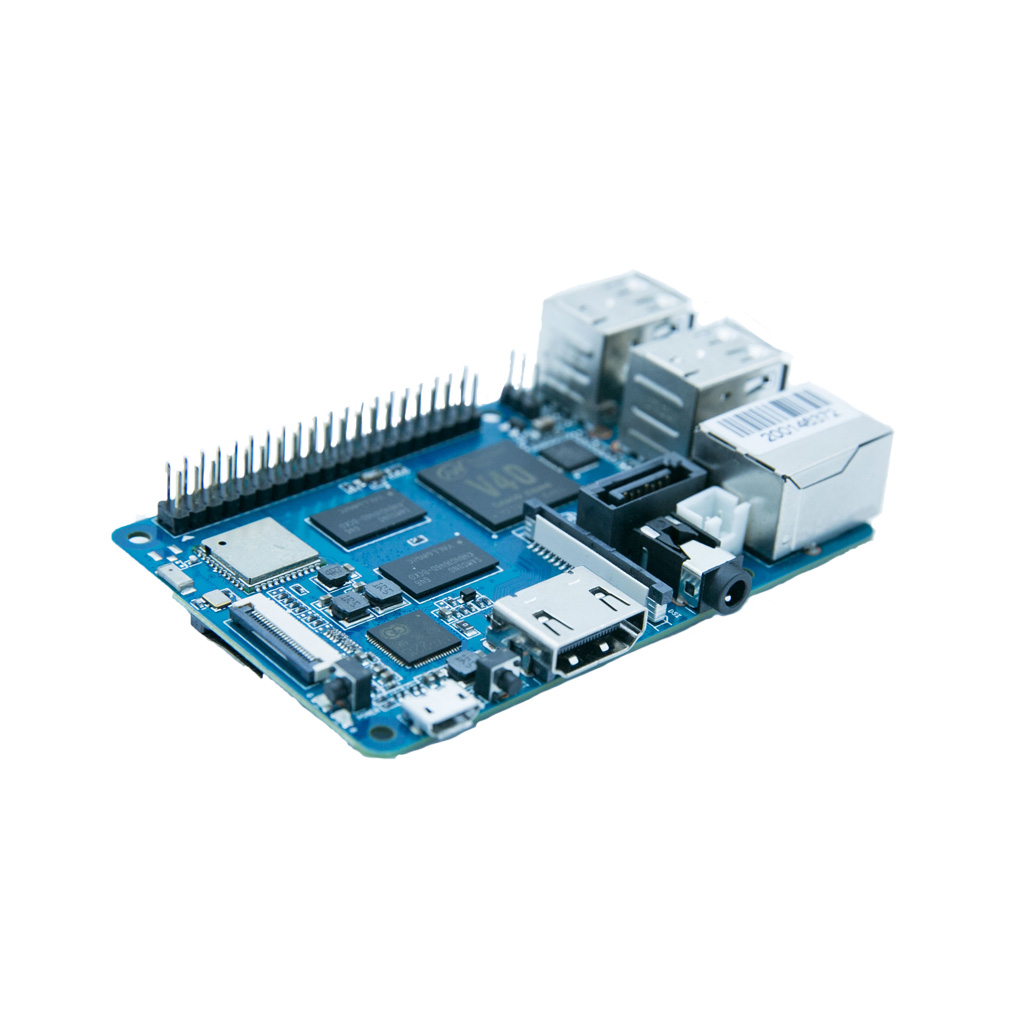

Mạch Banana Pi BPI-M2 Berry

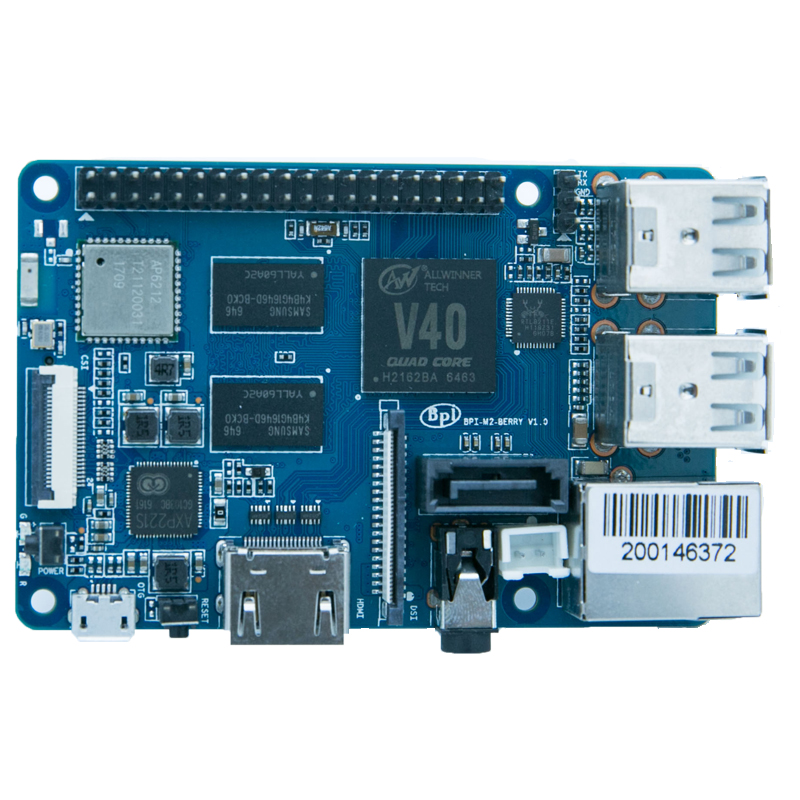

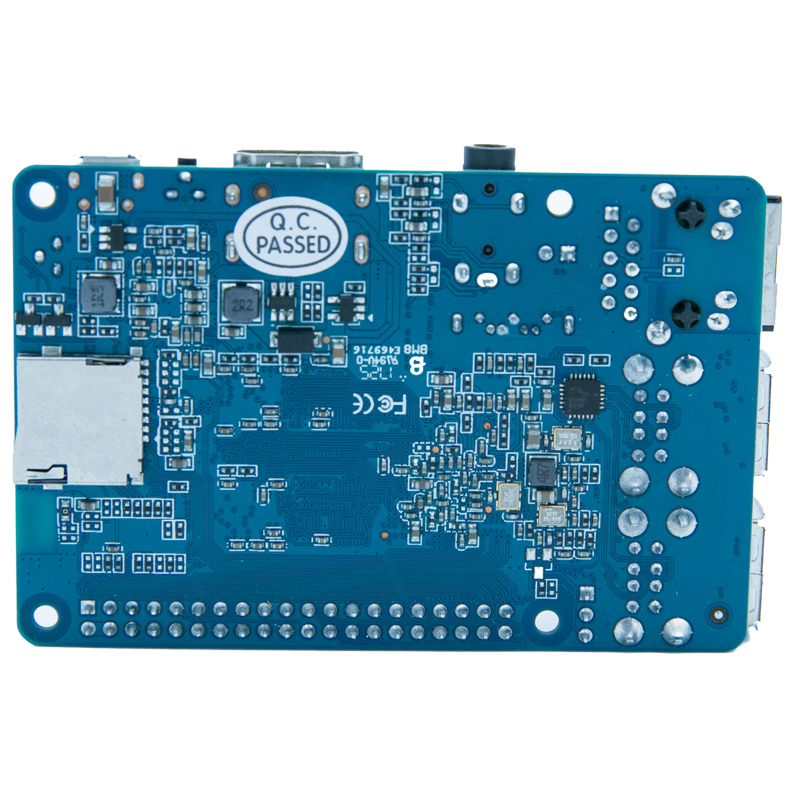

Mạch Banana Pi BPI-M2 Berry là một bo mạch đơn được trang bị giao diện SATA, cùng 4 cổng USB và 1 cổng mạng LAN. Về hình thức, bo mạch có thiết kế khá tương đồng với Raspberry Pi 3, tuy nhiên sở hữu nhiều tính năng nổi bật hơn. Sản phẩm sử dụng SoC tùy chọn Allwinner R40/V40/A40i lõi tứ ARM Cortex-A7, đi kèm 1 GB DDR3 SDRAM và mô-đun WiFi, Bluetooth tích hợp sẵn thông qua chip AP6212.

Bo mạch được trang bị cổng HDMI kích thước đầy đủ, hỗ trợ xuất hình ảnh độ phân giải lên đến 1080p kèm âm thanh, đồng thời có thêm cổng âm thanh 3.5 mm tiêu chuẩn kết hợp với cổng xuất hình MPI. Giao diện CSI cho phép kết nối camera tương thích, trong khi cổng SATA được bố trí ở vị trí trung tâm của bo mạch.

Lưu ý rằng khi sử dụng ổ cứng ngoài thông qua cổng SATA, cần cấp thêm nguồn riêng cho ổ cứng. Kích thước bo mạch 85 × 56 mm tương đương với Raspberry Pi 3.

Thông số kỹ thuật mạch Banana Pi BPI-M2 Berry

• Soc: Allwinner R40/V40/A40i
• CPU: Quad-core cortex -A7, lõi CPU tiết kiệm điện nhất của ARM
• GPU: MALI-400 MP2 lõi kép 500MHz có khả năng đạt thông lượng 1,1 Gpixel/s. Đồ họa cao hơn ít so với Xbox gốc. GPU cung cấp OpenGL ES 2.0, OpenVG, 1080p45 H.264.
• SDRAM: 1GB DDR3 SDRAM 733MHz
• SATA: Hỗ trợ giao diện SATA
• GPIO: 40 chân trong đó 28 chân GPIO, một số chân sử dụng: UART, I2C, SPI, PWM, I2
• Tích hợp mạng: 10/100/1000Mbps Ethernet (Realtek RTL8211E/D\)
• WiFi 802.11 b/g/n (tích hợp AP 6212 module) và Blutooth 4.0
• Tích hợp lưu trữ: MicroSD card
• Màn hình: MIPI DSI 4 lane, bảng điều khiển RGB LVDS, ngõ ra TV trên HDMI V1.4
• Video: Giải mã video FHD: Mpeg1, Mpeg4, H.263, H.264,… Giải mã H.264 đến 1080P60, hỗ trợ mã hóa video: Bộ mã hóa video H.264 độ phân giải cao(HD) được thiết lập đến 1080P/45fps
• Đầu ra audio: HDMI, audio tương tự (qua giắc TRRS 3,5 mm), I2S audio
• Camera: 1 đầu nối với camera qua giao diện CSI
• Giao diện cảm biến CMOS 8 bit YUV422, giao thức CCIR656 cho NTSC và PAL, cảm biến camera 5M pixel, hỗ trợ giải pháp quay video lên đến 1080p 30fps
• Cổng USB: 4 cổng USB 2.0 host, 1 cổng USB 2.0 OTG
• Led: Led trạng thái và led RJ45
• Nguồn cung cấp: qua cổng micro USB 5V/2A
• Kích thước, khối lượng: 85mm x 56mm; 40g
• Hệ điều hành hỗ trợ: Linux, Android. Bạn có thể bấm vào link bên cạnh để tải hệ điều hành cho BPi M2 Berry.
• Wiki hướng dẫn và tài liệu kỹ thuật

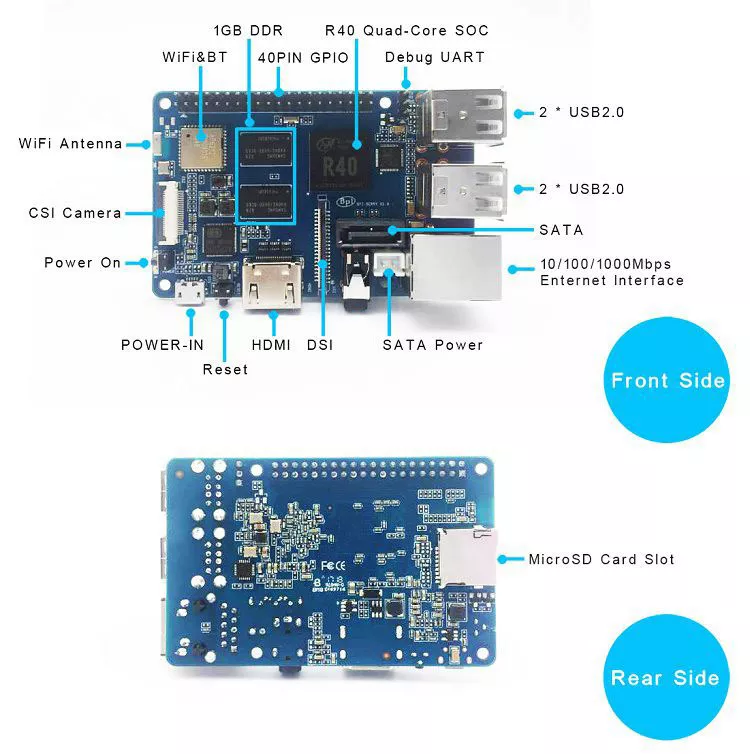

Giao diện phần cứng mạch Banana Pi BPI-M2 Berry
