UPS HAT (B) cho Raspberry Pi – Đầu ra 5V 5A – Đầu nối chân Pogo

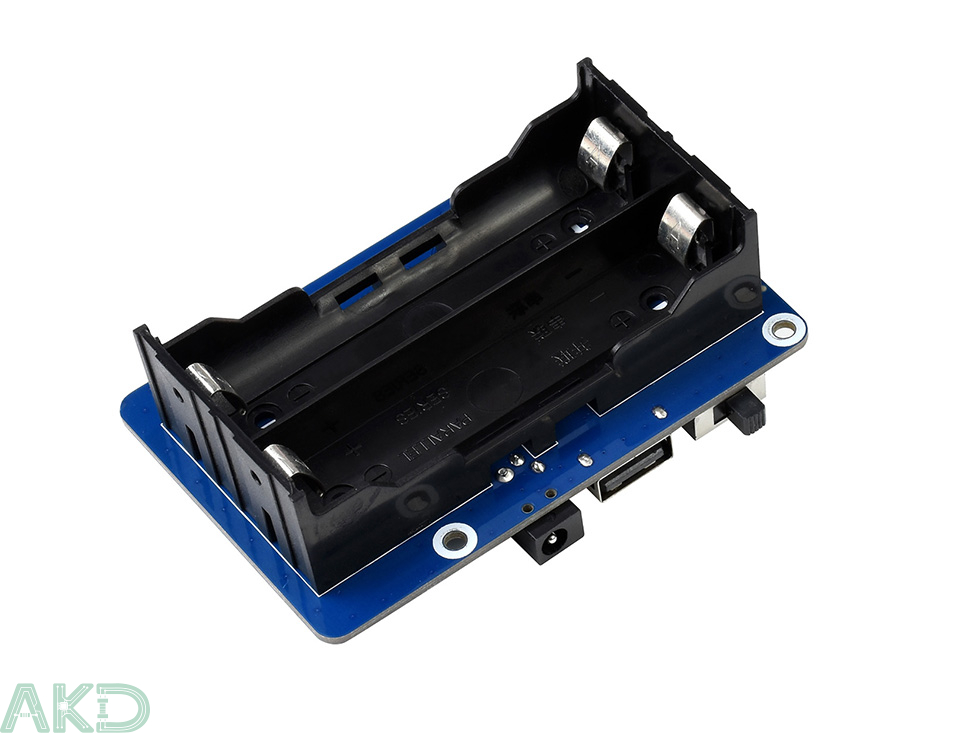

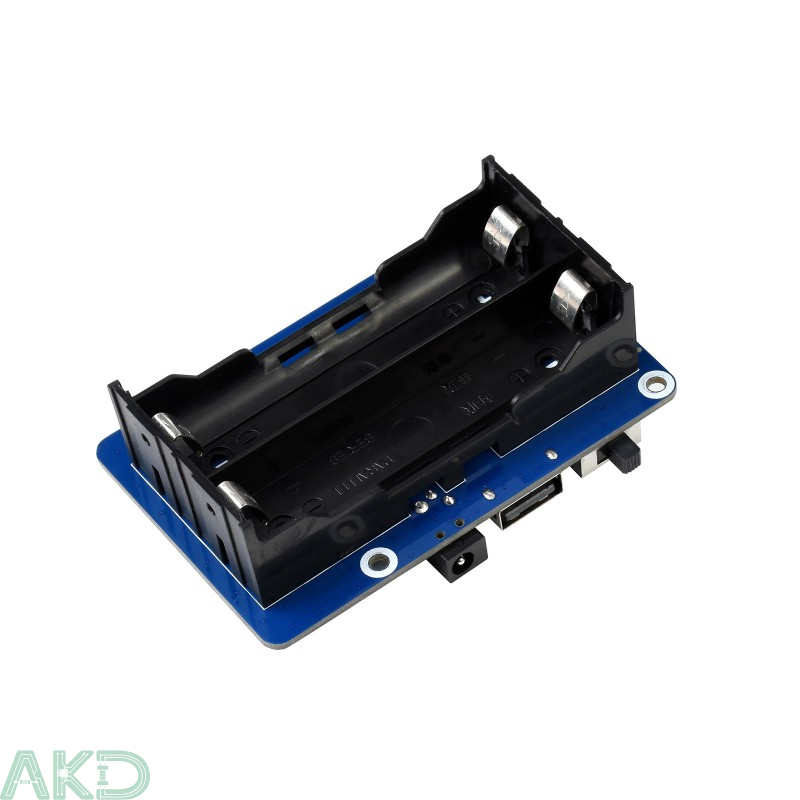

UPS HAT (B) cho Raspberry Pi

Cấp nguồn liên tục cho Raspberry Pi từ nguồn điện trực tiếp hoặc pin dự phòng. Hỗ trợ dòng ra 5V 5A và kết nối đơn giản qua chân Pogo.

CẢNH BÁO AN TOÀN

• Pin Li-ion và Li-po khá không ổn định. Chúng có thể gây ra hỏa hoạn, thương tích cá nhân hoặc thiệt hại tài sản, nếu chúng không được sạc lại hoặc sử dụng đúng cách.
• Không kết nối ngược các cực khi sạc lại hoặc xả pin. Không sử dụng bộ sạc / bảng sạc kém hơn để sạc lại pin.
• Không sử dụng lẫn pin cũ với pin mới, tránh sử dụng pin của các nhãn hiệu khác nhau.
• Khi mua pin Lithium, phải luôn đảm bảo thông số kỹ thuật của pin tương thích với bo mạch mở rộng. Chọn pin từ nhà sản xuất chính thức và đảm bảo pin sẽ hoạt động ổn định và an toàn bằng cách kiểm tra độ lão hóa.
• Pin Lithium có tuổi thọ hạn chế, chúng cũng sẽ bị hư hỏng theo thời gian. Nên được thay thế bằng pin mới khi pin đạt đến tuổi thọ chu kỳ tối đa hoặc hoạt động trên hai năm, tùy theo điều kiện nào đến trước.
• Nên đặt cẩn thận và đúng cách, tránh xa các vật phẩm dễ cháy nổ, tránh xa tầm tay trẻ em, tránh mọi tai nạn an toàn do bảo quản bất cẩn.

LƯU Ý QUAN TRỌNG

• Tắt công tắc nguồn trước khi kết nối pin, tránh nguy cơ hỏng bo mạch do đoản mạch.
• Sau khi lắp pin, đảm bảo các chân Pogo được căn chỉnh chính xác với đầu cắm trước khi bật nguồn. Nếu các chốt Pogo không tiếp điện, bạn có thể nhấn chốt để nới lỏng hoặc dùng dao nhẹ để làm sạch lớp oxit trên đầu chốt.
• Khi lắp pin lần đầu, bo mạch có thể không hoạt động ngay lập tức. Hãy nhấn nút Khởi động để kích hoạt mạch.
• Trong lần kết nối pin đầu tiên, hãy quan sát đèn LED cảnh báo. Nếu đèn sáng, nghĩa là pin đang được kết nối ngược chiều. Không sạc pin khi kết nối ngược để đảm bảo an toàn.

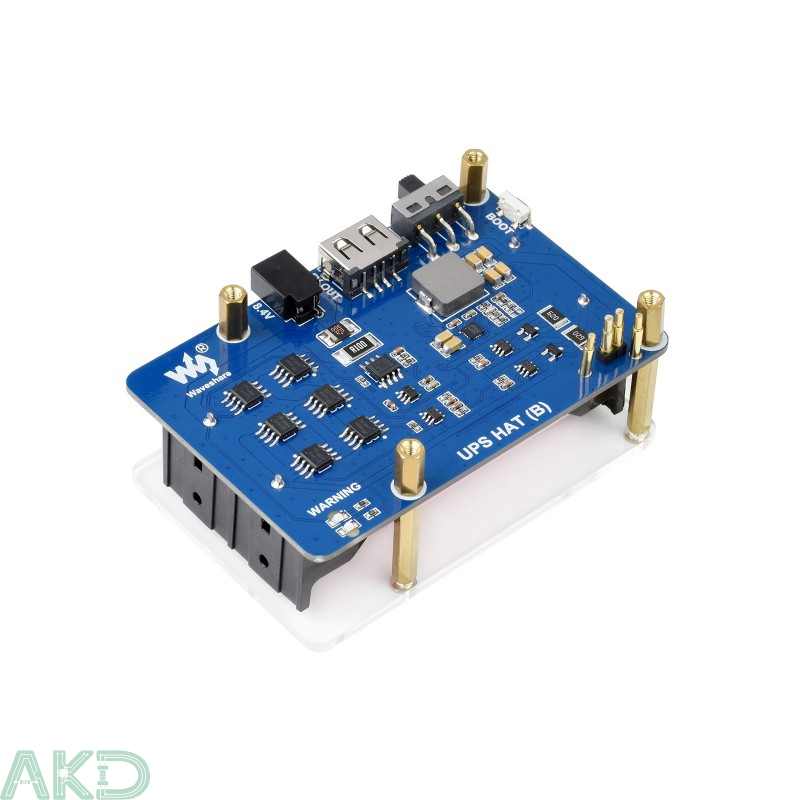

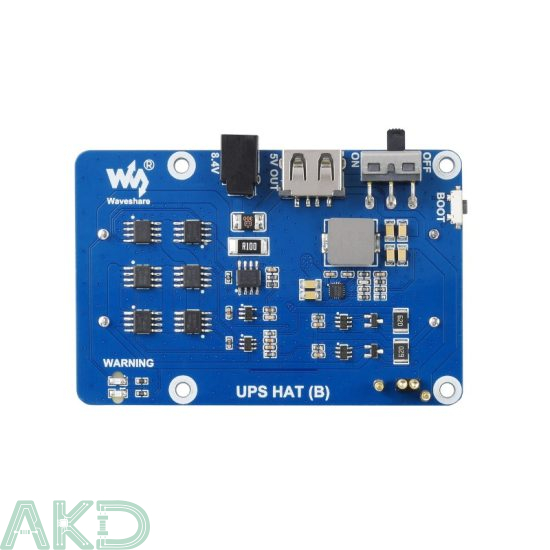

Tính năng UPS HAT (B)

• Được thiết kế cho dòng Raspberry Pi, tương thích với Raspberry Pi 3 / 3B + / 4B hoặc Raspberry Pi 5, …
• Giao tiếp bus I2C, giám sát điện áp pin, dòng điện, công suất và dung lượng còn lại trong thời gian thực
• Mạch bảo vệ nhiều pin: bảo vệ quá sạc / xả, bảo vệ quá dòng, bảo vệ ngắn mạch và bảo vệ ngược, cùng với tính năng sạc cân bằng, an toàn và ổn định hơn
• Bộ điều chỉnh 5V tích hợp, dòng điện đầu ra liên tục lên đến 5A, nguồn điện đủ hơn cho Raspberry Pi
• Đầu ra USB 5V, thuận tiện cho việc cấp nguồn cho các bo mạch khác
• Chỉ báo cảnh báo pin, dễ dàng kiểm tra xem pin đã được kết nối đúng cách chưa
• Đi kèm với tài nguyên phát triển và hướng dẫn sử dụng

Thông số Kỹ thuật

• Điện áp đầu ra: 5V
• Bộ nạp điện: 8.4V 2A
• Bus điều khiển: I2C
• Kích thước: 56 × 85mm

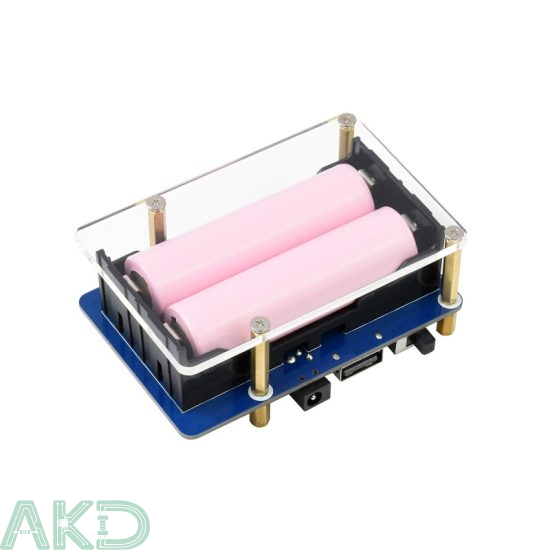

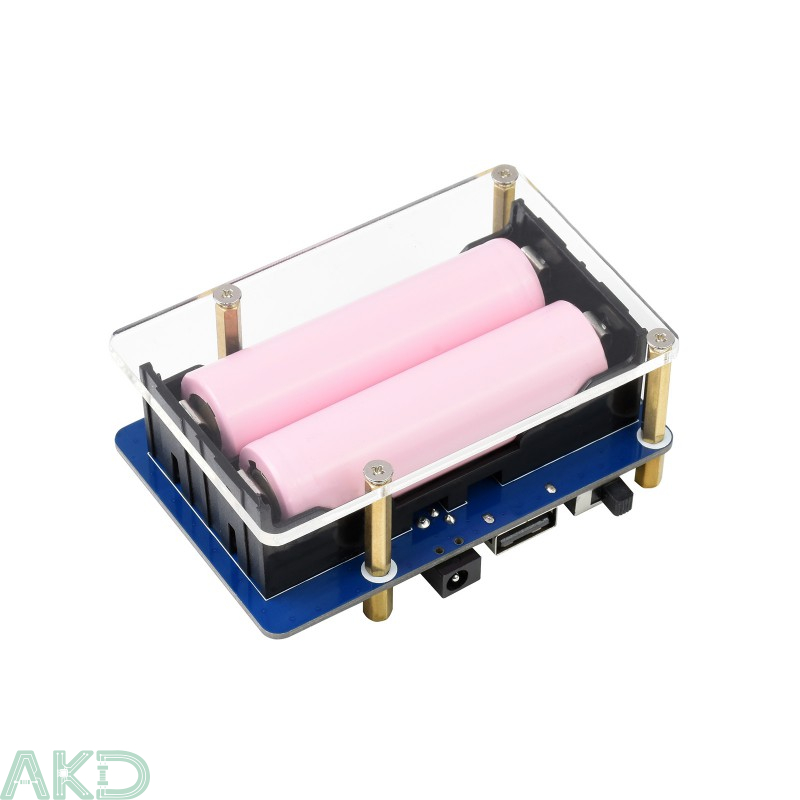

• Hỗ trợ pin: 2 x 18650 Li (KHÔNG bao gồm)
• Kích thước lỗ lắp: 3.0 mm

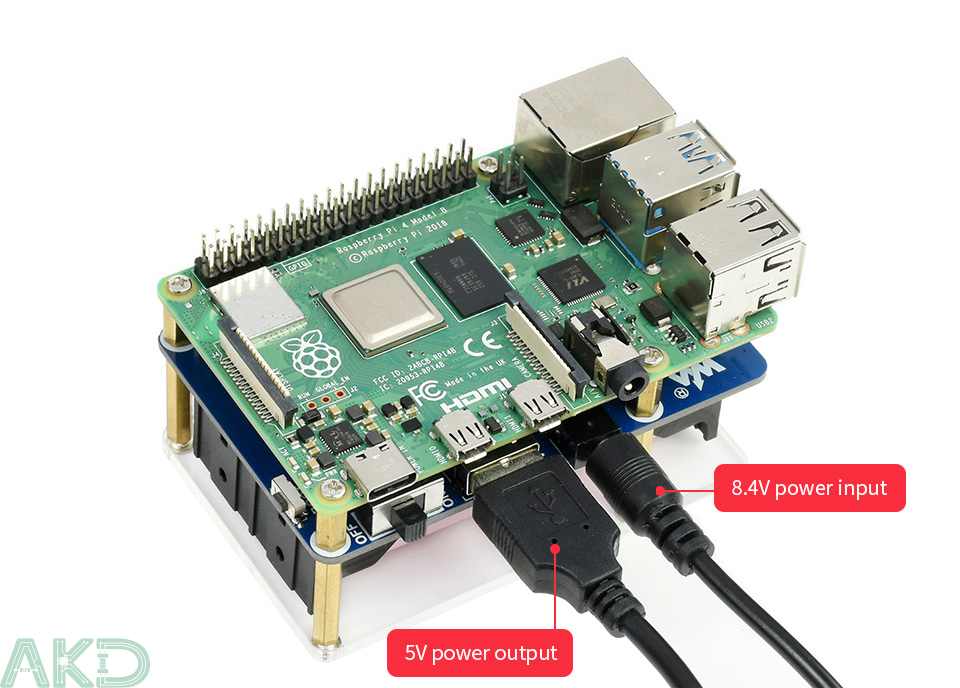

Nguồn điện liên tục

Nó có thể sạc pin và cung cấp điện đầu ra cùng lúc từ nguồn điện bên ngoài. Tự động chuyển sang đầu ra pin nếu không có nguồn điện bên ngoài, giữ cho hệ thống hoạt động mà không gặp bất kỳ sự cố nào

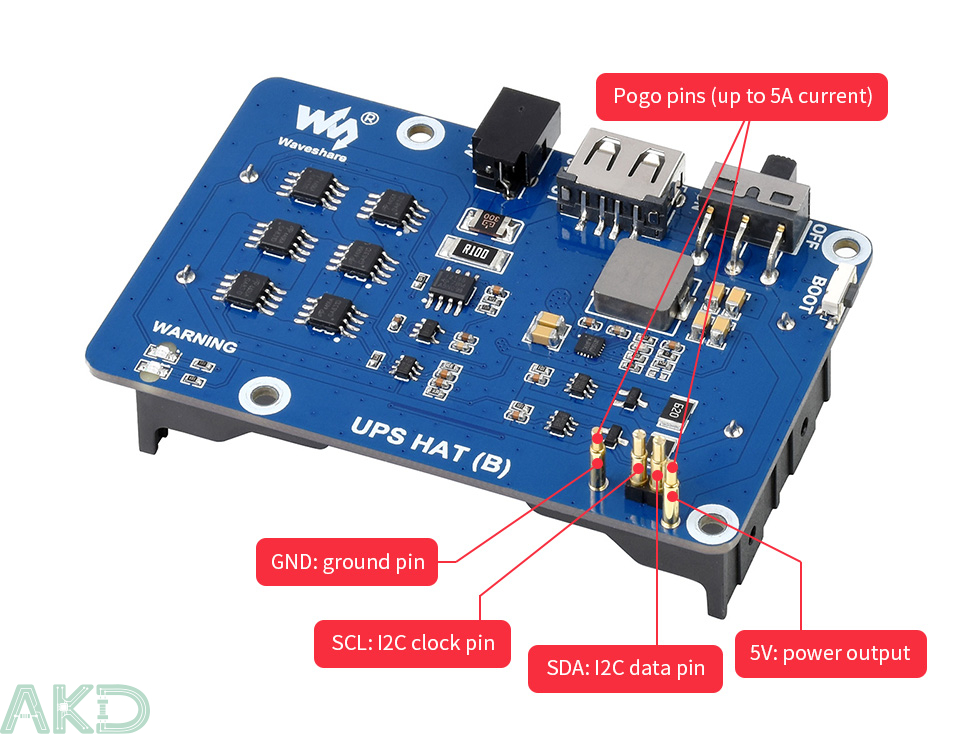

Đầu nối chân Pogo

Cấp nguồn cho Raspberry Pi thông qua chân pogo, không cần sử dụng bất kỳ tài nguyên GPIO nào, tương thích với Raspberry Pi 5 / 4B / 3B +, v.v.

Kết nối với Raspberry Pi 5

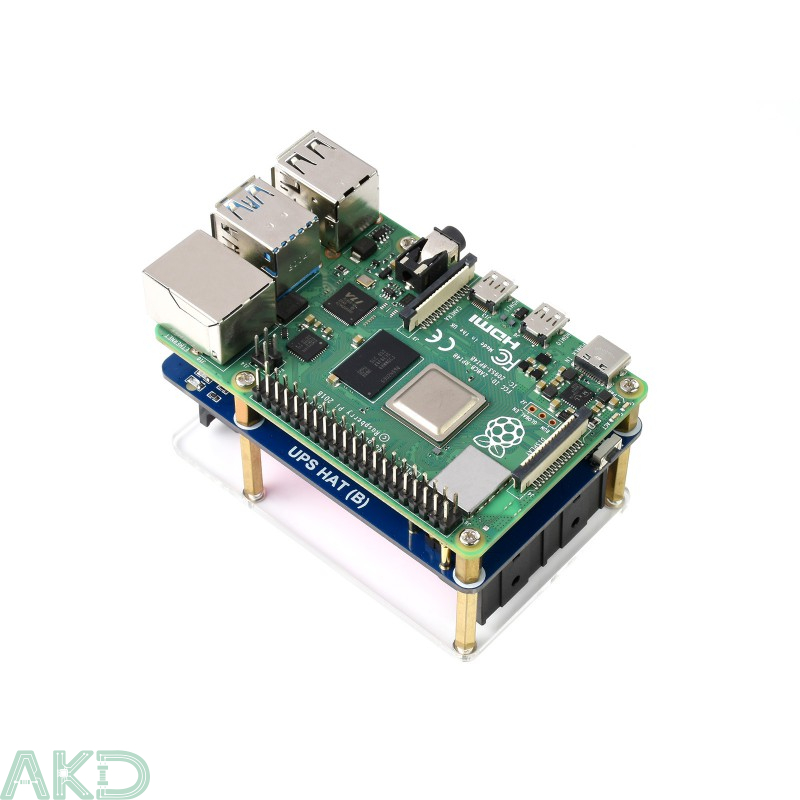

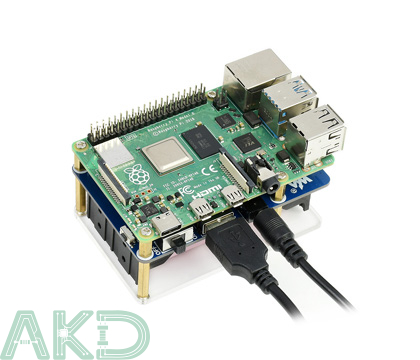

Kết nối với Raspberry Pi 4

Giám sát thời gian thực

Giám sát pin bao gồm điện áp, dòng điện, công suất và dung lượng còn lại thông qua giao thức I2C. Khi điện áp giảm quá thấp, hệ thống có thể lưu trữ dữ liệu đúng cách và tắt phần mềm an toàn, giúp tránh mất dữ liệu.

Lưu ý: CHỈ để tham khảo, Raspberry Pi và Fan HAT KHÔNG được bao gồm.

Thiết kế mạch an toàn và ổn định

Mạch bảo vệ tích hợp bao gồm bảo vệ sạc/quá xả, quá dòng, ngắn mạch và đảo ngược cực, kết hợp với tính năng sạc cân bằng, mang đến sự an toàn và ổn định tối ưu.

Đầu ra USB 5V

Thuận tiện cho việc cấp nguồn cho các bo mạch khác

Đèn cảnh báo pin

Dễ dàng kiểm tra xem pin đã được kết nối đúng cách chưa

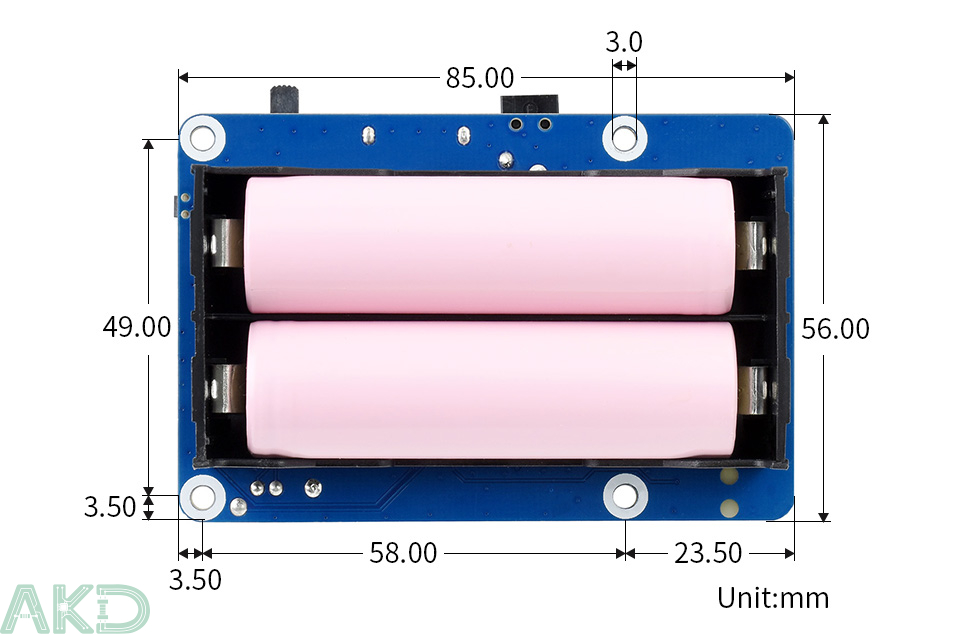

Kích thước UPS HAT (B) cho Raspberry Pi

Hướng dẫn sử dụng UPS HAT (B)

Quý khách có thể tham khảo hướng dẫn tại đây http://www.waveshare.com/wiki/UPS_HAT_(B)
