Bo mạch cấp nguồn qua Ethernet PoE+ HAT Raspberry Pi

HAT PoE Raspberry Pi công suất cao, tích hợp quạt và các phiên bản PoE HAT cho Raspberry Pi (ví dụ như các PoE HAT (G) cho Raspberry Pi 5, PoE HAT (B) cho Raspberry Pi 3B+/4B WaveShare, Mạch Waveshare Power over Ethernet PoE HAT (B) for Raspberry Pi) là các bo mạch mở rộng chuẩn HAT giúp cấp nguồn trực tiếp cho Raspberry Pi thông qua cáp Ethernet theo tiêu chuẩn Power over Ethernet (PoE).

Khi sử dụng, bạn chỉ cần một switch, router hoặc PoE injector hỗ trợ chuẩn IEEE 802.3af/at để vừa cấp nguồn điện vừa truyền dữ liệu mạng tới Raspberry Pi chỉ qua một sợi cáp mạng Ethernet – giúp giảm thiểu dây nguồn rời và đơn giản hóa cấu trúc dây cáp trong các hệ thống nhúng, IoT và tích hợp mạng.

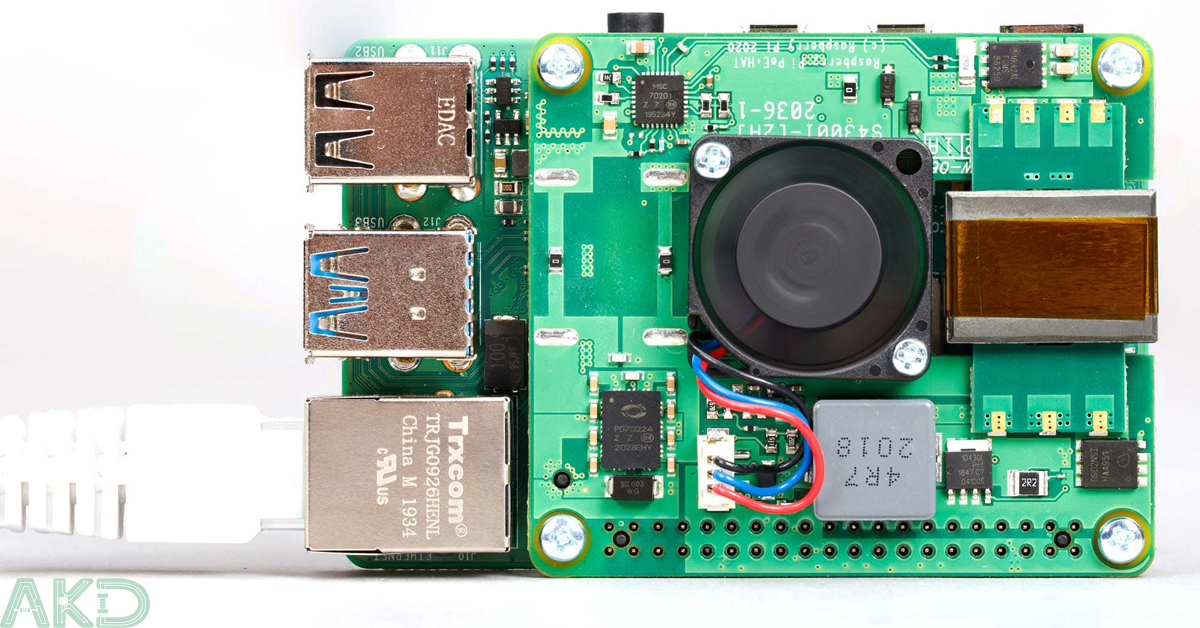

Phiên bản nâng cấp của bộ HAT cấp nguồn qua Ethernet tương thích với Raspberry Pi Raspberry Pi 4 Model B, Raspberry Pi 3B+, và cả Compute Module 4 IO board. Phiên bản mới này đạt chuẩn IEE802.3at, có thể cấp nguồn lên tới 25.5W.

Power over Ethernet (PoE) – Cấp nguồn qua Ethernet là gì?

Với công nghệ PoE, nguồn điện được truyền tới thiết bị đầu cuối thông qua cáp mạng Ethernet, sử dụng switch, router hoặc PoE injector. Hiện nay, PoE đã trở thành giải pháp cấp nguồn phổ biến, thay thế cho các bộ adapter rườm rà và chiếm nhiều không gian. Nhiều thiết bị đã áp dụng công nghệ này như Access Point (AP), camera giám sát, máy bán hàng POS và tất nhiên Raspberry Pi cũng nằm trong số đó.

Hiện có tổng cộng 4 chuẩn PoE khác nhau, trong đó chuẩn cao nhất là 802.3bt có thể cung cấp công suất lên tới 71W. Tuy nhiên, đối với Raspberry Pi, mức công suất này là không cần thiết; chỉ với chuẩn 802.3at (25W) đã đủ để thiết bị vận hành ổn định.

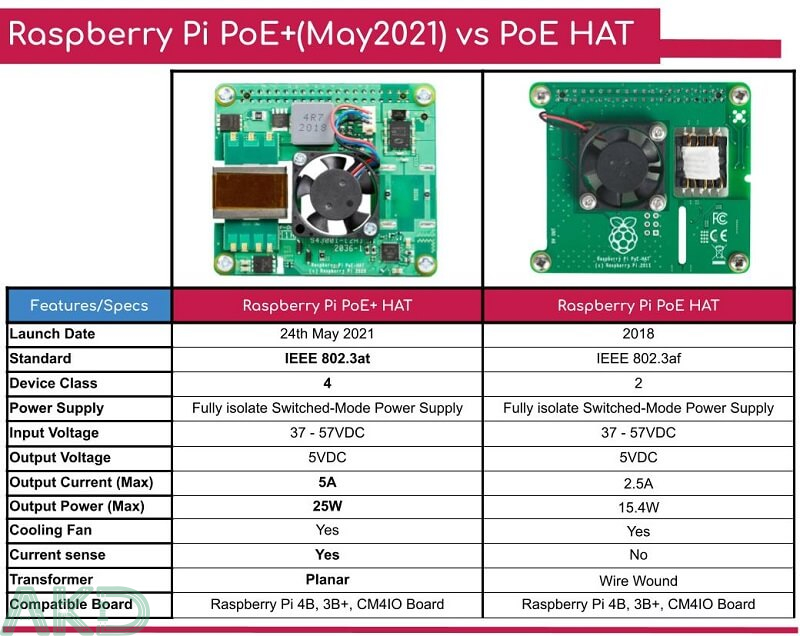

Dưới đây là bảng so sánh PoE HAT và PoE+ HAT

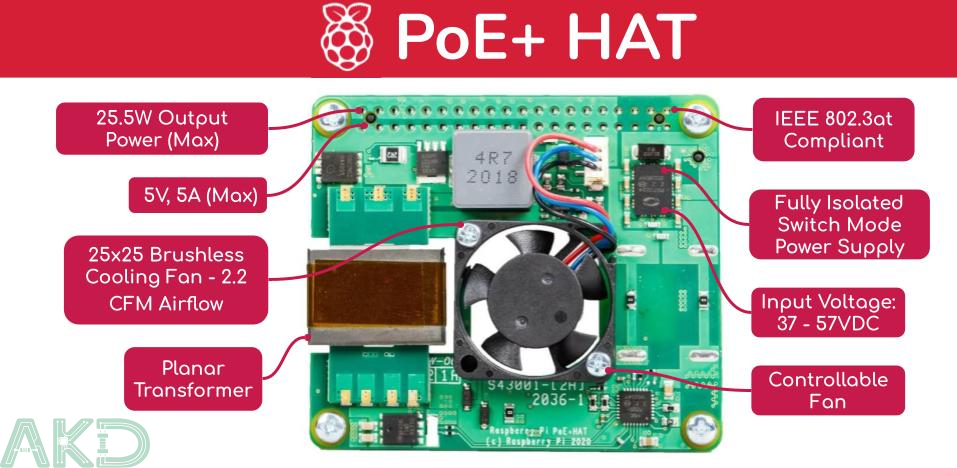

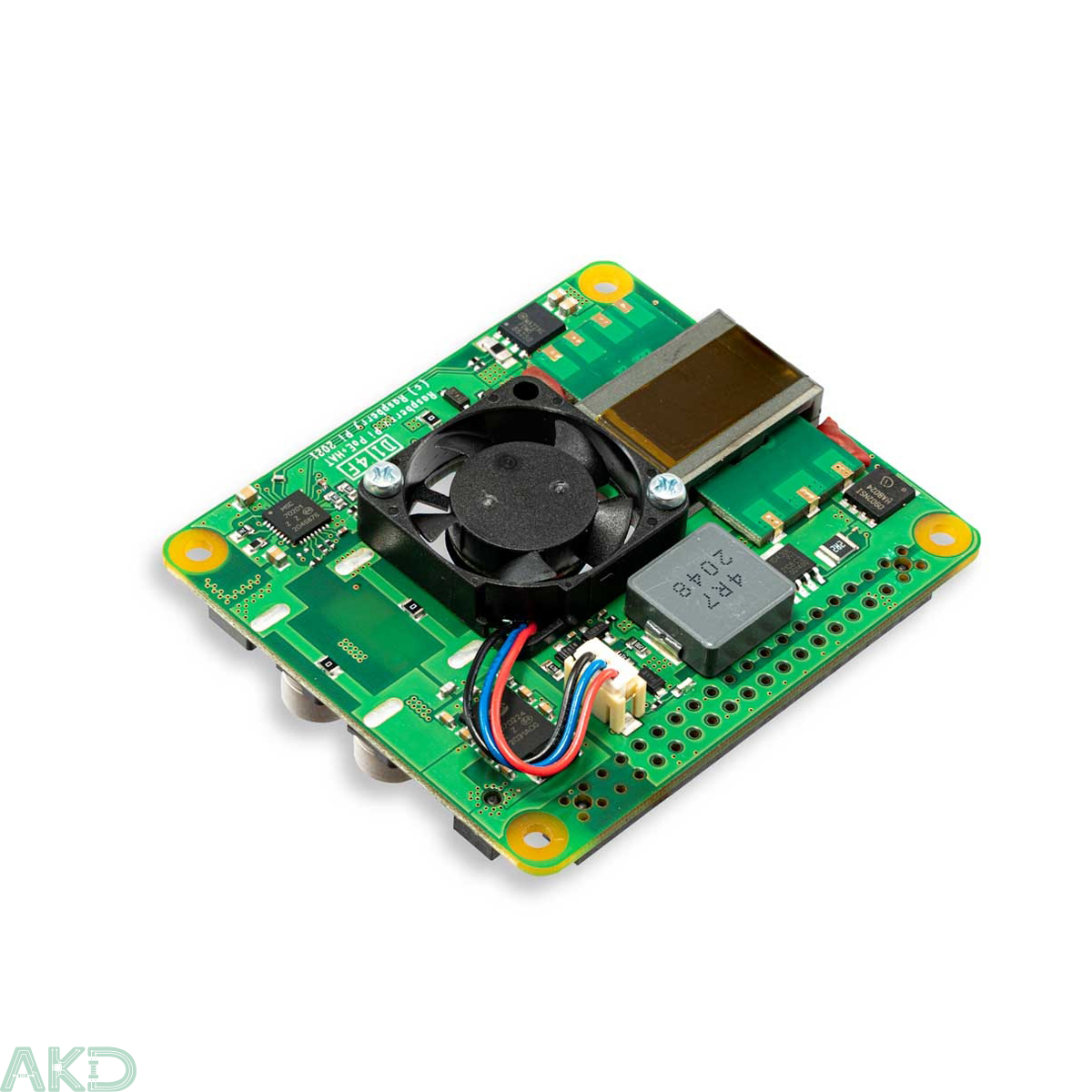

Sản phẩm được trang bị bộ nguồn chuyển mạch độc lập (Switched-Mode Power Supply), hỗ trợ dải điện áp PoE từ 37–57VDC và chuyển đổi sang mức 5V, 5A (tối đa). Bên cạnh đó, thiết bị còn tích hợp quạt làm mát không chổi than cho CPU, có thể điều khiển thông qua giao tiếp I2C trên cổng GPIO 40 chân.

Tính năng và Thông số kỹ thuật:

• Chuẩn IEEE 802.3at-2003 PoE
• Class 4
• Nguồn Nuôi Chuyển Mạch tách biệt hoàn toàn (SMPS)
• Điện áp đầu vào: 37-57VDC
• Điện áp và dòng đầu ra: 5VDC, 5A
• Công suất: 25.5W
• Kiểu biến áp: Planar
• Có quạt không chổi than 25mm x 25mm, lưu lượng gió 2.2 CFM để làm mát
• Điều khiển tốc độ quạt qua I2C
• Nhiệt độ hoạt động: 0ºC đến +50ºC
• Cắm là chạy, tương thích với Raspberry Pi Raspberry Pi 4 Model B, Raspberry Pi 3B+

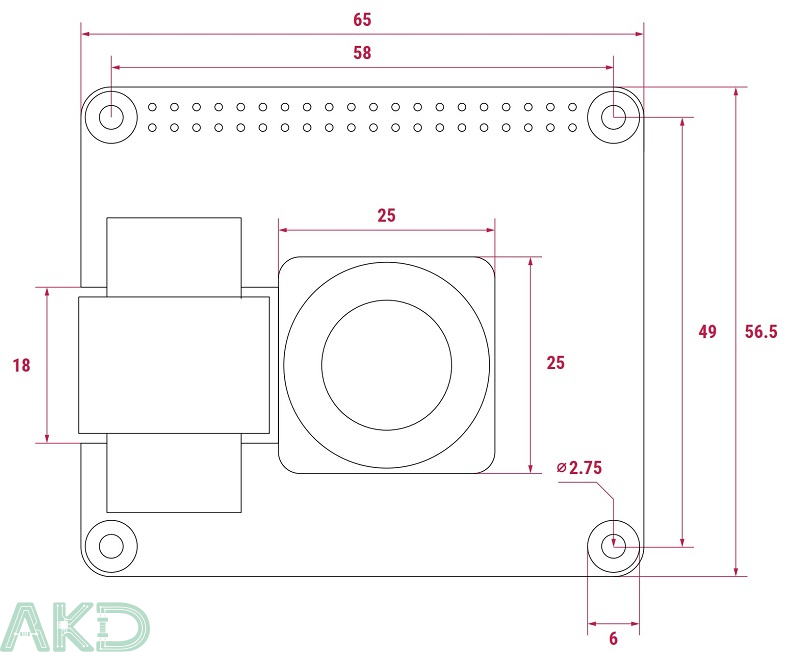

• Kích thước: Tương tự phiên bản trước của PoE HAT, 65mm x 56.5mm

Bộ sản phẩm gồm:

• Raspberry Pi PoE+ HAT
• Miếng chèn và vít

Bạn sẽ cần:

• Một Raspberry Pi Mainboard hỗ trợ PoE như đã đề cập
• Cáp mạng (Ethernet cable), CAT6 trở lên
• Router/Switch/PoE Injector hỗ trợ 802.3af or 802.3at

Tài liệu

• Giới thiệu ngắn về Raspberry Pi PoE+ HAT
