Mạch mở rộng Ethernet và USB Raspberry Pi

Giới thiệu Mạch mở rộng Ethernet và USB Raspberry Pi

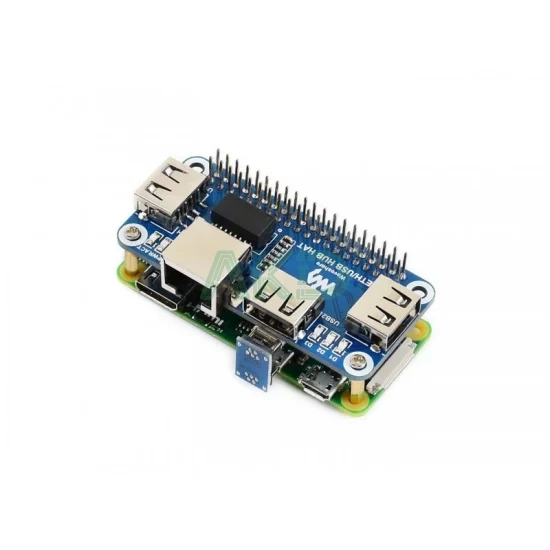

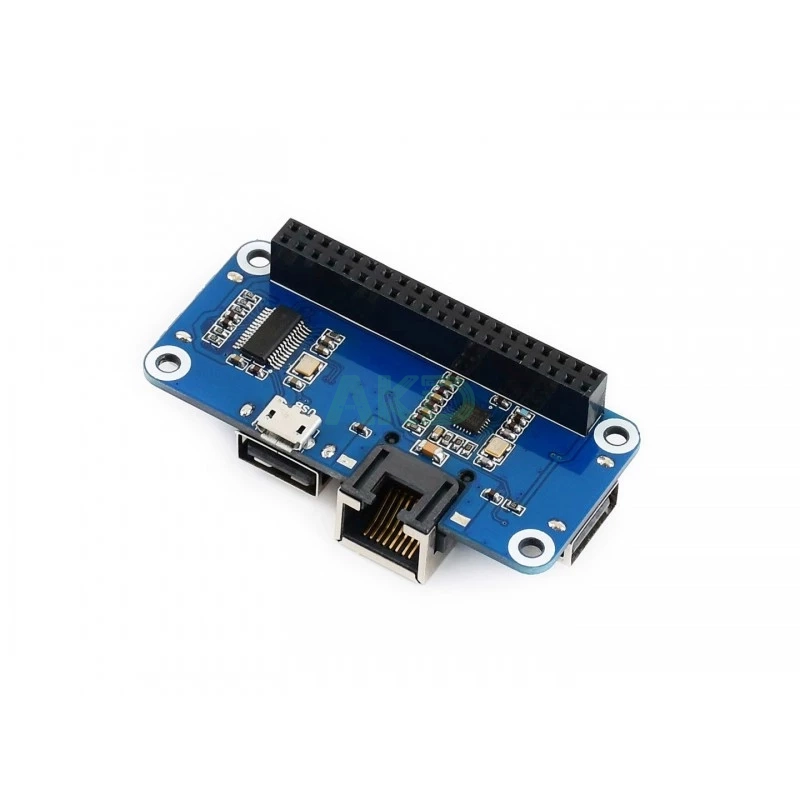

Mạch mở rộng Ethernet và USB Raspberry Pi cho phép bổ sung thêm một cổng mạng Ethernet 100Mbps cùng ba cổng USB 2.0. Sản phẩm tương thích với nhiều phiên bản Raspberry Pi khác nhau và được thiết kế với kích thước vừa vặn, lắp đặt hoàn hảo cho Raspberry Pi Zero.

An Khang Digital phân phối sản phẩm theo ủy quyền trực tiếp từ nhà sản xuất WaveShare.

Chức năng mạch mở rộng Ethernet và USB

• Mở rộng 3 cổng USB, hỗ trợ USB 2.0 và 1.1
• Mở rộng 1 cổng RJ45 10/100Mbps, sử dụng chíp Ethernet RTL8152B
• Tích hợp đèn LED thông báo nguồn và trạng thái từng cổng USB

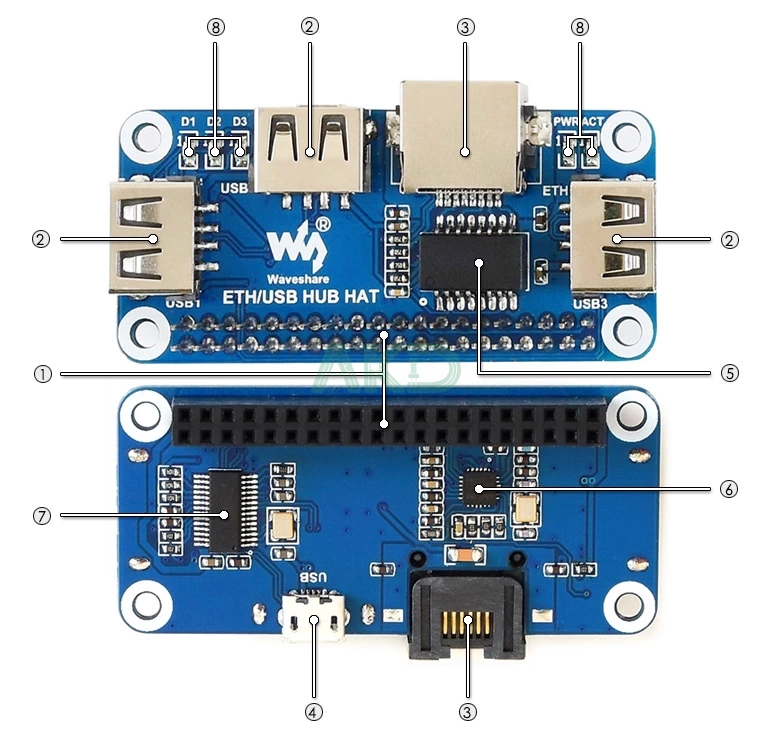

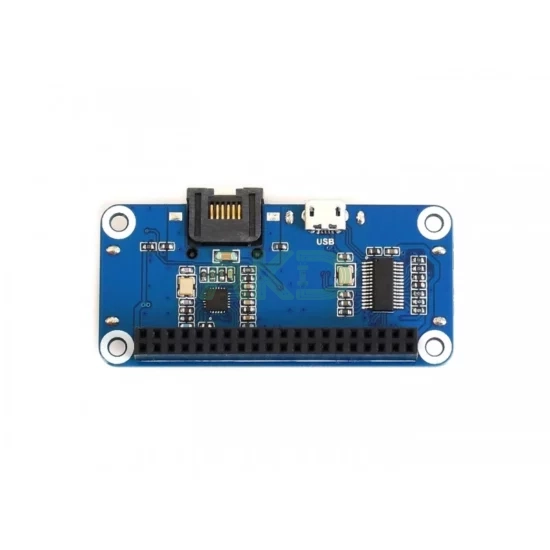

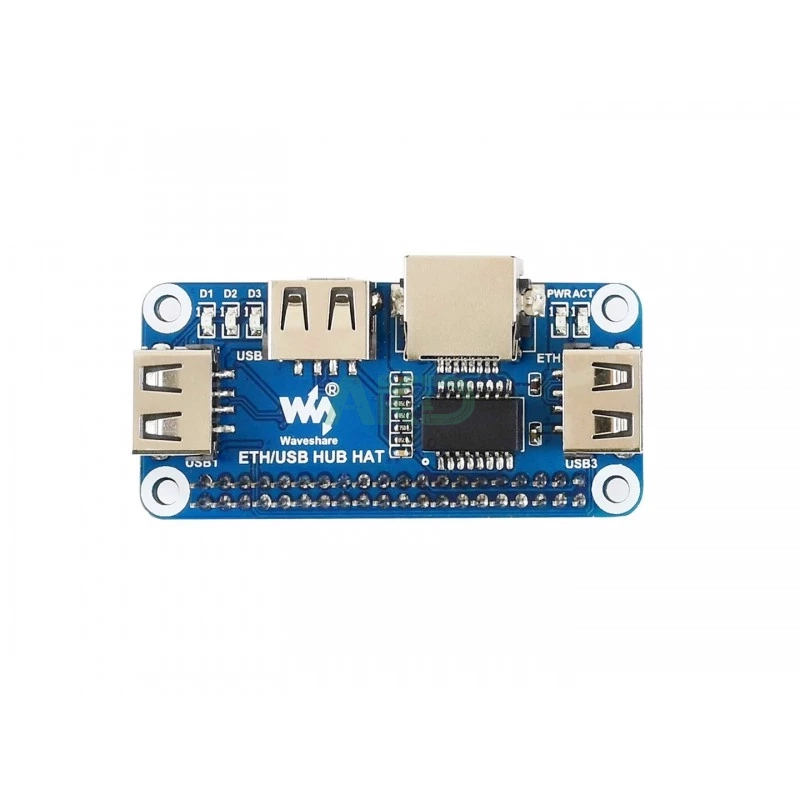

Sơ đồ cấu trúc

1. 40 chân GPIO, dùng kết nối với mạch Raspberry Pi
2. Các cổng USB mở rộng
3. Cổng Ethernet RJ45 10/100Mbps
4. Cổng USB USB (mặt dưới): dùng để kết nối bo mạch đến cổng USB của Raspberry Pi
   • Với Raspberry Pi Zero nói chung: Kết nối qua cầu nối Micro USB đi kèm
   • Với Raspberry Pi B+ / 2B / 3B / 3B+ /4B: kết nối qua cáp Micro USB
5. TS8121A: Chip lọc nhiễu Ethernet
6. RTL8152B: Chip Ethernet 10/100Mbps
7. FE1.1S: USB HUB chip
8. Đèn LED báo trạng thái
   • PWR: đèn báp cấp nguồn
   • ACT: đèn báo tín hiệu Ethernet
   • D1~D3: Các đèn LED báo trạng thái sử dụng của cổng USB

Thông số kỹ thuật

• Điện áp hoạt động: 5V
• Kích thước: 65mm × 30mm
• Kích thước lỗ lắp: 3.0mm

Bộ sản phẩm bao gồm

• 1 x Một bộ ETH/USB HUB HAT
• 1 x Cầu kết nối Micro USB dùng cho mạch Pi Zero
• 1 x Cáp Micro USB dùng kết nối với mạch Raspberry Pi 2/3/4
• 1 x Bộ ốc vít

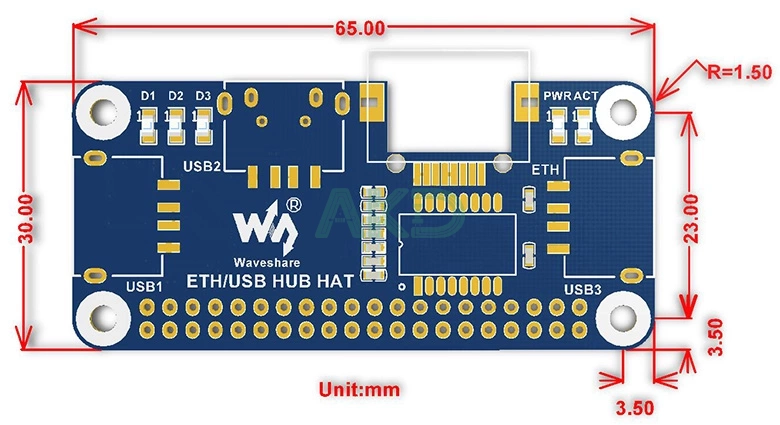

Kích thước
