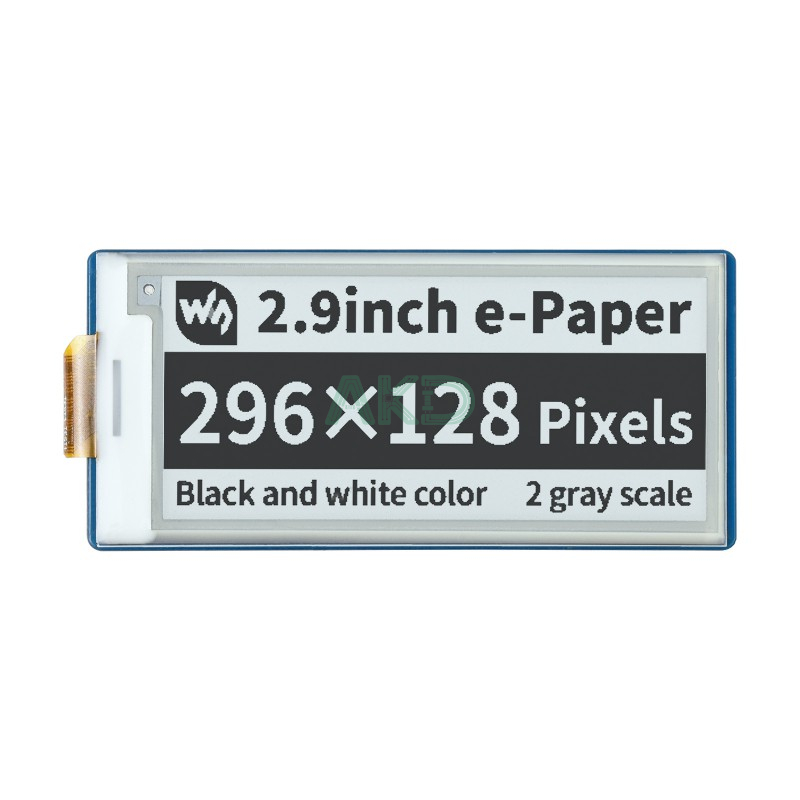

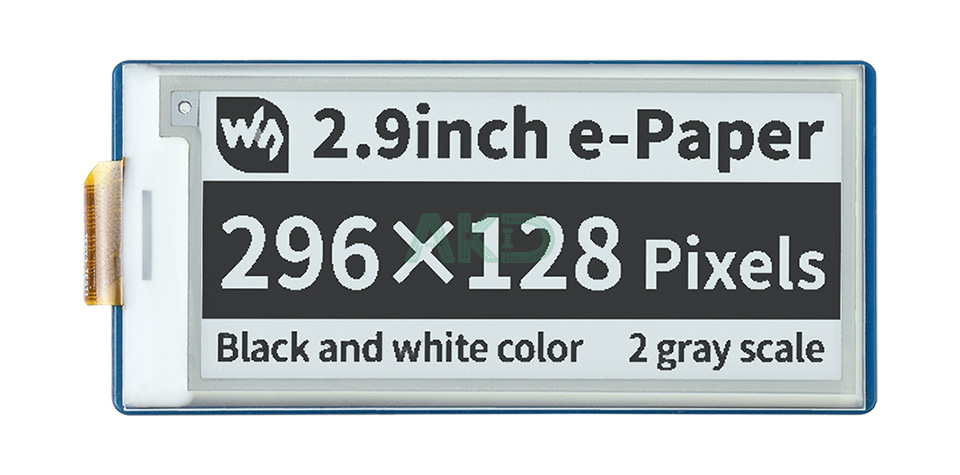

Màn hình e-Ink 2.9 inch cho Raspberry Pi Pico, 296×128, Đen/Trắng, SPI

Màn hình e-Ink 2.9 inch cho Raspberry Pi Pico

Hỗ trợ refesh một phần, công suất thấp, góc nhìn rộng và hiệu ứng nhìn như giấy

Giải pháp lý tưởng cho thẻ giá, nhãn kệ hoặc dụng cụ công nghiệp

Tính năng nổi bật

• Không có đèn nền, tiếp tục hiển thị nội dung cuối cùng trong một thời gian dài ngay cả khi tắt nguồn
• Tiêu thụ điện năng cực thấp, về cơ bản công suất chỉ cần thiết để làm mới nội dung
• Giao diện SPI, yêu cầu chân IO tối thiểu
• Trình dịch điện áp trên bo mạch, tương thích với MCU 3.3V / 5V
• Đi kèm với tài nguyên phát triển và hướng dẫn sử dụng (ví dụ Raspberry Pi Pico C / C ++ và MicroPython)

Thống số kỹ thuật

Điện áp	3.3V / 5V	Màu sắc	Trắng, đen
Giao diện	SPI 3 dây, 4 dây	Thang màu xám	2
Kích thước	82 x 38mm	Thời gian refresh 1 phần	0.3 giây
Kích thước màn hình	66.89 x 29.05mm	Thời gian refresh toàn bộ	2 giây
Dot Pitch	0.226 x 0.227mm	Công suất refresh	26.4mW
Độ phân giải	296 x 128 pixel	Dòng điện chờ	<0.01uA (gần như không dùng điện)
		Góc nhìn	170o

Ưu điểm của e-Ink

Màn hình giấy điện tử (e-Ink) sử dụng công nghệ điện di microcapsule để hiển thị. Nguyên lý hoạt động dựa trên các hạt tích điện lơ lửng trong chất lỏng trong suốt, khi có điện trường tác động, các hạt này sẽ di chuyển về các cạnh của viên nang siêu nhỏ, làm cho viên nang có thể phản chiếu ánh sáng xung quanh và hiển thị nội dung giống như trên giấy in truyền thống.

Màn hình e-Ink cho phép hiển thị hình ảnh và văn bản rõ ràng dưới ánh sáng môi trường hoặc ánh sáng tự nhiên mà không cần đèn nền, với góc nhìn gần như 180°. Nhờ đặc tính hiển thị giống giấy, màn hình này thường được sử dụng làm máy đọc sách điện tử.

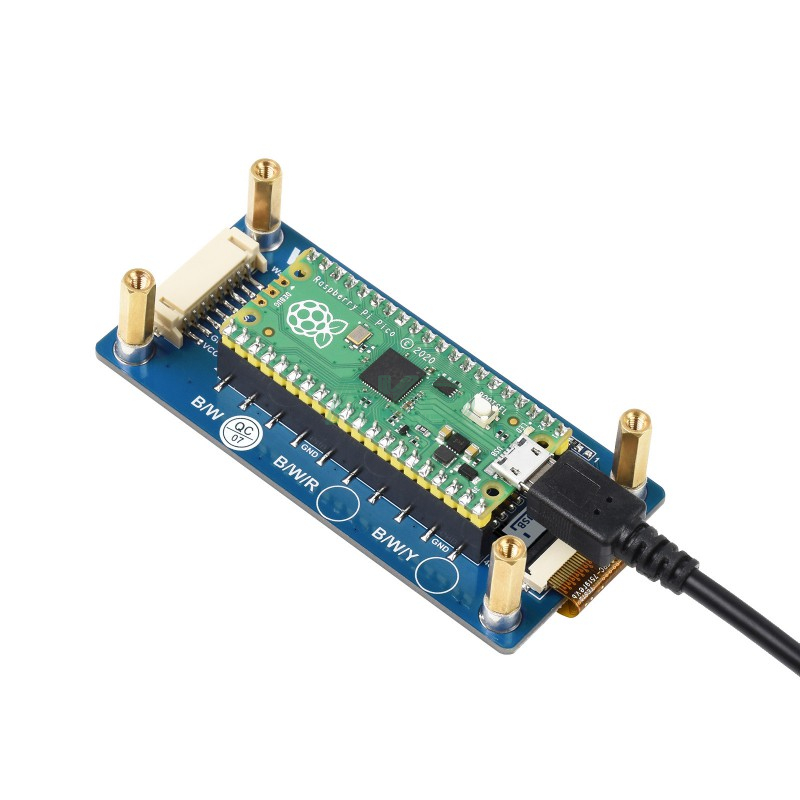

Tương thích Raspberry Pi Pico

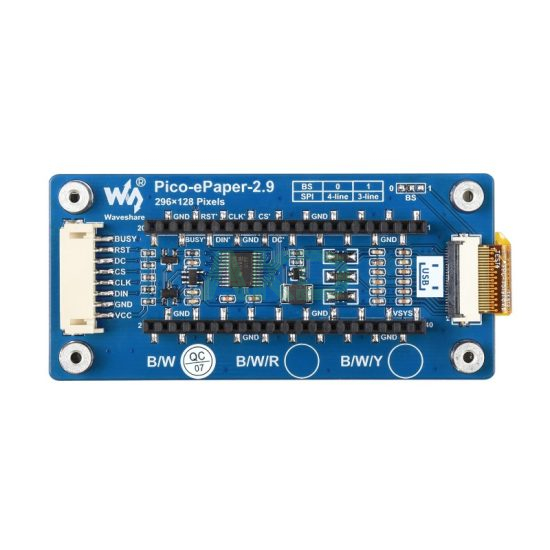

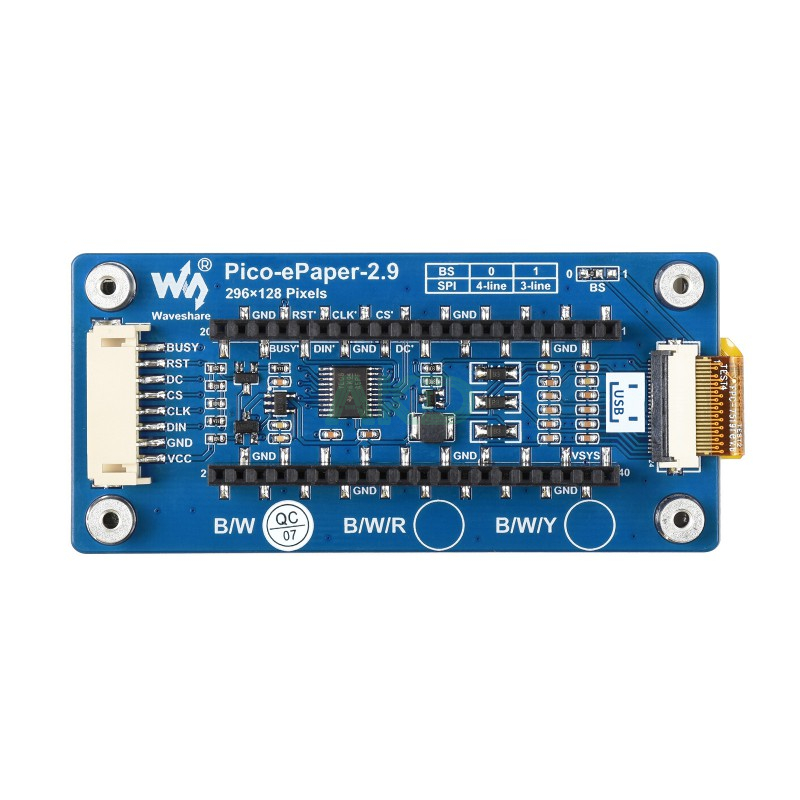

Bộ header female trên bo mạch của màn hình cho phép bạn gắn trực tiếp màn hình vào Raspberry Pi Pico

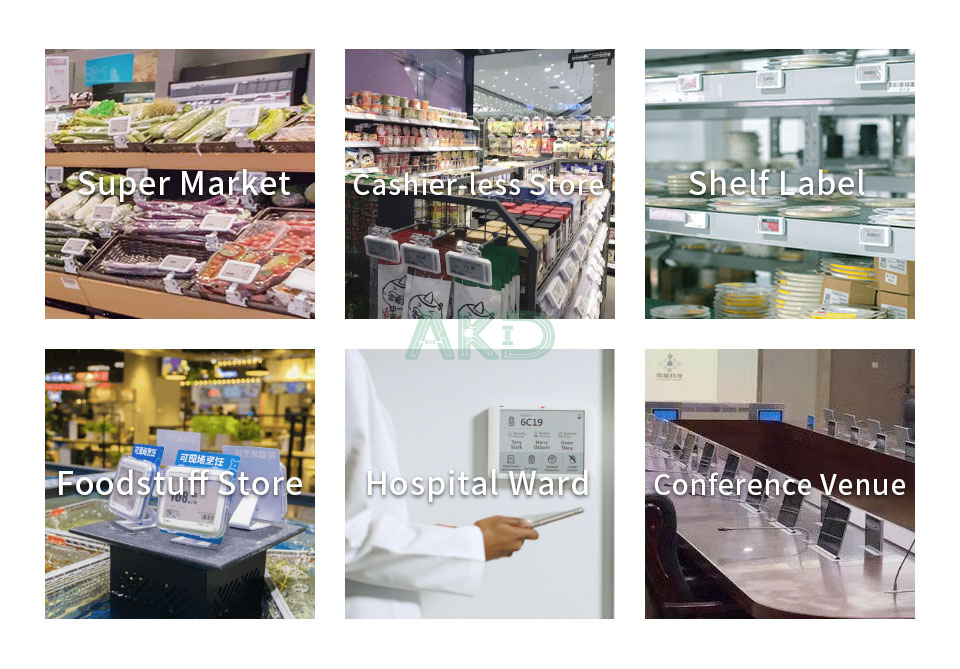

Một số ứng dụng của Màn hình e-Ink 2.9 inch cho Raspberry Pi Pico

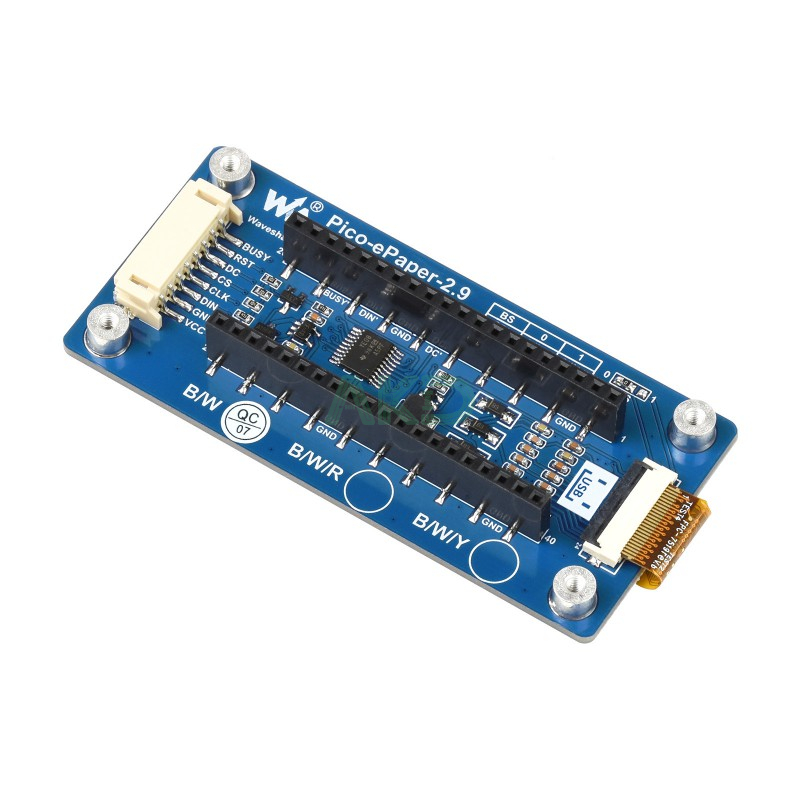

Tích hợp biến áp

Tương thích với MCU 3.3V/5V

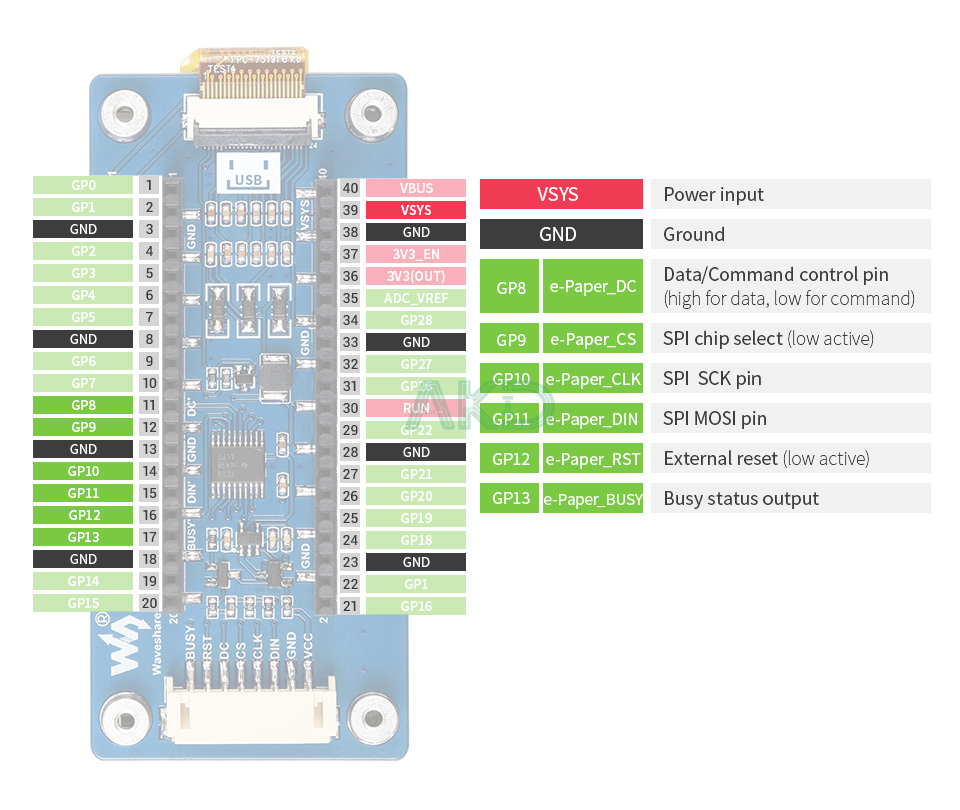

Sơ đồ chân

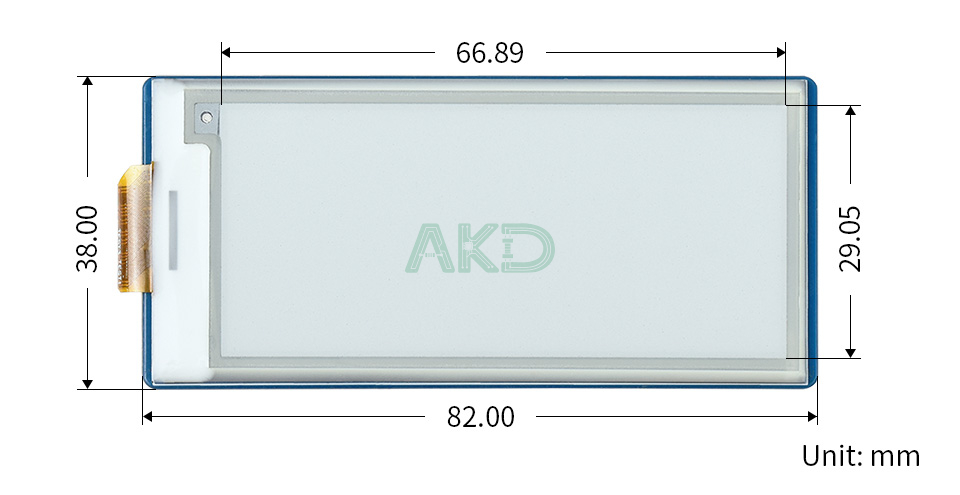

Kích thước Màn hình e-Ink 2.9 inch cho Raspberry Pi Pico



Tài liệu kỹ thuật: https://www.waveshare.com/wiki/Pico-ePaper-2.9
