UPS HAT Raspberry Pi Waveshare – UPS 5V pin sạc liên tục

Giới thiệu sản phẩm

UPS HAT Raspberry Pi Waveshare là module mở rộng nguồn điện cho các bo mạch Raspberry Pi, cung cấp giải pháp UPS (Uninterruptible Power Supply) – tức là cung cấp điện liên tục ngay cả khi nguồn chính bị mất điện. Sản phẩm được thiết kế dạng HAT tương thích trực tiếp với 40 chân GPIO tiêu chuẩn Raspberry Pi, phù hợp cho các dòng Raspberry Pi 4, Raspberry Pi 3 và các bo mạch tương đương khác.

UPS HAT Raspberry Pi Waveshare cho phép cấp nguồn liên tục từ pin dự phòng (pin lithium 18650, không kèm theo module) và vẫn duy trì cấp nguồn cho hệ thống khi mất điện ngoài, giúp ngăn ngừa dữ liệu bị mất và giữ hệ thống hoạt động ổn định. Đây là giải pháp lý tưởng cho các hệ thống nhúng, trung tâm dữ liệu nhỏ, ứng dụng IoT hay các dự án cần tính khả dụng nguồn cao.

Đặc điểm nổi bật

Có đầu nối mở rộng 40 chân GPIO tiêu chuẩn của Raspberry Pi. Bạn có thể dùng UPS cùng các thiết bị khác sử dụng chân GPIO

Giao tiếp bus I2C, giám sát điện áp, dòng điện, nguồn và dung lượng còn lại của pin trong thời gian thực

Nhiều mạch bảo vệ pin: bảo vệ quá tải / quá tải, bảo vệ quá dòng, bảo vệ ngắn mạch và bảo vệ ngược, cùng với tính năng sạc cân bằng, an toàn và ổn định hơn

Bộ điều chỉnh 5V tích hợp, dòng đầu ra liên tục lên đến 2,5A

Đầu ra USB 5V, thuận tiện để cấp nguồn cho các bo mạch khác

Có cảnh báo pin, dễ dàng kiểm tra xem pin đã được kết nối đúng chưa

Có tài liệu phát triển và sách hướng dẫn (PDF)

Thông số kỹ thuật

UPS HAT WaveShare – Giải pháp cấp điện liên tục cho Raspberry Pi

HAT hỗ trợ vừa sạc pin vừa cấp nguồn đầu ra đồng thời từ nguồn điện bên ngoài, đồng thời tự động chuyển sang sử dụng pin khi nguồn ngoài bị ngắt. Cơ chế này đảm bảo hệ thống luôn vận hành ổn định, liên tục và không bị gián đoạn.

Dành riêng cho Raspberry Pi

Thiết bị được trang bị đầy đủ hàng chân GPIO 40 pin, cho phép UPS dễ dàng tích hợp và hoạt động đồng thời với các phụ kiện, module mở rộng sử dụng chuẩn kết nối GPIO.

Giám sát thời gian thực

Hệ thống hỗ trợ giám sát toàn diện các thông số pin như điện áp, dòng điện, công suất tiêu thụ và dung lượng còn lại. Khi điện áp pin xuống dưới ngưỡng an toàn, phần mềm có thể tự động thực hiện lưu dữ liệu và tắt hệ thống đúng quy trình, giúp ngăn ngừa nguy cơ mất mát dữ liệu.

Thiết kế mạch an toàn, ổn định

UPS HAT WaveShare được thiết kế với các cơ chế bảo vệ toàn diện như chống quá dòng, quá xả, ngắn mạch và dòng ngược. Ngoài ra, mạch còn tích hợp chức năng sạc cân bằng (Equalizing Charge), giúp nâng cao độ an toàn, tối ưu độ ổn định và kéo dài tuổi thọ pin.

Tích hợp đèn cảnh báo pin

Hệ thống đèn LED tích hợp cho phép người dùng nhanh chóng kiểm tra trạng thái và độ chính xác của kết nối pin. HAT sử dụng 2 viên pin Li-ion 18650 thông dụng, dễ dàng tìm mua và thay thế tại thị trường Việt Nam.

Bảng sơ đồ chân GPIO trên HAT

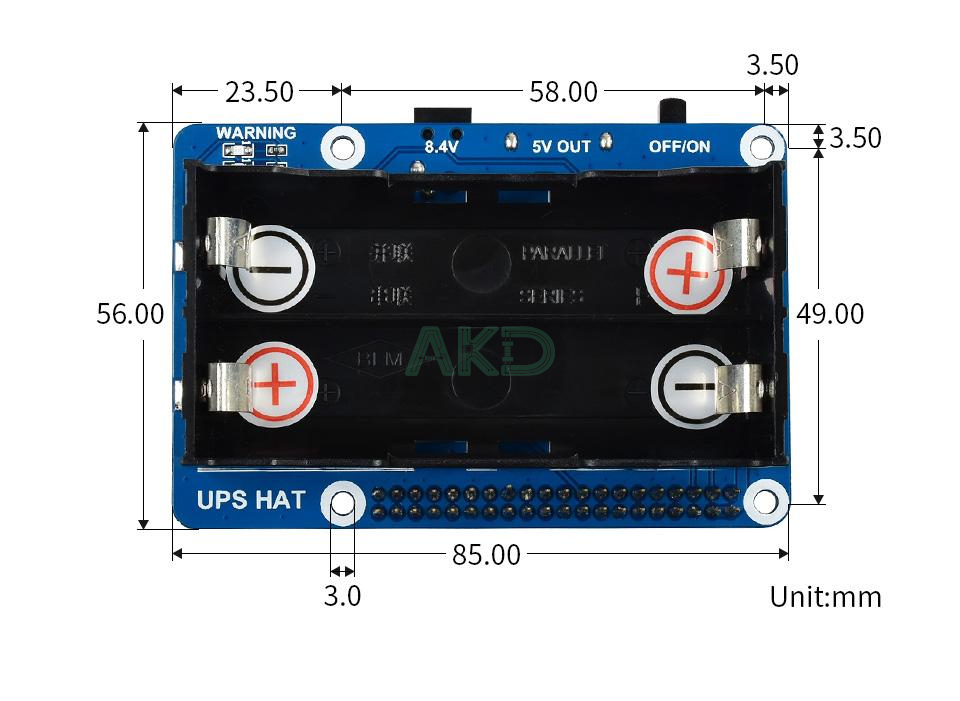

Kích thước UPS HAT WaveShare

Video giới thiệu sản phẩm

Tài liệu kỹ thuật: www.waveshare.com/wiki/UPS_HAT
