Bo mạch cho IO Raspberry Pi Compute Module 5 (CM5 IO Board)

Bo mạch cho IO Raspberry Pi Compute Module 5 (CM5) là bo mở rộng chuyên dụng hỗ trợ kết nối và phát triển phần cứng với CM5 – phiên bản nhỏ gọn nhưng mạnh mẽ của Raspberry Pi. Bo mạch này hoạt động như carrier board, cung cấp đầy đủ nguồn cấp, cổng giao tiếp và các chuẩn I/O cần thiết, giúp CM5 vận hành như một máy tính hoàn chỉnh phục vụ triển khai dự án và ứng dụng thực tế.

Lưu ý:

• Đây là IO board dành cho Raspberry Pi Compute Module 5 vừa được ra mắt.

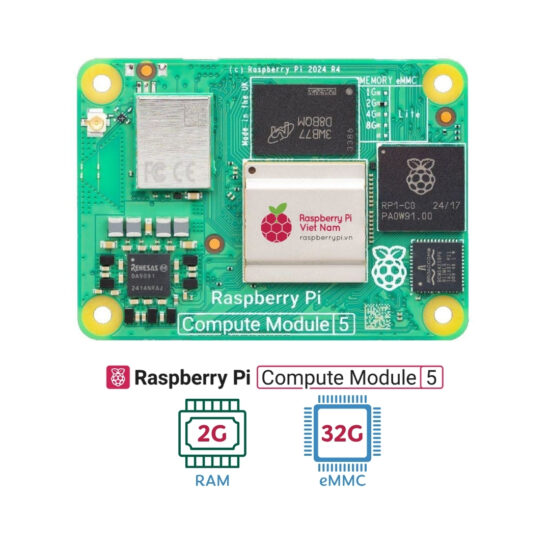

• Compute Module KHÔNG đi kèm trong sản phẩm này, bạn có thể chọn mua CM5 tại đây

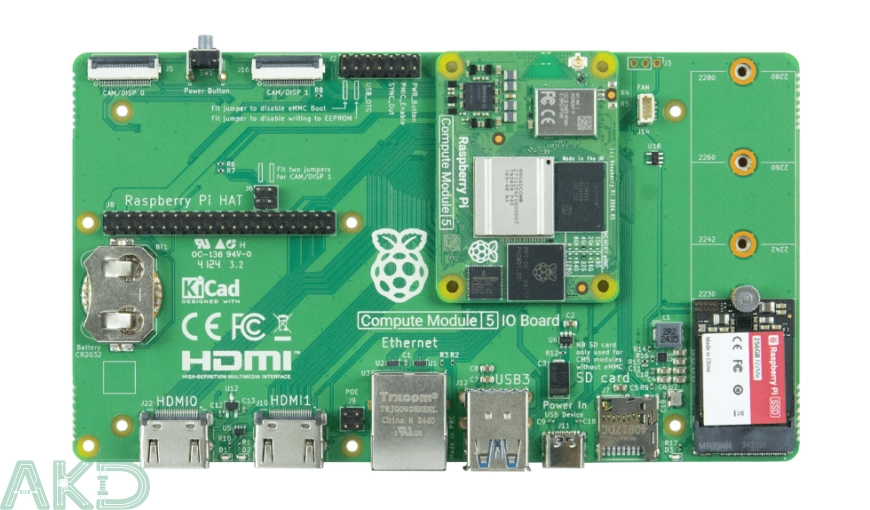

Bo mạch IO Raspberry Pi CM5 được tạo ra nhằm hỗ trợ phát triển các thiết bị và dự án dựa trên Compute Module 5. Trong nhiều trường hợp, bo mạch này cũng có thể tích hợp trực tiếp vào sản phẩm thương mại. IO Board CM5 được trang bị hầu hết các giao diện tương tự Raspberry Pi 5, vì vậy người dùng có thể tham khảo tài liệu của Raspberry Pi 5 cho mục đích sử dụng.

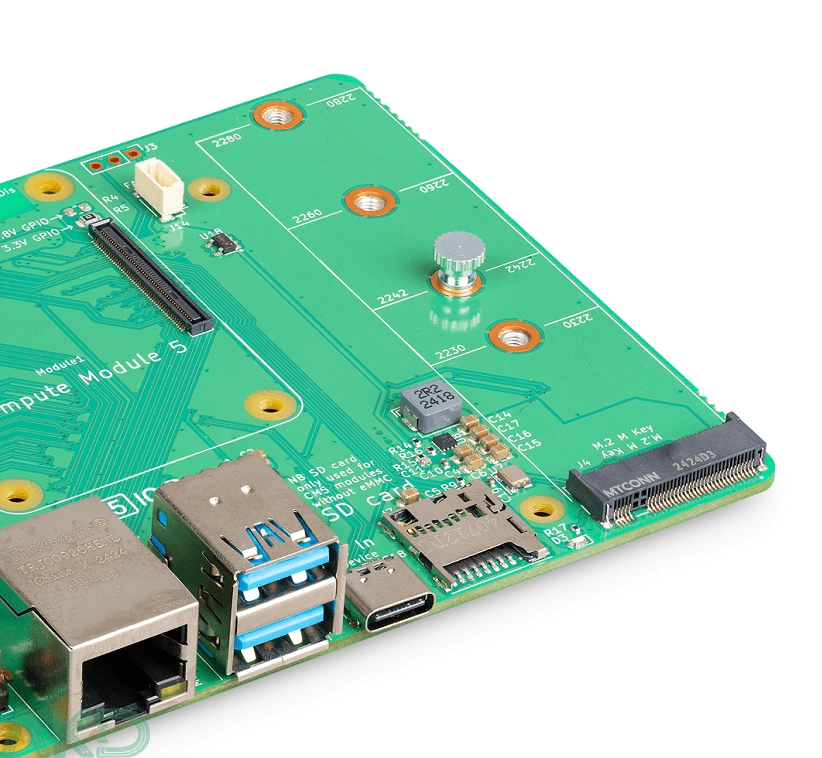

Điểm nổi bật nhất của bo mạch là khe cắm M.2 M-Key tích hợp, cho phép kết nối trực tiếp NVMe SSD làm bộ nhớ chính (CM5 Lite) hoặc các thiết bị M.2 tương thích khác mà không cần M.2 HAT riêng. Khe M.2 này được nối trực tiếp với PCIe Gen2 x1 trên BCM2712 (có thể kích hoạt Gen3 qua config.txt nhưng chưa được chứng nhận).

Đồng thời hỗ trợ nhiều kích thước M.2 phổ biến gồm 2230, 2242, 2260 và 2280, mang lại sự linh hoạt cao trong lựa chọn phần cứng lưu trữ.

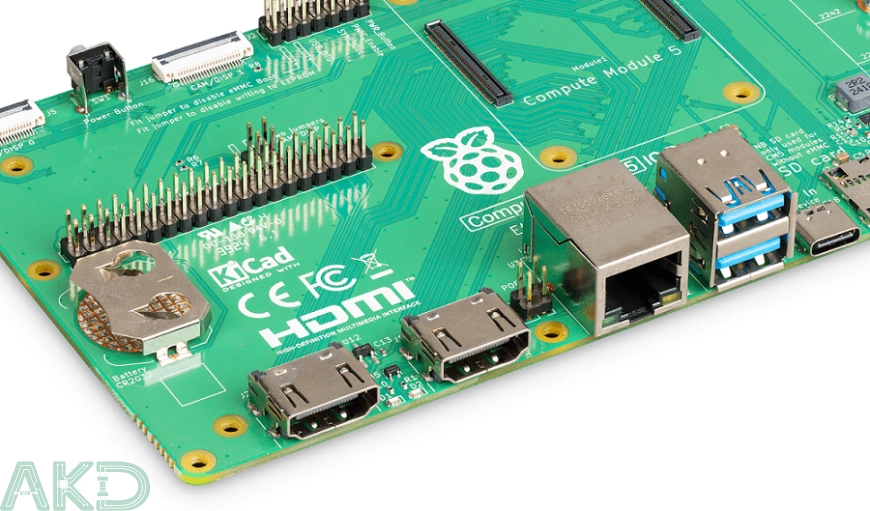

Bên cạnh ổ cắm M.2, bo mạch CM5 IO còn đi kèm 2 cổng HDMI kích thước đầy đủ (chuẩn) và 2 cổng USB 3.0. Đừng quên mua pin đồng xu CR2032 để cấp nguồn cho RTC.

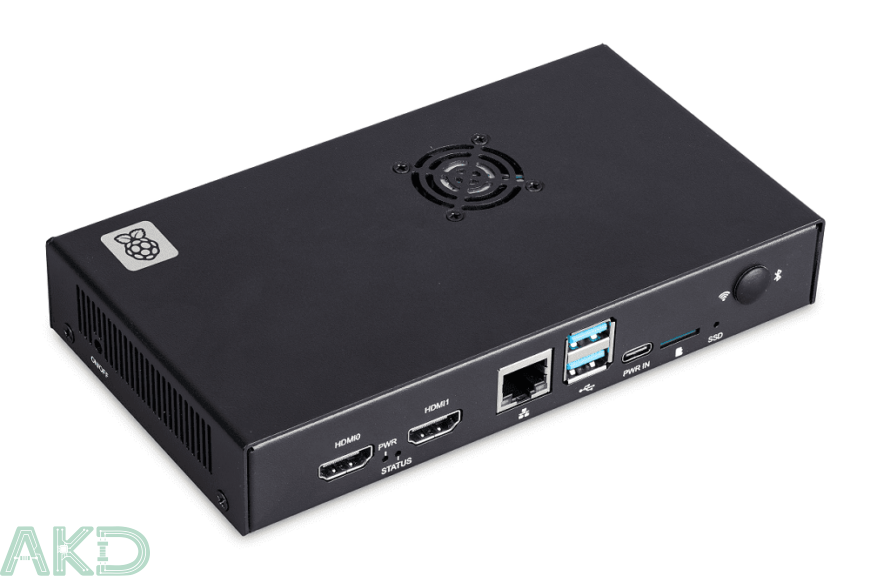

Nếu bạn cần một thiết bị đóng gói, có thể bảo vệ cả bo mạch IO Board lẫn bo mạch Compute Module 5 thì Vỏ kim loại sẽ là một lựa chọn hợp lý. Bạn có thể xem và đặt mua tại đây.

Bo mạch IO Raspberry Pi CM5 được phát hành dưới dạng mã nguồn mở, đóng vai trò như một thiết kế tham khảo hữu ích cho các nhà phát triển muốn tạo bo mạch chủ tùy chỉnh cho Compute Module 5. Sản phẩm tương thích với mọi phiên bản CM5, bao gồm cả bản Lite (không tích hợp eMMC).

Khi sử dụng, CM5 được gắn trực tiếp lên hai đầu nối 100 chân của bo mạch IO, với PCB phần không dây và đầu nối U.FL hướng ra bên ngoài bo mạch để dễ dàng kết nối ăng-ten.

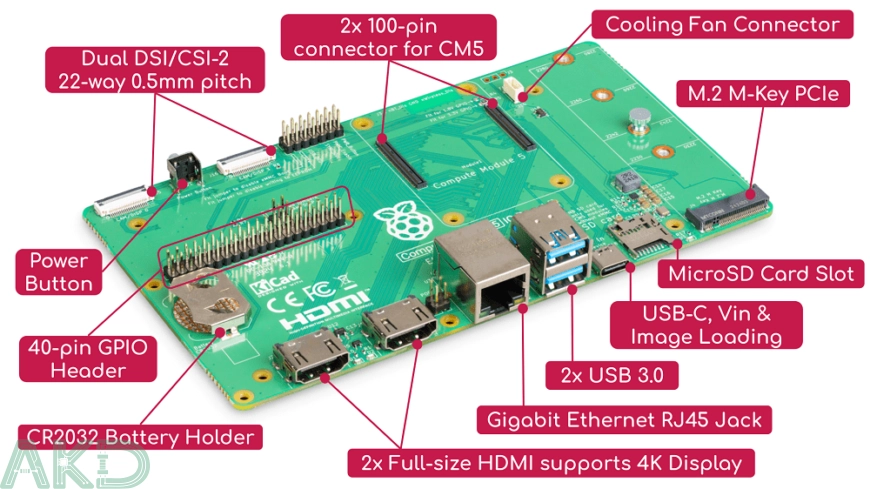

Tính năng & Thông số kỹ thuật

• Được thiết kế đặc biệt cho CM5 bởi nhóm Raspberry Pi
• Hỗ trợ đầy đủ các phiên bản CM5
• Nguồn đầu vào: +5VDC USB-C PSU
• Nút nguồn để bật và tắt CM5
• 2 x Full-size HDMI 2.0 đầu nối
• Gigabit Ethernet RJ45 với PoE+ hỗ trợ (Additional PoE+ HAT+ is required)
• 2 x USB 3.0 ổ cắm
• USB-C receptor để cung cấp năng lượng và tải hình ảnh hệ điều hành vào eMMC của CM5
• MicroSD Card ổ cắm cho các mô-đun CM5Lite, ổ cắm Push-Push
• M.2 M-Key PCIe Socket
• 4-pin kết nối quạt
• 2 x MIPI DSI/CSI-2 FPC kết nối (22-pin 0.5mm pitch FPC), tương thích với Raspberry Pi 5 CSI và DSI FPC.
• Raspberry Pi HAT connector, GPIO 40 chân tiêu chuẩn và đầu cắm PoE 4 chân
• Ổ cắm pin RTC
• Nhiều jumper để vô hiệu hóa các tính năng như Không dây, ghi EEPROM
• MTBF Ground Benign: 131000 hours
• Kích thước: 160mm x 90mm

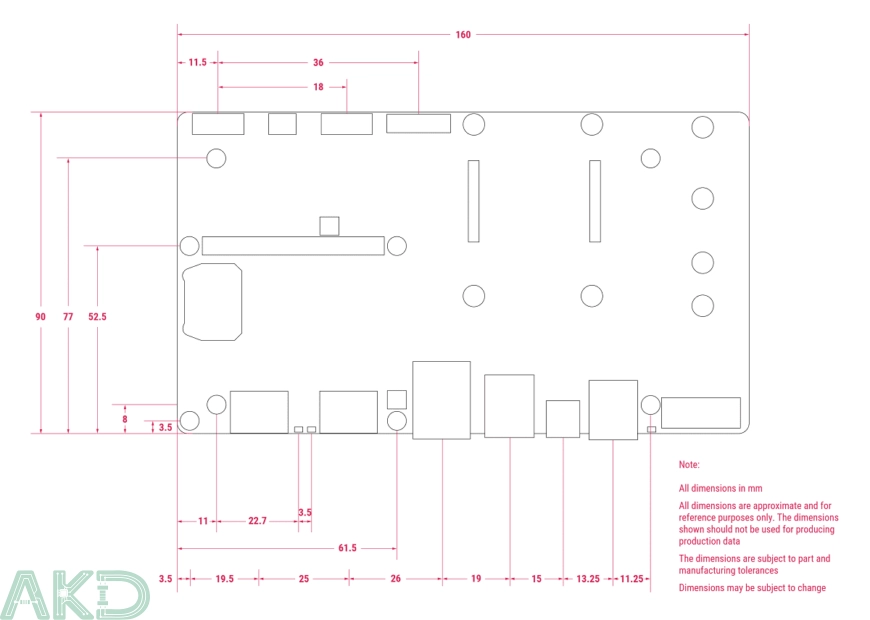

Kích thước sản phẩm

Bộ sản phẩm gồm

• 1 x Raspberry Pi Compute Module 5 IO Board
