Module SIM7600CE – 4G/3G/2G/GSM/GPRS/GNSS HAT cho Raspberry Pi, LTE CAT4

Giới thiệu Module SIM7600CE 4G HAT

Module SIM7600CE Raspberry Pi 4G GNSS là một module truyền thông di động đa chuẩn được thiết kế dưới dạng HAT gắn trực tiếp lên Raspberry Pi, sử dụng modem SIM7600CE LTE Cat4 của SIMCom.

Module này cho phép Raspberry Pi kết nối mạng di động 4G / 3G / 2G, đồng thời tích hợp định vị GNSS và các chức năng viễn thông như SMS, thoại và truyền dữ liệu TCP/IP.

Với thiết kế chuẩn 40 chân GPIO, module SIM7600CE Raspberry Pi 4G GNSS tương thích trực tiếp với Raspberry Pi 3, Raspberry Pi 4 và các bo mạch Raspberry Pi có header GPIO tiêu chuẩn.

Đây là giải pháp lý tưởng cho các hệ thống IoT, gateway di động, camera giám sát, thiết bị định vị và các ứng dụng máy tính nhúng cần kết nối Internet độc lập không phụ thuộc vào WiFi hay Ethernet.

Đặc điểm, tính năng Module SIM7600CE 4G HAT

• 40 chân GPIO tiêu chuẩn, hỗ trợ cho các thiết bị như Raspberry Pi, Jetson Nano
• Hỗ trợ gọi điện thoại, SMS, mail, TCP, UDP, DTMF, HTTP, FTP, v.v.
• Hỗ trợ định vị GPS, BeiDou, Glonass, LBS
• Cổng USB để kiểm tra các lệnh AT, lấy dữ liệu định vị GPS, v.v.
• Bộ chuyển đổi USB sang UART CP2102 tích hợp
• Chân điều khiển UART để kết nối với các bo mạch như Arduino / STM32
• Khe cắm thẻ SIM, hỗ trợ thẻ SIM 1.8V/3V
• Khe cắm thẻ để lưu trữ dữ liệu, tin nhắn, v.v.
• Có giắc cắm âm thanh và bộ giải mã âm thanh để thực hiện cuộc gọi điện thoại
• 2 đèn LED thông báo, dễ dàng theo dõi trạng thái làm việc
• Bộ điều áp tích hợp, điện áp hoạt động có thể được định cấu hình thành 3.3V hoặc 5V thông qua jumper
• Tốc độ truyền tín hiệu: 300bps ~ 4Mbps (mặc định: 115200bps)
• Tốc độ tín hiệu tự động: 9600bps ~ 115200bps
• Điều khiển thông qua các lệnh AT (bộ lệnh 3GPP TS 27.007, 27.005 và V.25TER)
• Hỗ trợ bộ công cụ ứng dụng SIM: SAT Class 3, GSM 11.14 Release 99, USAT
• Đầy đủ tài liệu hướng dẫn sử dụng (cho Raspberry Pi / Jetson Nano / Arduino / STM32)

Thông số kỹ thuật truyền thông của Module SIM7600CE 4G HAT

Thông số định vị toàn cầu (GNSS)

• Kiểu nhận tín hiệu:
  • 16 kênh
  • Mã C/A
• Độ nhạy :
  • Tracking : -159dBm(GPS) / -158 dBm(GLONASS)/ TBD(BD)
  • Cold starts : 148 dBm
• Time to First Fix ( open air)
  • Cold starts : <35s
  • Hot starts : <1s
• Độ chính xác
  • Vị trí : <2.5m CEP

Thông số SMS và Audio của Module SIM7600CE 4G HAT

• SMS
  • Hỗ trợ các dạng : MT, MO,CB,TEXT,PDU
  • Lưu trữ : thẻ sim và ME ( mặc định)
• Đặc trưng audio
  • Hỗ trợ khử tiếng vang
  • Hỗ trợ giảm tiếng ồn

Thông số khác

• Nguồn cung cáp : 5V
• Điện áp hoạt động : 5V/3.3V ( cấu hình qua các chân )
• Nhiệt độ hoạt động : -30°C -80°C
• Nhiệt độ bảo quản : -45°C – 90°C
• Kích thước 56,21×65,15mm

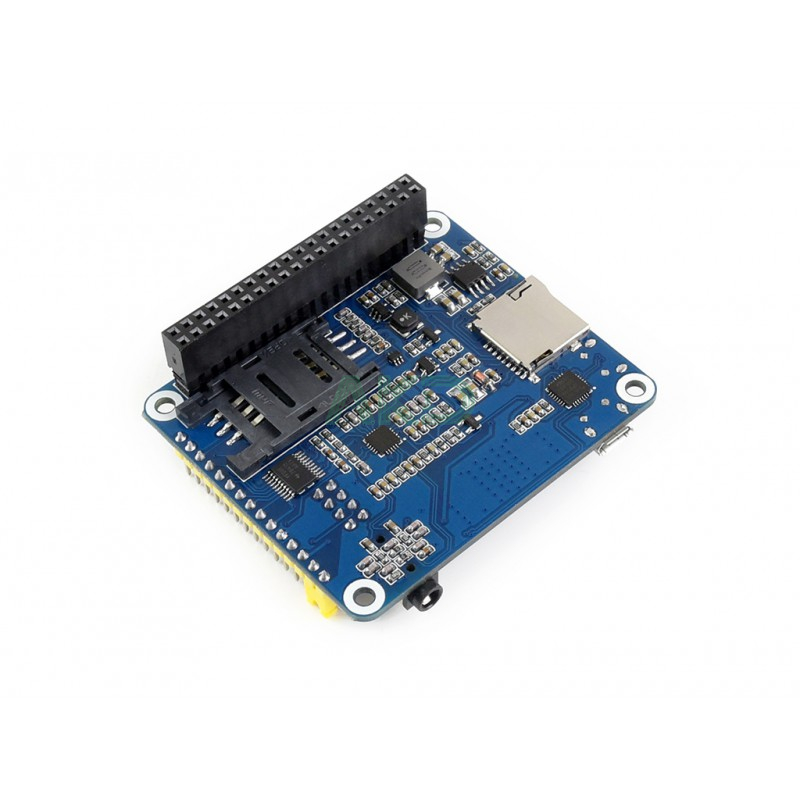

Các phần tử trên Module SIM7600CE 4G HAT

1. SIM7600CE-T
2. CP2102 USB to UART converter
3. NAU8810 audio decoder
4. TXS0108EPWR voltage translator: translates 3.3V/5V into 1.8V
5. MP2128DT power chip
6. MP1482 power chip
7. Raspberry Pi GPIO header: for connecting with Raspberry Pi
8. SIM7600 control interface: for connecting with host boards like Arduino/STM32
9. SIM card slot: supports 1.8V/3V SIM card
10. TF card slot: allows file/SMS/… storage
11. 3.5mm earphone/mic jack
12. USB interface: for testing AT Commands, getting GPS positioning data, etc.
13. USB to UART interface: for serial debugging, or login to Raspberry Pi

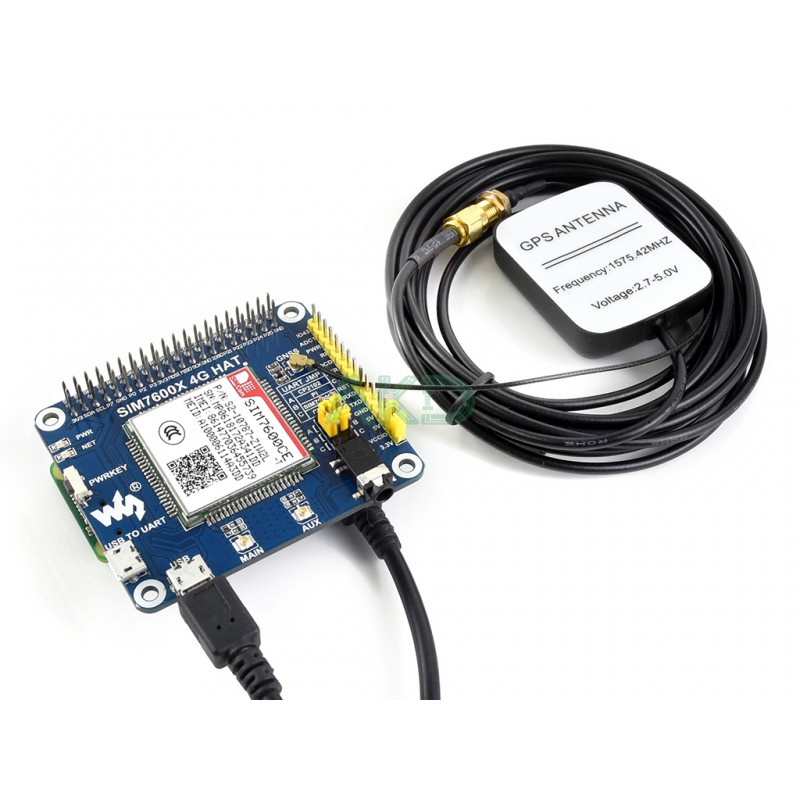

14. MAIN antenna connector
15. AUX antenna connector
16. GNSS antenna connector
17. Power switch
18. Network status indicator
19. Power indicator
20. Operating voltage selection jumper:
    VCCIO – 3.3V: set operating voltage as 3.3V
    VCCIO – 5V: set operating voltage as 5V
21. UART selection jumper:
    A: access Raspberry Pi via USB to UART
    B: control the SIM7600 by Raspberry Pi
    C: control the SIM7600 via USB to UART

Kích thước Module SIM7600CE 4G HAT

Tài liệu kỹ thuật và phần mềm

• Tài liệu kỹ thuật: www.waveshare.com/wiki/SIM7600CE_4G_HAT
• Tải phần mềm SSCOM – Test module SIM
