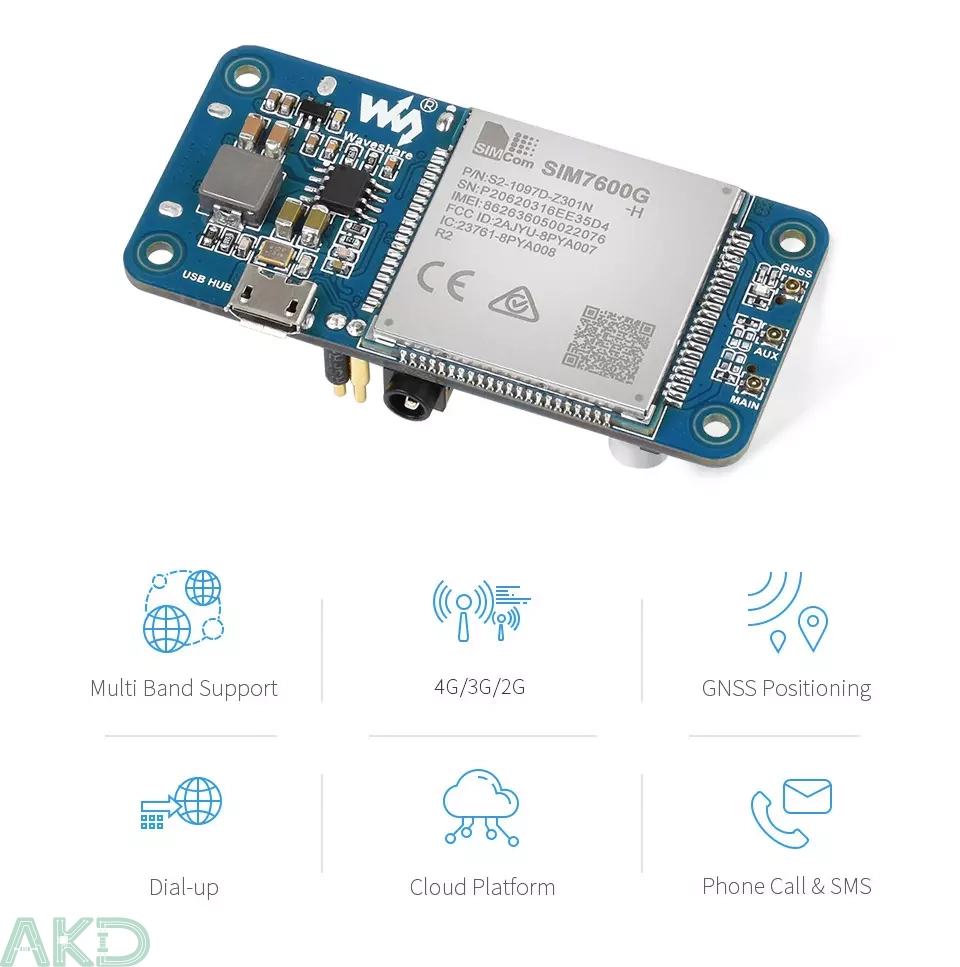

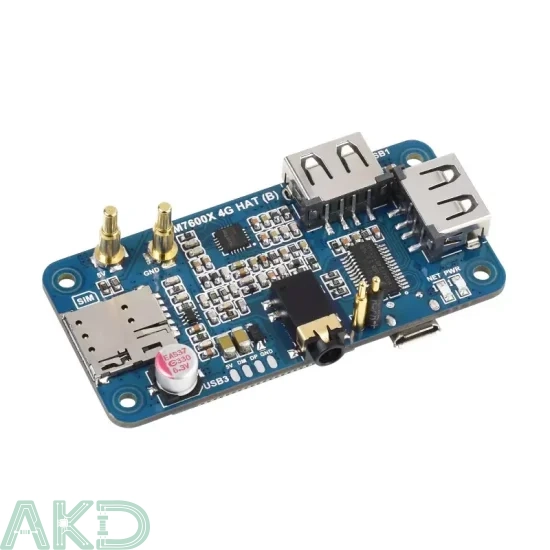

SIM7600G-H 4G HAT cho Raspberry Pi (B)

Giới thiệu chung

SIM7600G-H 4G HAT cho Raspberry Pi là bộ mở rộng di động tích hợp module SIM7600G-H, được thiết kế dành riêng cho các hệ thống nhúng như Raspberry Pi, PC, và các thiết bị IoT yêu cầu kết nối di động.

Module này cung cấp kết nối 4G LTE Cat-4, hỗ trợ cả 3G/2G và GNSS định vị vệ tinh toàn cầu, giúp thiết bị kết nối Internet tốc độ cao, gửi tin nhắn SMS, gọi thoại và định vị GPS/BeiDou/GLONASS. Đây là giải pháp lý tưởng cho dự án IoT, trạm thu thập dữ liệu từ xa, thiết bị theo dõi, hệ thống nhúng có yêu cầu mạng không dây băng rộng.

Tương thích với Raspberry Pi và máy tính pc

• Module SIM7600G-H 4G HAT cho Raspberry Pi có chân Pogo dành cho Raspberry Pi Zero/Zero W giúp kết nối trực tiếp mà không cần cáp USB bổ sung. Đối với Raspberry Pi 2/3/4 hoặc máy tính khác, module kết nối qua cổng MicroUSB.
• Ngoài ra, USB HUB tích hợp cung cấp thêm 2 cổng USB-A và 1 pad hàn để mở rộng kết nối với các thiết bị USB khác như USB modem, camera hoặc lưu trữ ngoài

Hỗ trợ 2G/3G/4G băng tần toàn cầu

Ngoài 4G, SIM7600G-H 4G HAT cho Raspberry Pi tương thích với 3G và 2G, giúp thiết bị có khả năng kết nối trong điều kiện vùng phủ sóng 4G kém hoặc trên mạng cũ, tăng khả năng ứng dụng ở nhiều khu vực khác nhau.

chức năng usb hub

Module cho phép mở rộng thêm 2 cổng USB 2.0/1.1 và 1 bảng chân hàn mở rộng USB.

hỗ trợ định vị vệ tinh toàn cấu

SIM7600G-H 4G HAT cho Raspberry Pi tích hợp nhận GNSS với nhiều hệ thống vệ tinh như GPS, BeiDou và GLONASS, giúp thu thập vị trí GPS nhanh và chính xác. Điều này phù hợp cho các ứng dụng định vị phương tiện, theo dõi tài sản hoặc thu thập dữ liệu vị trí.

chức năng gọi điện và nhắn tin

Thực hiện cuộc gọi điện thoại hoặc gửi SMS bằng lệnh AT, với jack cắm âm thanh tích hợp

Cấu tạo bo mạch

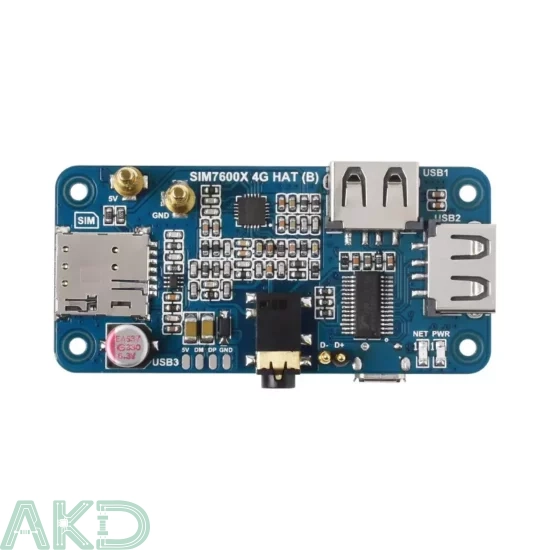

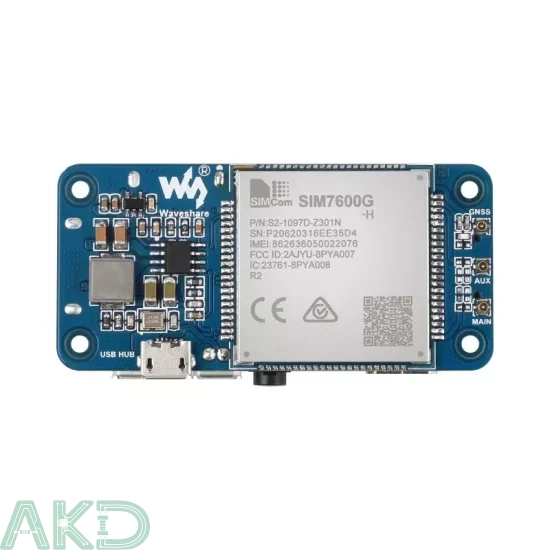

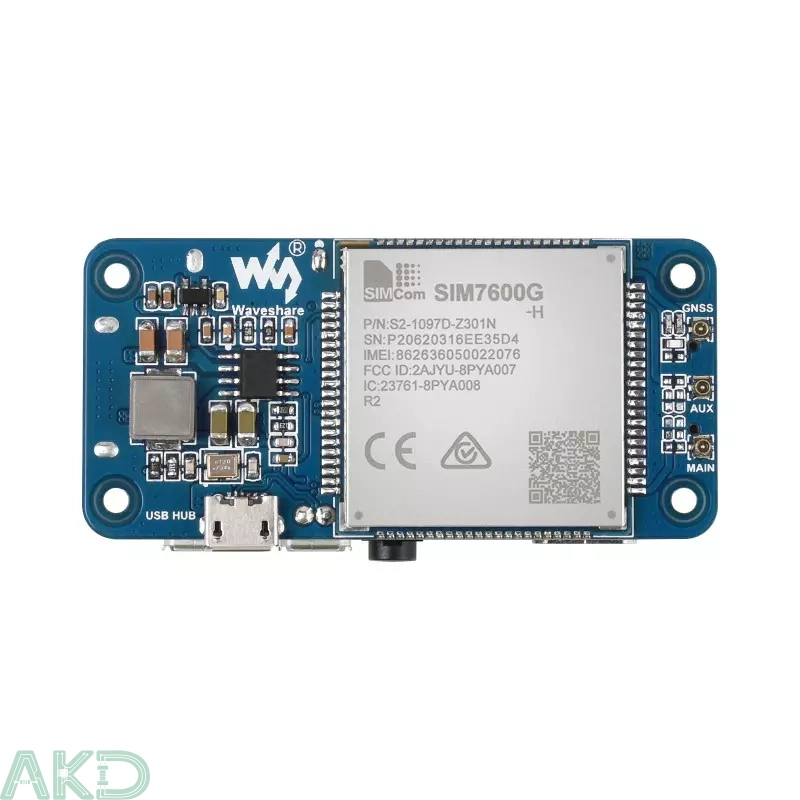

1. SIM7600G-H
2. FE1.1S USB HUB chip
3. NAU8810 audio decoder
4. MP1482 power chip
5. RT9193-33 voltage translator
6. USB HUB input
   • D+/D- pogo pin: for Raspberry Pi Zero/Zero W
   • MicroUSB connector: for other Raspberry Pi boards or PC
7. Pogo pin power supply
   • 5V: connects to 5V pin of Zero/Zero W, up to 2A current
   • GND: connects to GND pin of Zero/Zero W
8. USB extended ports
   • USB1~USB2: USB-A connectors
   • USB3: solder pad
9. SIM card slot: supports 1.8V/3V SIM card
10. 3.5mm earphone/mic jack
11. MAIN antenna connector
12. AUX auxiliary antenna connector
13. GNSS antenna connector
14. Power indicator
15. Network status indicator

Kích thước module SIM7600G-H

Tài liệu kỹ thuật và phần mềm

• Tài liệu kỹ thuật vui lòng xem tại đây
• Tải phần mềm SSCOM – Test module SIM
